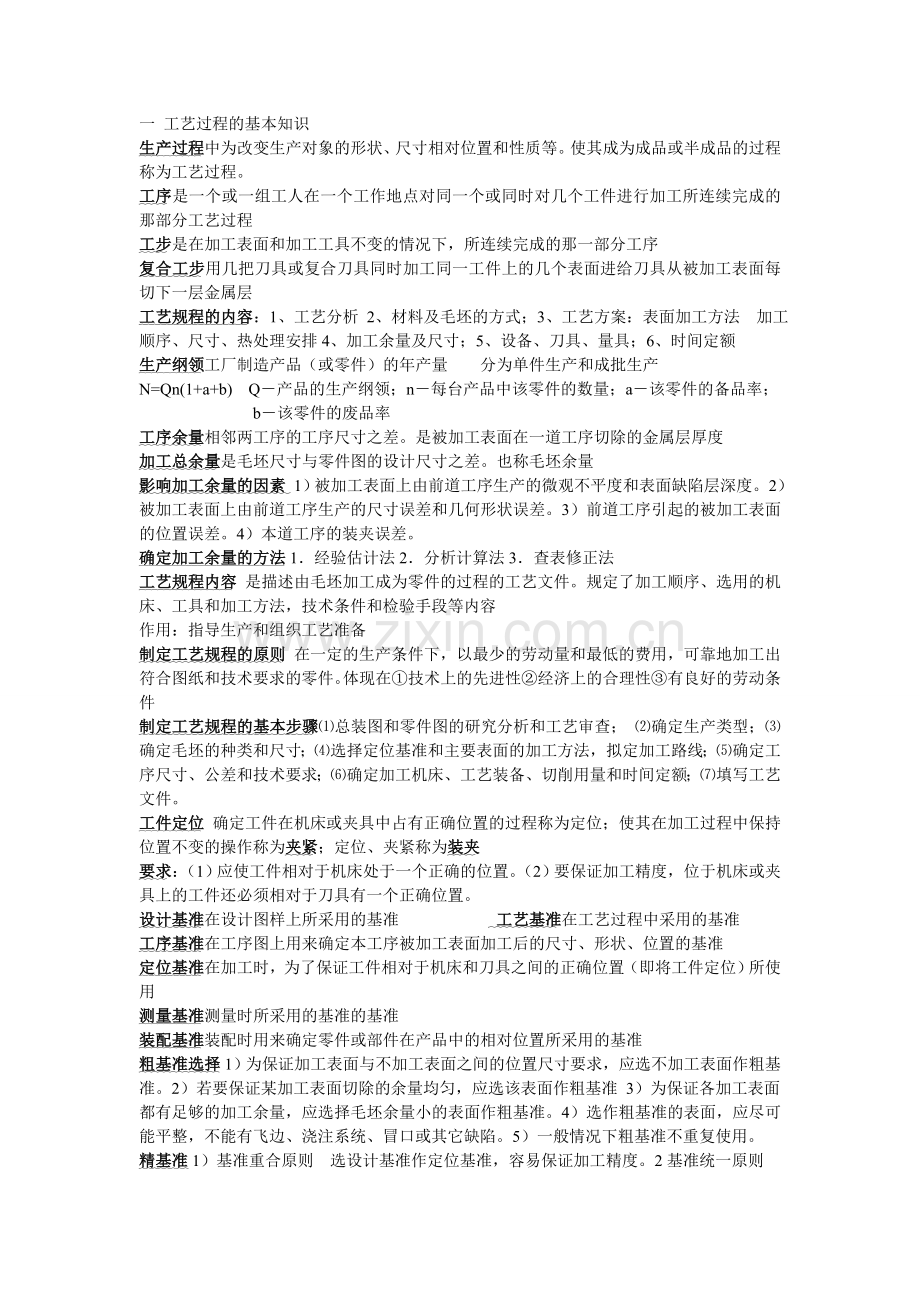

一 工艺过程的基本知识
生产过程中为改变生产对象的形状、尺寸相对位置和性质等。使其成为成品或半成品的过程称为工艺过程。
工序是一个或一组工人在一个工作地点对同一个或同时对几个工件进行加工所连续完成的那部分工艺过程
工步是在加工表面和加工工具不变的情况下，所连续完成的那一部分工序
复合工步用几把刀具或复合刀具同时加工同一工件上的几个表面进给刀具从被加工表面每切下一层金属层
工艺规程的内容：1、工艺分析 2、材料及毛坯的方式；3、工艺方案：表面加工方法 加工顺序、尺寸、热处理安排4、加工余量及尺寸；5、设备、刀具、量具；6、时间定额
生产纲领工厂制造产品（或零件）的年产量 分为单件生产和成批生产
N=Qn(1+a+b) Q－产品的生产纲领；n－每台产品中该零件的数量；a－该零件的备品率；
b－该零件的废品率
工序余量相邻两工序的工序尺寸之差。是被加工表面在一道工序切除的金属层厚度
加工总余量是毛坯尺寸与零件图的设计尺寸之差。也称毛坯余量
影响加工余量的因素 1）被加工表面上由前道工序生产的微观不平度和表面缺陷层深度。2）被加工表面上由前道工序生产的尺寸误差和几何形状误差。3）前道工序引起的被加工表面的位置误差。4）本道工序的装夹误差。
确定加工余量的方法1．经验估计法2．分析计算法3．查表修正法
工艺规程内容 是描述由毛坯加工成为零件的过程的工艺文件。规定了加工顺序、选用的机床、工具和加工方法，技术条件和检验手段等内容
作用：指导生产和组织工艺准备
制定工艺规程的原则 在一定的生产条件下，以最少的劳动量和最低的费用，可靠地加工出符合图纸和技术要求的零件。体现在①技术上的先进性②经济上的合理性③有良好的劳动条件
制定工艺规程的基本步骤⑴总装图和零件图的研究分析和工艺审查； ⑵确定生产类型；⑶确定毛坯的种类和尺寸；⑷选择定位基准和主要表面的加工方法，拟定加工路线；⑸确定工序尺寸、公差和技术要求；⑹确定加工机床、工艺装备、切削用量和时间定额；⑺填写工艺文件。
工件定位 确定工件在机床或夹具中占有正确位置的过程称为定位；使其在加工过程中保持位置不变的操作称为夹紧；定位、夹紧称为装夹
要求：（1）应使工件相对于机床处于一个正确的位置。（2）要保证加工精度，位于机床或夹具上的工件还必须相对于刀具有一个正确位置。
设计基准在设计图样上所采用的基准 工艺基准在工艺过程中采用的基准
工序基准在工序图上用来确定本工序被加工表面加工后的尺寸、形状、位置的基准
定位基准在加工时，为了保证工件相对于机床和刀具之间的正确位置（即将工件定位）所使用
测量基准测量时所采用的基准的基准
装配基准装配时用来确定零件或部件在产品中的相对位置所采用的基准
粗基准选择1）为保证加工表面与不加工表面之间的位置尺寸要求，应选不加工表面作粗基准。2）若要保证某加工表面切除的余量均匀，应选该表面作粗基准 3）为保证各加工表面
都有足够的加工余量，应选择毛坯余量小的表面作粗基准。4）选作粗基准的表面，应尽可能平整，不能有飞边、浇注系统、冒口或其它缺陷。5）一般情况下粗基准不重复使用。
精基准1）基准重合原则 选设计基准作定位基准，容易保证加工精度。2基准统一原则

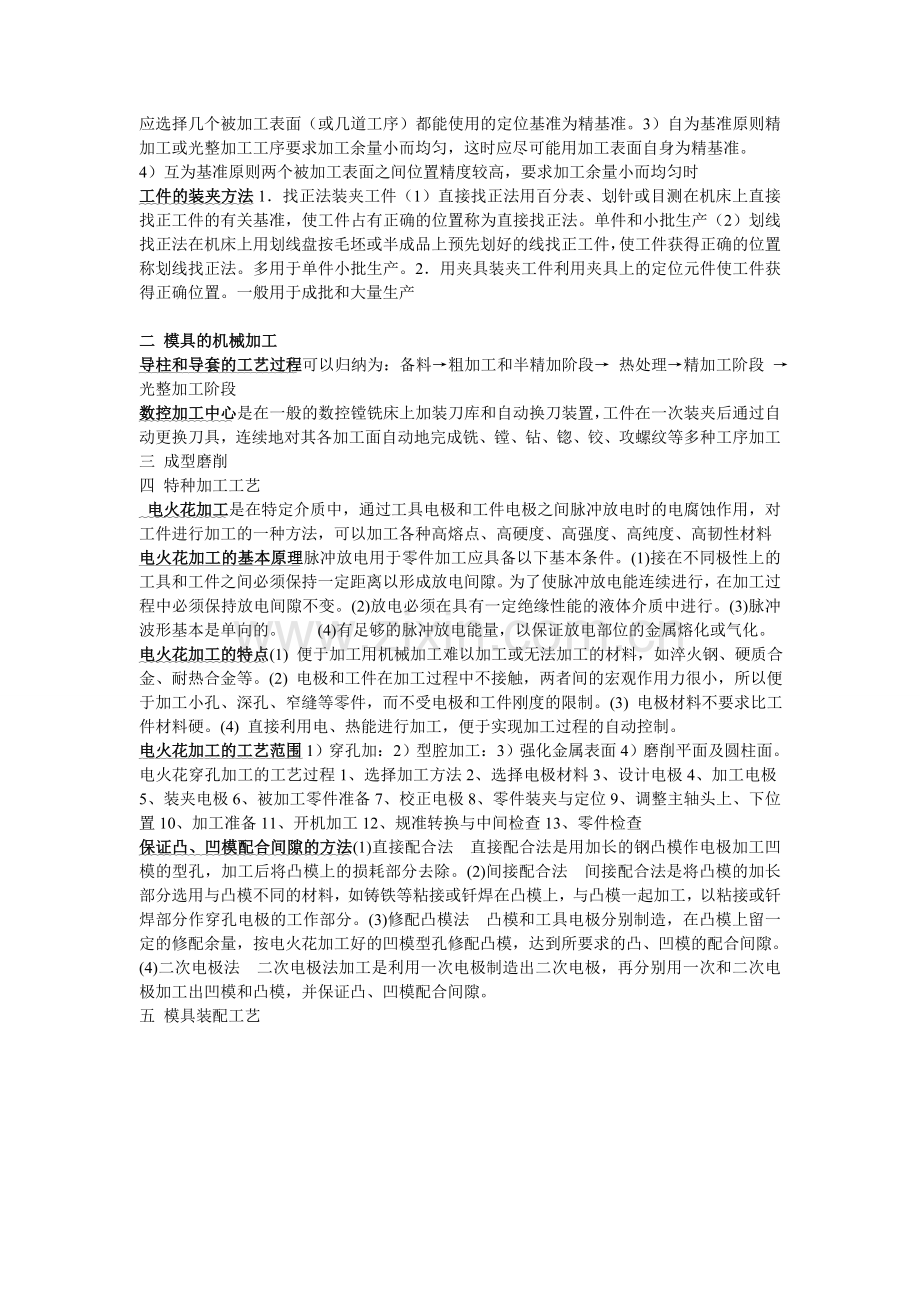

应选择几个被加工表面（或几道工序）都能使用的定位基准为精基准。3）自为基准原则精加工或光整加工工序要求加工余量小而均匀，这时应尽可能用加工表面自身为精基准。
4）互为基准原则两个被加工表面之间位置精度较高，要求加工余量小而均匀时
工件的装夹方法1．找正法装夹工件（1）直接找正法用百分表、划针或目测在机床上直接找正工件的有关基准，使工件占有正确的位置称为直接找正法。单件和小批生产（2）划线找正法在机床上用划线盘按毛坯或半成品上预先划好的线找正工件，使工件获得正确的位置称划线找正法。多用于单件小批生产。2．用夹具装夹工件利用夹具上的定位元件使工件获得正确位置。一般用于成批和大量生产

二 模具的机械加工
导柱和导套的工艺过程可以归纳为：备料→粗加工和半精加阶段→ 热处理→精加工阶段 → 光整加工阶段
数控加工中心是在一般的数控镗铣床上加装刀库和自动换刀装置，工件在一次装夹后通过自动更换刀具，连续地对其各加工面自动地完成铣、镗、钻、锪、铰、攻螺纹等多种工序加工
三 成型磨削
四 特种加工工艺
电火花加工是在特定介质中，通过工具电极和工件电极之间脉冲放电时的电腐蚀作用，对工件进行加工的一种方法，可以加工各种高熔点、高硬度、高强度、高纯度、高韧性材料
电火花加工的基本原理脉冲放电用于零件加工应具备以下基本条件。(1)接在不同极性上的工具和工件之间必须保持一定距离以形成放电间隙。为了使脉冲放电能连续进行，在加工过程中必须保持放电间隙不变。(2)放电必须在具有一定绝缘性能的液体介质中进行。(3)脉冲波形基本是单向的。 (4)有足够的脉冲放电能量，以保证放电部位的金属熔化或气化。
电火花加工的特点(1) 便于加工用机械加工难以加工或无法加工的材料，如淬火钢、硬质合金、耐热合金等。(2) 电极和工件在加工过程中不接触，两者间的宏观作用力很小，所以便于加工小孔、深孔、窄缝等零件，而不受电极和工件刚度的限制。(3) 电极材料不要求比工件材料硬。(4) 直接利用电、热能进行加工，便于实现加工过程的自动控制。
电火花加工的工艺范围1）穿孔加：2）型腔加工：3）强化金属表面4）磨削平面及圆柱面。
电火花穿孔加工的工艺过程1、选择加工方法2、选择电极材料3、设计电极4、加工电极5、装夹电极6、被加工零件准备7、校正电极8、零件装夹与定位9、调整主轴头上、下位置10、加工准备11、开机加工12、规准转换与中间检查13、零件检查
保证凸、凹模配合间隙的方法(1)直接配合法 直接配合法是用加长的钢凸模作电极加工凹模的型孔，加工后将凸模上的损耗部分去除。(2)间接配合法 间接配合法是将凸模的加长部分选用与凸模不同的材料，如铸铁等粘接或钎焊在凸模上，与凸模一起加工，以粘接或钎焊部分作穿孔电极的工作部分。(3)修配凸模法 凸模和工具电极分别制造，在凸模上留一定的修配余量，按电火花加工好的凹模型孔修配凸模，达到所要求的凸、凹模的配合间隙。 (4)二次电极法 二次电极法加工是利用一次电极制造出二次电极，再分别用一次和二次电极加工出凹模和凸模，并保证凸、凹模配合间隙。
五 模具装配工艺
