园林工程制图标准.ppt

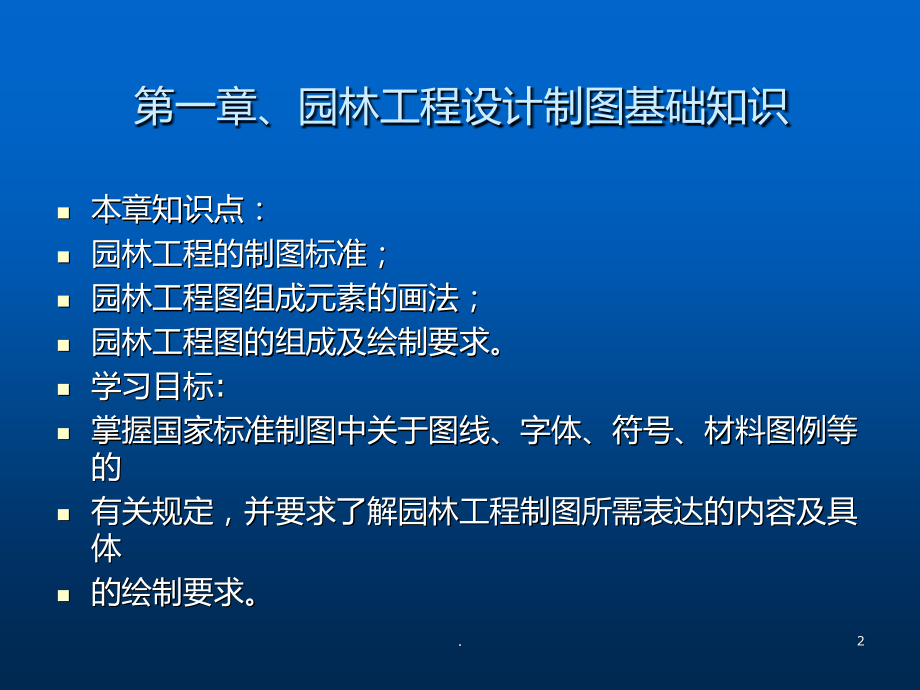

,单击此处编辑母版标题样式,.,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,园林工程,景观设计,1,.,第一章、园林工程设计制图基础知识,本章知识点：,园林工程的制图标准；,园林工程图组成元素的画法；,园林工程图的组成及绘制要求。,学习目标,:,掌握国家标准制图中关于图线、字体、符号、材料图例等的,有关规定，并要求了解园林工程制图所需表达的内容及具体,的绘制要求。,2,.,第一节 园林工程制图标准,施工图被人们誉为“工程界的语言”。它是审批建,设工程项目的依据；在生产施工中，它是备料和施工的,依据；当工程竣工时，要按照施工图的设计要求进行质,量检查和验收，并以此评价工程优劣。施工图还是编制,工程概算、预算和决算及审核工程造价的依据；是具有,法律效力的技术文件。为统一施工图样的画法，便于交,流技术和提高制图效率，国家制定了一系列标准。,3,.,一、图纸幅面（简称图幅）,国家标准施工图图纸幅面及图框尺寸见表,1-1,。,考虑到园林施工过程中翻阅图纸的方便，除总图部,分采用,A2A0,图幅外（视图纸内容需要，同套图纸统,一），其他详图图纸采用,A2,图幅。根据图纸量可分册装,订。,幅面代号,尺寸代号,A0,A1,A2,A3,A4,B x L,841x1189,594x841,420 x594,297x420,210 x297,C,10,5,A,25,注：表中尺寸单位为毫米（,mm,）。加长图幅为标准图框根据图纸内容需要在长向（,L,边）加长,L/4,的整数倍，,A4,图一般无加长图幅。,4,.,图,1-1,图框线的画法及标题栏和会签栏的位置,1.,标题栏,标题栏包括以下内容：,(1),公司名称：填写中文公司名称；,(2),业主及工程名称：填写业主名称和工程名称；,(3),图纸签发参考：填写图纸签发的序号、说明、,日期；,(4),版权归属：中英文注名的版式归属权；,(5),设计阶段：填写本套图纸的设计阶段；,(6),签名区：包括,项目主持：由项目设计主持人签字,;,设计：由本图的设计者签字,;,制图：由本图的绘制者签字,;,校核：由本图的校对者签字,;,审核：由本图的审核者签字。,(7),标准图标示例见图,1-2,。,二、图纸标题栏和会签栏,图框线的画法及标题栏和会签栏的位置，见图,1-1,。,图,1-2,标准图标示例,5,.,2.,会签栏,会签栏是工程图纸上由会签人员填写所代表的有关专业、姓名、日期等的一个表格，通常位于图框的左上角。,三、绘图比例,选定图幅后，根据本张图纸所要表达的内容选定绘图比例。常用、可用绘图比例见表,1-2,。,四、图线的线型与绘制要求,1.,图线的线型及用途,图线的线型及用途见表,1-3,。,2.,线宽组的规定及线型的画法要求,(1),线宽组见表,1-4,。,(2),线型画法要求见表,1-5,。,虚线、单点长画线、双点长画线的实线段长度要相,等，中间的间隔也要相等。,6,.,7,.,(3),园林设计要素中绘制线型要求见表,1-6,。,五、字体规定,图纸上所需书写的文字、数字，均应笔画清晰、字,体端正、排列整齐，标点符合应清楚正确。字高和字宽,应从表,1-7,选用，字高也称为字号，比如,20,号字，字高,20mm,，字宽,14mm,。字体宜用长的仿宋体。数字一般用,5,号字和,3.5,号字。字高与字宽的关系见表,1-7,。,8,.,六、符号标注,1.,风玫瑰图,在总平面图中应画出工程所在地地区风玫瑰图，用,以指定方向及指明地区主导风向。地区风玫瑰图查阅相,关资料或由设计委托方提供。,2.,指北针,在总图部分的其他平面图上应画出指北针，所指方,向应与总平面图中风玫瑰的指北针方向一致。指北针用,细实线绘制，圆的直径为,24mm,，指针尾宽为,3mm,，在,指针尖端处注“,N”,字，字高,5mm,见图,1-3,。,3.,定位轴线及编号,平面图中定位轴线，用来确定各部分的位置。定位,轴线用细点画线表示，其编号注在轴线端部用细实线绘,制的圆内，圆的直径为,8mm,，圆心在定位轴线的延长线,或延长线的折线上。平面图上定位轴线的编号应标注在,图样的下方与左侧，横向编号用阿拉伯数字按从左至右,顺序编号，竖向编号用大写拉丁字母（除,I,、,O,、,Z,外）按,从下至上顺序编号见图,1-4,。,图,1-3,指北针示例 图,1-4,定位轴线及编号,9,.,在标注次要位置时，可采用在两根轴线之间的附加,轴线。附加轴线及其编号方法见图,1-5,。,图,1-5,附加轴线及编号,在详图中，一个详图适用于几根定位轴线时的轴线,编号方式详见图,1-6,。,（,a,）用于两根轴线（,b,）用于多根非连续（,c,）用于多根连续（,d,）用于通用详,编号的轴线 编号的轴线 图的轴线,图,1-6,详图定位轴线及编号,4.,索引符号及详图符号,对图中需要另画详图表示的局部构造或构件，在,图中的相应部位应以索引符号索引。索引符号用来索引,详图，而索引出的详图应画出详图符号来表示详图的位,置和编号，并用索引符号和详图符号相互之间的对应关,系，建立详图与被索引的图样之间的联系，以便相互对,照查阅。,10,.,(1),索引符号及其编号。索引符号的圆及水平直径,线均以细实线绘制，圆的直径应为,10mm,，索引符号的引,出线应指在要索引的位置上。引出的是剖面详图时，用,粗实线段表示剖切位置，引出线所在的一侧应为剖视方,向。圆内编号的含义为：上行为详图编号，下行为详图,所在图纸的图号，见图,1-7,。,(2),详图符号及其编号。详图符号以粗实线绘制直,径为,14mm,的圆，当详图与被索引的图样不在同一张图纸,内时，可用细实线在详图符号内画一水平直径，圆内编,号的含义为：上行为详图编号，下行为被索引图纸的图,号，见图,1-8,11,.,七、尺寸标注,1.,基本规定,(1),尺寸界线。尺寸界线用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于,2mm,。另一端宜超出尺寸线,2,3mm,。必要时，图样轮廓线也可用作尺寸界线。,(2),尺寸线。尺寸线用细实线绘制，应与被注长度平行，且不宜超出尺寸界线。尺寸线不能用其他图线替代，一般也不得与其他图线重合或画在其延长线上。,(3),尺寸起止符。尺寸起止符应用中实线的斜短画线绘制，其倾斜方向应与尺寸界线成顺时针,45,，长度宜为,2,3mm,。半径、直径、角度与弧长的尺寸起止符号宜用箭头表示。,(4),尺寸数字。图上尺寸应以尺寸数字为准。图样上的尺寸单位除标高及在总平面图中的单位为米（,m,）外，都必须以毫米（,mm,）为单位。尺寸数字应依据其读数方向写在尺寸线的上方中部，如没有足够的注写位置，最外边的尺寸数字可在尺寸界线外侧注写，中间相邻的尺寸数字可错开注写，也可引出注写。尺寸数字不能被任何图线穿过。不可避免时，应将图线断开。,12,.,2.,尺寸的排列与布置,(1),尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号相交。但在需要时也可标注在图样轮廓线以内。尺寸界线一般与尺寸线垂直。,(2),互相平行的尺寸线，应从被标注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远，图样外轮廓线以外最多不超过三道尺寸线。,(3),图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于,10mm,，平行排列的尺寸线的间距宜为,7,10mm,，并应保持一致。总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等。,13,.,3.,标高,标高是标注建筑物高度的另一种尺寸形式。其标注方式应满足下列规定：,(1),个体建筑物图样上的标高符号以细实线绘制。通常用图,1-9,（,a,）左图所示的形式；如标注位置不够，可按图,1-9,（,a,）右图所示形式绘制。图中,L,是注写标高数字的长度，高度,H,则视情况而定。,(2),总平面图上的标高符号应涂黑表示，如图图,1-9,（,b,）所示。,(3),标高数字以米（,m,）为单位，注到小数点以后第三位；在总平面图中，可注到小数点后二位。零点标高应注写成,0.000,；正数标高不注“,+”,，负数标高应注“,-”,。标高符号的尖端应指至被注的高度处，尖端可向上，也可向下，如图,1-9,（,c,）所示。,(4),在图样的同一位置需表示几个不同标高时，标高数字可按图,1-9,（,d,）所示的形式注写。,14,.,4.,尺寸标注的其他规定,尺寸标注的其他规定见表,1-8,。,第二节 园林工程图组成元素的画法,园林工程图中要表现的对象是山水泉石、园林植,物、园林建筑及园林小品等诸多自然和人工景观，其种,类繁杂、形态各异。由于园林工程图所表达的对象种类,繁多，且大都没有统一的形状尺寸，尺度比例变化较,大，特别是自然的湖池、山石及园林植物更是形态各,异，因此使用工具仪器作图相对较难。为了满足园林工,程图自然美、图线流畅的要求，下面简单讲述园林工程,图组成要素的一般画法。,一、园林植物的画法,园林植物由于它们的种类不同，因此画法也不同。,但一般都是根据不同的植物特征，抽象其本质，形成,“约定成俗”的图例来表现的。,1.,园林植物的平面图画法,园林植物的平面图是指园林植物的水平投影图。,一般都采用图例概括的表现，其方法是用圆圈表示树冠,的形状和大小，用黑点表示树干的位置及树干粗细（图,1-10,）。,15,.,图,1-10,树木表现示例,(1),乔木的表现画法。,针叶树常以带有针刺状的树冠来表示。若为常绿,针叶树，则在树冠线内加画平行的斜线（图,1-11),。,阔叶树的树冠，一般为圆弧线或波浪线。常绿阔,叶树多表现为浓密的叶子，或在树冠内加平行斜线，落,叶阔叶树多用枯枝表现（图,1-12,）。,图,1-11,针叶树画法,图,1-12,阔叶树画法,(2),灌木、竹类、花卉多以丛植为主。它们平面画,法多用曲线，较自由地勾勒出其范围，并在曲线内画,出能反映其形状特征的叶子或花的图案，加以装饰（图,1-13,）。,(3),绿篱。绿篱按其所选用的树种分为针叶绿篱、,阔叶绿篱和花篱，并有常绿和落叶之分。其画法如图,1-14,所示。,16,.,图,1-13,灌木、花卉画法,图,1-14,绿篱画法,(4),攀援植物。攀援植物必须依附于其所装饰的建,筑小品生长（如花架、景墙等）。因此，其画法也往,往是在其所装饰的小品上用自由曲线较随意地勾画（图,1-15,）。,图,1-15,攀援植物画法,(5),草地。草地的其平面画法是在种植范围内用小圆点表示。在画小圆点时，应注意其疏密有致，要有退晕效果。在草地边缘、道路边缘、建筑边缘的范围应画密，远离这些地方越远则越稀。,2.,园林植物的立面图画法园林植物的立面图形态，主要由树干和树冠来决定。树干的形态由它的高矮、粗细、分枝等情况决定，画法较简单。而树冠决定了植物的主要外形特征，其形状较为复杂。但可概括为几种基本形体：尖塔形、圆锥形、圆柱形、伞形、圆球形、椭圆形、匍匐形、垂枝形等，见图,1-16,。因此，画植物立面图时，往往从植物的主特征入手，概括出树干及树冠的基本树形轮廓，而忽略其枝条及叶片的形状，以高度抽象的方法完成。,17,.,时为了增加图画的艺术效果，采用夸张、简化等方法，,绘制出具有很强装饰效果的图案（图,1-17,）。,图,1-16,树木立面形体,图,1-17,树木立面装饰手法表现,二、园林建筑的画法,园林建筑，是指在园林中供人们游览和使用的各,类建筑物。园林建筑既有使用功能，又能与环境组成景,点。园林建筑的种类很多，形式各具特色，在园林设计,图中，一般都用平面图和立面图来表现，有时根据需要,也要画其透视图。,18,.,园林建筑的平面图，是指经水平剖切平面，沿建筑,窗台以上部位（对于没有门窗的建筑，则沿支撑柱的部,位）剖切后，画出的水平投影图。当图纸比例较小，或,坡屋顶或曲面屋顶的建筑时，也可只画出其水平投影图,（即屋顶平面图），见图,1-18,。,园林建筑的立面图，是根据投影原理绘制的正投影,图，相当于三面正投影图中的,V,面投影或,W,面投影。如图,1-19,所示为亭子的平面、剖面图。,三、园林小品的画法,园林小品，是指园林中的小型建筑设施，具有体型,小、数量多、分布广的特点。园林小品在园林中多用平,面图（即水平投影图）和立面图表示，由于其体型小，,构造简单，因此画法也较简单（图,1-20,）。,四、园林山石的画法,园林中的山石主要有假山和置石两种。山石的画法,主要是平面图和立面图的画法，一般都是用粗线画出其,外轮廓，再用细线勾画出内部纹理，见图,1-21,。假山和,置石中，常用的石材有湖石、黄石、石笋、卵石等。由,于山石材料的质地、纹理等不同，其表现方法也不同。,19,.,图,1-18,园林建筑平面图画法（红框部分）,20,.,图,1-19,亭子立面、剖面图,21,.,图,1-20,廊组合的平面、立面、剖面图,22,.,图,1-21,山石画法,23,.,五、水体的画法,水体是园林中最活泼的景观，水体的画法主要是驳岸的画法和水面的画法，如图,1-22,、图,1-23,所示。,图,1-22,驳岸画法,1,24,.,1.,驳岸的画法,水体的驳岸多用平面图表现，其形式有自然式和规则式两种，它们的画法也不同。,2.,水面的画法,水面多用平面图和透视图表现。平面图和透视图中水面的画法相似，只是为了表示透视图中深远的空间感，对于较近的则表现的要浓密，越远的则要稀疏（图,1-24,图,1-25,）。,六、园林道路的画法,园林道路是园林的脉络，是联系各景区、景点的纽带。园林道路按其性质和功能分为：主要园路、次要园路和游憩小路三种类别。如图,1-26,所示中,1,为主要园路；,2,为次要园路；,3,为休憩小路。,1.,主要园路和次要园路,主要园路和次要园路是通向园林各主要景点、主要建筑，或主要广场及管理区的道路。它们的路面宽度分别为,4,6m,及,2,4m,，且路面平坦。它们的画法多用平面图表现，较简单，一般用流畅的曲线画出路面的两边线即可，较宽的园路线型相对较粗。,2.,游憩小路,游憩小路是指散步休息、引导游人更深入地到达园林各个角落的园林道路。宽度多为,l,2m,，其平面图的面法可用两细线画出路面宽度或按照路面的材料示意画出，如图,1-27,所示。,25,.,图,1-23,驳岸画法,2,图,1-24,水面的透视画法,1,26,.,图,1-25,水面的透视画法,2,27,.,图,1-26,多级园路画法,28,.,图,1-27,游憩小路画法,29,.,第三节 园林工程图的组成及绘制要求,一、园林工程图的组成及要求,1.,园林工程图的组成,一套较完整的园林工程施工图按装订顺序应由以下几部分组成，如图,1-28,所示。,2.,园林工程图的要求,(1),封面、目录、总说明：这一部分以文字居多，,对图纸封面、图纸目录以及总体园林工程作一般性的描,述。,(2),设计总图：它表明一个征用地区域范围内总体,综合设计的内容，反映组成园林各部分之间的平面关系,30,.,与长宽尺寸，是表现工程总体布局的图样。,(3),放线、竖向布置图：图纸中主要有施工放线图，该图主要表示园林各部分之间的平面关系与具体定位尺寸，是园林构筑物位置关系、造型尺寸及土方工程的重要依据。竖向布置图是用来补充说明总平面图，反映园林要素的实际高程及它们之间的高度差别，是对地形设计的一种描述。,(4),种植总配置图：种植设计是园林设计的核心。花草树木是构成园林的首要条件。种植配置的优劣直接影响园林工程的质量及园林功能的发挥。该图包括植物种植设计说明、植物材料表、种植施工图、局部施工放线图、剖面图等。如果采用乔、灌、草多层组合，分层种植设计较为复杂，则应该绘制分层种植施工图。,(5),平面分区图：在总平面图上表示分区及区号、分区索引。,(6),各分区放大平面图：常用比例,1100,1200,表示各类景点定位及设计标高，标明分区网格数据及详图索引、指北针或风玫瑰图、图纸比例。,(7),各施工专业详图：包括种植详图、水景详图、铺装详图、景观建筑、小品详图，该图样解决各专业具体施工做法。,(8),结构专业图：园林工程中有较大的景观建筑或,31,.,较复杂的景观小品时，应配有结构专业施工图。对于,简单的园林景观建筑、小品等需配相关结构专业图的工,程，可以将结构专业的说明、图纸在相关的园林景观,专业图纸中表达，不再另册出图（内部归档需要计算,书）。,(9),给排水专业施工图：该项工程技术要求较高，,图纸必须有给排水设计说明，给排水系统总平面图、,详图，给水、消防、排水、雨水系统图，喷灌系统施工,图。,(10),电气专业施工图：该项工程技术要求较高，图,纸必须有电气设计说明，主要设备材料表，电气施工平,面图、施工详图、系统图、控制线路图等。大型工程应,按强电、弱电、火灾报警及其智能系统分别设置目录。,二、施工总图,园林工程施工总图包括：总平面图、总立面图、总,鸟瞰图三种类型。,32,.,1.,总平面图,园林总体规划设计图，简称总平面图。它表明一,个征用地区域范围内总体综合设计的内容，反映组成园,林各部分之间的平面关系与长宽尺寸，是表现工程总体,布局的图样，也是工程施工放线、土方工程及编制施工,规划的依据。它既有艺术构思的表现性，又有较强的科,学性和施工指导性，通常总平面图应有彩图与黑白图,（,CAD,绘制）两种图纸。优秀的平面图，既是图又是,画，如图,1-29,所示。,根据工程需要，可分幅表示，常用比例,1300,11000,。,如图,1-30,所示，从图名和标题栏里可以看出绘图比例为,1600,。,一般总平面图包含的内容有以下一些：,(1),地形测量坐标网、坐标值；,(2),设计场地范围、坐标、与其相关的周围道路红,线、建筑红线及其坐标；,(3),场地中建筑物以粗实线表示一层（也有称为底,层或首层）（,0.00,）外墙轮廓，并标明建筑坐标或相,33,.,图,1-29,嘉利明珠小区园林景观总平面图（彩图）,34,.,对尺寸、名称、层数、编号、出入口及,0.00,设计标,高；,(4),场地内需保护的文物、古树、名木名称、保护,级别、保护范围；,(5),场地内地下建筑物位置、轮廓以粗虚线表示；,植物种植区域轮廓见图,1-31,，给出了基本植物种植区域,轮廓；,(6),场地内机动车道路系统及对外车行、人行出入,口位置，以及道路中心交叉点坐标；园林景观设计元,素，以图例表示或以文字标注名称及其控制坐标及尺,寸；（总图中应单独有一张施工放线图）,(7),相关图纸的索引（复杂工程可出专门的索引,图）；,(8),指北针或风玫瑰，图,1-30,中使用的为指北针；,(9),补充图例；,(10),图纸上的文字说明。,由于总平面图要说明的是总体设计的内容，且范围,较大，因此，只有在工程内容较简单的情况下，上述内,容才可合并于一张总平面图中。否则，还需分项绘出,35,.,子项工程施工总平面图，如园路平面图、综合管线总平,面图、绿化总平面图等。图,1-31,为种植子项工程总平面,图；图,1-32,为电气照明子项工程总平面图；必要时还可,绘出总立面图、剖面图和整体或景区局部的鸟瞰图等。,2.,总立面图,当地形层次较为复杂时，可设立总立面图。总立面,图着重反映立面设计的形态和层次变化，是进一步表达,园林设计意图的图样，既有较强的科学说明性，又有丰,富的艺术表现力。立面图中的剖面图主要表示内部空间,布置、分层情况、断面轮廓、位置关系、造型尺寸等，,是施工的重要依据。图,1-33,中的亿昌小区东入口平、立,面图，具有很强的施工指示意义。,3.,总鸟瞰图,鸟瞰图是反映园林全貌的图样，如图,1-34,所示。它,具有一定的说明性，但其主要作用在于艺术表现力。它,把局部园林景观用透视法表现出来，好像一幅自然风景,照片，它给人以身临其境的真实感受，并以其艺术的直,观与形象深深地打动设计委托者。设计水平的高低，往,往在此表现出来。该图通常单独装订。,36,.,图,1-31,种植子项工程总平面图,37,.,图,1-30,亿昌小区总平面及索引图,38,.,图,1-32,电气照明子项工程总平面图,39,.,图,1-33,亿昌小区东入口平、立面图,40,.,图,1-34,某小区总鸟瞰图,41,.,三、园林工程放线图及竖向布置图,1.,园林工程放线图的作用及内容,园林工程施工放线图主要有现场园林构筑物施工放线、确定施工标高，以及测算工程量、计算施工图预算的作用。园林工程施工放线图主要包括以下内容：,(1),道路、广场铺装、园林建筑小品放线网格（间距,1m,或,5m,或,10m,不等）。,(2),坐标原点、坐标轴、主要点的相对坐标。,(3),标高、等高线、铺装等。对无法用标注尺寸准确定位的自由曲线园路、广场、水体等，应给出该部分局部放线详图，用放线网格表示，并标注控制点坐标。如图,1-35,所示，可以看出该小区中心广场为异形构图，且整体成一定角度，不宜进行尺寸标注，因此，采用了放线网格标注。,A,点为放线控制点，其坐标,X=37970.735,，,Y=40670.020,。,2.,园林工程竖向布置图的作用及内容竖向布置是指在一块场地中进行垂直于水平方向的布置和处理，也就是地形高程设计，它是用来补充说明总平面图，反映园林要素的实际高程及它们之间的高度差别。竖向布置图，主要表达竖向设计所确定的各种造园要素的坡度和各点高程。如园路主要交叉点的标高；各景点、景片的主要控制标高；主建筑群室内控制标高；水体、山石、道路、桥涵及各出入口等及地表的现状和设计高程。该图主要为工程土方和调配预算、地形改造的施工要求、做法提供依据。,竖向图的内容如下：,(1),竖向布置图，常用比例,1300-110000,。,(2),指北针、图例、比例、文字说明、图名等。文字说明包括标注单位、绘图比例、高程系统的名称、补充图例等。,(3),与园林景观设计相关的建筑物一层室内,0.00,42,.,图,1-35,某小区东中心广场放线图,43,.,设计标高（相当绝对标高值）及建筑四角散水底设计标高。,(4),场地内车行道路中心线交叉点设计标高。,(5),自然水系常年最高、最低水位。人工水景最高水位及水底设计标高；旱喷泉、地面标高。,(6),人工地形形状设计标高（最高、最低）、范围（宜用设计等高线表示高差）等高距一般取,0.25,0.5,米”如图,1-36,所示，,72.15,符号代表局部竖向最高点或者某些特殊点的坐标，其中“,72.15”,代表该点的标高。通常标高的标注单位为米，标高坐标点设置的位置有：道路的起点、变坡点、转折点和终点等的设计标高（道路在路面中、阴沟在沟顶和沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键点坐标。,(7),标注园林景观建筑、小品的主要控制标高，如亭、台、榭、廊标,0.00,设计标高，台阶、挡土墙、景,墙等标顶、底设计标高。设计等高线的当地形较为复杂时，需要绘制地形等高线放样网格。如图,1-37,所示，该图中网格间距为,5,米。,(8),主要景点的控制标高（如下沉广场的最低标高，台地的最高、最低标高等）及主要铺装面控制标高。,(9),场地地面的排水方向，雨水井或集水井位置。,(10),根据工程需要，做场地设计剖面图，并标明剖线位置、变坡点的设计标高，土方量计算。图,1-38,中的,线段,AB,为地形的变坡点，在其两侧用坡向箭头标明设计地面坡向，指明地表排水的方向、排水的坡度等。对于道路或者铺装等区域除了要标注排水方向和排水坡度,44,.,之外，还要标注坡长，一般排水坡度标注在坡度线的上方，坡长标注在坡度线的下方，如：箭头表示坡向，,45.23,表示坡长,45.23,米，,i=0.3%,表示坡度为,0.3%,。,四、园林工程种植配置图,园林工程种植配置图包括种植设计平面图和种植配置表。园林种植设计是表示设计植物的种类、数量、规格、种植位置、类型及种植要求的图样，是组织种植施工、编制预算和养护管理的重要依据。种植设计是园林设计的核心。花草树木是构成园林的首要条件。,1.,园林工程种植配置图的内容,(1),常用比例,1300-15000,。,(2),场地范围内的各种种植类别、位置，以图例或文字标注等方式区别乔木、灌木、常绿、落叶等（由各单位根据习惯拆分，但都应表示清楚）；图,1-39,为某小区局部种植配置图。该图较全面的反映了局部地块上植物种植情况。一般种植施工图应附有种植配置表，从该表中可以读出种植配置名称、种类、图中的图例、单位、数量以及规格、备注等内容。,(3),种植配置表：图,1-40,为种植配置样表，从该表纵列横行中可以看出：生态型、名称、拉丁学名（该项为非常规项）、图例、规格、数量、单位和备注。不同的生态型，有不同的规格表述，一般情况下常绿乔木以树高（,m,）来表示；落叶乔木以树的胸径（,cm,）来表,45,.,图,1-36,设计等高线的标注,46,.,图,1-37,地形等高线放样网格,47,.,图,1-38,汇水线和分水线,48,.,图,1-39,某小区局部种植配置图,49,.,示；常绿、落叶灌木以冠幅（,m,）来表示；树篱可按高度、棵数与行数、修剪高度等计算；地被植物用生长期及生长密度（,N,年生或,N,分支,/,株）；草坪标注面积、范围；水生植物标注名称、数量。,(4),指北针或风玫瑰图。,2.,园林工程种植配置图的作用园林工程种植配置图主要用于绿化苗木的购买、苗木栽植、绿化工程量计算，同时也是绿化工程施工组织设计、养护管理的重要依据。,五、平面分区及各分区放大平面图,1.,园林工程分区图,园林工程设计范围比较大，为更清晰表达图纸内容，通常将整个地块分割为若干个区块。在总平面图上表示分区及区号、分区索引。分区应明确，不宜重叠，用方格网定位放大时，标明方格网基准点（基准线）位置坐标、网格间距尺寸、指北针或风玫瑰图、图纸比例等。图,1-41,为某小区分区平面图，该图分为,A,、,B,、,C,、,D,、,E,、,F6,个区，分别以粗虚线表,50,.,图,1-41,某小区分区平面图,51,.,2.,各分区放大平面图,(1),各分区放大平面图，常用比例,1100-1200,表示各类景点定位及设计标高，标明分区网格数据及详图索引、指北针或风玫瑰图、图纸比例；见图,1-42,为某小区,A,分区平面图，图,1-43,为某小区,B,分区平面图。,图,1-42,某小区,A,分区平面图,52,.,图,1-43,某小区,B,分区平面图,53,.,(2),亭、榭一般以轴线定位，标注轴线交叉点坐,标；廊、台、墙一般以柱、墙轴线定位；标注起、止点,轴线坐标或以相对尺寸定位。,(3),柱以中心定位，标注中心坐标。,(4),道路以中心线定位，标注中心线交叉点坐标；,庭园路以网格尺寸定位。,(5),人工湖不规则形状以外轮廓定位，在网格上标,注尺寸。,(6),水池规则形状以中心点和转折点定位标注坐标,或相对尺寸；不规则形状以外轮廓定位，在网格上标注,尺寸。,(7),铺装规则形状以中心点和转折点定位标注坐标,或相对尺寸；不规则形状以外轮廓定位，在网格上标注,尺寸。,(8),观赏乔木或重点乔木以中心点定位，标注中心,点坐标或以相对尺寸定位；灌木、树篱、草坪、花径可,按面积定位。,(9),雕塑以中心点定位，标注中心点坐标或相对尺,寸。,(10),其他均在网格上标注定位尺寸，如图,1-43,所,示。,54,.,六、园林工程各施工专业详图,城市是人类聚集生活的有机整体，整体上讲，城,市公共空间由顶界面、侧界面和底界面组成。其中，顶,界面是侧界面顶部边界所确定的天空；侧界面是公共空,间周围建筑立面集合而成的竖向界面；底界面即城市地,面。,底界面形态构成如绿化种植、水景、道路、广场的,形式、尺寸、质感和小品设施等，园林工程各施工专业,详图就是把以上具体内容通过图纸展现出来，涉及植物,学、建筑学、景观建筑学、城市道路设计、铺装材料，,以及环境艺术等诸多领域，是一个综合性比较强的部,分。,因此，园林工程各施工专业详图从工种上可以分为,种植详图、水景详图、铺装详图和景观建筑、小品详图,四大类。在园林工程图中，详图起到十分重要的作用，,它是购买材料、确定施工工艺和工期、工程施工进度、,工程量计算、预算造价的重要依据。,1.,种植详图,(1),植栽详图；,55,.,(2),植栽设施详图（如树池、护盖、树穴、鱼鳞穴等）平面、节点材料做法详图；,(3),屋顶种植图，常用比例,1201100,。图,1-44,为草坪、灌木、乔木种植详图，从图中可以看出覆土厚度、种植置换土要求、坡向、排水及防水处理，植物防风固根处理等特殊保护措施及详图索引。,2.,水景详图,常用比例,110-1100,。,(1),人工水体：剖面图，表示各类驳岸构造、材料、做法（湖底构造、材料做法）；驳岸构造做法见图,1-45,。,(2),各类水池。平面图：表示定位尺寸、细部尺寸、水循环系统构筑物位置尺寸、剖切位置、详图索引；人工水池做法详图见图,1-46,；,立面图：水池立面细部尺寸、高度、形式、装饰纹样、详图索引；,剖面图：表示水深、池壁、池底构造材料做法，节点详图；其中喷水池：表示喷水形状、高度、数量；,种植池：表示培养土范围、组成、高度、水生植物种类、水深要求；,养鱼池：表示不同鱼种水深要求。,(3),溪流。,平面图：表示源、尾，以网格尺寸定位，标明不同宽度、坡向；剖切位置，详图索引；,剖面图：溪流坡向、坡度、底、壁等构造材料做法、高差变化、详图。,(4),跌水、瀑布等。,平面图：表示形状、细部尺寸、落水位置、形式、水循环系统构筑物位置尺寸；剖切位置，详图索引,立面图：形状、宽度、高度、水流界面细部纹样、落水细部、详图索引；,剖面图：跌水高度、级差，水流界面构造、材料、做法、节点详图、详图索引。,(5),喷泉、旱喷泉：,平面图：定位坐标，铺装范围；剖切位置，详图索引；,立面图：喷射形式、范围、高度；,剖面图：铺装材料、构造做法（地下设施）、详图索引及节点详图。喷泉构造及做法见图,1-47,。,56,.,图,1-44,草坪、灌木、乔木种植详图,57,.,图,1-45,驳岸构造的做法,58,.,图,1-46,人工水池做法详图,59,.,3.,铺装详图,各类广场、活动场地等不同铺装应当分别表示，见,图,1-48,。,(1),平面图：铺装纹样放大细部尺寸，标注材料、,色彩、剖切位置、详图索引；,(2),构造详图：常用比例,15-120,（参见标准图,集）。,4.,景观建筑、小品详图,(1),亭、榭、廊、膜结构等有遮避顶棚和交往空间,的景观建筑。,平面图：表示承重墙、柱及其轴线（注明标,高）、轴线编号、轴线间尺寸（柱距）、总尺寸、外墙,或柱壁与轴线关系尺寸及与其相关的坡道散水、台阶等,尺寸、剖面位置、详图索引及节点详图；,顶视平面图：详图索引；,立面图：立面外轮廓，各部位形状花饰，高度尺,寸及标高，各部位构造部件（如雨篷、挑台、栏杆、坡,道、台阶、落水管等）尺寸、材料、颜色，剖切位置、,详图索引及节点详图；,60,.,图,1-47,喷泉构造及做法,图,1-48,铺装详图及做法,61,.,剖面图：单体剖面、墙、柱、轴线及编号，各部,位高度或标高，构造做法、详图索引。,(2),景观小品，如墙、台、架、桥、栏杆、花坛、,座椅等见图,1-49,。,平面图：平面尺寸及细部尺寸；剖切位置，详图,索引；,立面图：式样高度、材料、颜色、详图索引；,剖面图：构造做法、节点详图。,(3),图纸比例,110-1100,。,图,1-49,景观建筑小品详图及做法,七、园林工程电气专业施工图,园林工程电气专业施工图是园林工程施工图纸的主,要组成内容。它将电气工程设计内容简明、全面、正确地,标示出来，是施工技术人员及工人安装电气设施的依据。,建筑电气施工图设计文件以单项工程为单位编制。,文件由设计图样（包括图纸目录，设计说明，平、立、,剖面图，系统图，安装详图等）、主要设备材料表、预,算和计算书等组成。,62,.,图,1-49,景观建筑小品详图及做法,63,.,园林电气专业施工图由以下内容组成。,1.,图纸目录,图纸目录一般先列出新绘制的图纸，后列出本工程选用的标准图，最后列出重复使用图，内容有序号、图纸名称、编号、张数等。,2.,设计说明,电气施工图设计以图样为主，设计说明为辅。设计说明主要说明那些在图样上不易表达的，或可以用文字统一说明的问题，如工程的土建概况，工程的设计依据，工程的设计范围，工程的类别、级别（防火、防雷、防爆及符合级别），电源概况，导线、照明器、开关及插座选型，电气保安措施，自编图形符号，施工安装要求和注意事项等。如图,1-50,为某小区电气设计说明及系统图,3.,平面图,电气照明平面图可表明电源引入点、配电箱、配电线路、灯具、配电箱等的平面位置及安装要求，如图,1-51,所示。在平面图上，通常要表明以下几点,:,(1),电源由何处引来、电压等级、配电方式；,(2),选用导线、电缆的材质和型号，敷设方式；,(3),配电箱、控制箱等配电设备选型及安装方式；,(4),其他电动设备位置及控制方式的选择。,4.,系统图,电气照明系统图又称配电系统图，是表示电气工程的供电方式、电能输送、分配控制关系和设备运行情,况的图纸。见图,1-50,，该系统图相对简单，与设计说明合为一张图纸。系统图用单线绘制，图中虚线所框的范围为一个配电盘或配电箱。各配电盘、配电箱应标明其编号及所用的开关、熔断器等电器的型号、规格。配电干线及支线应用规定的文字符号标明导线的型号、截面、根数、敷设方式（如穿管敷设，还要标明管材和管径）。对各支部应标出其回路编号、用电设备名称、设备容量及计算电流。,64,.,图,1-50,某小区电气设计说明及系统图,65,.,图,1-51,某小区电气设计平面图,66,.,电气系统图有变配电系统图、动力系统图、照明系统图、弱电系统图等。电气系统图只表示电气回路中各,元器件的连接关系，不表示元器件的具体情况、具体安装位置和具体接线方法。大型工程的每个配电盘、配电箱应单独绘制其系统图。一般工程设计，可将几个系统图绘制到同一张图上，以便查阅。小型工程或较简单的设计，可将系统图,和平面图绘制在同一张图上。,5.,安装详图（接线图）,安装详图又称大样图，多以国家标准图集或各设计单位自编的图集作为选用的依据。仅对个别非标准工程项目，才进行安装详图设计。详图的比例一般较大，且一定要结合现场情况，结合设备、构件尺寸详细绘制。安装详图一般也就是安装接线图。八、园林工程灌溉、给排水图有水就有灵气，人们在生产和生活的过程中已经总结出了赖以生存、必须具备的自然条件。“水”在园林工程中占有很重要的地位，涉及水的工程有灌溉工程和给排水工程两大类，如图,1-52,所示。,1.,园林用水施工图的主要内容,(1),给水排水总平面图通常包含以下五点：,67,.,给水排水管网及构筑物的位置（或坐标）、距离、检查井；,对较复杂工程，给水、排水总平面图是分开绘制的，以便于施工（简单工程给排水合并在一张图上）；,从图中可以看出，给水管要注明管径、埋设深度或敷设的标高，且宜标注管道长度、节点图、节点结构、闸门井尺寸、编号及引用详图；如图,1-53,所示。,(2),排水管道高程表。,通常把排水管道的检查井编号、井距、管径、坡度、地面设计标高、管内底标高等写在表内；简单的工程，上述内容直接标注在平面图上，不列表。,(3),水景给水排水图。,给水排水平面图，通常配有节点图；,系统轴测图或系统原理图，标明管径、坡度；,详图：应绘出泵坑（泵房布置图），喷头安装示意图。,2.,园林给排水施工图,园林给排水施工图通常由施工及设计说明、施工平面图（总平面图或底层平面图、标准层平面图、顶层平面图）、给水系统图和排水系统图、大样图或详图及标图组成。,(1),施工及设计说明主要包括工程概况、所用材料,68,.,图,1-52,某小区喷灌设计说明及节点详图,69,.,品种及要求、工程做法、各种阀门、喷头种类和型号等,内容。,(2),施工平面图表明了各种用水设备平面位置、管,道的平面布置和立管位置与编号，在底层平面图中还,应包括给水引入管和排水排出管的位置、水表节点等内,容。,(3),给水、排水系统图主要表明管道的空间走向，,各种水平管道的安装高度，阀门的安装位置，管径的变,化情况，管道与各种阀门、喷头的连接方式，以及地漏,和
