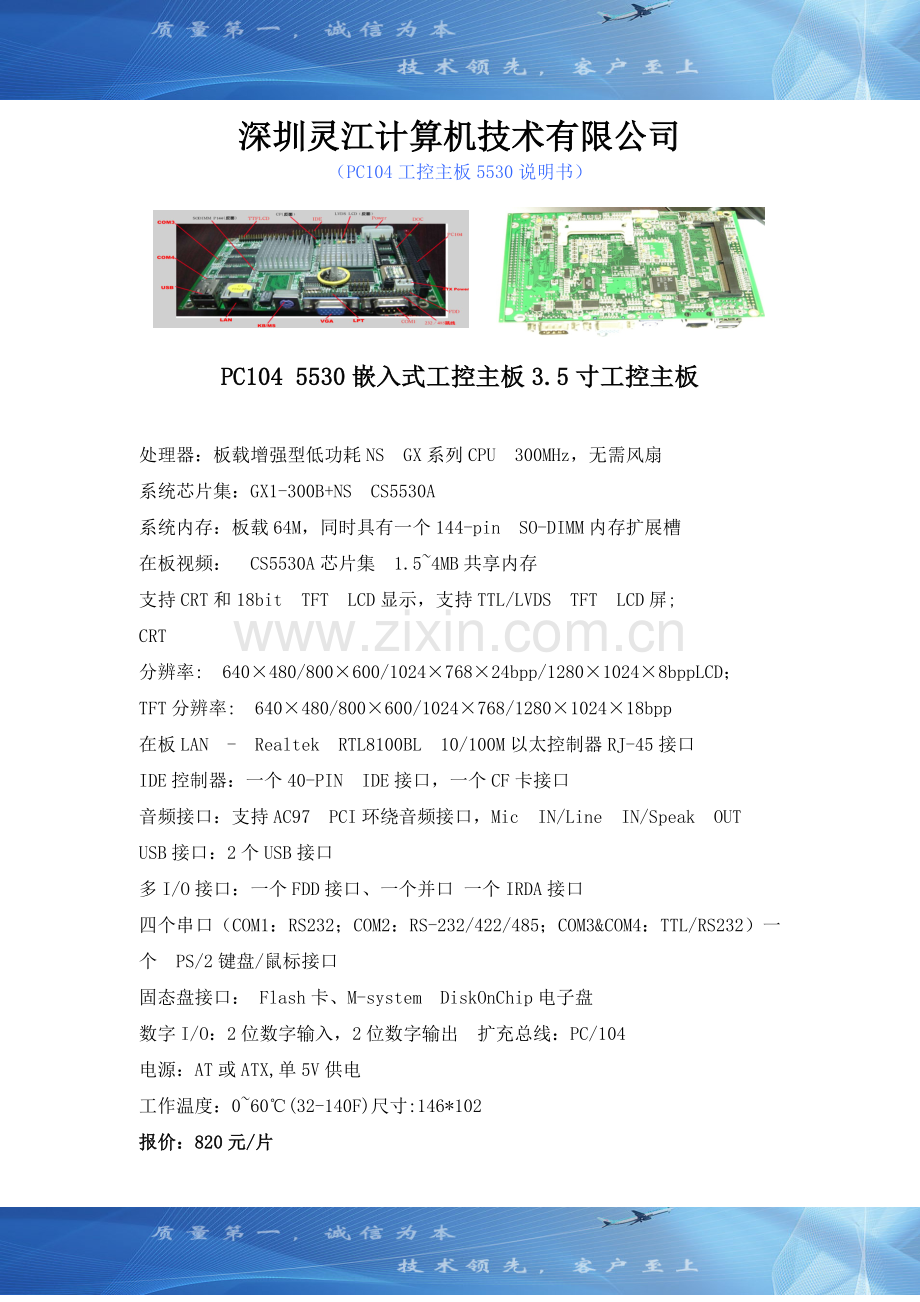

深圳灵江计算机技术有限公司
（PC104工控主板5530说明书）

PC104 5530嵌入式工控主板3.5寸工控主板

处理器：板载增强型低功耗NS GX系列CPU 300MHz，无需风扇
系统芯片集：GX1-300B+NS CS5530A
系统内存：板载64M，同时具有一个144-pin SO-DIMM内存扩展槽
在板视频： CS5530A芯片集 1.5~4MB共享内存
支持CRT和18bit TFT LCD显示，支持TTL/LVDS TFT LCD屏;
CRT
分辨率: 640×480/800×600/1024×768×24bpp/1280×1024×8bppLCD；
TFT分辨率: 640×480/800×600/1024×768/1280×1024×18bpp
在板LAN - Realtek RTL8100BL 10/100M以太控制器RJ-45接口
IDE控制器：一个40-PIN IDE接口，一个CF卡接口
音频接口：支持AC97 PCI环绕音频接口，Mic IN/Line IN/Speak OUT
USB接口：2个USB接口
多I/O接口：一个FDD接口、一个并口 一个IRDA接口
四个串口（COM1：RS232；COM2：RS-232/422/485；COM3&COM4：TTL/RS232）一个 PS/2键盘/鼠标接口
固态盘接口： Flash卡、M-system DiskOnChip电子盘
数字I/O：2位数字输入，2位数字输出 扩充总线：PC/104
电源：AT或ATX,单5V供电
工作温度：0~60℃(32-140F)尺寸:146*102
报价：820元/片

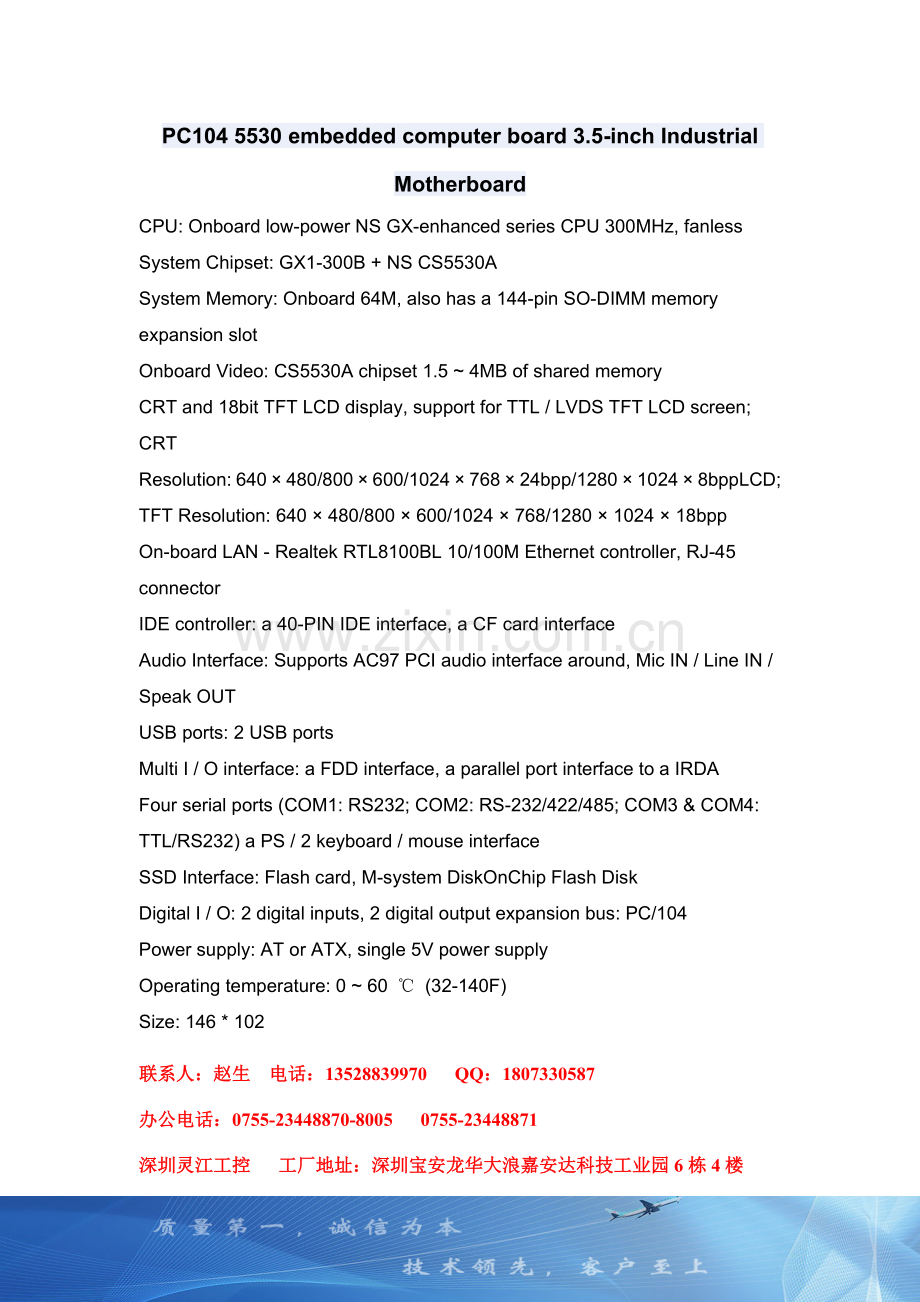

PC104 5530 embedded computer board 3.5-inch Industrial Motherboard
CPU: Onboard low-power NS GX-enhanced series CPU 300MHz, fanless
System Chipset: GX1-300B + NS CS5530A
System Memory: Onboard 64M, also has a 144-pin SO-DIMM memory expansion slot
Onboard Video: CS5530A chipset 1.5 ~ 4MB of shared memory
CRT and 18bit TFT LCD display, support for TTL / LVDS TFT LCD screen;
CRT
Resolution: 640 × 480/800 × 600/1024 × 768 × 24bpp/1280 × 1024 × 8bppLCD;
TFT Resolution: 640 × 480/800 × 600/1024 × 768/1280 × 1024 × 18bpp
On-board LAN - Realtek RTL8100BL 10/100M Ethernet controller, RJ-45 connector
IDE controller: a 40-PIN IDE interface, a CF card interface
Audio Interface: Supports AC97 PCI audio interface around, Mic IN / Line IN / Speak OUT
USB ports: 2 USB ports
Multi I / O interface: a FDD interface, a parallel port interface to a IRDA
Four serial ports (COM1: RS232; COM2: RS-232/422/485; COM3 & COM4: TTL/RS232) a PS / 2 keyboard / mouse interface
SSD Interface: Flash card, M-system DiskOnChip Flash Disk
Digital I / O: 2 digital inputs, 2 digital output expansion bus: PC/104
Power supply: AT or ATX, single 5V power supply
Operating temperature: 0 ~ 60 ℃ (32-140F)
Size: 146 * 102 朗读
