织物结构—第二章-机织物三原组织-.ppt

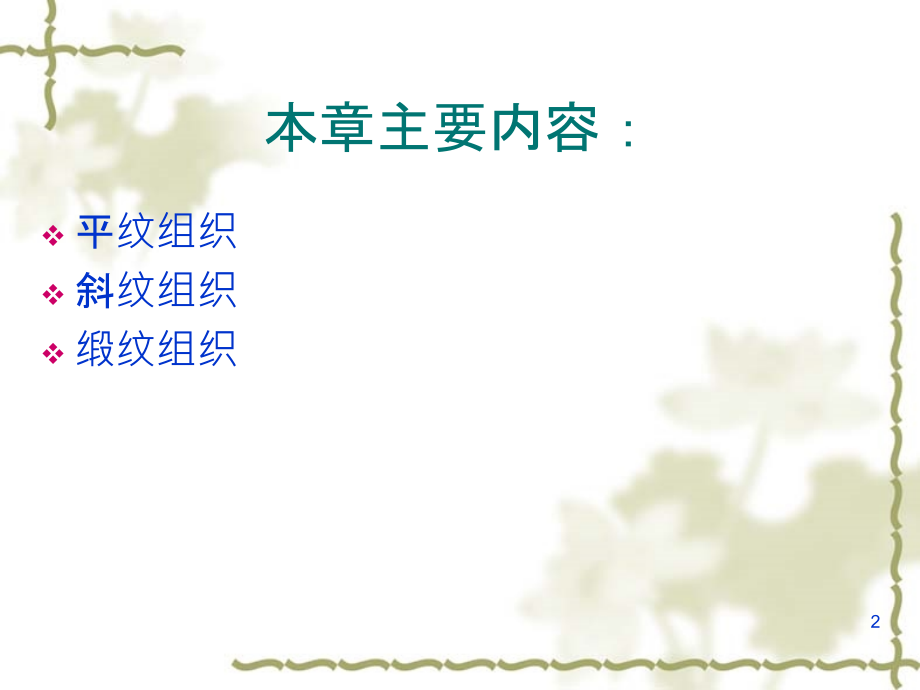

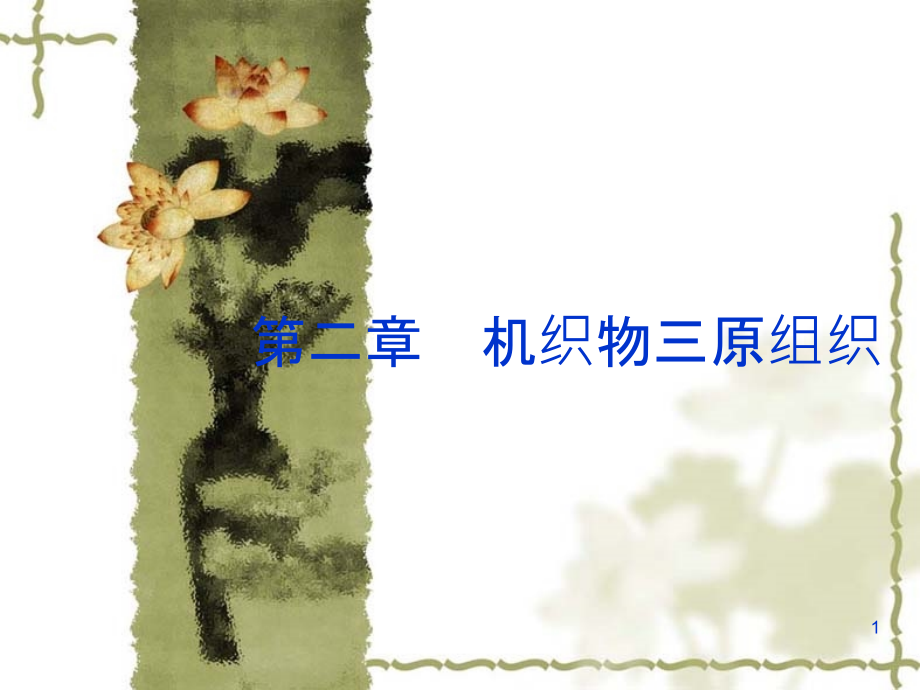

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 机织物三原组织,1,本章主要内容：,平纹组织,斜纹组织,缎纹组织,2,本章主要知识点：,原组织,平纹组织结构、绘制方法、织物特点。,斜纹组织结构、绘制方法、织物特点。,缎纹组织结构、绘制方法、织物特点。,3,原组织概述：,1、原组织,原组织是机织物的基础组织。,同时具有以下条件的组织是原组织：,P9,原组织的飞数,S,是一个常数。,在组织循环内，每根经纱（或纬纱）上只有一个经组织点（或纬组织点），其余的都是纬组织点（或经组织点）。,组织循环经纱数等于组织循环纬纱数，,R,j,=R,w,=R。,4,不是原组织的组织图,A,B,C,D,E,5,原组织,机织物三原组织：平纹组织、斜纹组织、缎纹组织。,6,第一节 平纹组织,7,一、平纹组织的结构,1、平纹组织及其组织参数,平纹组织,：由经纱和纬纱一上一下相间交织而成的组织称为平纹组织。,平纹组织的参数为：,Rj=Rw=R=2,Sj=Sw=1,由图可以看出：平纹组织为同面组织，正反面相同。,表示方法：分式,分子与分母之和等于组织循环纱线数,R。,8,二、平纹组织的绘制,单起平纹,：当平纹组织的起始点为经组织点时，称单起平纹。,双起平纹,：当平纹组织的起始点为纬组织点时，称双起平纹。,单独采用平纹组织时习惯用单起平纹绘制，与其他组织配合时要灵活运用两种平纹绘制方法。,单起平纹 双起平纹,9,平纹组织织物,10,11,三、平纹织物的表面特征P12,没有正反面的区别。,经组织点与纬组织点间隔排列，交织最频繁，织物较紧密、质地坚牢、手感较硬，无浮长线，故织物关泽较暗。,12,第二节 斜纹组织,13,斜纹织物表面有一定角度的斜向纹路。,斜纹组织,：连续的经组织点（或纬组织点）构成斜线的组织称为斜纹组织。,14,一、斜纹组织的结构,斜纹组织的参数为：,Rj=Rw 3,Sj=Sw=1,表示方法：分式,+,斜向箭头（,左斜或右斜,）。,原组织斜纹中，分子或分母必有一个等于1。,原组织斜纹都是单面斜纹。当分子大于分母时，即经组织点多于纬组织点，称为,经面斜纹,；当分子小于分母时，纬组织点多于经组织点，称为,纬面斜纹,。,15,左斜或右斜,16,组织的名称,3,1,3,1,1,7,17,二、斜纹组织的绘制方法,求出组织循环纱线，,R=,分子+分母。,画出组织图范围。,在第一根经纱上按分式所示交织规律填绘组织点。,其余经纱按飞数（即斜纹方向）上移或下移一格逐根填绘。,例子：绘制 和,注意,：绘制时起点不同，组织图也不同，但同属一种组织。,1,3,4,1,18,斜纹织物,图,19,三、斜纹织物的表面特征P15,原组织斜纹都是单面斜纹，织物正反面有差异，经面斜纹正面为经纱效应，反面为纬纱效应；纬面斜纹正面为纬纱效应，反面经纱效应。,与平纹相比，斜纹织物在组织循环里有浮长线，故织物柔软，光泽较好，但坚牢度不如平纹。,20,第三节 缎纹组织,21,缎纹组织特点,：在一个完全组织中的每根经（纬）纱上都只有一个单个组织点。相邻两根经（纬）纱上的单个组织点相距较远，并且单个组织点的分布有规律且不连续。,组织循环以“枚”作单位。,经面缎纹、纬面缎纹,五枚经面缎纹,五枚纬面缎纹,22,一、缎纹组织结构,缎纹组织的参数：,组织循环纱线数,R,5（6,除外）；,单个组织点飞数需 1,S R-1，,且为一个常数；,R,与,S,必须互为质数。,原因：,P16,例子：五枚、八枚、十三枚缎纹可选用的飞数。,23,表示方法：经（纬）面缎纹,例子：经面缎纹,纬面缎纹,5,2,9,5,24,二、缎纹组织的绘作,经面缎纹绘作方法：,1,、确定,R,并在方格纸上圈出范围。,2,、以左下角为起点，在第一根经纱上连续画经组织点，直至剩下一个纬组织点。,3,、从第二根开始，按,Sj,作图，即前一个起点向上移,Sj,个格，得到后一根经纱的起点，再画组织点。依此类推，直至完成一个组织循环。,纬面缎纹绘制方法：,1,、确定,R,并在方格纸上圈出范围。,2,、以左下角为起点，在第一根纬纱上画一个经组织点，剩下的为纬组织点。,3,、从第二根开始，按,Sw,作图，即前一个起点向右移,Sw,个格，得到后一根纬纱的起点，再画组织点。依此类推，直至完成一个组织循环。,例子：绘制 经面缎纹和 纬面缎纹,5,2,9,5,25,五枚二飞经（纬）面缎纹,八枚三飞经（纬）面缎纹,26,缎纹织物,图,27,四、缎纹织物的表面特征P19,织物正反面有非常显著差异。经面缎纹正面呈现经浮长线，纬面缎纹正面呈现纬浮长线。,单个组织点被两旁的浮长线遮盖，织物表面呈现经浮长线（或纬浮长线），因此织物表面平滑匀整，富有光泽，质地柔软。,28,织物组织,正反面的关系,织物组织正反面的关系：,底片反转,平纹正反面：相同,斜纹正反面：分子式中分子与分母互换位置，斜向相反,缎纹正反面：需底片反转法画图确定,例子：求 和 纬面缎纹的反面组织图。,4,1,8,3,29,组织图的底片反转关系,正面,反面,30,三元组织风格与特性的对比,对比项目,平纹,斜纹,缎纹,正反面,无区别,单面组织，有差异,单面组织，有显著差异,光泽,无浮长线，关泽暗淡,有浮长线，有一定光泽，且组织循环越大，光泽越好,单个组织点被浮长线覆盖，光泽最好，且组织循环越大，光泽越好,柔软度,交织频繁，较硬,较柔软，组织循环越大越柔软,最柔软，组织循环越大越柔软,坚牢度,同面组织，受力由经纬纱共同承受，强度和耐磨性最好,单面组织，,受力主要由占优势的纱线承受，强度和耐磨性较差；,组织循环越大强度和耐磨性越差,单面组织，,受力几乎全由占优势的纱线承受，强度和耐磨性最差；,组织循环越大强度和耐磨性越差,织造特点,不分正反织,可反织,可反织,反织：织物织制时按反面组织生产。,31,
