黄岗寺嵩山路小区3#脚手架施工方案正式.doc

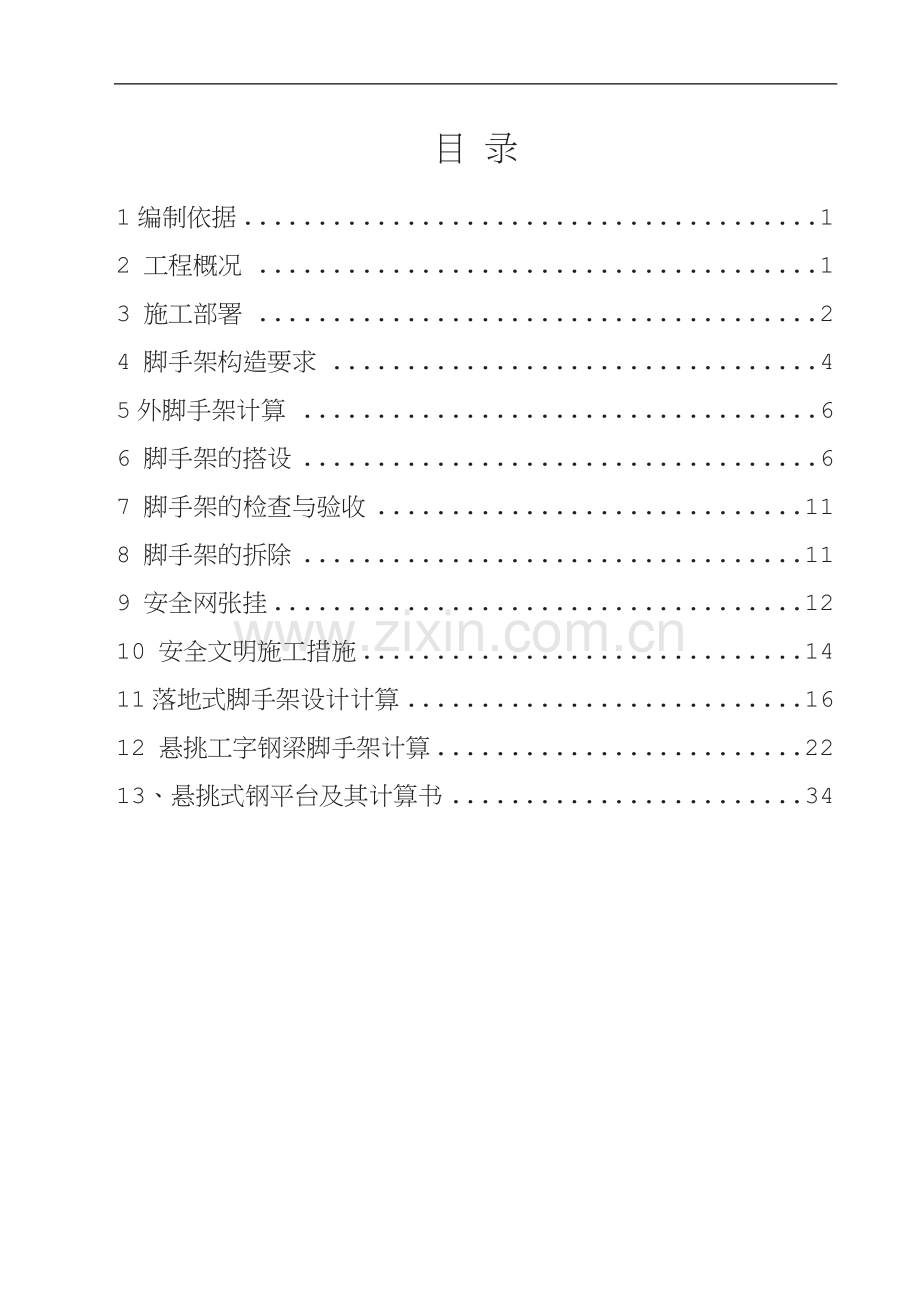

精选资料目 录1编制依据12 工程概况13 施工部署24 脚手架构造要求45外脚手架计算66 脚手架的搭设67 脚手架的检查与验收118 脚手架的拆除119 安全网张挂1210 安全文明施工措施1411落地式脚手架设计计算1612 悬挑工字钢梁脚手架计算2213、悬挑式钢平台及其计算书34可修改编辑脚手架工程施工方案1编制依据序号参考资料及规范名称规范编号1建筑施工安全技术统一规范2005版2施工企业安全生产评价标准JGJ/T1717-20033施工现场临时用电安全技术规范JGJ46-20054建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001，2002版5建筑施工安全检查标准JGJ59-996高层建筑混凝土结构技术规程JGJ3-20027建筑工程施工安全专业标准体系2003版8河南省建筑施工安全检查标准实施细则9职业健康安全管理体系ISO 2800110建筑施工手册第四版缩印本11建筑结构荷载规范GB50009-200112混凝土工程模板与支架技术13黄岗寺嵩山路小区1#楼工程施工图纸14黄岗寺嵩山路小区1#楼工程施工组织设计15安全生产文明施工管理规范公司内部资料162 工程概况 本工程位于南三环与黄郭路交叉口东南角，由河南省纺织设计院有限公司设计，由河南东方建设集团发展有限公司承建，由河南亚星置业集团有限公司开发的黄岗寺村改造安置项目。位于郑州市南三环与黄郭路东南角，交通便利。本工程建筑面积约34588.52，为剪力墙结构，地上34层，层高均为2.9米，地下一层，其中东西方向长68.26m，南北方向宽20.4m，总高度98.900米，室内外高差0.15或0.3m，地下室层高为5.2m。建筑结构形式为剪力墙结构，合理使用年限为50年，防火设计的建筑分类为一类建筑，建筑耐火等级为一级。本工程为一类高层民用建筑，结构安全等级为二级，地基基础设计等级为甲级。抗震设防类别为丙类，抗震设防烈度为7度。地下室防水等级为二级，局部一级，屋面防水等级II级，合理使用年限为15年。上部结构体系为钢筋混凝土剪力墙结构，基础采用水泥粉煤灰碎石桩（CFG桩）+筏板基础，基底座落于第层粉土层，框架及剪力墙的抗震等级为二级，构造等级为二级。3 施工部署根据本工程的特点，结合本工程结构形式和工程实际需要特点，本工程在地下一层至地上五层采用落地式双排钢管脚手架，六层以上分四次设置悬挑脚手架，6层至12层、13层至19层，20层至26层，27层至34层。屋面层采用悬挑外防护脚手架相结合的脚手架作为外脚手架，悬挑架一架二用，兼用于结构施工、装修作业和安全防护。结构施工时，作业层按结构考虑，下层为操作层，装修时按两层装修荷载考虑。在施工期间，在施工楼号坠落半径范围内的施工加工场或施工道路搭设安全通道或作业棚对下层施工区域的防护。3.1组织机构： 外架搭设由安全员负责组织实施，实际操作由安全员向德军负责组织实施，其他人员配合；技术交底工作由安全员负责；外架所需材料、劳动力计划均有安全员负责编制，材料进场由材料员负责，项目部安全员张海建现场监督指导，具体操作由架子工班组班长负责。3.2设计总体思路： 本分项工程按工程施工总进度计划要求，为加快施工进度，保质保量地完成工程任务，决定在五层以下采用落地式双排钢管脚手架，从六层开始采用悬挑外防护脚手架，分四次悬挑，第一次采用工字钢悬挑6 12层，第二次采用工字钢悬挑从13-19层，第三次采用工字钢悬挑20至26层，第四次采用工字钢悬挑27至34层。外装饰施工完毕后，六层以上悬挑外防护脚手架从顶层开始逐步彻底拆除。根据我公司的技术条件及我公司的施工经验，本工程外脚手架可采用落地式双排钢管脚手架和悬挑外防护脚手架相结合的施工方案。本外脚手架施工方案编制时，本着节约成本、支拆方便及对砌筑和外装修影响小的原则进行编制，与常规的周边搭设脚手架相比，其优点为大面积悬挑钢管脚手架省去了斜撑，而直接靠悬挑工字钢、连墙件、钢丝绳和立杆构成三角受力模型承重底锚斜支拉式悬挑外防护脚手架，对砌筑及外墙装饰影响程度降至最小，加快了施工进度，并保证了施工质量。结合本工程实际情况，在悬挑架施工过程中，采用悬挑工字钢和悬挑钢管相结合的形式，外悬挑脚手架采用16#工字钢为悬挑支撑，在6层、13层、20层、27层楼板采用外悬挑工字钢脚手架，每层按照施工规范要求设置连墙件，悬挑脚手架挑出层上层利用钢丝绳进行卸载。3.3材料准备和材质要求： 本工程外架、卸料平台所用的钢管、扣件由租赁公司提供，所用的工字钢、钢丝绳、竹胶板、基础垫板等其它材料由劳务公司购买，所有材料视工程进度分阶段组织进场。3.3.1钢管脚手架采用外径48mm、壁厚3.5mm热轧无缝钢管，钢管外表面锈蚀深度不大于0.5mm，钢管上严禁打孔。钢管截面特征如下：A4.89cm2W5.08cm3I12.19cm4I1.58cm， 其它未尽事宜应严格按照国家现行有关规范及相关规定实施。 钢管主要用作主杆、大横杆、小横杆、斜撑、剪刀撑、斜拉杆等。施工前对钢管、扣件、脚手板，型钢、螺杆等进行质量检查，不合格的配件不得使用。经检查合格后的构配件按品种、规格分类堆放。3.3.2连接构件：回转扣、直角扣、对接扣（见下图）。连接扣件示意图a) 扣件不得有裂纹、气孔，不宜有缩松、砂眼或其它影响使用的铸造缺并应将粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净。b) 扣件的螺丝、螺杆不得滑丝。c) 扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。d) 扣件表面应进行防锈处理。e) 扣件活动部位应能灵活转动，旋转扣件的旋转面间隙应不小于1mm。f) 回转扣件用于连接两根呈任意角度相交的杆件，如主柱和十字撑的连接。g) 直角扣件用于连接两根垂直相交的杆件，如主柱与大、小横杆的连接。h) 对接扣件和接驳芯用于两条钢管杆件的对接，如主柱、大横杆的接长。3.3.3底座和垫板：用木方或木板作为垫板。3.3.4脚手板：竹脚手板。竹脚手板用直径45cm 的竹子排密、钻几排孔，在孔内横贯810 #铅丝将竹子连结成板块。 3.3.5、密目式安全网和安全平网应符合国家验收规范的要求，并有郑州市安全监督站的备案证明。3.4劳力准备和施工机具准备3.4.1搭设和拆除时，1#楼需要架子工20名，维护阶段需要10人；所有架子工均持证上岗。在底层架搭设时并由测量放线工配合。3.4.2材料提升机具为塔吊；搭设架子所需机具主要有架子扳手、钢卷尺，小线，均有架子工自备。3.5技术准备施工前应按照要求安全员向架子工做好技术交底。人员变动重新对变动人员技术交底。 4 脚手架构造要求 4.1 总体设计尺寸立杆纵距1.5m（局部有所调整）；立杆横距0.9mm，用3块竹笆平铺每块竹笆300宽，上铺多层板，立杆水平杆步矩1.8m。外架外侧水平杆搭设按照0.9m (安全网规格6m1.8m)布局搭设，操作层满铺脚手板，并在操作层水平横杆上0.3m高加设一道挡脚水平杆，拉紧后用（18#）20#铁丝捆在立杆上，以使安全网容易拉紧，显得不松垮，美观，故按照经验取1.8m，脚手架高度高出楼层并加设1.5m高护栏。外排架内侧设全封闭密目安全网（1001002300目）。4.2 纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜采用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同一跨内，不同步或不同跨两个接头在水平方向错开的距离不应小于500，各接头中心至最近主节点的距离不以大于纵距的三分之一。接长如采用搭接，搭接长度不应小于1000，应等间距设置3个旋转扣件固定。外架纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上。4.3 横向水平杆作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的二分之一。横向水平杆两端均采用直角扣件固定在纵向水平杆上。横向水平杆靠墙一端外伸长度不小于300，以满足铺一块脚手板的需要。靠墙一端距离外墙装饰面距离不大于100（符合JGJ130-2001的规定）。4.4 脚手板作业层脚手板应满铺、铺稳，离开装饰墙面150。脚手板应设置在三根横向水平杆上。脚手板的铺设宜可采用对接平铺，也可采用搭接铺设。搭接接头必须支撑在横向水平杆上。作业层端部脚手板探头长度取150，板两端应与支撑杆可靠固定。4.5 立杆内立杆距离墙边400，局部不小于300，落地式双排钢管脚手架每根立杆底部设置（木方）垫板，垫板宽300，厚50。外悬挑脚手架时立杆作用工字钢上。相邻立杆对接扣件不得在同一高度内，下端的一根立杆交错用6m杆和3m杆相互错开。4.6 连墙件为了施工方便，本工程每层设置刚性连墙件，连墙件水平方向沿每层的框架柱、剪力墙设置（不大于4.5米），高度方向每层设置一次，转角处1.5米范围内加强设置。立杆安装时尽量选择在靠近框架柱、剪力墙的位置，以满足JGJ130-2001的中：“连墙件宜靠近主节点设置，偏离主节点的距离不应大于300”的规定的要求，连墙件内外两个受力方向均应用不少于两个直角扣件固定。4.7 剪刀撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与楼面的倾角按照45控制，每道剪刀撑宽度不应小于4跨。剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1000，应等间距设置3个旋转扣件固定。4.8 扣件螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150。对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于100。4.9 工字钢 采用16#工字钢，尺寸：hbd= 160886.0，理论重量：20.513kg/m，4.10 基础 基础利用筏板边和原土层，悬挑部分利用楼层。4.11 钢丝绳 采用直径为12.5mm钢丝绳，悬挑脚手架上层进行斜拉，以满足脚手架受力要求。分段卸载措施采用斜拉钢丝绳的方法，起步架卸载一次。5外脚手架计算5.1 脚手架计算（详见外脚手架计算书）5. 2 计算单元：由于固定架受力大，因此在计算中主要验算固定架的受力性能，在验算中沿纵向取固定架1.5m 长作为计算单元；其传力顺序分别为：脚手板小横杆大横杆立杆及斜撑杆固定架底板；脚手板小横杆大横杆立杆及斜撑杆固定架工字钢； 在搭设时应根据受力性质进行脚手架搭设（其中力的传导顺序在脚手架搭设示意图中可体现出来）。5. 3计算假设条件：扣件内连接节点均按铰接计算，所有荷载都化为作用在节点上的集中荷载；底层斜杆受压计算长度取上下两支点长度；其它各层不设斜撑按拉结受力计算。5.4具体验算详见：脚手架计算书5. 5计算单元：由于底层悬挑工字钢为主要承力构件，因此在计算中主要验算工字钢及其相应构件的受力性能，在验算中取相邻两根工字钢受力计算为计算单元。5.6计算假设条件：为简化计算，焊接构件按刚性连接计算，按466m计算，悬挑钢管按照悬挑3层为一个计算单元。5.7具体验算详见:悬挑工字钢脚手架计算书。6 脚手架的搭设 6.1 搭设顺序：采用四次悬挑、层层拉结的搭设方法进行，搭设顺序及循环为：搭设底层悬挑工字钢搭设底层大横杆搭设底层内外立杆搭设底层第二排大小横杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网作业层铺脚手板和挡脚板检查验收6.2搭设方法a、搭设前安全员、安全员要对架子工全体人员进行搭设技术交底，安全技术交底，搭设外脚手架本身是为施工各班组提供安全保障，其自身首先要确立安全施工意识。b、本工程采用悬挑外防护脚手架，第一段架体采用悬挑工字钢，立杆纵距1.5m，立杆横距0.9m，立杆水平杆步矩1.8m；架体宽度为1.05m，内立杆离墙距离400，局部不小于300。c 、顶部架增设竹片硬围护外加安全网围护。d 、钢管脚手架底部立杆，采用不同长度的钢管参差布置，使相邻两立杆上部接头相互错开，不在同一平面上，以保证脚手架的整体性。e 、钢管脚手架所有杆件连接均须用扣件，每只扣件的螺栓应拧紧，脚手架搭设做到横平竖直的要求。f、钢管脚手架施工层满铺脚手板，脚手板四角用16#铅丝同大横杆扎实，不得铺设探头板、挑头板；由于离墙面距离为400，必须每层用脚手板进行满铺隔离，脚手板须绑扎牢固。g、在脚手架外侧，增加设置一道水平纵杆作为防护栏杆和300高挡脚杆，并设置180高挡脚板，防护栏杆与立杆用扣件扣牢；第二步开始设置栏杆和挡脚杆的同时设置防护安全网。h、脚手架外侧每隔9m设置剪刀撑，自下而上连续设置，剪刀撑与楼面（地面）成45角，长度不小于1000，并用3只旋转扣件扣紧。I、脚手架转角处，用连墙拉接筋与建筑物主体做焊接连接，做好接地和避雷装置。j、脚手架搭设完成后，进行自检合格后，请监理进行分段检查验收，验收合格使用。6.2.1搭设立杆的注意事项：a相邻立杆的对接扣件不得在同一高度内，两个相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500，各接头中心主节点的距离不应大于步矩的1/3，下端第一根立杆交错用6m杆和3m杆相互错开。b开始搭设立杆时，应每隔6 跨设置一根抛撑，直至连墙杆安装稳定后，方可根据情况拆除。c当立杆搭到有连墙杆件的构造层时，搭设完该处的立杆，纵向水平杆、横向水平杆后，应立即设置连墙件。d顶层立杆搭接长度不应小于1000，立杆顶端应伸出建筑物高度1500，内排立杆离开墙的距离400，局部不小于300。6.2.2搭设纵、横水平杆的注意事项：a）纵向水平杆设于横向水平杆之下，在立杆内侧，长度不宜小于三跨，并采用直角扣角与立杆扣紧。b）为便于挂安全网，纵向水平杆采用对接扣件连接，对接头应交错布置，两根相邻纵向水平杆的接头不宜设置在同步、同跨内，不同步或不同跨的两个相邻接头在水平方向距离错开不应小于500mm，并应避免设在纵向水平杆的跨中，各接头中心至最近主节点的距离不宜大于纵距的1/3。c）端部扣件盖板边缘至杆端的距离不应小于100mm。d）封闭型脚手架要求在同一步的纵向水平杆必须四周交圈，用直角扣件与内、外角柱固定。e）作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。f）横向水平杆两端均应采用直角扣件固定在纵向水平杆上。g）横向水平杆靠墙端处外伸长度不小于300mm，以满足铺一块脚手板的需要，靠墙一端离外墙装饰面的距离不应大于100mm（符合JGJ 1302001，2002版中6.2.3和17.3.6要求）。h）本工程使用的脚手板（竹笆），纵向水平杆应作为横向水平杆的支座，用18#铁丝捆绑在纵向水平横杆上。6.2.3搭设连墙件、剪刀撑、横向支撑、抛撑的注意事项：a连墙件应根据主体结构进度情况及时布置，用抱架附着在附墙肢（柱），翼缘端（角）柱上，以满足JGJ 1302001中6.4.2连墙件“宜靠近主节点设置，偏离主节点的距离不应大于300mm”的要求；连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（2步），水平间距为3la(三个纵距)。 连墙件的构造应符合下列规定： （1） 连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接； （2） 连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位。 b剪刀撑、横向支撑应随立杆、纵向、横向水平杆同步搭设。c每道剪刀撑跨越立杆的根数控制在17 根以内，但不能小于4 跨，且不小于6m，斜杆与地面的倾角为45角。d脚手架外侧立面，整个长度和高度上连续设置剪刀撑。e剪刀撑斜杆的接头除顶层可以采用对接外，其余各接头宜采用搭接连接，且搭接长度不应小于1000，应等间距设置，3个旋转扣件固定。f剪刀撑必须用活接扣件固定在与剪刀撑相交的横向水平杆的伸出端或立杆上、活接（旋转扣件）中心线矩主节点的距离不应大于150mm。g横向支撑的斜撑杆应在12 步内，由底层至顶层连续布置，斜杆应采用旋转扣件固定在与之相交的立杆或横向水平杆的伸出墙上。h脚手架两端应设置横向支撑外，中间每隔6 跨设置一道。6.2.4扣件安装的注意事项：a本工地统一使用48钢管扣件。b扣件螺栓须拧紧，但要防止过紧造成扣件破坏，拧紧的扭力矩控制在40Nm65 Nm 之间。c主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线矩主节点的距离不应大于150mm。、d）对接扣件的开口应朝上或朝内。e）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。6.2.5铺设脚手板的注意事项：a脚手板要铺平整不得翘头，不得叠铺，要铺稳实。作业层脚手板应满铺、铺稳，离开外墙装饰面距离宜为150mm。b每块脚手板四角必须用12#铅丝绑扎固定在纵向水平横杆上。c在转角处的脚手板应与横向水平杆可靠连接，以防止滑动。d脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。e作业层端部脚手板探头长度取150mm，板长两端应与支撑杆可靠固定。6.2.6安全防护措施6.2.6.1电梯井洞口防护措施电梯井口设置不低于1.2m 高的自闭式防护门，用12 的螺纹钢筋，按照水平间距15cm，竖向间距20cm 焊制而成，并在防护门上刷红油漆、挂牌。防护门制作及安装详见附图-16：外脚手架节点图二。电梯井筒内每隔一层在入口处设置一个用25 螺纹钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台上均不得存有杂物。电梯井内不准做垂直运输通道或垃圾通道。6.2.6.2 结构临边防护措施在结构出入阳台的门窗洞口处设置封闭式防护栏杆，使用材料采用483.5 钢管。其高度不低于1.2m，立杆间距不大于1.5m，竖向每隔0.6m 设一道通长大横杆，每隔一根立杆设一道三脚架。沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆满挂密目安全网，白天设警示牌、夜间设红色标志灯。6.2.6.3 楼梯间防护措施楼梯的侧边利用脚手架做安全防护，架子立管从楼梯井内搭设，侧边沿楼梯坡度方向做一道1.2m 高的护身栏，侧边底部设18cm 高的挡脚板。6.2.7脚手架搭设标准：整个脚手架搭设除应按照前述注意事项操作外，还必须达到全部杆件横平竖直，整齐清晰美观，造型一致，平竖通顺对直，连接牢固，受荷安全，有安全操作空间，不变形、不摇晃、不积水，并做好避雷接地的要求，所有水平杆和横杆用黄色漆涂刷，斜撑及剪刀撑黄色黑色漆间隔涂刷。6.3搭设脚手架注意事项：6.3.1按照本脚手架工程施工方案规定的构造要求和尺寸进行搭设。6.3.2采用外径48mm、壁厚3.5mm 的焊接钢管；其化学成份及机械性能应符合普通碳素钢技术条件（GB1700-88）的规定。不得使用严重锈蚀或变形的钢管。6.3.3选用直角、旋转、对接扣件，且扣件应采用可锻铸铁分类及技术条件的规定，机械性能不低于可锻铸铁制造。扣件附件采用的材料应符合普通碳素钢技术条件中的规定。螺纹应符合普通螺纹的规定。垫圈应符合相应的规定。 扣件质量要求：不得有裂纹、气孔。在使用前将粘砂、烧冒口残余、披缝、毛刺等消除干净，表面进行防锈处理。6.3.4 拧紧扣件（拧紧程度要适当），要求扭力矩控制在39N.m49N.m。当扣件拧紧钢管时，开口处的最小距离应不小于5mm。6.3.5立杆的垂直偏差应小于20mm，同一大横杆的水平偏差不大于300mm。6.3.6相邻立杆的接头错开布置在不同的步矩中，与相近大横杆的间距不大于600mm。6.3.7大横杆对接接头错开布置在不同的立杆步矩中，与相近立杆的间距不大于600mm;相邻步矩的大横杆错开布置立杆里侧和外侧，以减少立杆的偏心荷载。6.3.8及时与结构拉结或采用临时支顶，以确保搭设过程的安全。6.3.9搭设工人必须佩挂安全带。6.3.10没有完成的脚手架，在每日收工时，要确保架子及材料堆放的稳定，以免发生意外。6.3.11所有杆件必须按类型规格一致、颜色一致搭设整齐。6.3.12搭设后经验收合格方可使用。7 脚手架的检查与验收7.1每搭完一步脚手架后，应按脚手架规范规定校正步矩、纵距、横距及立杆的垂直度。7.2班组自检：脚手架在搭设过程中由架子班组长、安全员对该外脚手架的搭设过程部位随时检查发现问题及时处理。7.3脚手架在使用中安全员和架子工班组长要对外脚手架的设置和连接、连墙件是否积水、底座是否松动、立杆是否悬空、扣件螺栓是否松动，安全防护措施是否符合要求等进行检查。发现问题及时整改落实，以达到安全生产的目的。7.4参照施工方案要求安装预埋件，预埋铁件安装和焊接完毕后，脚手架搭设一层后，安全员和架子工班组长对该外脚手架进行分段验收，对不符合要求的提出整改方案及措施，整改完毕后，继续验收，验收合格后由该项目的安全员填写分段或分层验收表，并逐级签字，报监理批准后使用。7.5遇有六级大风及大雨后进行检查。7.6、脚手架搭设完毕后，经工地初验合格报监理验收，由监理公司对该项目外脚手架进行整体验收，验收合格后发“安全防护用具及脚手架使用许可证”，不合格的需整改，复验合格后发证。7.7扣件式钢管脚手架搭设允许偏差见下表项目名称允许偏差检查方法备注主柱垂直度架高在30m 以下 ， 1/200吊线尺量检查每4m 校正副柱垂直度架高在30m 以上 ， 1/500尺量检查同上立杆间距100mm尺量检查大横杆高差总长的1/300，不大于50mm拉线尺量检查8 脚手架的拆除8.1拆除前的准备工作8.1.1项目安全员向操作人员作脚手架拆除的安全技术交底。8.1.2清除脚手架上杂物及地面障碍物。8.1.3在拆除区域设好警戒线，指定专人负责警戒看管。8.2脚手架的拆除8.2.1由安全员、安全员和架子工班组长对工程进行全面检查，脚手架的扣件连接，连墙件、支撑体系，并由安全员进行拆除安全技术交底。8.2.2拆除脚手架前，班组成员要明确分工，统一指挥，操作过程中精力要集中，不得东张西望和开玩笑，工具不用时要放入工具袋内。8.2.3正确穿戴好个人防护用品，脚应穿软底鞋。拆除悬挑架等危险部位要挂安全带。8.2.4拆除脚手架前，周围应设围栏或警戒标志，在交通要道设专人监护，禁人入内。8.2.5严格遵守拆除顺序，由上而下，一步一清，不准上下层同时作业。8.2.6拆除脚手架的大横杆、剪刀撑，应先拆中间扣件，再拆两头扣件，由中间操作人往下顺杆子，不得往下乱扔。8.2.7拆除的脚手架杆、脚手板、钢管、扣件等材料应往入传递或用绳索吊下，不得往下投扔，以免伤人和不必要的损失。8.2.8、拆除过程中最好不要中途换人，如必须换人时，应将拆除情况交代清楚。8.2.9、拆除过程中最好不要中断，如确需中断应将拆除部分处理清楚告一段落，并检查是否会倒塌，确认安全后方可停歇。8.2.10、脚手架拆除完后应将架料分类堆放，堆放地点要平坦，下设支垫排水良好。工字钢最好放置室内，堆放在室外应加以遮盖。对扣件、螺栓等零星小构件应用柴油清洗干净装箱、袋分类存放室内以备再用。8.2.11弯曲变形的钢构件应调直，损坏的及时修复并刷漆备用，不能修复的应集中报废处理。9 安全网张挂安全网的质量必须符合GB51725-95 规定，即外形尺寸为1.86m，每张网的重量应不少于15kg/张，安全网分平网立网两种。立网的目数应在2000 目以上。9.1平网：安装平面不垂直于水平面，主要是用来接住坠落的人和物的安全网称为平网。9.1.1平网要能承受重100kg 底面积为2800cm2 的模拟人形砂包冲击后，网绳、边绳、系绳都不断裂（允许筋绳断裂），冲击高度10m 最大延伸率不超过1.5m。旧网重新使用前，按GB51725-86 规定，应全面进行检查，并签发允许使用证明方准使用。9.2网的外观检查9.2.1 网目边长不得大于10cm，边绳、系绳、筋绳的直径不少于网绳的2倍，且应大于17mm。9.2.2 筋绳必须纵横向设置，相邻两筋绳间距在30 至100cm 之间，网上的所有绳结成节点必须牢固，筋绳应伸出边绳1.2m，以方便网与网或网与模杆之间的拼接绑扎。（或另外加系绳绑扎）。9.2.3旧网应无破损或其他影响使用质量的毛病。9.3网的选择9.3.1)根据使用目的，选择网的类型，根据负载高度选择网的宽度、立网不能代替平网使用，而平网可代替立网使用。9.3.2 当网宽为3m 时，张挂完伸出宽度约2.5m，当网宽4m 时张挂后伸出宽度约3m。9.4网的安装9.4.1安装前必须对网及支杆、横杆、锚固点进行检查，确认无误后方可开始安装。9.4.2安全网的内外侧应各绑一根大横杆，内侧在横杆绑在事先予埋好的钢筋环上或在墙（楼板）的内侧再绑一根大横杆与外侧安全网的里大横杆绑在一起，大横杆离墙（或楼板）间隙15cm。网外侧大横杆应每隔3m 设一支杆，支杆与地面保持45角，支杆落点要牢靠固定，如在楼层无法固定时可设扫地杆，把几根支杆底脚连在一起与柱绑牢。9.4.3安全网以系结方便，连接牢固又易解开受力后不会散脱为原则。多张安全网连接使用时，相邻部分应紧靠或重叠。9.4.4平网安装时不宜绷得过紧，应外高内低（外侧高出50）网的负载高度在5m 以内时，网伸出建筑物宽度2.5m 以上，10m以内时网伸出建筑物宽度最小3m。9.4.5在输电线路附近安装时，必须先征得有关部门同意，并采取适当的防触电措施，否则不得安装。9.4.6第一道安全网一般张挂在三层楼板面（810m 高度），然后每隔68m再挂一道活动安全网（GB51725-85 规定）。多层或高层建筑除在二层设一道固定安全网外，每隔四层应再设一道固定安全。9.4.7网与其下方（或地面）物体表面距离不得小于3m。9.4.8在张挂安全网时应事先考虑到在临时需进出料位置应留有可收起的活动安全网，当吊料时将网收起，用完时立即恢复原状。9.5使用、维修、保养9.5.1安全网在使用中必须每周进行一次外观检查，杂物及时清理。9.5.2当受到较大荷载冲击后，应更换新网或及时进行检查，看有无严重变形、磨损、断裂、连接部位脱落等确认完好后，方可继续使用。9.5.3按GB51725-85 规定使用中每3个月应进行试验绳强力试验（或根据说明书进行试验）。9.6安全网的清理 清理安全网如进入安全网，事先必须先检查安全网的质量，支杆是否牢靠、确认安全后，方可进入安全网清理，清理时应一手抓住网筋，一手清理杂物，禁止人站立安全网上，双手清理杂物或往下抛掷。清理杂物时，地面应设监护人，禁人入内，或是加设围栏。9.7立网安装平面垂直于水平面（相对来说），主要是用来防止人和物坠落的安全网称为立网。立网边绳、系绳断裂强力不低于300kgf，网绳的断裂强力为150-200kgf，网目的边长不大于10cm。挂设立网必须拉直、绷紧。网平面与支撑作业人员的面的边缘处最大的间隙不得超过15cm。9.8脚手架的防电避雷措施脚手架避雷装置，其要求如下：避雷针，用直径2532mm，壁厚不小于3mm的镀锌钢管制作，设在房屋四角的脚手架立杆上，高度不小于lm，并将所有最上层的横杆全部连通，形成避雷网路在垂直 运输架上安装避雷针时，应将一侧的中间立杆接高出顶端不小于2m，并在该立杆下端设置接地线。10 安全文明施工措施10.1为贯彻“安全第一、预防为主，综合治理”安全方针，在施工过程中，实现安全生产，成立以项目经理负责的现场安全管理小组，项目部建立各职能人员安全生产责任制。分公司每月对项目经理进行考核，项目经理对项目部所有管理人员及班组长进行考核，对考核不合格进行处罚，对优秀的进行奖励。10.2制定安全操作规程，并列为日常安全活动和安全教育的主要内容，并悬挂在操作岗位前。10.3项目部将与施工队签定安全生产协议书，明确双方责任。10.4编制搭设和拆除脚手架的施工方案，并根据工程特点指定相应的安全技术措施。作业前由安全员向班组进行分布、分项、分工种、有针对性详细全面的安全交底，并履行签字手续。10.5制定安全检查制度，每周对施工现场进行一次全面检查，凡不符合规定的和存在隐患的问题均进行登记，定人、定时间、定措施来解决，并对实际整改的情况进行登记，对上级下达的隐患整改通知书一并进行登记。10.6对新入场的工人必须经公司、项目、班组三级安全教育，教育内容、时间及考核结果要有记录。工人变换工种进行操作技能及安全操作知识培训，考核合格后，方可上岗操作。10.7建立班前安全活动制度。活动内容要针对各班组专业特点和作业条件进行，每次活动简单重点记录活动内容。10.8架子工持证上岗，当超越操作证规定的有效期限时进行复试，对所有架子工进行登记造册，记录操作证号码、年限，有专人管理加强监督。10.9进入施工现场必须带好进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用具，严格正确使用劳动保护用品，严格遵守高处作业规定，执行和遵守安全纪律、拆除工艺要求。10.10拆架时，拆下材料堆放在架上或平台不得超载，拆除下来的螺栓要放入工具袋，小构件要放入工具袋内，拆下来钢管、脚手板、传递人员位置要错开，不允许在同一线上操作，短料、脚手板、构件、螺栓等（短小材料）可放入电梯笼内倒出楼层，（长料由工人顺杆转接到地面）严禁从高空抛掷料具落地。10.11拆除人员进入岗位以后，先进行检查、加固松动部位，清除操作层内留的材料、物件及垃圾块。所有清理物应安全输送至地面，严禁高处抛掷。10.12拆除现场必须设警戒区域，张挂醒目的警戒标志。警戒区域内严禁非操作人员通行或在脚手架下方继续组织施工。地面监护人员必须履行职责。高层建筑脚手架拆除，应配备良好的通讯装置。10.13如遇强风、暴雨、雪等特殊气候，不应进行脚手架的拆除。夜间实施拆除作业，应具备良好的照明设备。10.14严禁酗酒人员上架作业，施工时要精力集中、禁止开玩笑和打闹。10.15施工人员要做到活完料净架下清，确保脚手架材料不浪费，并把拆下的扣件、安全网集中回收处理。脚手架堆场要随时整理、检查，按品种、分规格堆放整齐妥善保管，做到整洁、摆放合理、并建立严格领、退料手续。10.16护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。10.17脚手架验收合格后任何人不得擅自拆改，如需局部拆改时，须经安全员或项目负责人同意后由架子工操作。10.18不准利用脚手架吊运重物，作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。10.19不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。10.20在架子上的作业人员不得随意拆动脚手架的所有拉结点和脚手板、扣件等所有架子部件。10.21拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。10.22脚手板使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重，防护不全、拉结松动等问题要及时解决。10.23要保证脚手架的整体性，不得与井架、升降机一并拉结，不得截断架体。10.24施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。10.25运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要其中回收处理。应随时整理、检查、按品种、分规格堆放整齐，妥善保管。10.26六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物。若有则应随时清扫，并要采取防滑措施。11落地式脚手架设计计算11.1 荷载传递路线11.1.1 落地式双排脚手架竖向荷载：脚手板横向水平杆纵向水平杆纵向水平杆与立杆连接的扣件立杆垫板水平荷载：立杆立杆于连墙件的扣件连墙件墙体施工均布活荷载标准值：装修施工阶段按照两层作业考虑，每层2kN/ m。竹笆脚手板0.35 N/ m，满铺脚手板层横向水平杆间距：0.9m。脚手架立于基槽回填土上，下设43834000木方垫板。立杆横距为1.05米，立杆纵距为1.5米，水平杆步矩为 1.8米，水平横杆间距为0.9米，内立杆矩墙0.4米；连墙件为两步三跨设置，连墙件采用483.5mm钢管，用双直角扣件分别与脚手架和墙、柱或预埋件连接。搭设高度为9m。11.1.2 抗弯强度验算横向水平杆上的荷载标准值： 横向水平杆上的线荷载设计值：考虑活荷载在横向水平杆上的最不利布置，验算弯曲正应力、挠度不计悬挑荷载，但计算支座最大反力要计入悬挑荷载。最大弯矩： 满足要求。11.1.3 变形验算按照JGJ130-2001中5.1.8要求，挠度不应超过l/50=900/150=6mm或10mm。此处指不应超过6mm。满足要求11.2 纵向水平杆强度计算 取0.25m，双排纵向水平杆按照三跨（每跨中部）均有集中活荷载分布计算。11.2.1 抗弯强度计算 由横向水平杆传给纵向水平杆的集中力设计值： 满足要求。11.2.2 挠度验算由横向水平杆传给纵向水平杆的集中力标准值：按照JGJ130-2001中5.1.8要求，挠度不应超过l/150=1800/150=12mm或10mm。此处指不应超过10mm。满足要求。11.3 连接扣件抗滑承载力计算直角扣件、旋转扣件抗滑承载力设计值JGJ130-2001中表5.1.7取 =8kN。纵向水平杆通过扣件传给立杆竖向力设计值：R=(0.65+0.5+1)F=2.152.13=4.58 kN 8 kN满足要求。11.4 立杆稳定性计算施工均布活荷载标准值按照装修阶段两层操作层考虑：=4kN/m。竹笆脚手板自重标准值按照满铺三层考虑： 。密目安全网自重标准值： 11.4.1验算长细比查JGJ130-2001中表5.3.3（立杆横距0.9m，连墙件二步三跨布置），长度系数取1.5。长细比 ，验算长细比时，应取=1。计算立杆稳定系数时，应取 =1.155。 =1时， 。满足要求。=1.155时， ，根据此长细比查JGJ130-2001附录C表C得稳定系数：=0.186。11.4.2 计算密目式安全网
