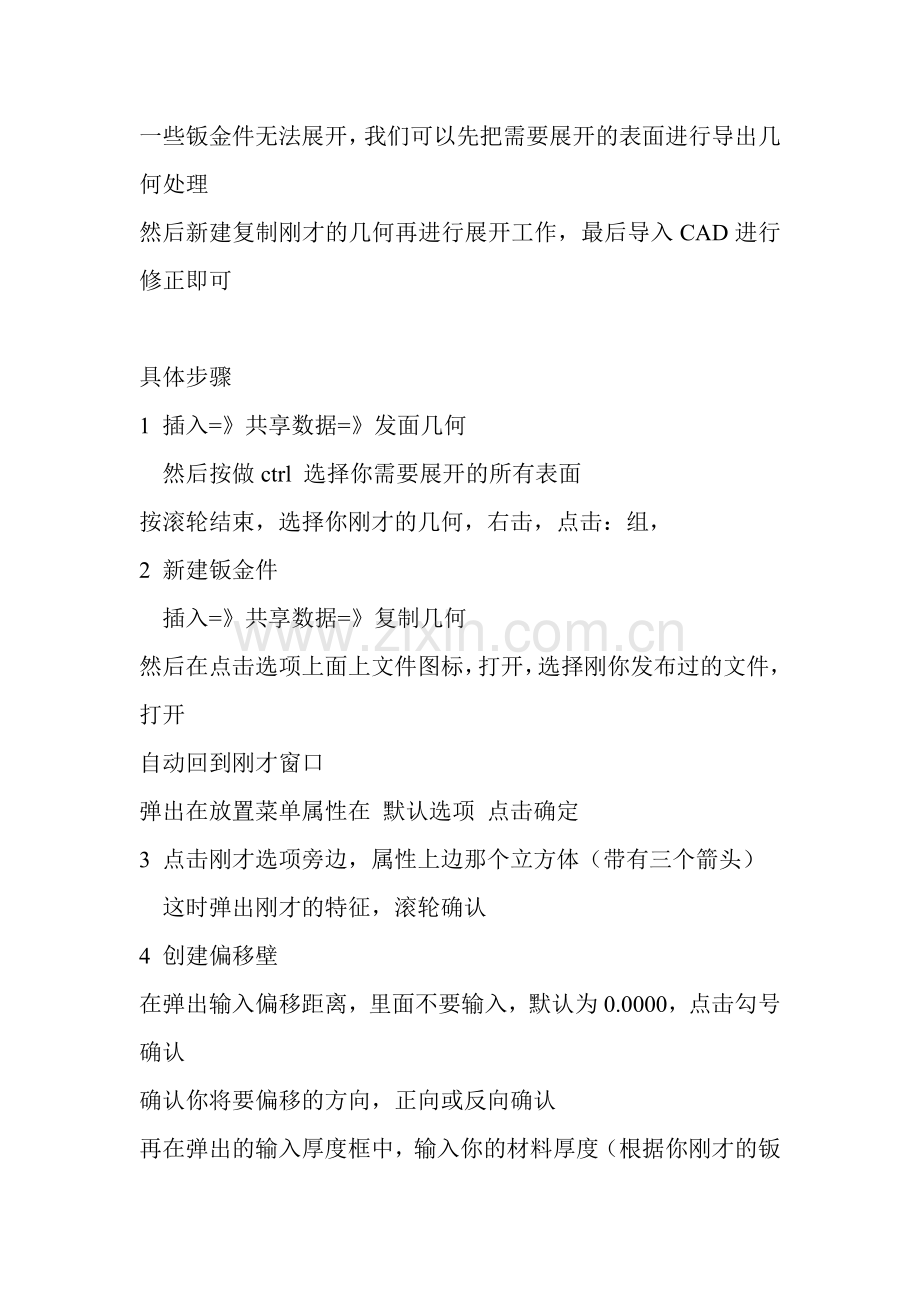

一些钣金件无法展开，我们可以先把需要展开的表面进行导出几何处理然后新建复制刚才的几何再进行展开工作，最后导入CAD进行修正即可具体步骤1 插入=共享数据=发面几何 然后按做ctrl 选择你需要展开的所有表面按滚轮结束，选择你刚才的几何，右击，点击：组，2 新建钣金件 插入=共享数据=复制几何然后在点击选项上面上文件图标，打开，选择刚你发布过的文件，打开自动回到刚才窗口弹出在放置菜单属性在 默认选项 点击确定3 点击刚才选项旁边，属性上边那个立方体（带有三个箭头） 这时弹出刚才的特征，滚轮确认4 创建偏移壁在弹出输入偏移距离，里面不要输入，默认为0.0000，点击勾号确认确认你将要偏移的方向，正向或反向确认再在弹出的输入厚度框中，输入你的材料厚度（根据你刚才的钣金件输入厚度）1.2好啦，现在预览一下 确认Ok了，就点击确定，现在新的钣金件创建出来啦5 现在可以用FE命令展开刚才创建的钣金件了6 现在把模型树里面的外部复制几何隐藏7新建绘图文件 现在放置好后，导出到CAD再进行编辑就行啦一定要注意，在发布几何的时候，不要选择模板的曲面1. 如何使用trail.txt文件 用写字板打开trail.txt，将里面你要恢复到的地方之后的操作删除掉后存盘用PROE打开即可。2. 如何清除TRAIL文件？ 另外，如何在Pro/E中从Old version的pat文件中恢复以前的Model？ 在DOS状态下进入要清理的目录下，键入PURGE即可。这样做不仅可以清除TRAIL文件，同时也清除了除最新版本外的所有其它文件。如你做的零件为A，存了10次，那么就有10个同名文件分别为A1。A10，PURGE后只留下A10也就是最新版本了。如果您想要以前的零件比如做到第5次保存时的零件的话最好当时就换名存盘。3. 公英制互换,但零件尺寸的数值还是保持原设计值在3D图中修改选择Set Up-Units-选择想要修改的单位-Set-选择Same Size或Same Dims4. 草绘图中合理运用意图管理器.在绘图过程中要将重要尺寸或是叫需求尺寸进行锁定,待修改截面尺寸后再生模型时,这样才不会变的不是想要的尺寸.5. Config文件在Pro/E里的作用及如何编辑. Config文件是Pro/E的系统配置文件，它几乎可以满足你对Pro/E的所有要求。其中包括系统的精度、显示设置、单位、打印机的设置、快捷键的设置、输入输出设置等等。通过这些设置，可以把Pro/E定制为你需要的工作环境。在Pro/E的使用中，Config文件的设置是比较重要的工作。一般根据公司的需要进行设置，然后拷贝到每台工作站上作为公司的标准执行。这样有利于公司产品数据的交换和统一管理。 编辑Config文件可以按以下步骤进行：选择下拉菜单Utilities/Options 常用配置项目如下： 长度单位的配置：PRO_UNIT_LENGTH 一般是选择UNIT_MM即单位是毫米； 质量单位的配置：PRO_UNIT_MASS 一般是选择UNIT_GRAM即单位是克； 默认的二维图比例：DEFAULT_DRAW_SCALE 通常是设定为1:1； 系统的公差级别：TOLERANCE_CLASS 可以自己选择，一般是MEDIUM即中等级别； 系统的公差标准：TOLERANCE_STANDARD 一般选择是ISO标准； 系统的公差显示：TOL_DISPLAY 选择YES为显示公差，NO为不显示公差； 系统的公差形式：TOL_MODE 可以根据自己的习惯选，一般选择NOMINAL； 系统文本编辑器：DRAWING_FILE_EDITOR、FAMILY_TABLE_EDITOR、RELATION_FILE_EDITOR这三项参数是相应的编辑器选择项，一般都是选PROTAB即Pro/Table进行编辑的，也可以使用操作系统自带的编辑器如：NOTEPAD；如果使用 操作系统的文本编辑器还要在选择EDITOR后再设置一个配置项：pro_editor_command ，从中给出编辑器的路径如 ：c:winntnotepad.exe 标准件库文件路径：PRO_LIBRARY_DIR 从中指定你的标准件的路径，才可以调用标准件库中的标准件使用； UDF库的文件路径：PRO_GROUP_DIR 指定UDF库文件的路径； 二维图设置文件路径：DRAWING_SETUP_FILE 通过它来指定你的二维图设置文件（*.dtl）的路径来实现二维图的设置; 打印配置文件路径：PRO_PLOT_CONFIG_DIR 通过它使系统找到你的打印配置文件所在的路径； 搜索路径设置：SEARCH_PATH 中文环境设置：Pro/E自从2000I的版本后开始支持中文环境，对使用菜单进行汉化。MENU_TRANSLATION就是设置汉化方式的，它的选择项有YES和NO两个，分别表示全部汉化和不汉化。如果你想使用英汉对照的菜单，就要把设置栏中选BOTH。前提是你的Pro/E的许可证文件包含相应的模块，否则也不会起作用。6. 介绍几例Pro/E在DOS窗口下有用的命令. (存放位置在Pro/E安装路径下的BIN文件中)。 purge ：这是最常用的命令，主要是把建模过程中产生的大量Trail文件和多次存盘产生的版本文件清除，以释放更多的硬盘空间。命令执行后只保留最新的Trail文件和版本文件。使用此命令必须在准备清除文件的目录下进行，例如要清除的文件在D:work01中，则应在DOS下切换到此目录，然后运行purge命令。 ptcstatus：查看您的许可证文件的占用情况，可以罗列出正在使用这个许可证文件的用户信息。 pu_id：这是查看您的主机网卡号的命令，也就是您申请Pro/E的许可证文件时要用到的网卡号。
