JTW-LD-L805线型感温火灾探测器安装使用说明书

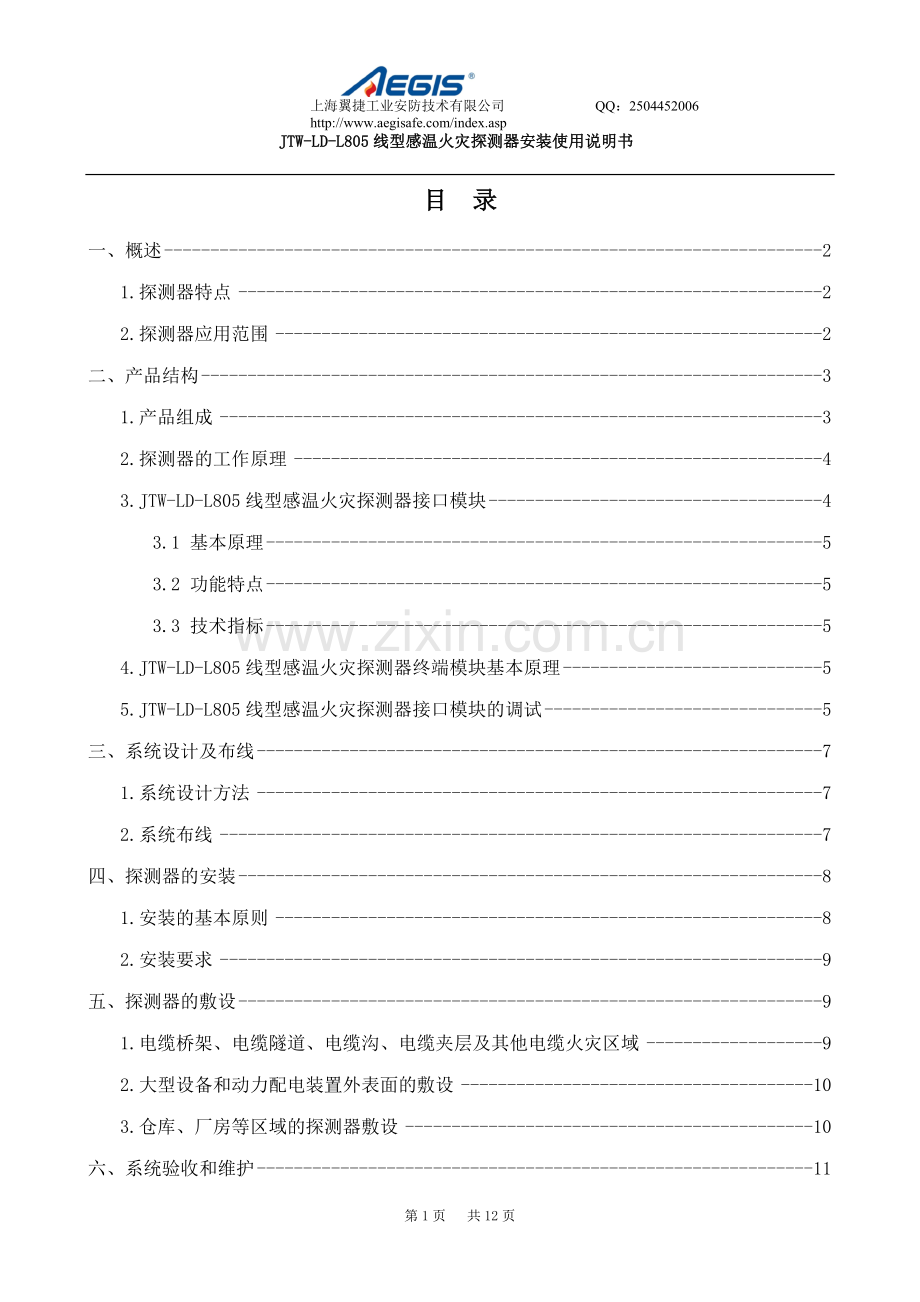

目 录
一、概述 2
1.探测器特点 2
2.探测器应用范围 2
二、产品结构 3
1.产品组成 3
2.探测器的工作原理 4
3.JTW-LD-L805线型感温火灾探测器接口模块 4
3.1 基本原理 5
3.2 功能特点 5
3.3 技术指标 5
4.JTW-LD-L805线型感温火灾探测器终端模块基本原理 5
5.JTW-LD-L805线型感温火灾探测器接口模块的调试 5
三、系统设计及布线 7
1.系统设计方法 7
2.系统布线 7
四、探测器的安装 8
1.安装的基本原则 8
2.安装要求 9
五、探测器的敷设 9
1.电缆桥架、电缆隧道、电缆沟、电缆夹层及其他电缆火灾区域 9
2.大型设备和动力配电装置外表面的敷设 10
3.仓库、厂房等区域的探测器敷设 10
六、系统验收和维护 11
1.人工模拟火警的试验方法 11
2.系统维护 11

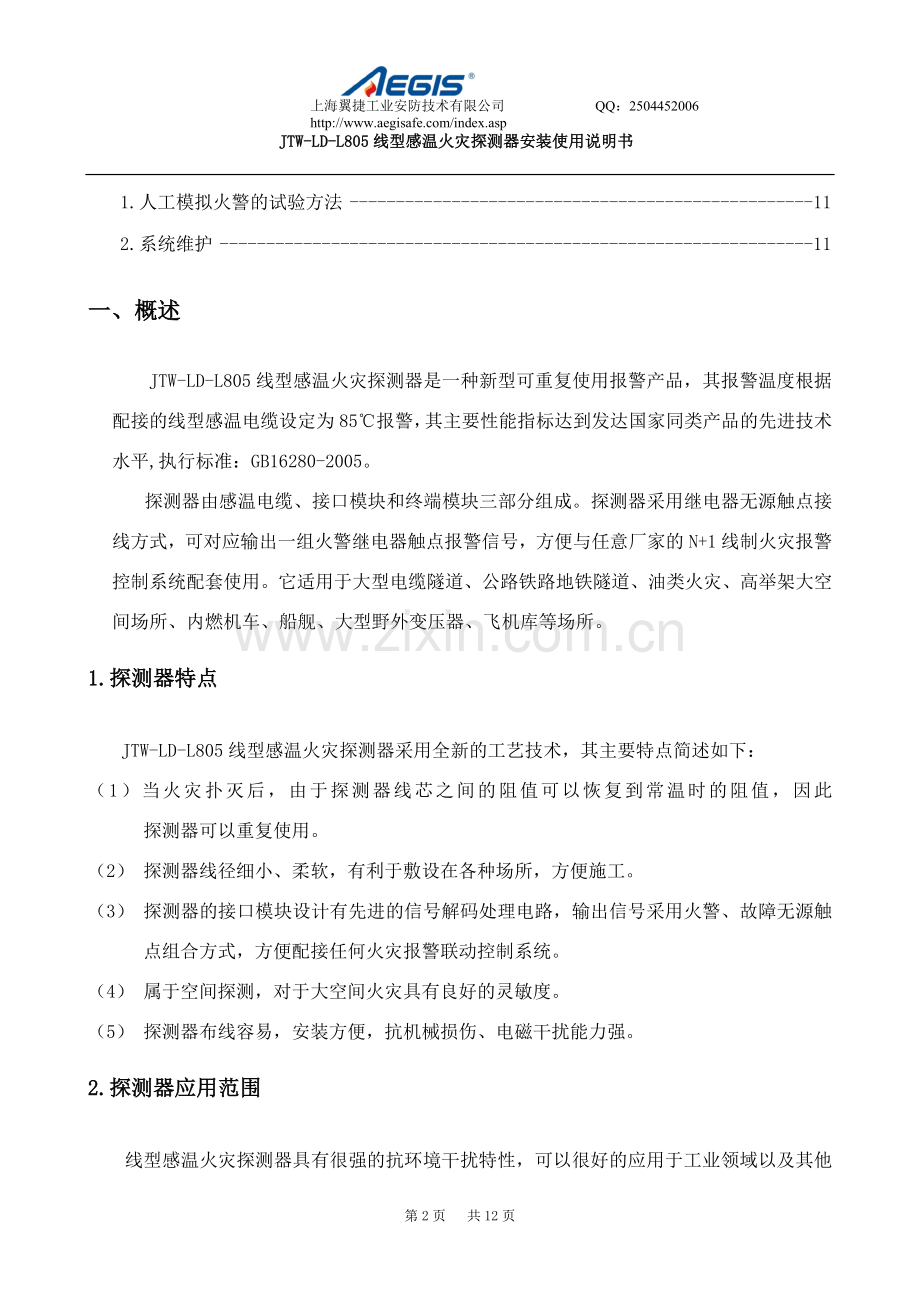

一、概述
JTW-LD-L805线型感温火灾探测器是一种新型可重复使用报警产品，其报警温度根据配接的线型感温电缆设定为85℃报警，其主要性能指标达到发达国家同类产品的先进技术水平,执行标准：GB16280-2005。
探测器由感温电缆、接口模块和终端模块三部分组成。探测器采用继电器无源触点接线方式，可对应输出一组火警继电器触点报警信号，方便与任意厂家的N+1线制火灾报警控制系统配套使用。它适用于大型电缆隧道、公路铁路地铁隧道、油类火灾、高举架大空间场所、内燃机车、船舰、大型野外变压器、飞机库等场所。
1.探测器特点
JTW-LD-L805线型感温火灾探测器采用全新的工艺技术，其主要特点简述如下：
（1）当火灾扑灭后，由于探测器线芯之间的阻值可以恢复到常温时的阻值，因此 探测器可以重复使用。
（2） 探测器线径细小、柔软，有利于敷设在各种场所，方便施工。
（3） 探测器的接口模块设计有先进的信号解码处理电路，输出信号采用火警、故障无源触点组合方式，方便配接任何火灾报警联动控制系统。
（4） 属于空间探测，对于大空间火灾具有良好的灵敏度。
（5） 探测器布线容易，安装方便，抗机械损伤、电磁干扰能力强。
2.探测器应用范围
线型感温火灾探测器具有很强的抗环境干扰特性，可以很好的应用于工业领域以及其他特殊领域的许多场所。尤其可以用于不能采用其他形式探测器的场所，另外探测器维护工作量低的特性还提供了人员不便于靠近或对人体有危害场所的火灾探测解决方案。探测器主要的适用范围包括：
◆电缆设施：如电缆隧道、电缆竖井、电缆夹层、电缆桥架等；
◆油类设备区：如液压站、润滑油库、油灌区等；
◆皮带传输类：如运煤、运料皮带、自动化生产线等；
◆电力设施：配电装置、开关设备、变压器、变电站电力切换装置等；
◆化学品储存及生产工厂；
◆高举架仓库、货架库、粮库等；
◆石油钻井平台区域；
◆工业过程及材料输送系统；
◆桥梁、码头及海运船只等；
◆飞机库及其他开阔空间；
◆计算机房、电气控制室以及其他洁净厂房等；
◆需特殊防火设计的其他设施或区域。
二、产品结构
1.产品组成
JTW-LD-L805线型感温火灾探测器由感温电缆、接口模块和终端模块三部分组成，具体组成见图2-1所示：

图2-1 JTW-LD-L805线型感温火灾探测器组成图

2.探测器的工作原理
线型感温火灾探测器的感温电缆由内导体（两芯无极性）、绝缘层、金属编织屏蔽层组成（见图2-2所示）。其中绝缘层的绝缘材料是一种特殊的热敏材料，因此两根内导体之间的电阻呈负温度特性。
负温度系数的特征表现为一个对数函数，即常温下探测器的电阻值将远大于异常温度下的电阻值。为了保证系统能够准确感知温度的变化，探测器必须与专用的接口模块相连，通过合理的模块参数设定，可以有效地探测温度异常现象。

图2-2 JTW-LD-L805线型感温火灾探测器感温电缆结构
3.JTW-LD-L805线型感温火灾探测器接口模块
JTW-LD-L805线型感温火灾探测器接口模块的作用在于监视探测器的温度变化，并可以针对温度异常升高（如发生火灾）情况报警，针对探测器开路、短路报故障，是线型感温火灾探测器的重要组成部分。外形尺寸如图2-3所示：

图2-3 JTW-LD-L805线型感温火灾探测器接口模块结构图（单位：mm）
3.1 基本原理
JTW-LD-L805线型感温火灾探测器接口模块与一定长度的线型感温火灾探测器和终端模块连接使用，模块内设信号处理电路，对探测器进行连续的监视，对于异常情况造成的探测器温度升高和开路、短路情况，接口模块能对其进行综合判断处理，分别驱动火警、故障输出电路。
3.2 功能特点
★可实现一级报警信号输出，报警阈值不受探测器长度变化的影响。
★可以监视探测器的开路、短路故障，报警阈值为85℃的产品响应时间在15S以内。
★具有系统自学习功能，对环境温度变化进行自动补偿。
★完全电气隔离设计，提高了系统的抗干扰能力。
★连接接口：火警信号与故障信号合成为两线(N+1线制接口)输出，可与任意厂家的N+1线制火灾报警控制系统进行连接。
★模块盒体具有很好的防尘防水性能。其防护等级达到IP65，抗冲击性能达到IK 07，保证信号处理电路工作正常。
3.3 技术指标
项 目
参 数
项 目
参 数
工作电压
DC20～30V
静态监视电流
≤30mA
故障状态电流
≤15mA
火警动作电流
≤40mA
火警、故障继电器触点容量
1A/24VDC
响应时间
<15s(1米受热)
环境温度
-10℃～+60℃
环境湿度
≤92%RH
最小报警长度
1米
最大使用长度
200米
外型尺寸
（158 X 90 X 61）mm
颜色
银白色盒体，深蓝色面膜
重量
385g
指示灯
火警、运行、故障指示
4.JTW-LD-L805线型感温火灾探测器终端模块基本原理
在正常情况下，终端模块中通过微弱的电流，使整个探测器形成一个闭合的环路，终端模块成为信号解码器平衡电路的一部分。当发生开路、短路现象后，终端模块中电流发生变化，L805线型感温火灾探测器接口模块能立即检测出终端模块的电流变化，从而输出故障信号。JTW-LD-L805线型感温火灾探测器终端模块外形尺寸如图2-4所示：

图2-4 JTW-LD-L805线型感温火灾探测器终端模块外形尺寸（单位：mm）
5.JTW-LD-L805线型感温火灾探测器接口模块的调试
（1）打开接口模块上部盒盖，依次接入电源线和电缆线，其中24V电源线正极接“电源+”端子，电源线负极接“电源-”端子，电缆内导体（电缆芯）接在图2-5所示的电缆接线端子上（不分极性），电缆的金属屏蔽层在强电磁干扰场所应接至大地端，并且此大地端子直接用屏蔽线接大地。接线端子见图2-5所示：

图2-5 JTW-LD-L805线型感温火灾探测器接口模块外接接线端子图
（2）确保连接无误，开通电源后即可正常工作。如果黄色LED灯亮，请检查终端盒电缆接口或者接口模块电缆接口处的电缆，确认两根电缆芯没有打结短路或折断开路，排除故障后再进行正常调试。
（3）故障排除后，绿色LED灯亮，同时可听到故障继电器闭合的“嗒”的一声，表示接口模块现场调试成功。
（4）调试正常后，可以进行模拟火警、故障试验。
（5）打开终端模块上部盒盖，按住火警测试按键“TEST FIRE”，保持3秒左右，接口模块火警LED灯常亮，火警继电器闭合，“火警输出”端子呈短路状态，向火灾报警控制器输出火警信号。
（6） 断开电缆的一端，故障LED灯常亮，故障继电器释放，输出故障信号。
（7） 接口模块现场调试完毕后，断电，重新接好电缆，整理检查各种接线，盖好接口模块和终端模块的上部盒盖。
（8） 调试完毕，通电运行。
三、系统设计及布线
1.系统设计方法
设计前的准备：明确探测器安装位置的环境温度变化范围；探测器的使用长度；应当选用的感温电缆的型号。
2.系统布线
（1）系统的接线方式：详见图3-1。
★温馨提示：感温电缆的正确接线方式：感温电缆外形为扁平形状，接线时应先将电缆头部及尾部用刀具沿着电缆中心线将其分割成两半约6cm长，然后将其折叠在一起，穿过防水接头接口模块及终端模块。

图3-1 JTW-LD-L805线型感温火灾探测器系统接线图
四、探测器的安装
1.安装的基本原则
（1）探测器必须以连续的、无抽头或分支的连续布线方式安装，并严格按照国家规范要求进行。
（2）探测分区的划分依据规范进行，结合探测区域的特征和环境温度，决定探测器使用的长度和回路数。
（3）探测器接口模块和终端模块安装时一定要正放且盒盖上的螺钉必须拧紧。
（4）感温电缆与接口模块间可以采用信号电缆连接，要求绝缘电阻大于1500MΩ，电缆的内阻小于100Ω。安装尺寸见图4-1所示。

图4-1 JTW-LD-L805线型感温火灾探测器安装尺寸图（单位：mm）
2.安装要求
探测器虽然具有一定的抗机械损伤能力，但其温度特性对探测器的绝缘性能要求极高，在探测器安装过程中的部分损伤问题很难从外表看出来，一段时间运行后可能导致不必要的误报警，因此其不能等同于一般电缆处理，应当尽量避免机械损伤。一般要求如下：
★ 应当尽量避免重物压在探测器上。
★ 探测器安装应避免有机械损伤的场所。
★ 避免将探测器锐角折弯使用。
★ 避免在探测器上涂刷腐蚀性物质。
五、探测器的敷设
1.电缆桥架、电缆隧道、电缆沟、电缆夹层及其他电缆火灾区域
对于电缆区域的火灾探测，线型感温火灾探测器可以采用正弦波接触式敷设或直线悬挂敷设。这种方式对火灾探测效果较好，但是在工程应用中，为了抽换探测器的方便，采用将探测器架空的安装方式。这种方式对于火灾探测效果一样好。注：探测器架空安装时，宜在动力电缆拖架中心位置布置，当拖架宽度超过600mm时宜安装2根探测器。具体安装见图5-1所示。

图5-1 电缆桥架、电缆隧道、电缆沟、电缆夹层等区域探测器安装方式
2.大型设备和动力配电装置外表面的敷设
由于线型感温火灾探测器的特性，其可以方便的用于大型设备、动力配电装置的火灾探测，敷设方式很灵活。一般可以采用扎结工具固定，皮带状敷设，具体安装见图5-2所示。

图5-2 大型设备和动力配电装置探测器敷设方式
3.仓库、厂房等区域的探测器敷设
线型感温火灾探测器可以广泛应用于工业仓库、厂房，敷设方式可以根据被保护对象的火灾发生发展的特点进行选择。一般可以采用顶棚装、墙壁装、沿货架方向的水平、正弦波敷设，具体安装见图5-3所示。

图5-3 仓库、厂房等区域探测器敷设方式
六、系统验收和维护
1.人工模拟火警的试验方法
（1）可以采用试验温箱进行模拟试验，方法是采用该装置在终端前1米处进行试验，优点是温箱温度可以连续调节，对探测器无损害，温度降低后探测器可以重复使用。
（2）条件允许，可在距终端0.5米以远处将不少于1米长的一段电缆快速放入100℃水中，控制器应在15秒以内发出声光报警信号。
2.系统维护
（1）每隔半年进行一次火警、故障模拟试验。打开终端模块上部盒盖，按住火警测试按键“TEST FIRE”，保持5秒左右，接口模块火警LED灯常亮，火警继电器闭合，“火警输出”端子呈短路状态，向火灾报警控制器输出火警信号；断开电缆的一端，故障LED灯常亮，故障继电器释放，输出故障信号。
（2）每隔一年，应进行一次打压试验，应不出现击穿等问题。
（3）不定期检查探测器是否有破损现象，对于外护套受损破裂的应及时采取防水处理措施。
