一、螺纹滚压及平面搓丝板的应用
　　螺纹滚压是一种冷锻压工艺，靠材料的塑性移动成形螺纹和其他形状。
　　平面搓丝板是用在往復式螺纹滚压机上，这类螺纹滚压机有很多型号，每种型号有一定的直径范围和长度范围。机上有两块搓丝板，一个是固定的，另一个是活动的，两模具滚压表面是互相对面定位的。在机器的行程中，螺纹和其他形状一次被滚压在坯件上。
　　滚压螺纹有很多优点：螺纹质量精确可靠、无碎屑、节约原材料、降低生产成本、生产效率高。
　　可进行滚压的材料有：钢(包括不锈钢和工具钢)、铝、铜、铍、钛、金、银以及尼龙和塑料等。

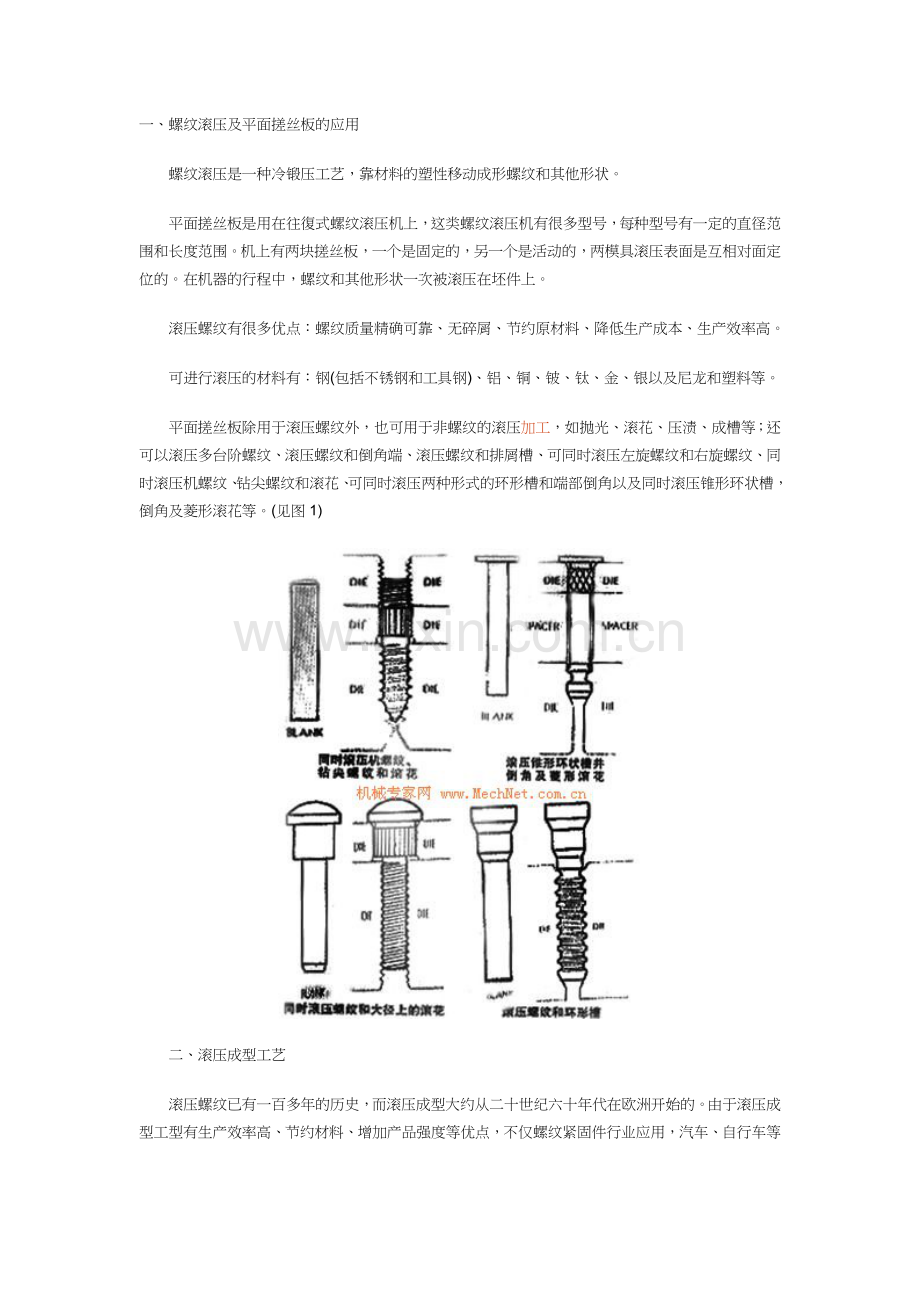

　　平面搓丝板除用于滚压螺纹外，也可用于非螺纹的滚压加工，如抛光、滚花、压渍、成槽等；还可以滚压多台阶螺纹、滚压螺纹和倒角端、滚压螺纹和排屑槽、可同时滚压左旋螺纹和右旋螺纹、同时滚压机螺纹、钻尖螺纹和滚花、可同时滚压两种形式的环形槽和端部倒角以及同时滚压锥形环状槽，倒角及菱形滚花等。(见图1)

　　二、滚压成型工艺
　　滚压螺纹已有一百多年的历史，而滚压成型大约从二十世纪六十年代在欧洲开始的。由于滚压成型工型有生产效率高、节约材料、增加产品强度等优点，不仅螺纹紧固件行业应用，汽车、自行车等工业部门也采用滚压成型工艺加工形状复杂的零件。随着技术的进步和生产的发展，滚压成型工艺越来越受到人们的关注。
　　1、滚压成型的特点

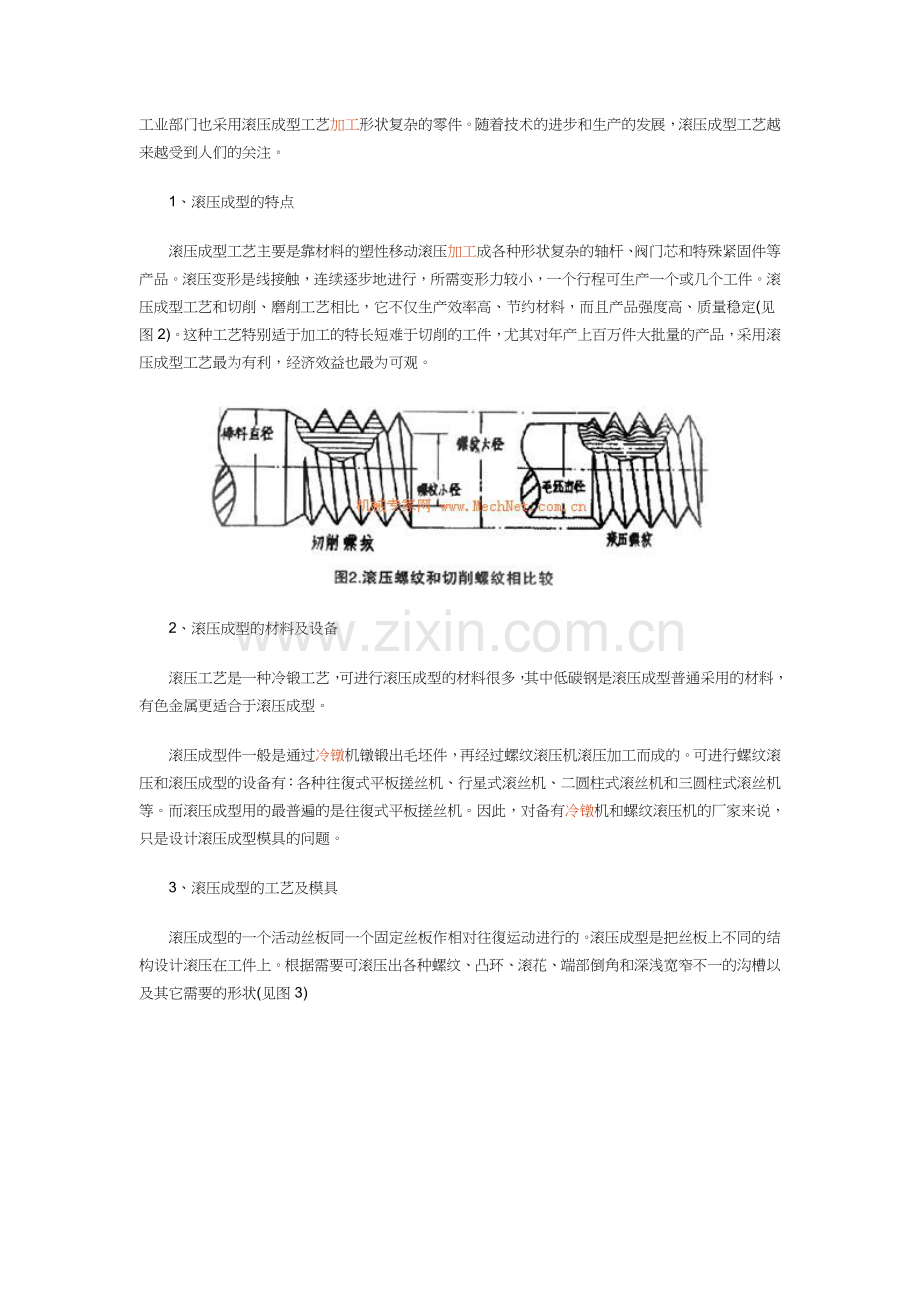

　　滚压成型工艺主要是靠材料的塑性移动滚压加工成各种形状复杂的轴杆、阀门芯和特殊紧固件等产品。滚压变形是线接触，连续逐步地进行，所需变形力较小，一个行程可生产一个或几个工件。滚压成型工艺和切削、磨削工艺相比，它不仅生产效率高、节约材料，而且产品强度高、质量稳定(见图2)。这种工艺特别适于加工的特长短难于切削的工件，尤其对年产上百万件大批量的产品，采用滚压成型工艺最为有利，经济效益也最为可观。

　　2、滚压成型的材料及设备
　　滚压工艺是一种冷锻工艺，可进行滚压成型的材料很多，其中低碳钢是滚压成型普通采用的材料，有色金属更适合于滚压成型。
　　滚压成型件一般是通过冷镦机镦锻出毛坯件，再经过螺纹滚压机滚压加工而成的。可进行螺纹滚压和滚压成型的设备有：各种往復式平板搓丝机、行星式滚丝机、二圆柱式滚丝机和三圆柱式滚丝机等。而滚压成型用的最普遍的是往復式平板搓丝机。因此，对备有冷镦机和螺纹滚压机的厂家来说，只是设计滚压成型模具的问题。
　　3、滚压成型的工艺及模具
　　滚压成型的一个活动丝板同一个固定丝板作相对往復运动进行的。滚压成型是把丝板上不同的结构设计滚压在工件上。根据需要可滚压出各种螺纹、凸环、滚花、端部倒角和深浅宽窄不一的沟槽以及其它需要的形状(见图3)

　　滚压成型比滚压螺纹要更复杂，要求更高。其模具设计是根据工件的不同形状，把搓丝板设计成一个截面或几个截面，可采用同步式；也可采用分级式。当毛坯沿轴线的直径大小相同或基本相同时，可采用同步式滚压成型；当毛坯件沿轴线的直径大小不相同时，需要滚压几种不同结构的直径时，则采用分级式滚压成型。一般可一次滚压成型，形状复杂的也可两次滚压成型(见图4、图5)。

　　滚压成型是一种先进的加工工艺，它的显著工艺特点受到国内外汽车行业的重视。美国、日本、英国、德国、法国和俄罗斯等国均大力发展这种工艺，美国用滚压成型工艺加工汽车转轴，每分钟达200件，比原切削加工提高40多部。英国、日本汽车工业也采用滚压工艺生产汽车连杆零件。
