simulink中，示波器X、Y坐标轴的设置
2010-12-07 17:55:20| 分类： 默认分类 | 标签： |字号大中小 订阅
在command windows中输入
>> set(0,'ShowHiddenHandles','on');
>> set(gcf,'menubar','figure');
调出普通figure的菜单，进行必要的编辑：

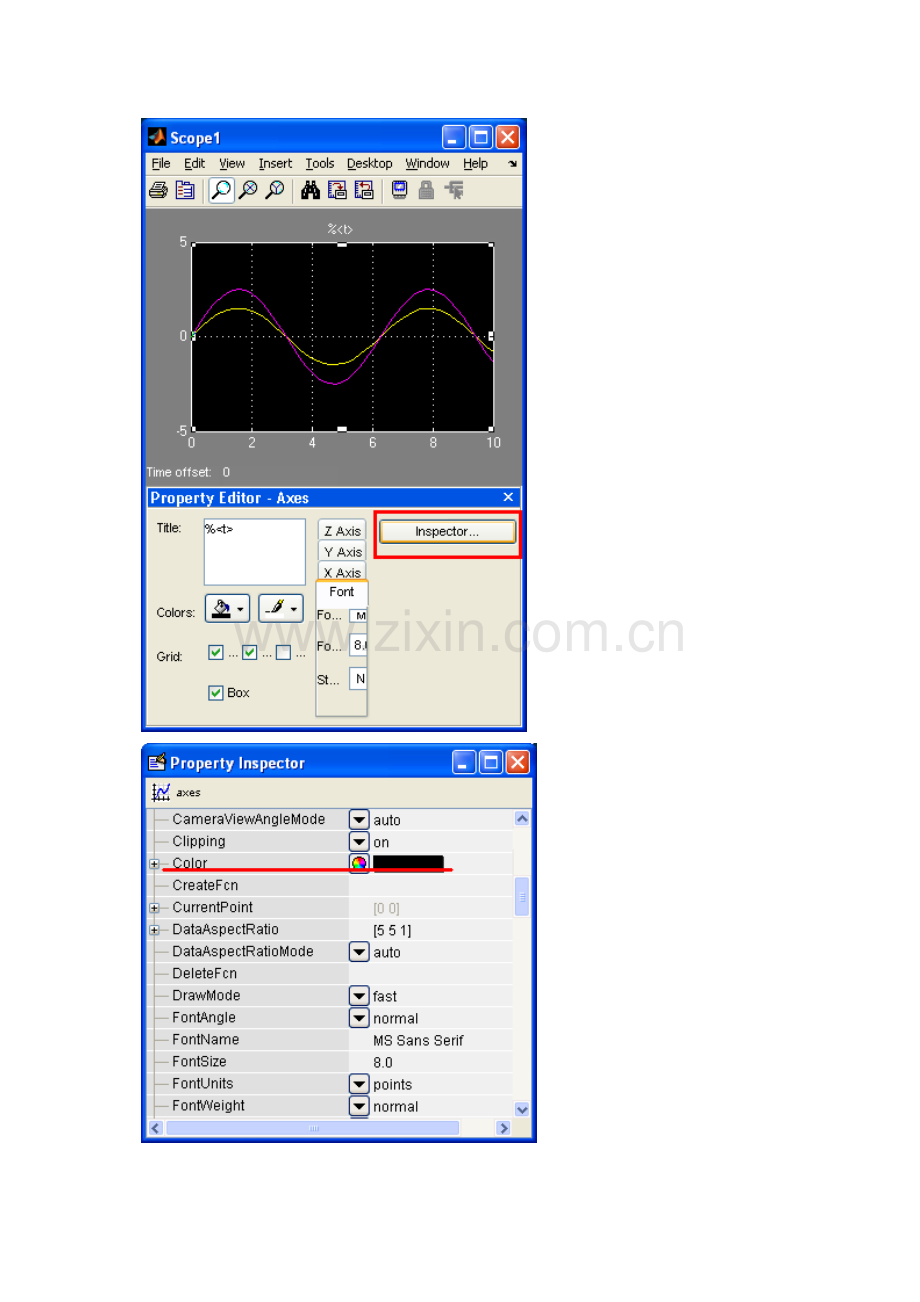

Edit->Axes Properties->会弹出Property Editor->Inspector，可设置图形背景颜色，X、Y轴的颜色及刻度等。如下：

insert——>axes——>鼠标会变成十字形状_——>在图像的任意一处双击——>也会跳出PropertyEditor——>选中style在窗口的右边会出现color——>这时就可以任意修改背景颜色和坐标颜色了。
跳出PropertyEditor后，点击Inspector，在Color中，也可以修改背景颜色。

在XTick中，点击右边红色的方框所示处，会显示X轴的各个值，如下所示。可以按意愿进行修改。

同理，在YTick中，点击右边红色的方框所示处，会显示Y轴的各个值，如下所示。可以按意愿进行修改。

在任意一个数值上单击，即选中该数据，然后点击“Append”，就复制了一个，然后“Append”就变成了“Insert”，即可按
意愿添加，删除。在数据上面“双击”，即可更改数据。最后，单击“OK”，即可。
