铣刀基础知识.ppt

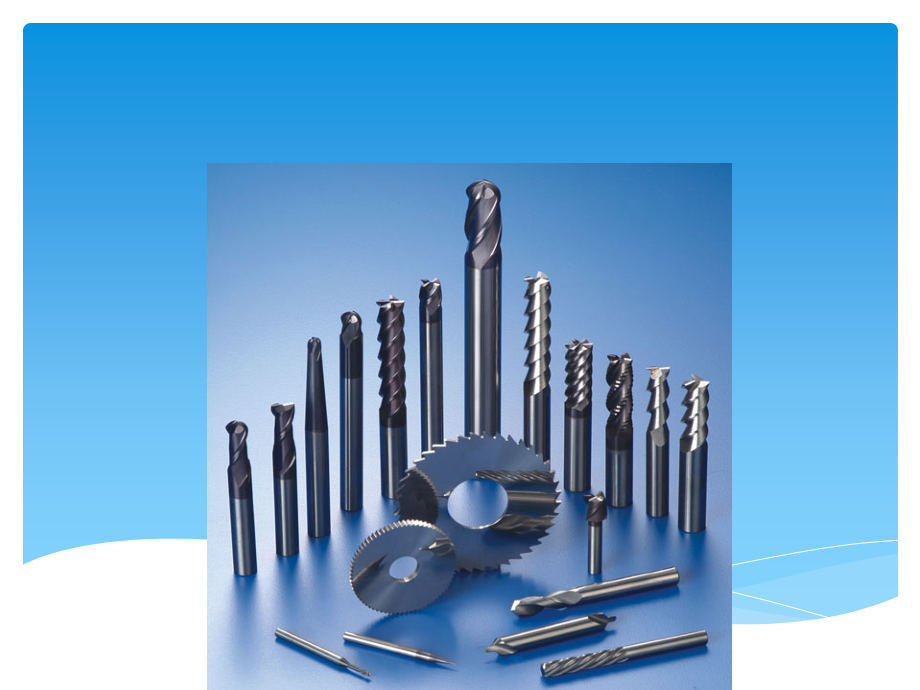

,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,铣刀基础知识,铣刀的来历,铣刀即为,具有圆柱体外形,并在圆周及底部带有切削刃,使其进行旋转运动来切削加工工件的切削刀具。,铣刀其实来源于刨刀。因为刨刀上只有一面有刀刃，刨刀在来回走动时，也只有一面又切削作用，那么刨刀回来的时间就完全浪费掉了。再者，刨刀的刀刃很窄，因此其加工的效率很低。人们为了克服这一缺点，就将其进行改进，办法就是将刨刀装在一根轴上，使其快速旋转，让工件慢慢从下面走过，这样就节省了时间，这就是原始的铣刀，也叫做单刃铣刀。经过长期的发展，才有了现在各式各样的铣刀。,铣刀的分类,1,、按刀齿的方向：分为,直齿铣刀,和,螺线齿铣刀,。,2,、按齿背形式：分为,尖齿铣刀,和,铲齿铣刀,。,3,、按结构：分为,整体式,、,焊接式,、,镶齿式,、,可转位式,。,4,、按用途：分为,圆柱铣刀,、,面铣刀,、,盘铣刀,、,锯片铣刀,、,立铣刀,、,键槽铣刀,、,模具铣刀,、,角度铣刀,、,成形铣刀,等。,按刀齿的方向分类,1.,直齿 铣刀的刀齿是直的，和铣刀轴线平行。但是现在普通铣刀已经很少再做成直齿的了。因为这种铣刀的全部齿长同时和工件 接触，又同时离开工,件，并且前一齿已经离开,，后面的一齿可能还没有,和工件接触，容易产生震,动，影响加工精度，也减,短铣刀的寿命。,2,、螺线齿 这种铣刀有左手和右手的区别，如图所示。由于刀齿是斜绕在刀身上的，在加工时，前面的齿还没有离开，后面的齿就已经开始切削。这样在加工时就不会发生震动，加工表面也就会光些。,按齿背形式分类,1,、尖齿铣刀 这种铣刀容易制造，因此应用也很广。铣刀的刀齿用钝以后是在工具磨床上用砂轮磨刀齿的后刀面，前刀面在制作西倒是已经做好了，不需再磨。,按齿背形式分类,2,、铲齿铣刀 这种铣刀的后刀面不是平的，而是曲线的。后刀面是在铲齿车床上做出来的。铲齿铣刀用钝以后，只需磨前刀面，而不需磨后刀面。这种铣刀的特点就是在磨前刀面时不影响刀齿的形状。,按结构分类,1,、整体式：刀体和刀齿是制成一体的。制造比较简便，但是大型的铣刀一般不做成这种的，因为比较浪费材料。,2,、焊接式：刀齿用硬质合金或其他耐磨刀具材料制成,并钎焊在刀体上。,按结构分类,3,、镶齿式：这种铣刀的刀体是普通钢料做成，而把工具钢的刀片镶到刀身上去。大型的铣刀多半采用这种方法。用镶齿法制造铣刀可以节省工具钢材料，同时万一有一个刀齿用坏，还可以拆下来重新换一个好的，不必牺牲整个铣刀。但是小尺寸的铣刀因为地位有限，不能利用镶齿的方法。,按结构分类,4,、可转位式：将能转位使用的多边形刀片用机械方法夹固在刀杆或刀体上的铣刀。,在切削加工中,当一个刃尖磨钝后,将刀片转位后使用另外的刃尖，这种刀片用钝后不再重磨。可转位式铣刀和其它种类的铣刀相比有以下,优点,：,避免了硬质合金钎焊时容易产生裂纹的缺点；,可转位刀片适合用,气相沉积法,在硬质合金刀片表面沉积薄 层更硬的材料,(,碳化钛、氮化钛和氧化铝,),以提高切削性能；,换刀时间短；,由于可转位刀片是标准化和集中生产的,刀片几何参数易于一致,切屑控制稳定。,可转位式铣刀和刀片,圆柱铣刀,圆柱铣刀,也叫普通平铣刀。,这种铣刀是安装在一根细,长的刀轴上，因此在安装,和使用时都必须特别注意，,特别要注意它的旋转方向，,图中实线的方向是正确的，,虚线的方向是错误的。,底部带刃,(,),铣床,(,),的,立铣刀,（）,何为立铣刀,？,圆,周面,及底部带有切削刃的柄式铣刀,立铣刀的应用,立铣刀各部的形,状,及名称,容屑槽形状,刃,刃,刃,刃,刃,刃数,及刚,性,容屑室大则切屑排出性好,。,刚性好则不易折断,、,挠曲也小,。,大,小,小,大,刃,刃,刃,刃,容屑室,刚,性,决定,刃部形状,的,要素,1,圆,周刃形状,直线,刃,圆锥,刃,决定,刃部形状,的,要素,3,端,部,形状,尖角形,球头形,R,圆角形,切,削,刃,的,形状,直,线,切,削,刃,带断屑槽的,切,削,刃,波,纹,状切,削,刃,决定,刃部形状,的,要素,底刃,的,形状,中心刃型 中心孔型,决定,刃部形状,的,要素,端铣刀,端铣刀就是用刀具顶端的刀齿来担任削工作的刀具。如果铣刀的直径比工件的加工面小，则铣刀圆周上的刀齿也可以担任切削工作，分几次把一个工件表面铣平。,面铣刀,面铣刀主切削刃分布在圆柱或圆锥表面上，端部切削刃是主切削刃，端面上分布着副切削刃。主要用于加工台阶面和平面，生产效率高。,键槽铣刀,键槽铣刀一般只有两个刀瓣，圆柱面和端面都有切削刃。加工时，先轴向进给达到槽深，然后沿键槽方向铣出键槽全长。主要用于加工圆头封闭键槽。但是键槽的种类有很多，比如有一种键槽是圆底的，键是半圆形的，叫做半圆键。则铣这种键槽的铣刀就叫做半圆键铣刀。,半圆键铣刀,盘铣刀,盘铣刀,：两面刃，加工台阶面；三面刃（可分为,直齿、错齿和镶齿三种），加工槽；槽铣刀，加工,凹槽，卧式铣床,T,形槽铣刀,一般机床上都有,T,形槽，这种,T,形槽的铣法是先铣一条直槽，然后再用,T,形槽铣刀铣出底下的平槽来，如图所示。,燕尾槽铣刀,燕尾槽铣刀就是用来铣燕尾槽的。,侧铣刀,侧铣刀主要是用来铣沟槽的，所以铣刀上三面都有刀刃，就是两侧和圆周上都有刀刃。侧铣刀也分为两种，一种是圆周上齿的刀刃和轴线平行，如图,1,所示；另一种其齿的刀刃是交错排列的，如图,2,所示。第二种比第一种有更大的容屑间隙，更容易切削，因此可以采用较大的切削速度和进给量。,侧铣刀,1,2,侧铣刀,但是这种铣刀有个很大的缺陷，那就是铣刀用钝以后，三面的刀刃都要重磨，才能再用。这样一来两面有刀刃的地方就比原来窄了，再铣出来的沟槽就比以前窄些。如果想要保持沟槽的宽窄一样，可以用两把侧铣刀拼起来用，如图所示，两个铣刀的中间再垫上可以更换的垫圈，这样就可以通过调整垫圈的厚薄来调整铣刀的宽窄了。,模具铣刀,模具铣刀是由立铣刀演变而成的，主要用于加工模具型腔或凸模成形表面。按工作部分外形可分为锥形平头、圆柱形球头、圆锥形球头三种。,硬质合金模具铣刀用途非常广泛，除可铣削各种模具型腔外，还可代替手用锉刀和砂轮磨头清理铸、锻、焊工件的毛边，以及对某些成形表面进行光整加工等。该铣刀可装在风动或电动工具上使用，生产效率和耐用度比砂轮和锉刀提高数十倍。,锯片铣刀,锯片铣刀即为切削刃在外圆周上，用来下料或加工窄槽的铣刀。,角度铣刀,角度铣刀,:,用于铣削成一定角度的沟槽，有单角和双角铣刀两种。,单角铣刀,双角铣刀,螺纹铣刀,螺纹铣刀顾名思义就是用来加工螺纹的铣刀,成形铣刀,成形铣刀用于加工成形表面，其刀齿廓形根据被加工工件的廓形来确定。,成形铣刀,圆弧成形铣刀,齿轮成形铣刀,铣刀的安装,铣刀又分为,带柄铣刀,和,带孔铣刀,。像立铣刀，端铣刀等都属于是带柄铣刀；而像圆柱铣刀，锯片铣刀等则属于带孔铣刀。,带柄铣刀,带孔铣刀,带孔铣刀的安装,在卧式铣床上一般使用拉杆安装铣刀，如图所示。刀杆一段安装在卧式铣床的刀杆支架上，刀杆穿过铣刀孔，通过套筒将铣刀定位，然后将刀杆的锥体装入机床主轴锥孔，用拉杆将刀杆在主轴上拉紧。铣刀应尽量靠近主轴，减少刀杆的变形，提高加工精度。,带孔铣刀的安装,立铣刀加工,盘铣刀的制造,端铣刀的制造与应用,双主轴车床,
