basler相机设置详解.doc

请按如下顺序设置相机IP：
一、 确定与相机连接的网卡（1G速率）

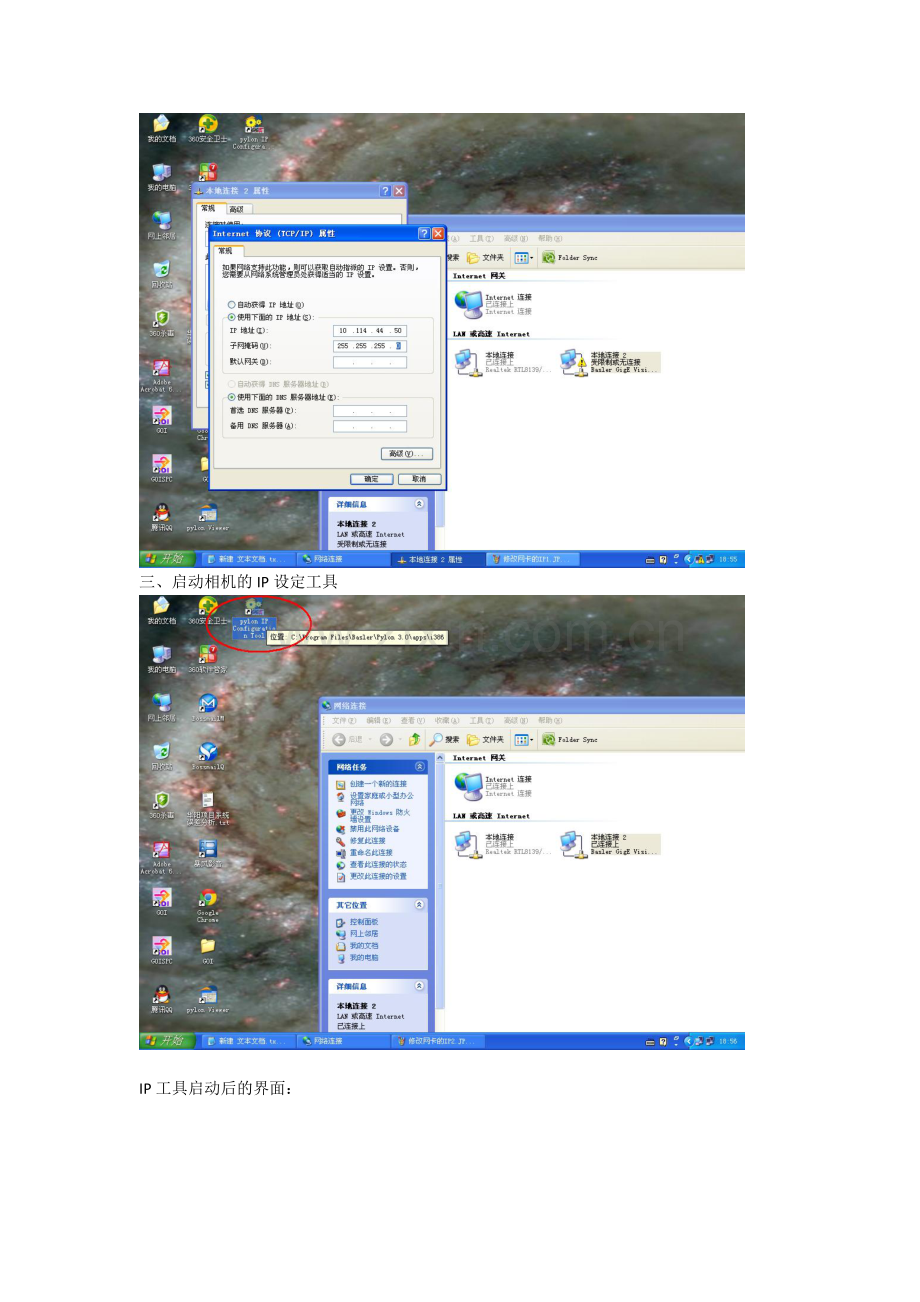

二、 设定网卡IP：

三、 启动相机的IP设定工具

IP工具启动后的界面：

按IP工具中右上角第2个按钮“Change Configuration”后弹出对话框
修改相机IP地址“10.114.44.70”与子码掩码“255.255.255.0”，确认。

对话框确认后的画面：
按右上角第3个按钮“Write Configuration”

得到下图：注意红圈内的内容错误：

再次修改：

注意三个红圈中，左下的那个，就是上次“Write Configuration”时错误的那个。

达到这个状态后，再“Write Configuration”，就可以得到下面的状态：

四、 检验上述完全正确IP——》“10.114.44.XX”“10.114.44.YY”，子码掩码255.255.255.0。
五、 正确后，启动另一个工具软件“Pylon Viewer”

点击连续拍照（单次拍照也行），能得到图片即为正常。

设置结束。
