TL-9感应淋浴器使用说明

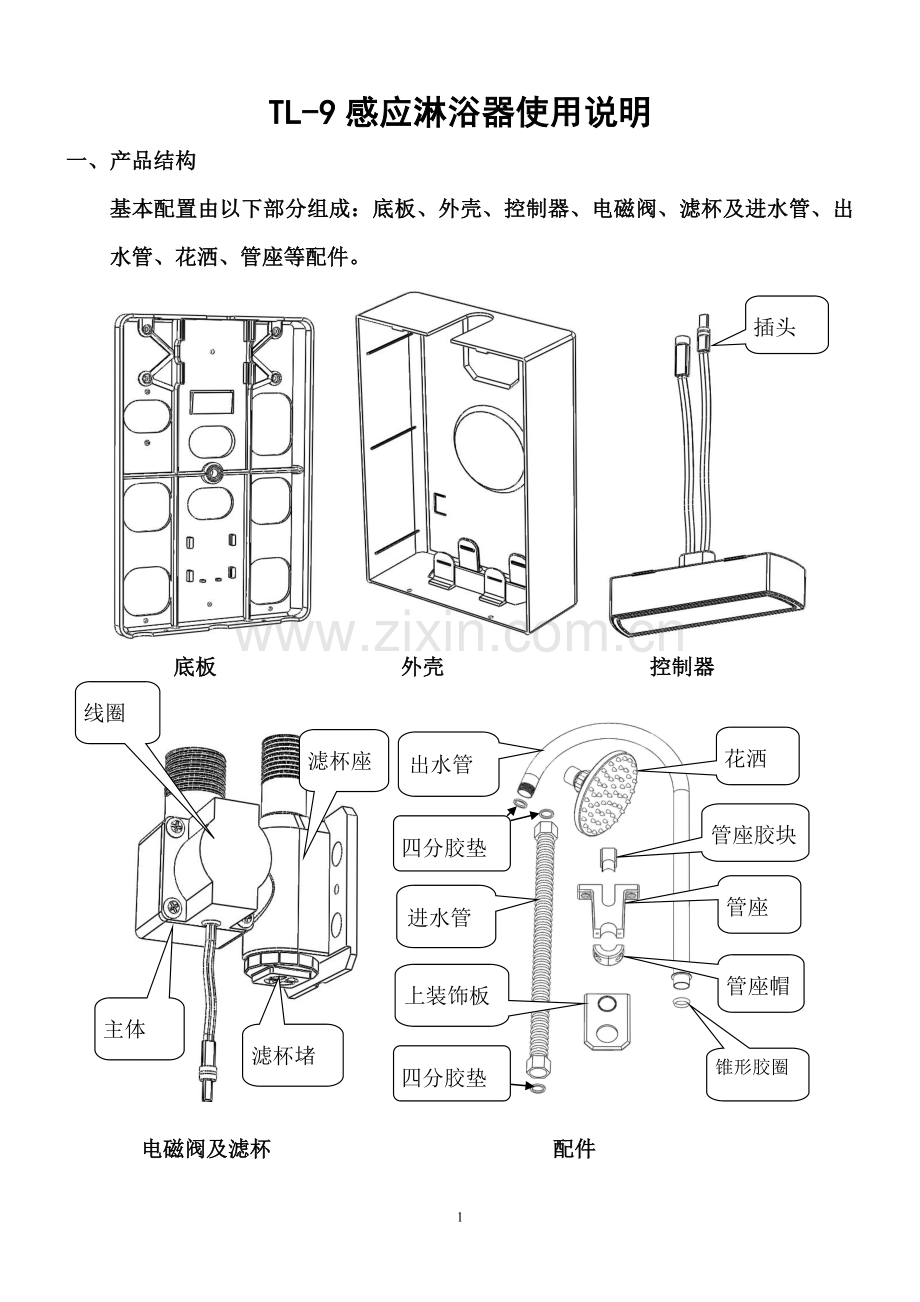

一、 产品结构
基本配置由以下部分组成：底板、外壳、控制器、电磁阀、滤杯及进水管、出水管、花洒、管座等配件。
插头

线圈
底板 外壳 控制器
滤杯座
花洒
出水管

四分胶垫

管座胶块

管座

进水管

上装饰板
管座帽

滤杯堵
主体

四分胶垫

锥形胶圈

电磁阀及滤杯 配件

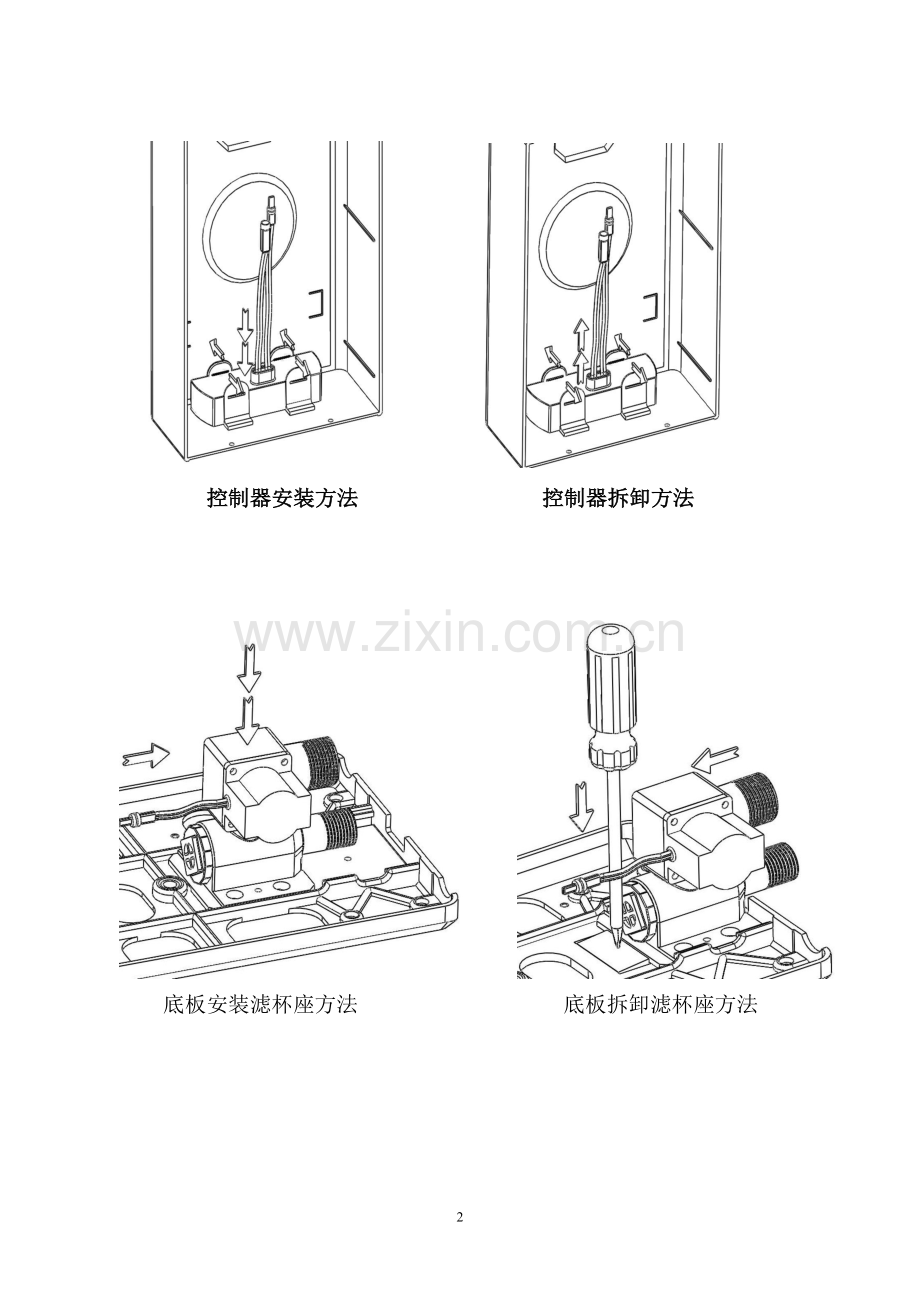

控制器安装方法 控制器拆卸方法

底板安装滤杯座方法 底板拆卸滤杯座方法

安装滤杯座后的示意图 安装控制器后的示意图 进、出水管安装示意图

二、产品主要功能与特点：
1. 节水、卫生：用于公共淋浴场所一切冲水动作自动完成，人体进入红外感应距离范围内无需人为操作，喷头即出水，离开即停水，有效消除细菌交叉感染。节水30-50%。
2. 安装简便：外挂式安装，电磁阀、花洒、冷热水调温阀、感应窗全部放入（300*200*80毫米）的盒中，只需6枚螺钉与墙面固定即可，适用于多种新、改建浴池。
3. 维护方便：电磁阀内设自清洁功能。进水口处设易拆卸过滤网，非专业人员即可轻松维护，双重保护。
4. 给水方式灵活：即可上给水，也可下给水或者后给水；可以单管恒温供水，也可以冷热双管供水；专业设计的冷热调温阀适用不同人对温度的要求，调节方便，且特制的止回塞防止冷热串水。
5. 防水、雾、近物：采用全密封封装，使用寿命长；冬季防雾技术，特别适合北方低气温的场所；专利防近物遮挡功能，避免人为近物遮挡造成常流水。
6. 智   能：控制器采用微电脑控制，出厂时已设定好感应范围，特定环境还可遥控辅助调节感应距离等参数。
7. 安   全：本产品使用24V安全直流电源供电，并且自带漏电保护功能，确保使用安全；花洒弯管采用上出水设计，由专用支架固定，可防止人为恶意拉拽、损坏。
三、 产品工作原理
接通电源后，控制器会向前下方发射具有编码的红外线光波，这种光波碰到人（物）体后，会反射回来并被控制器中的接收管感知，经控制器中的微型电脑判断后立即向淋浴喷头部分发出开阀命令，随即淋浴喷头部分的电磁阀打开，喷头出水。人体离开控制器一定距离后，反射光波减弱，接收管接收不到反射光波，微型电脑判断后立即向淋浴喷头部分发出关阀命令，电磁阀就会自动关闭，水流停止。
二、 技术指标
1. 工作电压：直流24V（也可以采用4节干电池直流6V供电）
2. 静态功耗: ≤0.24W,动态功耗: ≤2.4W
3. 工作水压：0.5～4Kg/cm²
4. 耐水温度：≤60℃（严禁超过）
5. 环境温度：1～50℃
6. 电磁阀寿命：15万次
7. 给水方式：单管恒温（默认），(也可采用冷热供水方式)
8. 出厂设定感应距离:150±10cm（俯射，30×30cm标准白板）。
9. 外形尺寸：外壳尺寸300×200×95（mm），出水管长390mm
三、 产品明装安装步骤（所谓的明装是指主水管安装在墙外）
①设计供水管路②安装供水管路③设置供电电路④管路冲水⑤固定底板⑥连接供电线路⑦通水试验、调整⑧使用

明上给水模式尺寸 明下给水模式尺寸 暗装模式尺寸

上给水安装示意图 下给水安装示意图 暗装示意图
1. 淋浴器专用电源应放在相对干燥、安全、管理人员易于操作的地方，电源到浴室的距离不宜超过50米（特别注意：每一台电源要单独配置电线，不能并联使用），主电源线用RVV2×1.5 mm2 红、黑电源线（线路过长时要加大线号）穿进Ф16 PVC线管，穿线管高度在主供水管的上方5厘米左右为宜，间隔1米用管卡固定，拐弯处用弯头连接，每个喷头上方安装三通接线盒。
2. 主电源线穿过三通接线盒时，应留4cm线长的U型弯，剥皮后按红正黑负极性连接随机配送的电源线，接头处用防水胶布严密缠好，电源线带防水插头的一端甩出留用。
3. 淋浴器安装时，先固定底板，将底板的下沿放到男1.6米、女1.5米处，按底板最外缘的四个固定孔画标记，取下底板，用冲击钻打4个Ф6孔（孔深不少于30mm），塞入Ф6的塑料涨塞，再将底座用4个M4×30不锈钢自攻丝固定。【用冲击钻打瓷砖时，最好用宽胶带粘住打孔位置四周，保证将孔打直打正，不要破坏瓷砖，如有空洞应用木条将涨塞孔塞好。】
4. 在底板上方25厘米处，将固定座按照出水管居中的位置摆正，然后打2个Ф6孔，塞入Ф6的塑料涨塞。
5. 如果电源是走明线，恒温上给水：则在三通接线盒的下方安装φ16mm的PVC线管，其长度与底板上沿对齐即可，把电源线穿入线管中，用本机附带的进水管与主水管连接起来；再将固定座依次套入进水管和线管后，用2个M4×30不锈钢自攻丝将固定座固定在墙上。
6. 将穿过PVC线管的电源线由底板进水管一侧的槽口顺入底板中，然后将控制器的两个插头分别和电源线、电磁阀线连接。因为是在潮湿环境下使用，所以一定要将防水插头插紧插好。再由上向下扣上外壳，并在外壳的下端拧上两个M4×8不锈钢自攻丝与底板固定好。
7. 将上装饰板同时穿过出水口和进水口，用力按入外壳顶部；然后将进水管理顺，垫上4分胶垫接到进水口；再把出水管锁母由出水管上端套入滑至卡环上，将出水管的下端套上一个“锥形胶圈”，插入到出水口中，将锁母锁紧；出水管的上端放入固定座上，用固定帽压住，用2个M4×15不锈钢自攻丝固定住；然后组装好花洒，垫上4分胶垫拧到出水口上即可。
8. 将“使用提示”贴好，贴前要把墙面擦净、擦干，务必贴正、贴齐、贴平。
9. 再次检查管线，无误后先通水，观察是否有漏水的现象，并妥善处理；然后再通电，逐一测试喷头是否正常感应和出水、停水。
四、 产品使用方法
电源接通以后，控制器面板的指示灯会发光，然后熄灭，同时喷头自动喷水3秒，然后指示灯闪烁5次，表示可以使用；使用前，先用手在控制器前斜下方20厘米处遮挡，控制器指示灯熄灭，喷头自动出水；然后用另一只手感知水温，温度适宜后，即可站到控制器前方正常洗浴；当人离开感应区时，控制器指示灯恢复发光，喷头延时后停止出水。
五、 冷热水安装方式

暗装冷热水安装示意图 冷热下给水安装示意图 冷热上给水安装示意图

全暗装内部 下给水内部 上给水内部

六、 常见问题与处理方法
滤杯座
主体
增压垫
胶帽
滤网
滤杯堵
胶垫
衔铁
T型盖
线圈

电磁阀及滤杯结构图 控制器图
1、水流逐渐变小：
①、滤杯中的杂质及水垢等积聚过多，应摘下清洗
②、供水管局部堵塞，应疏通
2、无水：
①、外部停水
②、接插件接触不良，检查处理并重新插紧
③、电磁阀线圈烧断或控制器坏，采用交换法排查，然后更换
3、 长流水和关不严：
①、电磁阀胶垫下有异物或胶垫与增压垫分离
②、也可能是控制器坏，采用交换法排查，然后更换
4、 连续几个控制器灯不亮，而其他控制器正常：
①、 检查这几个控制器的前端的主电源线是否断路
5、 电源出口电压过低：
①、 主电源线短路
②、 控制器内部短路
③、 交流供电电压异常
④、 电源坏，更换
6、 感应距离变近：
①、 控制器面板脏污，应清洗
②、 使用遥控器适当调整感应距离
控制器装/卸图；滤杯座装/卸图；电池盒装/卸图；滤杯座清洗图；
