昂达ONDA V801拆机图片
拆机要谨慎，CTP极易破损！！！

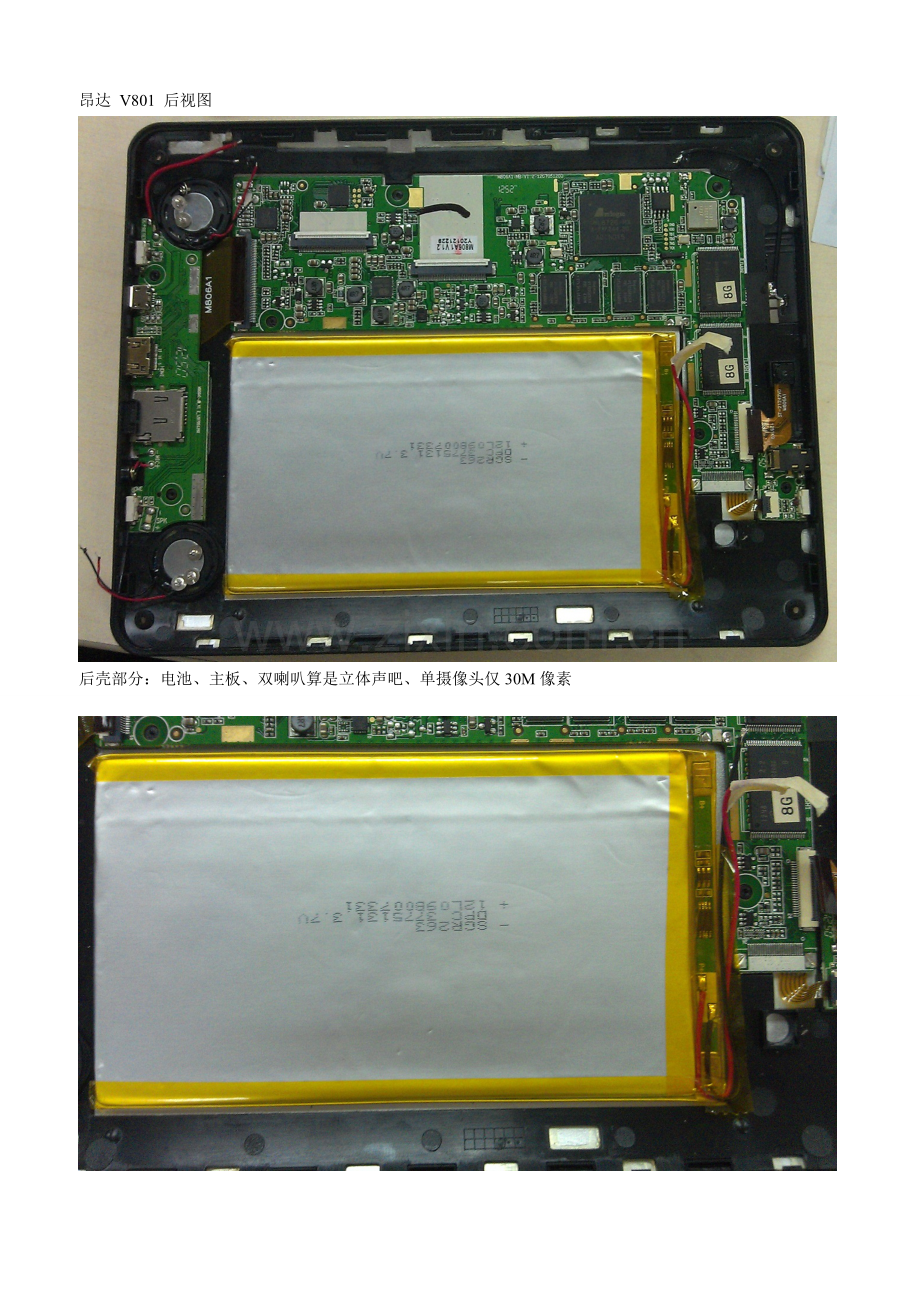

昂达 V801 后视图

后壳部分：电池、主板、双喇叭算是立体声吧、单摄像头仅30M像素

电池 从电芯规格推算电池容量约为4000mAH/3.7V

方案是AMLOGIC 的AML8726-MX，外挂4颗现代的DDR，8G FLASH被标签挡住可能是美光的。

Wi-Fi模块WL-211

CTP（电容触摸屏）控制芯片 GSL2680，直接焊在主板上

MPU电源管理芯片AXP202

音频芯片

端子板有Mini HDMI接口、microUSB接口、microSD卡口

7寸LCD屏 虹彩LED背光模组
