颐和山庄污水
处理工程

技
术
方
案

生态洁环保科技股份有限公司
2012年8月

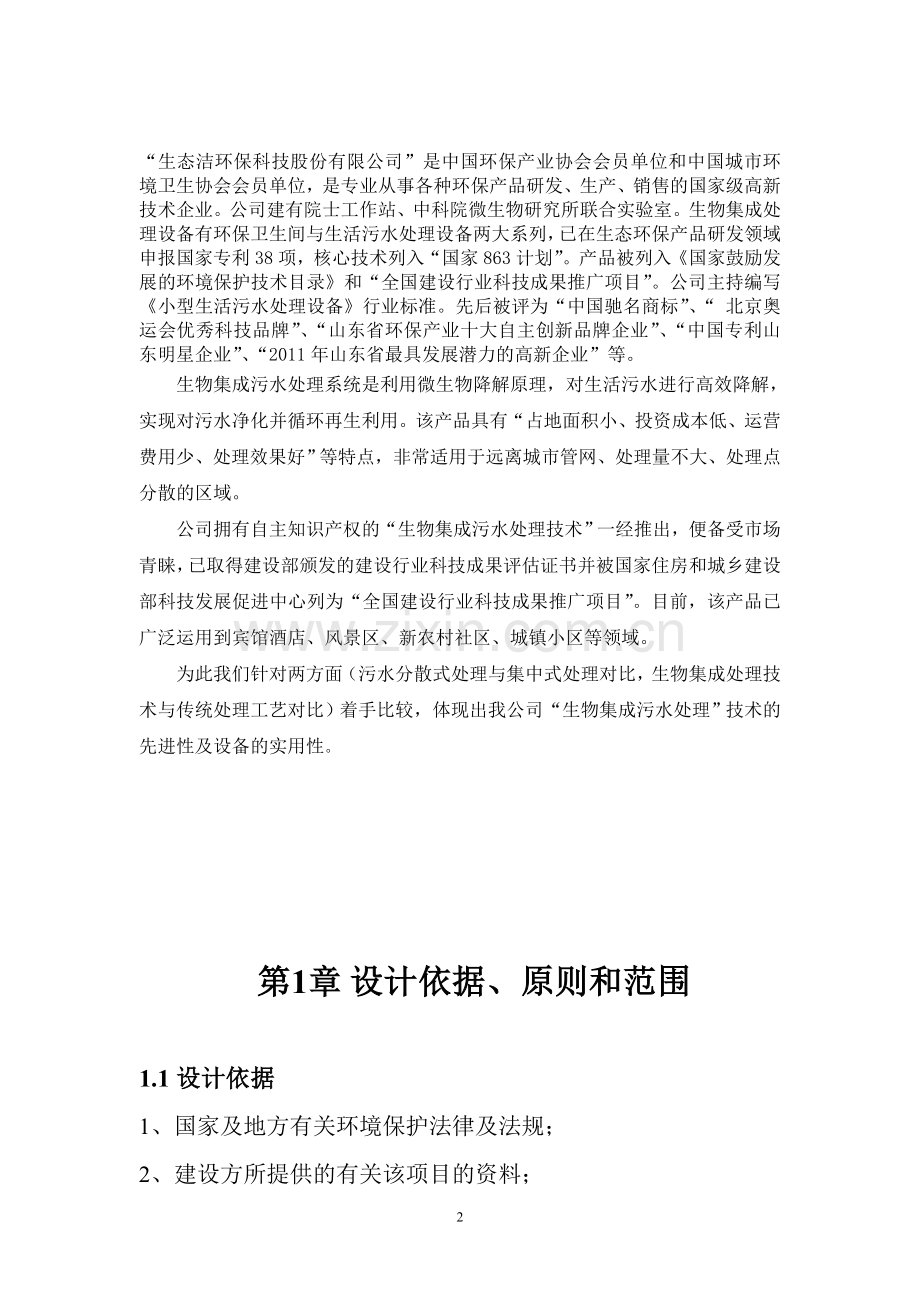

“生态洁环保科技股份有限公司”是中国环保产业协会会员单位和中国城市环境卫生协会会员单位，是专业从事各种环保产品研发、生产、销售的国家级高新技术企业。公司建有院士工作站、中科院微生物研究所联合实验室。生物集成处理设备有环保卫生间与生活污水处理设备两大系列，已在生态环保产品研发领域申报国家专利38项，核心技术列入“国家863计划”。产品被列入《国家鼓励发展的环境保护技术目录》和“全国建设行业科技成果推广项目”。公司主持编写《小型生活污水处理设备》行业标准。先后被评为“中国驰名商标”、“ 北京奥运会优秀科技品牌”、“山东省环保产业十大自主创新品牌企业”、“中国专利山东明星企业”、“2011年山东省最具发展潜力的高新企业”等。
生物集成污水处理系统是利用微生物降解原理，对生活污水进行高效降解，实现对污水净化并循环再生利用。该产品具有“占地面积小、投资成本低、运营费用少、处理效果好”等特点，非常适用于远离城市管网、处理量不大、处理点分散的区域。
公司拥有自主知识产权的“生物集成污水处理技术”一经推出，便备受市场青睐，已取得建设部颁发的建设行业科技成果评估证书并被国家住房和城乡建设部科技发展促进中心列为“全国建设行业科技成果推广项目”。目前，该产品已广泛运用到宾馆酒店、风景区、新农村社区、城镇小区等领域。
为此我们针对两方面（污水分散式处理与集中式处理对比，生物集成处理技术与传统处理工艺对比）着手比较，体现出我公司“生物集成污水处理”技术的先进性及设备的实用性。

第1章 设计依据、原则和范围

1.1设计依据
1、国家及地方有关环境保护法律及法规；
2、建设方所提供的有关该项目的资料；
3、《污水综合排放标准》（GB8978-1996）；
4、《城镇污水处理厂污染物排放标准》（GB18918-2002）；
5、《给排水设计手册》；
6、《中华人民共和国环境保护法》；
7、《中华人民共和国水法》（1998）；
8、《中华人民共和国水污染防治法》（1996）；
9、《中华人民共和国水污染防治法细则》（1989）；
10、《建设项目环境保护设计规定》（1997）；
11、《建设项目环境保护设施竣工验收管理规定》（1994）；
12、《城市污水再生利用景观环境用水水质》（GB/T 18921-2002）
1.2设计原则
1、污水处理工艺应因地制宜并力求技术先进可靠、经济合理、高效节能、易于维护管理。
2、积极稳妥地采用新技术，在合理利用资金的同时，充分利用先进技术和设备以提高污水处理水平与效率。
3、设计中必须充分考虑该风景区污水的特点，处理设施能适应较大的水质水量变化。在机械化、自动化程度方面，要从实际出发，根据需要和可能及设备的供应情况，妥善确定。
4、设计应适当注意美观和绿化，其美化的方式和周围地区的环境相协调。
1.3设计范围
1、污水处理站场区内工程的工艺及方案设计。
2、与工艺相配套的土建、电器、仪表控制系统设计。

第2章 工程概况

综合污水处理站工艺设计
1工艺路线选择
为了改善环境，解决该社区的污水污染问题，达到国家一级排放标准B标准的出水水质要求，本设计采用生物集成污水处理技术，具体工艺流程如图:

2工艺可靠性和先进性
（1）可靠性
由于生活污水具有较好的可生化性，因此，本设计主体工艺采用我公司生产的生物集成处理系统，有机物在好氧反应区通过异养微生物的生物降解得到去除，污水中的氮通过好氧硝化与缺氧反硝化得到去除，从而通过生物处理过程实现对氮的高效去除。
同时，通过生物集成污水处理技术的运用，投加用于污水处理的菌种，使处理效果更加稳定，耐低温能力更加突出。
（2）先进性
该生物集成处理设备是一种新型污水处理设备。它的特点为：第一，适用于远离城市管网的生活污水处理，占地面积小，工程实施简单，调试稳定后无需严格的技术管理和专人管理；第二，安全性能高，该设备采用完全生态的微生物集成处理方法，安全环保；第三，改善环境，经过治理的污水在进行水体生态修复的同时，可改善居民生活的健康环境。第四，产品采用地埋式，不受环境温度影响。
3 微生物菌剂可靠性与先进性
在生物集成处理系统中通过投加我公司自主研发生产的隆泰微生物菌剂，诱发产生丰富的微生物相，对COD、BOD、氨氮、总磷等都起到了很好的去除效果。该微生物菌剂已通过上海市微生物菌剂安全性评价并被国家环保总局备案。中国科学院微生物所为公司提供了一系列专用接种菌种，这些微生物依附在我们投放的载体上，诱发了稳定运行状态下载体上丰富的微生物相。从图中可以看出，从细菌→钟虫→轮虫、线虫→水蚤形成了较好的食物链，这是使生活污水处理工程出水水质好和污泥减量的一个重要原因。此外，有效解决了调试培菌时间久等问题。

4主要处理构筑物参数设计
按照处理工艺流程，总水量Q=300m³/d。从而确定构筑物的主要设计参数如下；
4.1格栅
功能：去除污水中粗大的物质和颗粒直径大于4mm的污物，保护处理站的机械设备与生物处理系统正常运行，防止管道的堵塞。
设计参数：
格栅渠：单道格栅渠
设计水量：Q=12.5m3/h
污水过栅流速：V=0.3 m/s
渠道尺寸：L×B×H=3.0×2.5×3.5m
格栅规格：L×B=1.5×1.5m
有效栅隙：b=3mm
安装角度：a=60度
主要配套设备及材料：
(1)提升泵
型号：50QW15-25-3
流量：Q＝15m3/h
扬程：H＝25m
功率：N＝3Kw
数量：两台（一用一备）
(2)溢流管道1套
4.2 一体化生物集成处理设备
功能：污水在内置悬浮填料的生物反应池内，经过“缺氧-好氧”阶段完成有机物氧化、氮的硝化和反硝化过程，最终一部分微小颗粒在二沉池中沉淀，进行固液分离，上清液排出。剩余的污泥一部分回流到生物集成处理系统，剩余污泥排放到储泥池，通过吸罐车定期外排处理。
安装形式：地下式玻璃钢结构
型号：3 #
尺寸：L×B×H=14.0×2.8×3.0m
数量：3套
4.3储泥池
功能：储存生物处理产生的剩余污泥，定期利用清淤罐车外排处理。
结构形式：地下式玻璃钢结构
容积：V=25m³
池体尺寸为：L×D=5.8×2.5m
数量：1个
4.5设备间
为了方便各电气设备的使用和维修，需建造设备间一间。
结构形式：轻体房
面积：6㎡
4.6电气设计
整套系统采用Plc自动控制运行，一级提升由液位控制系统传递信号给plc,由plc控制提升泵的启动和停止，整套控制系统设置在设备间，不用专人管理，只需安排兼职人员定期检查运行情况。
5污水处理站占地面积
占地面积约：180㎡
2.2污水收集系统
按该景区布置，根据地形特点，将园区内各点生活污水通过污水管网收集后集中输送至本污水处理站，见污水处理站平面布置图。
2.3污水处理站处理程度的确定
2.3.1进水水质
2.3.1.1污水处理站进水水质
由于本工程收集污水为景区餐饮、客房、员工宿舍的混合污水，其水质为典型生活污水，污水可生化性较好。参考同类污水处理站的进水水质指标，确定本工程污水处理站设计进水水质指标为：
SS≦250mg/L;
BOD5≦250mg/L;
NH3-N≦40mg/L;
TP≦5mg/L;
PH=6-7.
2.3.2设计出水水质
污水采用以生化处理为主的处理工艺，最终处理出水达到国家《城市污水再生利用景观环境用水水质》（GB/T 18921-2002），即：
无漂浮物，无令人不愉快的嗅和味。
SS≦10mg/L;
BOD5≦6mg/L;
NH3-N≦5mg/L;
TP≦0.5mg/L;
PH=6-9.
粪大肠菌群不得检出

第3章 工程效益
污水处理站的建设是改善该景区环境的必然需要，其必将带来巨大的环境效益和社会效益。
污水处理设施的投资效益具有以下几个特点：第一，隐蔽性，排水设施的建设投入产生的主要效果是防治水污染，降低消除水环境污染带来的损失，因此，其所得是人们不容易觉察到的“无形”补偿。第二，分散性，水污染的危害涉及衬会各方面，包括生产、生活、景观、人体健康等，因此，排水设施投资效益更重要的是体现在间接经济效益。
4.1环境效益
通过本工程的实施，将改善该小区的环境卫生，工程建成运行后，每年减少向环境排放84600kg（以COD计）有机污染物质以及一定量的氮磷污染物质。
4.2社会效益
污水处理作为区域可持续发展的一个重要组成部分，是一个生命工程，其对改善周边环境卫生，减少恶臭及病菌繁衍，保护人民身体健康发挥重要作用，为该地区地可持续发展创造了良好环境条件。

第4章 投资估算和运行成本分析
5.1编制依据
工艺设备计价主要参照生产厂家提供的设备基价计入；土建工程造价是参照国内同类工业厂房及水工构筑物的工程费用水平，并考虑市场物价水平以及厂址周围的基础工作量对本工程带来的影响因素而编制的；安装工程按照全国统一安装工程预算定额以及建长安装工程间接费定额；综合指标按建设部《城市基础设施工程投资指标》
5.2投资估算
工程总造价
第一类费用+第二类费用 +税金=万元
5.3综合污水处理站运行成本计算与综合效益分析
1、人工费用
设管理操作人员2人，平均工资1000元/人.月，则折算水处理成本：0.22元/m3水。
2、动力消耗费用
耗电成本为0.50KW.h/m3。如电费按0.70元/kW.h,则动力消耗运行成本为：0.35元/m3水。
3、折旧费
若考虑设备折旧与污水回用水资源成本回收，土建折旧期按30年计，设备器材折旧期按15年，则折旧费为：
E2=10.24/30+105.82/15=7.4万元/年
4、综合运行成本
人工费+动力费+折旧费+药剂费=1.55元/ m3水。

第五报价

序号
名称
规格
数量
单位
单价
价格
备注
二
工艺设备材料部分投资概算

1
手动格栅

1
套
2200
2200
不锈钢
2
提升泵

4
台
1100
4400

3
潜污泵

4
台
980
3920

4
筛网

1
套
1000
1000
不锈钢
5
调节池
30m3
1
个

36000
玻璃钢
6
设备间
6.m2
1
座
18000
18000
轻体房
7
悬浮填料
SPR-1
20
M³
3600
72000

8
低噪声回转式风机

2
台
8500
17000

9
生物集成处理系统
CT-B-3-M
2
套
155000
465000
包含菌种费
10
沉淀池中心配水系统
自制
1
台
3000
3000

11
滤池

1
座

12
反冲洗泵
PH-251E
2
台
980
1960

13
储泥池

1
个

32000
玻璃钢
三
仪表及管路系统

1
PLC控制系统

24000

2
各种管道。阀门、仪表

21000

四
土建部分

格栅渠
砖混
1

20000

开挖及回填

40000

罐体底座

20000

五

合计：781480元

2.相关费用（单位：万元）
表5-2费用取费表
序号
项目
取费标准
合计
1
安装费
按设备费的5.0%
3.9
3
运输费

1.5
4
职工培训费
免费
0
5
合计

5.4
该污水处理场站建设共需投资费用：835480元。
2．250立方的污水处理设备及土建报价共计：760000元
