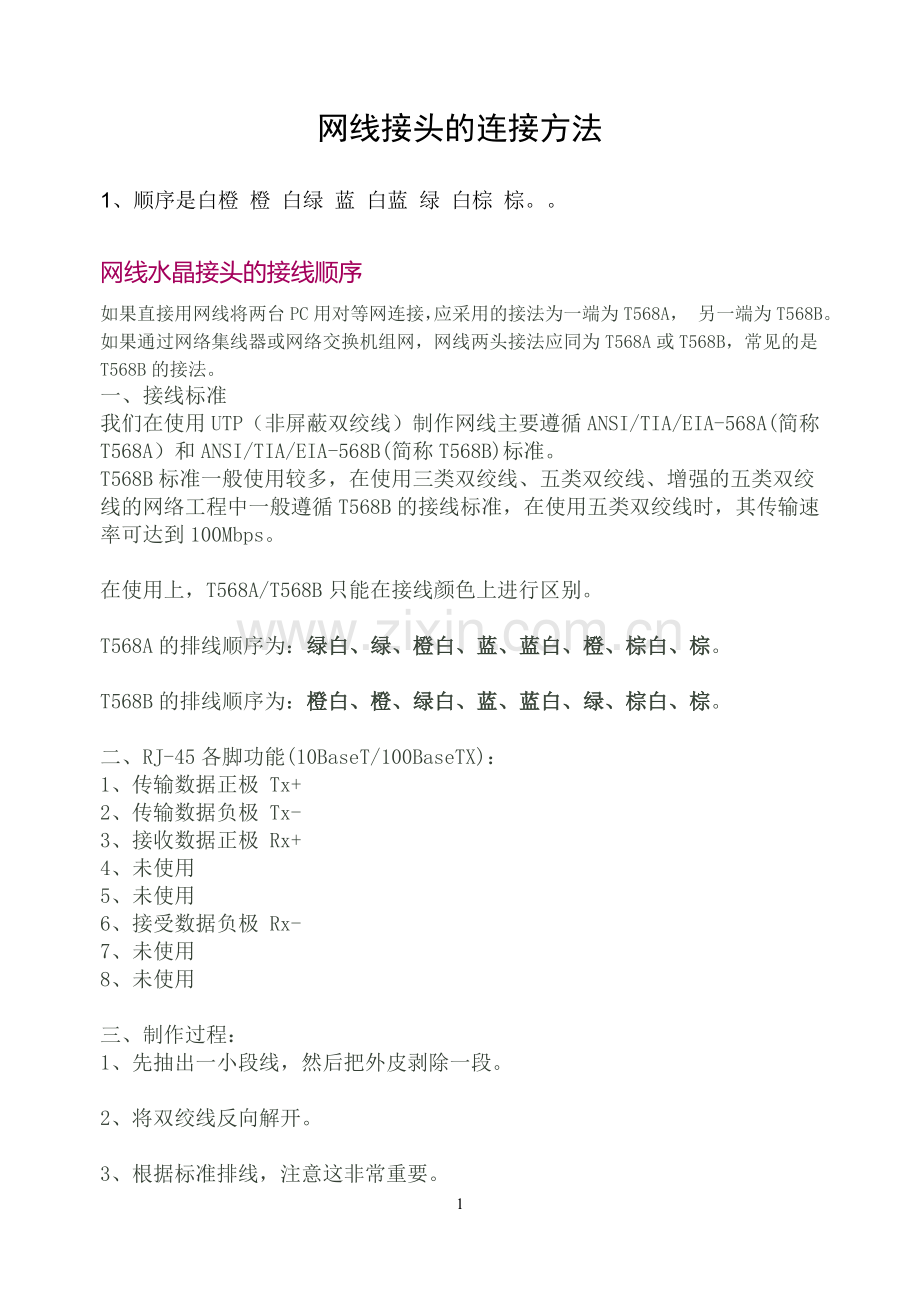

网线接头的连接方法

1、顺序是白橙 橙 白绿 蓝 白蓝 绿 白棕 棕。。

网线水晶接头的接线顺序
如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A， 另一端为T568B。　 如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。
一、接线标准
我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A）和ANSI/TIA/EIA-568B(简称T568B)标准。
T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)：
1、传输数据正极 Tx+
2、传输数据负极 Tx-
3、接收数据正极 Rx+
4、未使用
5、未使用
6、接受数据负极 Rx-
7、未使用
8、未使用

三、制作过程：
1、先抽出一小段线，然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线，注意这非常重要。

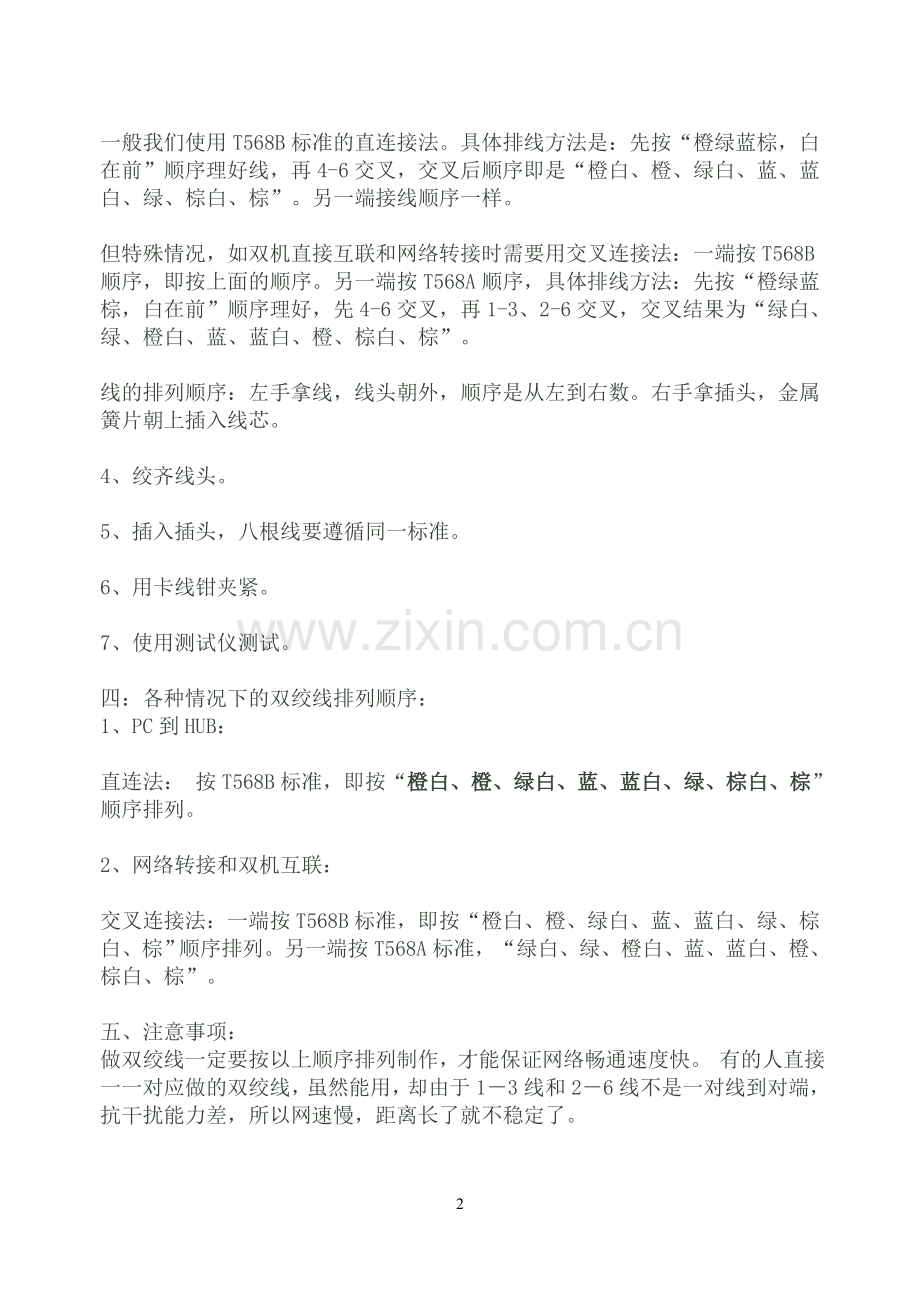

一般我们使用T568B标准的直连接法。具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。另一端接线顺序一样。

但特殊情况，如双机直接互联和网络转接时需要用交叉连接法：一端按T568B顺序，即按上面的顺序。另一端按T568A顺序，具体排线方法：先按“橙绿蓝棕，白在前”顺序理好，先4-6交叉，再1-3、2-6交叉，交叉结果为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

线的排列顺序：左手拿线，线头朝外，顺序是从左到右数。右手拿插头，金属簧片朝上插入线芯。

4、绞齐线头。

5、插入插头，八根线要遵循同一标准。

6、用卡线钳夹紧。

7、使用测试仪测试。

四：各种情况下的双绞线排列顺序：
1、PC到HUB：

直连法： 按T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。

2、网络转接和双机互联：

交叉连接法：一端按T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。另一端按T568A标准，“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

五、注意事项：
做双绞线一定要按以上顺序排列制作，才能保证网络畅通速度快。 有的人直接一一对应做的双绞线，虽然能用，却由于1－3线和2－6线不是一对线到对端，抗干扰能力差，所以网速慢，距离长了就不稳定了。
