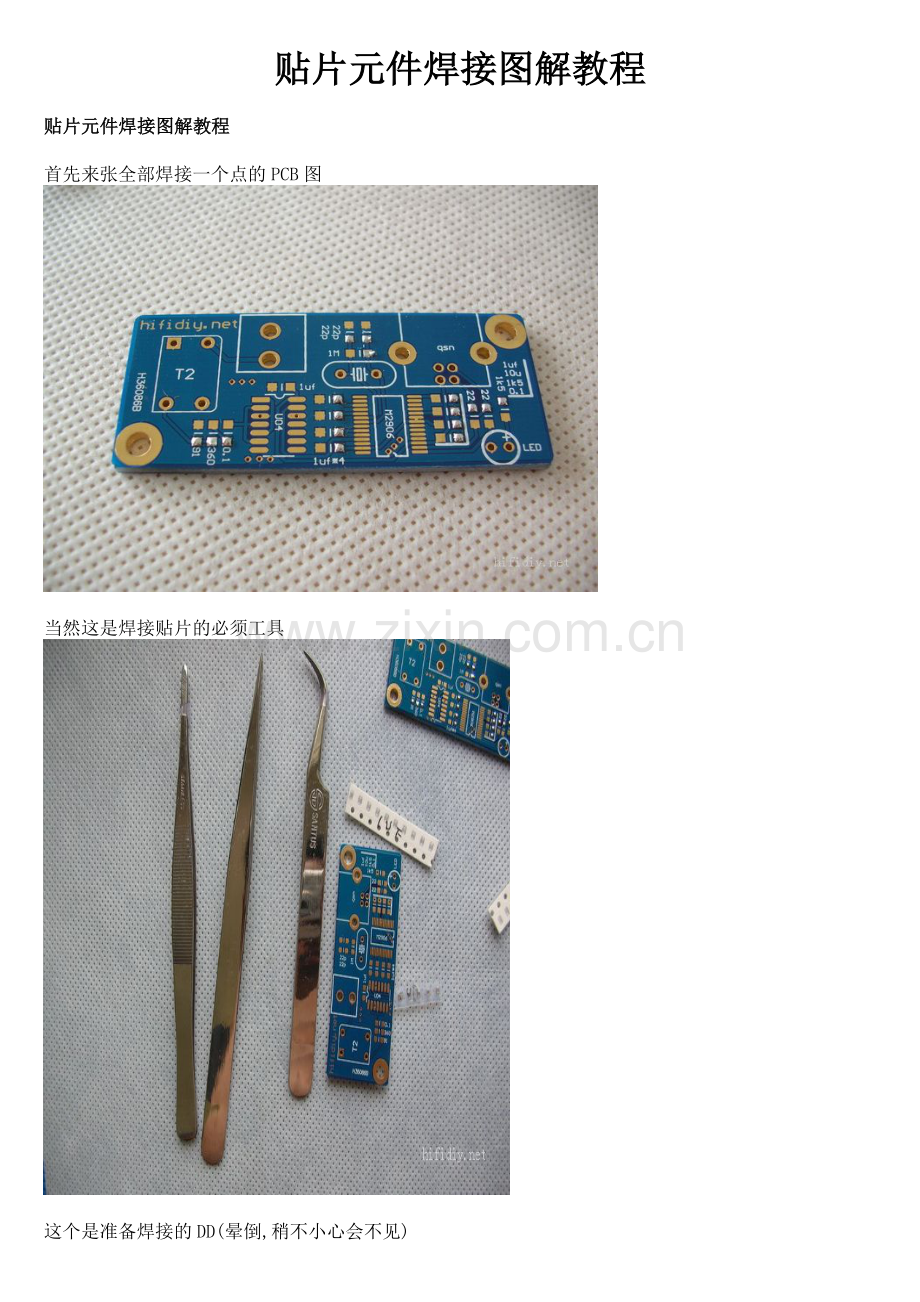

贴片元件焊接图解教程
贴片元件焊接图解教程

首先来张全部焊接一个点的PCB图

当然这是焊接贴片的必须工具

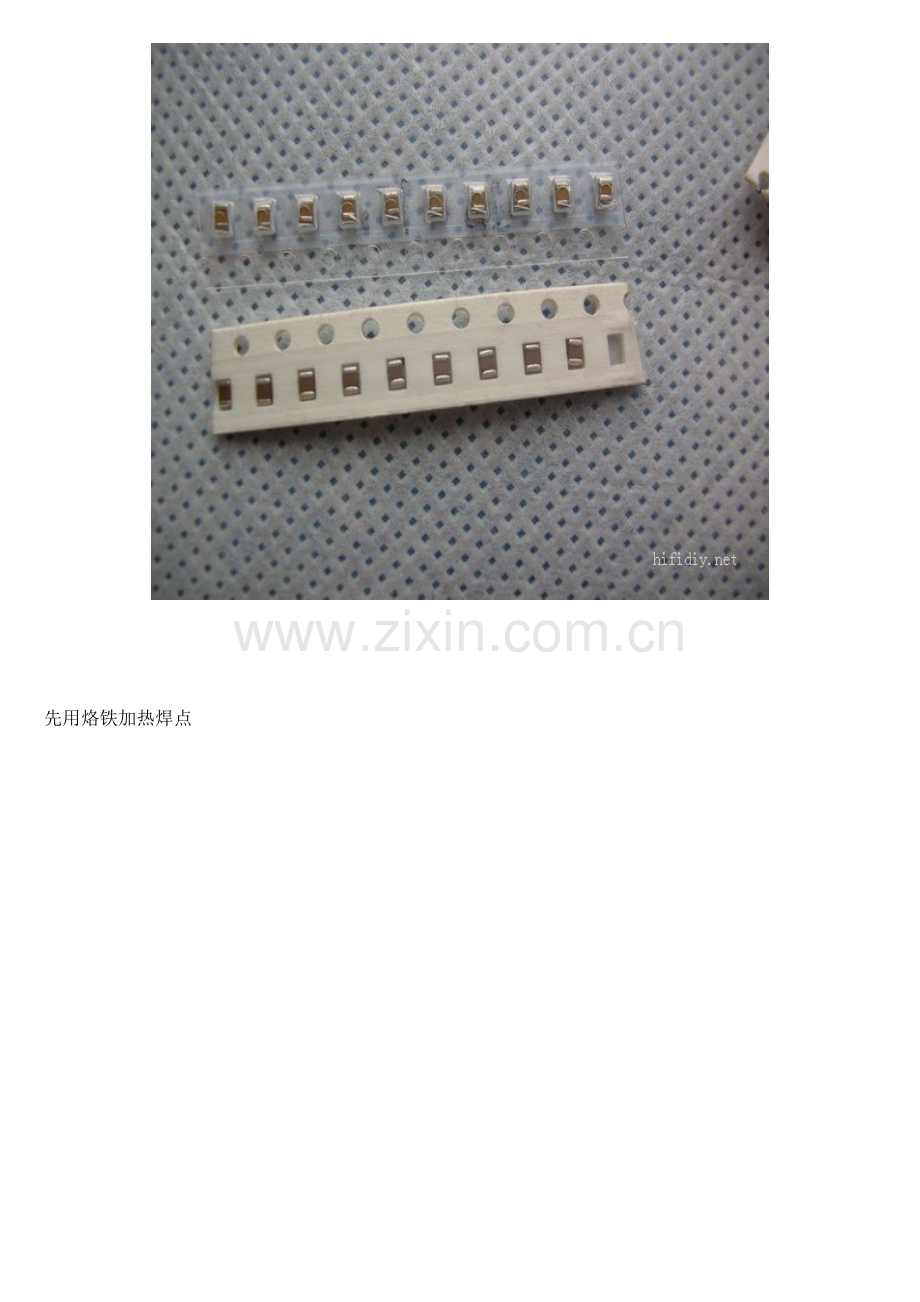

这个是准备焊接的DD(晕倒,稍不小心会不见)

先用烙铁加热焊点

然后夹个贴片马上过去

等贴片固定后焊接另外一边!

焊接IC了，先在PCB上固定贴片IC的一个脚

然后大规模全部堆满脚!成了这个样子

然后找跟细铜丝和松香  象拉丝苹果

放到IC脚上!用铜丝吸锡

最后用酒精清洗（用棉签）

你会发现松香很块就会融化而不见!

做点结尾工作

完成的样子

电烙铁控制电路
电烙铁控制电路

调节电烙铁温度的电流控制电路适用一个高压集成调节器TL783（U1）.如果用图中规定的元件值，则此电路只能用于25W或低于25W的电烙铁。
