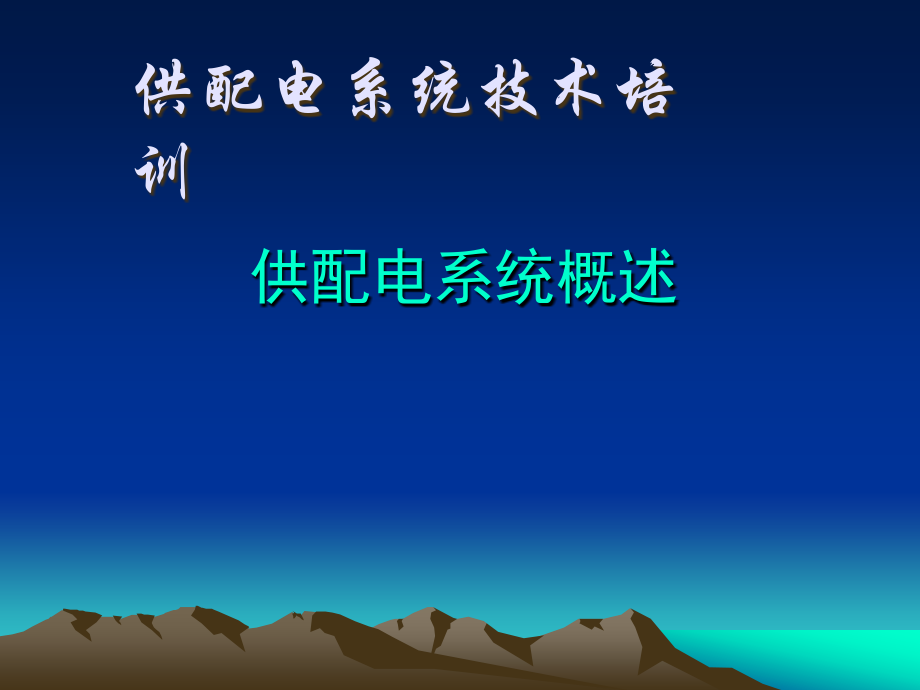

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,供配电系统技术培训,供配电系统概述,第一章 电力系统基本概念,电是现代工业与社会的血液，,广泛应用在一切生产领域和日常生,活的方方面面。,电能的优点,输送、分配、转换、,控制、使用方便,电力系统：,由发电、送电、变电、配电和用电组成的整体称为电力系统。,电网：,电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。,动力系统：,电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。,第一章 电力系统基本概念,1.,1,电力系统的定义,:,第一章 电力系统基本概念,电力系统组成示意图,第一章 电力系统基本概念,电力系统的输配电方式示意图,第一章 电力系统基本概念,1.2,电力系统的特点,:,1,、发、供、用电在同一瞬间完成，具有同时性。有功功率、无功功率在任何瞬间都要达到平衡。,2,、与国民经济、人民生活关系密切。,3,、过渡过程的短暂性（可能造成一些事故或中断供电）。,第一章 电力系统基本概念,1.3,对电力系统的基本要求：,1,、保证连续可靠的供电（断电会造成不良政治、经济影响）。,2,、保证良好的电能质量（频率、电压、正弦波形）。,3,、保证电力系统运行的经济性。,第一章 电力系统基本概念,1.4,负荷等级,：,根据对供电可靠性的要求及中断供电在政治、经济上造成的损失或影响的程度进行分级，并针对不同负荷等级确定其对供电电源的要求。,我们通常将负荷分为三级：,1,一级负荷,2,二级负荷,3,三级负荷,第一章 电力系统基本概念,供电要求,：,一级负荷,：应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。,一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。,二级负荷,：宜由两回线路供电。,三级负荷,：无特殊要求。,第一章 电力系统基本概念,1.5,额定频率：,按国家标准规定，我国所有交流电力系统的额定频率为,50Hz,。,频率偏差,0.2Hz,第一章 电力系统基本概念,1.6,额定电压等级,：国家对于电力网及电气,设备规定的标准电压等级。,1,、能使电气设备的生产实现标准化、系列,化。,2,、电气设备长期工作在该电压时具有最佳,技术和经济性能。,电压偏差：一般为,5%,电压波动：,2.,5%,电网谐波,第一章 电力系统基本概念,用电设备,与电力网,额定电压,发电机,额定电压,（始端高,5%,）,变压器额定电压,原边绕组,（末端）,副边绕组,（始端高,10%,）,接电力网,接发电机,（末端）,0.23,0.22,0.23,0.23,0.40,0.38,0.40,0.40,3,3.15,3,3.15,3.15,及,3.3,6,6.3,6,6.3,6.3,及,6.6,10,10.5,10,10.5,10.5,及,11,35,35,38.5,60,60,66,我国交流电力网和电气设备的额定电压（线间电压，单位,kv,）,110,110,121,220,220,242,330,330,363,500,500,550,750,750,825,第二章 变电所的电气主接线,变电所主接线,：是电气部分的主体，由其把变压器、断路器等各种电气设备通过母线、导线有机地联结起来，并配置避雷器、互感器等保护、测量电器，构成变电所汇集和分配电能的一个系统。,第二章 变电所的电气主接线,2.1,电气主接线的基本要求：,1,、,保证必要的供电可靠性和电能质量,2,、,具有一定的灵活性和方便性,3,、,具有经济性,4,、,具有发展和扩建的可能性,第二章 变电所的电气主接线,2.2,电气主接线的基本方式：,单母线接线,单母线分段接线,双母线接线,桥式接线,第二章 变电所的电气主接线,2.2.1,单母线接线,单母线接线的特点是整个配电装置只有一组母线，所有电源进线和出线都接在同一组母线上。,每一回路均装有断路器,QF,和隔离开关,QS,。,双电源不能同时投入。,技术措施：闭锁。,双电源单母线,:,第二章 变电所的电气主接线,第二章 变电所的电气主接线,2.2.2,单母线分段接线,当引出线数目较多时，为提高供电可靠性，可用断路器将母线分段，即采用单母线分段接线方式。,正常工作时，分段断路器可以接通也可以断开。,第二章 变电所的电气主接线,2.2.3,双母线接线,双母线接线有两组母线（母线,和母线,），两组母线之间通过母线联络断路器,QF,（以下简称母联断路器）连接；每一条引出线和电源支路都经一台断路器与两组母线隔离开关分别接至两组母线上。,第二章 变电所的电气主接线,(a),内桥接线；,(b),外桥接线,2.2.4,桥式接线,桥式接线适用于仅有两台变压器和两条出线的装置。桥式接线仅用三台断路器，可分为内桥和外桥两种接线方式。,第三章 电力系统的中性点运行方式,3.1,中性点运行方式有：,中性点不接地系统,中性点经消弧线圈接地系统,中性点直接接地系统,电力系统中性点是指发电机、变压器星形接线中性点。,第三章 电力系统的中性点运行方式,3.1.1,中性点不接地系统,中性点不接地系统,中性点不接地系统适用于,10kV,架空线路为主的辐射,形或树状形的供电网络。该接地方式在运行中若发生单相接地故障，流过故障点电流仅为电网对地电容中通过的电流，称为,小接地电流系统,。,第三章 电力系统的中性点运行方式,优点,：,缺点：,结构简单，运行方便，不需任何附加设备，投资经济。,中性点不接地系统由于故障时接地电流很小，瞬时故障一般可自动熄弧，非故障相对地电压升高为线电压，但不破坏系统的对称性，故可带故障连续供电,2h,，供电的可靠性相对提高。,当系统发生接地时，接地点电弧的反复熄灭与重燃，相当于电容反复充电。由于对地电容中的能量不能释放，可造成电压升高，从而对设备绝缘造成威胁，发展成相间短路故障，造成事故扩大。,第三章 电力系统的中性点运行方式,3.1.2,中性点经消弧线圈接地系统,中性点经消弧线圈接地系统,中性点不接地系统具有单相接地故障时可继续供电的优点，但当接地电流较大时容易产生接地而造成危害。为了克服这一缺点，可设法减小接地处的接地电流。采用的方法是在出现单相接地故障时使接地处流过一个感性电流，因而减小接地电流，采用中性点经消弧线圈接地的运行方式。,3-10kV,电网，,30A,35-60kV,电网，,10A,可靠性高、投资不太大。,能够抑制电磁式电压互感器饱和引起的谐振。,优点：,缺点：,消弧线圈接近于全补偿运行时，会放大中性点的位移电压，出现,“,虚幻接地,”,现象。,零序保护无法检出接地的故障线路，单相接地故障选线准确率低。,第三章 电力系统的中性点运行方式,第三章 电力系统的中性点运行方式,3.1.3,中性点直接,接地系统,中性点直接接地系统就是把电源中性点直接与,“,地,”,相接，我国,110kV,及以上电压等级的电力系统均属于这种,大接地电流系统,。,中性点直接接地系统,该系统运行中若发生一相短路，立即造成系统中流过很大的单相接地电流，依靠系统中继电保护装置跳闸可迅速切除故障，再用重合闸恢复正常供电。,第三章 电力系统的中性点运行方式,优点：,缺点：,电网绝缘水平和投资降低。,操作过电压均比中性点绝缘电网低，系统不易,过电压。,供电可靠性相对低。,短路大接地电流使地电位上升较高，增加电力设备损伤，对通讯系统造成的干扰影响也较大。,第三章 电力系统的中性点运行方式,3.2,低压配电系统的接地型式,3.2.1,、,TN,系统接线,TN,C,系统,：整个系统的中性线,N,与保护线,PE,是合,一的。,TN,S,系统,：整个系统的中性线,N,与保护线,PE,是分,开的。,TN,C,S,系统,：系统中有一部分线路的中性线,N,与保护线,PE,是合一的。,第三章 电力系统的中性点运行方式,(a)TN-C,系统；（,b)TN-S,系统；,(c)TN-C-S,系统,第三章 电力系统的中性点运行方式,3.2.2 TT,系统：,TT,系统是中性点直接接地的三相四线制系统中的保护接地方式。配电系统的中性线,N,引出，但电气设备的不带电金属部分经各自的接地装置直接接地，与系统接地线不发生关系。当发生单相接地、机壳带电故障时，通过接地装置形成单相短路电流，使故障设备电路中的过电流保护装置动作，迅速切除故障设备，减少人体触电的危险。,第三章 电力系统的中性点运行方式,低压配电的,TT,系统,第三章 电力系统的中性点运行方式,3.2.3 IT,系统,IT,系统是在中性点不接地或经阻抗接地的三相三线制系统中采用的保护接地方式，电气设备的不带电金属部分直接经接地体接地。,低压配电的,IT,系统,第四章 供配电系统的主要电气设备,供配电系统中担负,输送,和,分配,电能任务的,电路，称为,一次电路,，也称主电路。,供配电系统中用来,控制,、,指示,、,监测,和,保,护,一次电路及其中电气设备运行的电路称为二,次电路，通常称为,二次回路,。相应地，供配电,系统中的电气设备可分为两大类：一次电路中,的所有电气设备，称为,一次设备,；二次回路中,的所有电气设备，称为,二次设备,。,第四章 供配电系统的主要电气设备,供配电系统的主要电气设备是指一次设备。一次设备,按其功能可分以下几类。,(1),变换设备,：指按系统工作要求来改变电压或电流,的设备，例如电力变压器、电压互感器、电流互感器及变,流设备等。,(2),控制设备,：指按系统工作要求来控制电路通断的,设备，例如各种高低压开关。,(3),保护设备,：指用来对系统进行过电流和过电压保,护的设备，例如高低压熔断器和避雷器。,(4),无功补偿设备,：指用来补偿系统中的无功功率、,提高功率因数的设备，例如并联电容器。,(5),成套配电装置,：指按照一定的线路方案的要求，,将有关一次设备和二次设备组合成一体的电气装置，例如,高低压开关柜、动力和照明配电箱等。,第四章 供配电系统的主要电气设备,供配电系统中主要一次设备的图形符号和文字符号如表,4-1,所示。,第四章 供配电系统的主要电气设备,第四章 供配电系统的主要电气设备,4.1,电力变压器,电力变压器,（,TM,）是变电所的核心设,备，通过它将一种电压的交流电能转换成,另一种电压的交流电能，以满足输电、供,电、配电或用电的需要。,4.1.1,常用电力变压器的种类,（,1,）按相数分类：,有三相电力变压器和单相电力变压器。,大多数场合使用三相电力变压器，在一些低压单相负载较多的场合，也使用单相变压器。,（,2,）按绕组导电材料分类,：有铜绕组变压器和铝绕组变压器。,目前一般均采用铜绕组变压器。,（,3,）按绝缘介质分类：,有,油浸式变压器和干式变压器,。,普通油浸式变压器、全密封式,干式变压器有不易燃烧、不易爆炸的特点，特别适合在防火、防爆要求高的场合使用，绝缘形式有环氧浇注式、六氟化硫（,SF6,）充气式等。,第四章 供配电系统的主要电气设备,油浸式变压器,干式变压器,第四章 供配电系统的主要电气设备,4.1.2,常用变压器的容量系列,我国目前的变压器产品容量系列为,R10,系,列，即变压器容量等级是按,为倍数确定的，如：,100kVA,、,125 kVA,、,160 kVA,、,200 kVA,、,250 kVA,、,315 kVA,、,500 kVA,、,630 kVA,、,800 kVA,、,1000 kVA,、,1250 kVA,、,1600 kVA,等,。,第四章 供配电系统的主要电气设备,（小型,1600,；中型,1600,6300,；大型,8000,63000,；特大型,63000,）,第四章 供配电系统的主要电气设备,4.1.3,电力变压器的型号,电力变压器全型号的表示和含义如下：,例如，,SZ9-4000,35,为三相铜绕组油浸式有载调压电力变压器，设计序号为,9,，高压绕组电压为,35kV,，额定容量为,4000 kV,A,。,第四章 供配电系统的主要电气设备,4.1.4,变压器的运行方式,1,、,正常运行方式,：额定参数及以下运行，可长期,运行；,2,、,正常过负荷运行方式,：负荷超过允许值时的运,行，在绝缘和寿命不受影响的前提下，允许运行,一定时间；,3,、,事故过负荷运行方式,：当电力系统发生事故,时，为保证供电可靠性，变压器允许短时过负荷,的能力,第四章 供配电系统的主要电气设备,高压断路器,（,QF,）,是带有强力灭弧装置的高压开关设备，是供配电系统中重要的开关设备，它能够,开断,和,闭合,正常线路与故障线路，主要用于供配电系统发生故障时与保护装置配合自动切断系统的短路电流。,4.2,高压断路器,第四章 供配电系统的主要电气设备,高压断路器通常按照灭弧介质分类，主要,有,:,多油断路器 少油断路器,（已基本淘汰）,真空断路器,SF6,（六氟化硫）断路器,4.2.1,高压断路器的分类,第四章 供配电系统的主要电气设备,4.2.2,高压断路器的型号含义,第四章 供配电系统的主要电气设备,4.2.3,断路器的操动机构,根据断路器合闸时所用能量形式的不同，操动机构可,分为以下几种。,（）,手动机构（,CS,型）,。,指用人力进行合闸的操动机构。,（）,电磁机构（,CD,型）,。,指用电磁铁合闸的操动机构。,（）,弹簧机构（,CT,型）,。,指事先用人力或电动机使弹簧,储能实现合闸的弹簧合闸操动机构。,（）,电动机机构（,CJ,型）,。,指用电动机合闸与分闸的操,动机构。,（）,液压机构（,CY,型）,。,指用高压油推动活塞实现合闸,与分闸的操动机构。,（）,气动机构（,CQ,型）,。,指用压缩空气推动活塞实现合,闸与分闸的操动机构。,第四章 供配电系统的主要电气设备,SN10-10,型断路器,SW6-110型,断路器,ZN28-12,型,VD4,型,第四章 供配电系统的主要电气设备,瓷柱式,落地罐式,第四章 供配电系统的主要电气设备,SF6,断路器,第四章 供配电系统的主要电气设备,1.,高压隔离开关（,QS,）,2.,高压负荷开关（,QL,）,3.,高压熔断器（,FU,）,4.3,其它高压开关设备,第四章 供配电系统的主要电气设备,和断路器配合使用时，要严格遵守操作顺序，即停电时，应先拉开断路器，后拉开隔离开关；送电时，应先合隔离开关，再闭合断路器。,4.3.1,高压隔离开关,1,、,隔离电源,，确保检修安全；,2,、,倒闸操作,，改变运行方式；,3,、,分、合小电流,。主要作如下操作：,（,1,）分、合避雷器、电压互感器和空载母线；,（,2,）分、合励磁电流不超过,2A,的空载变压器；,（,3,）关合电容电流不超过,5A,的空载线路。,4.3.1.1,高压隔离开关的作用,第四章 供配电系统的主要电气设备,4.3.1.2,高压隔离开关的分类和型号,高压隔离开关按装设地点的不同，可分为户内式,和户外式两种；按绝缘支柱数目，可分为单柱式、双,柱式和三柱式；按有无接地刀闸，可分为无接地刀闸、,一侧有接地刀闸和两侧有接地刀闸；按操动机构可分,为手动式、电动式、气动式和液压式。,高压隔离开关全型号的表示和含义如下：,GN2,35,隔离开关,户内单相双柱式隔离开关,第四章 供配电系统的主要电气设备,第四章 供配电系统的主要电气设备,4.3.2,高压负荷开关,4.3.2.1,高压负荷开关的功能,高压负荷开关具有简单的灭弧装置，因而能通断一定的负荷电流和过负荷电流，但不能断开短路电流，它必须与高压熔断器串联使用，以借助熔断器来切断短路故障。负荷开关断开后，与隔离开关一样具有明显可见的断开间隙，因此，负荷开关也具有隔离电源、保证安全检修的功能。,第四章 供配电系统的主要电气设备,4.3.2.2,高压负荷开关的分类和型号,高压负荷开关按安装地点的不同可分为户内式和户外式；按灭弧方式的不同可分为产气式、压气式、油浸式、真空式和,SF6,式。,高压负荷开关全型号的表示和含义如下：,第四章 供配电系统的主要电气设备,高压真空负荷开关,第四章 供配电系统的主要电气设备,4.3.3,高压熔断器,高压熔断器,是供配电网络中人为设置的最薄弱的元件。当其所在电路发生短路或长期过载时，它便因过热而熔断，并通过灭弧介质将熔断时产生的电弧熄灭，最终开断电路，以保护电力电路及其它的电气设备。,跌落式熔断器,户内高压限流熔断器,第四章 供配电系统的主要电气设备,高压熔断器全型号的表示和含义如下：,电流互感器,（,TA,）,电压互感器,（,TV,）,从基本结构和原理来说，互感器是一种特殊的变压器。,互感器的作用：,（,1,）将一次回路中的大电流、高电压变为小电流、,低电压供二次设备使用。,（,2,）使测量仪表标准化、小型化。,（,3,）使二次设备与一次侧电气隔离，保证设备和人,身安全。,4.4,互感器,第四章 供配电系统的主要电气设备,电流互感器,将主回路的大电流变换成小电流，供计量和继电保护用。电流互感器,二次侧额定电流通常为,5A,或,1A,。,电流互感器的使用注意事项,:,电流互感器二次侧严禁开路；,电流互感器二次侧必须一点接地；,注意电流互感器二次绕组的极性。,第四章 供配电系统的主要电气设备,4.4.1,电流互感器,第四章 供配电系统的主要电气设备,电流互感器全型号的表示和含义如下：,第四章 供配电系统的主要电气设备,电流互感器的接线方式,:,第四章 供配电系统的主要电气设备,（,1,）单相式接线,只能测量单相负荷电流或三相对称电路中一相的,电流以监视三相运行，例如电动机回路。,（,2,）两相电流差接线,又叫两相交叉接线，这种接线适用于中性点不接,地的三相三线制电路中供作电流继电保护之用。,第四章 供配电系统的主要电气设备,（,3,）三相星型接线,又叫完全星形接线，它是由三只完全相同的电,流互感器构成。由于每相都有电流流过，当三相负,载不平衡时，公共线中就有电流流过，因此，,公共,线是不能断开的,，否则就会产生计量误差。,该种接线方式,适用于高压大接地,电流系统、发电机,和变压器二次回,路、低压三相四线,制电路。,第四章 供配电系统的主要电气设备,（,4,）两相,V,形接线,也叫两相不完全星型接线。在中性点不接地的,三相三线制电路中，广泛用于测量三相电流、电能,及作为过电流继电保护之用。这种接线方式是根据,三相交流电路中三相电流之和为零的原理,构成的,公共线上的电流为,ia+ic=-ib,，反应的是,B,相的相电流。,第四章 供配电系统的主要电气设备,电压互感器,可以扩大测量范围，相当于是一种降压变压器。它是由两个或者三个互相绝缘的线圈绕在同一个铁芯上构成的，,二次侧额定电压为,100V,。,电压互感器的使用注意事项,:,电压互感器在使用时，,二次侧不能短路,。,为了安全起见，电压互感器二次侧必须有一端接地。,4.4.2,电压互感器,第四章 供配电系统的主要电气设备,第四章 供配电系统的主要电气设备,电压互感器全型号的表示和含义如下：,电压互感器的接线方式,:,第四章 供配电系统的主要电气设备,（,1,）单相接线,测量任意两相之间的,线电压,。,如果互感器一次绕组的一端接在线路上，另一端接地，互感器可测量某一相对地电压。,（,2,）,不完全星形接线,(V,V,接线）,两个电压互感器分别接于线电压,U,AB,和,U,BC,上，一次绕组,不能接地，二次绕组为安全，一端接地，这种接线方式,广泛,用于小接地短路电流系统,或经消弧线圈接地系统,中,。,只用两个单相电压互感器可以得到对称的三个,线电压,；,不能测量相电压；,一次绕组接入系统线,电压，二次绕组电压为,100V,。当继电保护装置,和测量表计只需用线电,压时，可采用这种接线,方式。,二次侧必须有一点接地。,A B C,a,b,c,第四章 供配电系统的主要电气设备,（,3,）,Y,0,Y,0,接线,由三个单相互感器一、二次侧均接成,Y,0,形，可,供给要求,线电压,的仪表和继电器以及要求,相电压,的,绝缘监视电压表。由于小电流接地系统在一次电路,发生单相接地时，另两个完好相的相电压要升高到,线电压，所以绝缘,监视电压表要按线,电压选择否则在发,生单相接地时，电,压表可能被烧毁。,第四章 供配电系统的主要电气设备,（,4,）,Y,，,yn,接线,三相三柱式电压互感器的接线，可用来测量,线电压,。不许用来测量相对地的电压，即不能用来监视电网对地绝缘，因此它的原绕组没有引出的中性点。,注意：一次绕组中性点不引出，因为零序磁通无通路。,a,b,c,第四章 供配电系统的主要电气设备,（,5,）,Y,0,/Y,0,/,接线,用三台单相三绕组电压互感器构成,Y,0,/Y,0,/,接线，用于,3,220kV,系统（,110kV,及以上无高压熔,断器），供接入交流电网绝缘监视仪表和继电保,护用。,三相五柱式电压互感器只用于,3,15kV,系统，,其接线与三台单相三绕组电压互感器构成,Y,0,/Y,0,/,接线基本相同。,该接线方式其二次绕组用来测量,相间电压,和,相对地电压,，辅助二次绕组接成开口三角形检测,零序电压,。,第四章 供配电系统的主要电气设备,a,a,x,b,c,n,三相五柱式电压互感器的附加二次绕组每相的额定电,压按,100V,3,设计，接成开口三角形，亦要求一点接地。,正常时，开口三角形绕组两端电压为零，如果系统发,生一相完全接地，开口三角形绕组两端会出现,100V,电压，,供给绝缘监测继电器，使之发出一个故障信号,(,但不跳开断,路器,),。,第四章 供配电系统的主要电气设备,第四章 供配电系统的主要电气设备,低压断路器,刀开关,低压负荷开关,4.5,低压开关设备,交流接触器,第四章 供配电系统的主要电气设备,4.6,电力线路,4.6.1,架空线路,是用杆塔将导线悬挂在空中，导线利用绝缘瓷瓶支持在杆塔,的横担上。,架空线路主要由导线、杆塔、绝缘瓷瓶和线路金具等基本元,件组成。,第四章 供配电系统的主要电气设备,4.6.2,电缆线路,与架空线路相比，具有运行可靠，不易受外界影,响，不占地面的优点，但同时也具有投资大，敷设维,修困难，难于发现和排除故障的缺点。,第四章 供配电系统的主要电气设备,电缆直接埋地敷设,1-电力电缆；2-砂；3-保护盖板；4-填土,第四章 供配电系统的主要电气设备,电缆在电缆沟内敷设,a),户内电缆沟,b),户外电缆沟,c),厂区电缆沟,1-盖板；2-电力电缆；3-电缆支架；4-预埋铁件,第四章 供配电系统的主要电气设备,4.7,成套配电装置,成套配电装置是按照电气主接线的要求，把一、二次电气设备组装在全封闭或半封闭的金属柜中，构成供配电系统中进行接收、分配和控制电能的总体装置。,高压开关柜,低压开关柜,组合电器,第四章 供配电系统的主要电气设备,4.7.1,高压开关柜,高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关电气设备组装在一个封闭的金属外壳内的成套配电装置。,高压开关柜结构紧凑，占地面积小，安装工作量小，使用和维修方便，且有多种接线方案以供选择，故用户使用极为便利。,第四章 供配电系统的主要电气设备,第四章 供配电系统的主要电气设备,高压开关柜全型号的表示及含义如下：,第四章 供配电系统的主要电气设备,A-,母线室,B-,手车（断路器）室,C-,电缆室,D-,继电器仪表室,KYN,系列,第四章 供配电系统的主要电气设备,JYN,-10型高压开关柜（断路器手车柜未推入）,1-仪表屏 2-手车室 3-上触头（兼有隔离开关功能）,4-下触头（兼有隔离开关功能）5-SN10-10型断路器手车,高压开关柜的,“,五防,”,功能：,高压开关柜必须装设机械或电气闭锁装置来实现,“,五防,”,功能，从而防止电气误操作和保障人身安全，,具体功能为：,防止误分、误合断路器；,防止带负荷推拉小车；,防止误入带电间隔；,防止带电挂接地线或合接地开关；,防止接地开关在接地位置时送电,。,第四章 供配电系统的主要电气设备,4.7.2,低压开关柜,是按一定的线路方案将一、二次设备组装而成的一种低压成套配电装置，,也称低压开关柜或低压配电柜（屏）。,其结构形式主要有,固定式、抽屉式,两大类。固定式开关柜常见的型号有,GGD,等。抽出式开关柜常见的型号有,GCK,、,DOMINO,、,MNS,、,SIVACON,等。,第四章 供配电系统的主要电气设备,第四章 供配电系统的主要电气设备,低压开关柜全型号的表示及含义如下：,GCK,、,GCL,、,GCJ,低压开关柜,第四章 供配电系统的主要电气设备,DOMINO,低压开关柜,第四章 供配电系统的主要电气设备,MNS,低压开关柜,第四章 供配电系统的主要电气设备,4.7.3,组合电器,4.7.3.1,环网供电单元,环网供电单元,由间隔组成，一般至少有三个,间隔组成，即两个环缆进出间隔和一个变压器回,路间隔。,第四章 供配电系统的主要电气设备,城网一般用环缆，在用架空线的地方，可将架空线引至环网供电单元旁，再由电缆引进和引出，如图所示。,第四章 供配电系统的主要电气设备,4.7.3.2,预装式变电站,预装式变电站,俗称,箱式变电站,。预装式变电站就是一种把高压开关设备，配电变压器和低压配电装置按一定线路方案排布成一体的预制型户内、户外紧凑式配电设备。,第四章 供配电系统的主要电气设备,特别适用于城网建设与改造，具有成套性强，体积小，占地少，能深入负荷中心，提高供电质量，减少损耗，送电周期短，选址灵活，对环境适应性强，安装方便，运行安全可靠及投资少，见效快等一系列优点。,预装式变电站三个主要部分（高压配电装置，变压器及低压配电装置）的布置方式一般有两种：,“,目,”,字形,和,“,品,”,字形,。,“,目,”,字形布置接线方便，而,“,品,”,字形布置接线紧凑。,第四章 供配电系统的主要电气设备,第四章 供配电系统的主要电气设备,第四章 供配电系统的主要电气设备,4.7.3.3 GIS,（,SF6,全封闭式组合电器）,GIS,将断路器，隔离开关，接地开关，电流互感器，电压互感器，避雷器等封闭在接地的金属壳体内，充以,SF6,气体。既封闭又组合，占地面积少，占用空间少，不受外界条件的影响，不产生噪音和无线电干扰运行安全可靠且维护工作量少。,第四章 供配电系统的主要电气设备,第四章 供配电系统的主要电气设备,谢 谢！,
