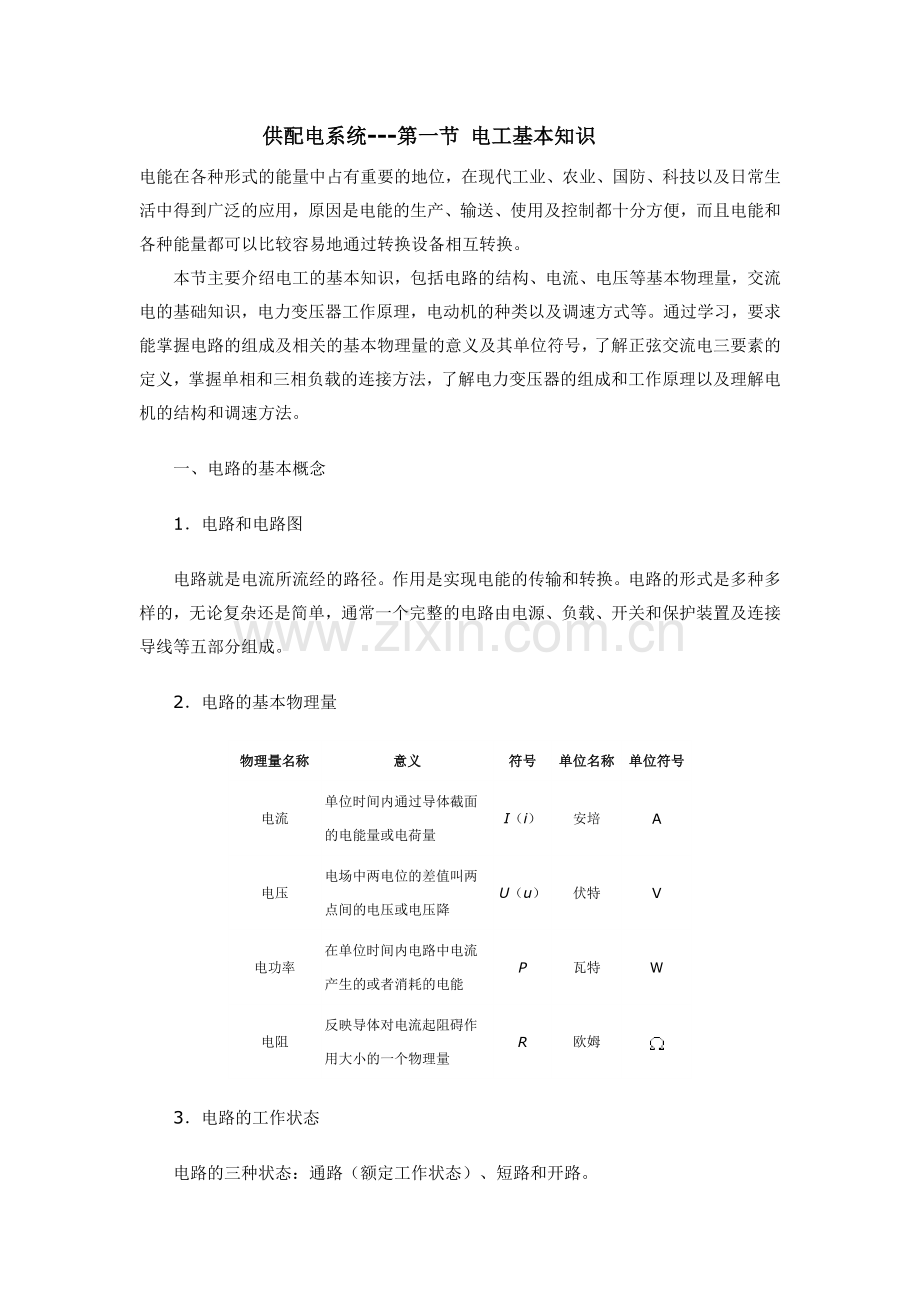

供配电系统-第一节 电工基本知识电能在各种形式的能量中占有重要的地位，在现代工业、农业、国防、科技以及日常生活中得到广泛的应用，原因是电能的生产、输送、使用及控制都十分方便，而且电能和各种能量都可以比较容易地通过转换设备相互转换。本节主要介绍电工的基本知识，包括电路的结构、电流、电压等基本物理量，交流电的基础知识，电力变压器工作原理，电动机的种类以及调速方式等。通过学习，要求能掌握电路的组成及相关的基本物理量的意义及其单位符号，了解正弦交流电三要素的定义，掌握单相和三相负载的连接方法，了解电力变压器的组成和工作原理以及理解电机的结构和调速方法。 一、电路的基本概念1电路和电路图电路就是电流所流经的路径。作用是实现电能的传输和转换。电路的形式是多种多样的，无论复杂还是简单，通常一个完整的电路由电源、负载、开关和保护装置及连接导线等五部分组成。2电路的基本物理量物理量名称意义符号单位名称单位符号电流单位时间内通过导体截面的电能量或电荷量I（i）安培A电压电场中两电位的差值叫两点间的电压或电压降U（u）伏特V电功率在单位时间内电路中电流产生的或者消耗的电能P瓦特W电阻反映导体对电流起阻碍作用大小的一个物理量R欧姆3电路的工作状态电路的三种状态：通路（额定工作状态）、短路和开路。 开路状态是电路的开关断开，电路中没有电流通过的状态，特征是电路电流为零。 短路状态是电源未经负载而直接由导体构成闭合的回路，特点是短路电流很大。 额定工作状态是各种电气设备的电压、电流及功率等都在其额定值，即电路处于正常工作状态。 二、交流电由于交流电具有生产容易、成本低廉、便于输送和控制、易于转换和测量的优点，从而得到广泛的应用，而且通过整流设备能方便地把交流电变换成直流电。1正弦交流电直流电和交流电的区别是：直流电的方向不随时间的变化而变化；而交流电的方向却随着时间的变化而变化。由于交流电波形是按照正弦曲线的规律变化，所以称之为正弦交流电。正弦交流电电流瞬时值表达式为式中包括正弦交流电的三要素：交流电最大值Im、角频率w、初相角j。可见，交流电由三要素确定。正弦交流电的基本物理量如下所述。 名称定义最大值交流电在正、反方向对其数值达到的最高点。用Im表示周期交流电流每重复变化一次所需的时间叫周期。用T表示，单位：s（秒）频率交流电流的瞬时值每秒重复的次数称为频率。用f表示，单位：Hz（赫兹）相位相位是表示交流电在某一瞬间所变化的电角度角频率表示交流电每秒钟内变化的电角度。用w表示，单位：弧度/秒初相角正弦量在t=0时刻的相位叫做初相位或初相角。用j表示有效值交流电流和直流电流通过同一电阻时产生的热量相等，这个直流电流的大小作为交流电的有效值。用I、U表示瞬时值交流电在某一时刻的大小称为这一时刻交流电的瞬时值交流电的有效值与最大值的关系为我们通常所讲的交流电数值及交流电表测出的数值都是交流电的有效值或称为额定值，但在考虑用电设备的耐压时，就应考虑交流电的最大值。如家用电风扇使用交流电压220V是有效值，而内部的各部件则能承受311V的最大值。2三相交流电三相交流电是由三个大小相等、频率相同、相位彼此相差120的三个电动势所组成的供电系统。三相四线制供电是电能生产、输送和分配的主要方法，由三根相线（端线）和一根零线（中线）组成，能同时输送两种电压，即线电压（380V）和相电压（220V）。线电压和相电压间的关系为 负载连接的方法有单相负载与三相电源连接方法和三相负载与三相电源连接方法。单相负载是连接在三相电源的任意一根相线和零线上工作的，如日用电器承受的220V电压。三相负载可以由单相负载组成，也可以由单个三相负载构成。通常把各相负载相同的三相负载叫做对称三相负载。如果各相负载不同，就叫不对称三相负载。三相负载与三相电源连接方法有以下两种，见下表。 名称接线方法线电压与相电压关系线电流与相电流关系星形连接（Y接）三相负载分别接在三相电源的一根相线和中线之间三角形连接（接）三相负载分别在三相电源每两根相线之间三相负载连接前应确定设备的额定电压，具体可观察设备的铭牌或查阅设备说明书，额定电压是220V采用星形连接，额定电压是380V则采用三角形连接。三、电力变压器从安全的角度考虑，用电设备工作电压越低，使用越安全。而从输电的角度考虑，传送一定的电功率时，电压越高则电流越小，在线路的损耗也越小、越经济。所以在电力系统中需要一种设备把各种不同电压进行转换，这就是变压器。1电力变压器的用途电力变压器是一种静止的电气设备，利用电磁感应原理，改变交流电压而保持交流电频率不变的电气设备。用符号表示。由于变压器是利用电磁感应原理制成的，只应用于交流电。如需要直流电压时，可以先通过交流电变压得到相应的电压后，再整流得到直流电压。2电力变压器的基本结构电力变压器主要部件电磁部分由绕组和铁心组成。绕组是变压器的电路，采用绝缘扁铜线或圆铜线绕制而成；铁心构成磁路，常采用硅钢片叠成。除了电磁部分，还有油箱、冷却装置、绝缘套管、调压和保护装置等部件。其中变压器油主要起绝缘和散热作用。3变压器的基本工作原理变压器与交流电源相接的绕组叫做一次侧绕组（又称原边绕组或初级绕组），与负载相接的绕组叫做二次侧绕组（又称副边绕组或次级绕组）。变压器工作原理是：当变压器的原绕组接入交流电源后就有交流电流通过，于是在铁心中产生交变磁通，称为主磁通。由于一次侧绕组、二次侧绕组在同一个铁心上，所以铁心上的主磁通同时通过一次侧绕组和二次侧绕组。因此在变压器一次侧绕组产生自感电动势的同时，在二次侧绕组中产生互感电动势，这个互感电动势对负载来讲，就相当于它的电源电动势，当二次侧与负载构成闭合回路，就有感应电流流过负载。4变压器的额定值 额定电压U1N/U2N，单位为V或者kV。U1N指正常运行时一次侧应加的额定电压。U2N指一次侧加额定电压、二次侧处于空载状态时的电压。三相变压器的额定电压指的是线电压。 额定容量SN，单位为VA或kVA。SN为变压器的视在功率。 额定电流I1N/I2N，单位为A或kA。是变压器正常运行时所能承担的电流，在三相变压器中均代表线电流。 单相：三相： 5、变压器型号中字母、数字的含义 变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？D S J L Z SC SG JMB YD BK(C) DDGD-单相 S-三相 J-油浸自冷 L-绕组为铝线 Z-又载调压 SC-三相环氧树脂浇注SG-三相干式自冷 JMB-局部照明变压器 YD-试验用单相变压器 BF(C) -控制变压器（C为C型铁芯结构） DDG-单相干式低压大电流变压器1（或末数）线圈耦合方式自耦降压（或自耦升压）02相 数单 相D三 相S3冷却方式油浸自冷J干式空气自冷G干式浇注绝缘C油 浸 风 冷F油 浸 水 冷S强迫油循环风冷FP强迫油循环水冷SP4线 圈 数双 线 圈三 线 圈S5线圈导线材质铜铝L6调压方式无励磁调压有载调压 Z加强干式Q干式防火H移 动 式D成 套T注：电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。 四、电动机1电动机的用途和分类 电动机是把电能转换成机械能的动力设备。小区加压给水、提升排水水泵，电梯的升降都需要用电动机作为动力，电动机种类繁多，一般分类方法如下表所示。电机分类原则种类按电流分类直流电动机、交流电动机按交流电源相数分类单相电动机、三相电动机按工作原理分类同步式、异步式按转子结构分类鼠笼式、绕线式2异步电动机的基本结构 异步电动机又叫感应电动机，是利用电磁感应原理制成，由定子和转子两部分组成。 定子由机座、定子铁心和定子绕组组成。三相电动机的定子绕组由三相对称的绕组组成。定子绕组接线方式，按电机额定电压分为星形（Y形）和三角形（形）两种。电机额定电压220V应采用星形连接，额定电压380V采用三角形连接。 转子是电动机的转动部分，由转子铁心、转子绕组和转轴等部分组成。转子绕组根据其结构可分为鼠笼式和绕线式两种。 3三相异步电动机的调速方法在实际应用中，异步电动机用于转速需要变化的地方，如电梯在运行过程中不同阶段需要不同的速度以满足快速升降的要求。三相异步电动机调速的方法主要有以下三种，见下表。方 法原 理特 点变极调速改变三相异步电动机定子的磁极对数有级的调速，调速级数少变压调速改变三相异步电动机定子绕组的输入电压无级调速但效率低、发热较严重变频变压调速改变异步电动机的电源频率来改变电动机的转速调速范围、控制精度、动态特性具有良好的运行质量和控制特性随着交流电动机调速控制理论、电力电子技术、微处理器为核心的数字化控制技术的发展，变频变压调速在工业生产的所有领域和家电产品中得到广泛应用。如变频恒压供水系统、变频调速电梯等，都是通过改变接入电机电源的频率达到改变转速和输出功率的目的。变频变压调速常用交直交变频方式，基本的工作过程是：首先由整流设备把交流电变成直流电，再由逆变器将直流电变为交流电供给电动机，在逆变的过程中同时调制输出电压的幅值和频率。供配电系统-第二节 建筑供配电系统概述本节主要系统介绍电力网供配电概况、电力线路的布线方法、建筑物的供电原则和高层建筑供电的方法和要求。通过学习，要求对我国电网配电电压等级和频率、电力线路敷设的方法、建筑物用电负荷的分类和供电要求、建筑物供配电方式有所了解。 一、电力系统和电力网1电力系统和电力网电站发出的交流电需要经过高压输送一定距离后，再经一次或两次降压后，才能分配给各种用户使用，这就构成发电、输电和配电系统。电力系统又称为输配电系统或供电系统。由发电设备、输配电设备、变电设备以及用电设备等组成的总体叫做电力系统。电力网由输配电系统和变电所组成，用于连接发电厂和用户。2电力网的电压等级我国电力网的电压等级主要有0.22kV、0.38kV、3kV、6kV、10kV、35kV、110kV、220kV等多个等级。0.22kV、0.38kV可以通过三相四线制供电线路供低压用户使用，3kV、6kV、10kV用于配电和高压用户使用，35kV以上主要用于远距离输电。3频率标准根据全国供用电规则我国电网频率标准是50Hz，偏差不超过0.5Hz。二、线路的敷设1架空线路架空线路主要由导线、电杆、横担、金具、绝缘子、拉线盘、卡盘及底盘等组成。2电缆线路电缆是由芯线、外加绝缘层和保护层三部分组成的电线。在室外敷设时可采用直埋地敷设，在室内敷设时通常采用金属托架或金属托盘明设。3绝缘导线绝缘导线的敷设可以明敷或暗敷。当采用穿管暗敷时应注意有关的规定。三、建筑物用电负荷的分类和负荷类别供电的可靠性是供电工程中最基本的要求，用电设备对供电可靠性的要求决定了相应的供电方式。1建筑物用电负荷的分类民用建筑用电负荷根据建筑物的重要性及中断供电的后果分为三级。（1）一级负荷 中断供电将造成人身伤亡。 中断供电将造成重大的政治影响。 中断供电将造成重大经济损失。 中断供电将造成公共场所的秩序严重混乱。 （2）二级负荷 中断供电将造成较大政治影响。 中断供电将造成较大经济损失。 中断供电将造成公共场所秩序混乱。 （3）三级负荷（不属于一级和二级负荷的）要求：一级负荷需采用两个以上的独立电源供电，同时还必须增设应急电源。二级负荷采用两个电源供电，尽可能有两个独立电源供电。三级负荷供电无特殊要求。2建筑物负荷类别按照核收电费的“电价规定”，将建筑物用电负荷分为以下三类。 照明和划入照明电价的非工业负荷。 非工业负荷。 普通工业用电。 四、低压配电低压配电方式是指低压干线的配线方式。主要有放射式、树干式和混合式三种。五、高层建筑供电 1高层建筑的负荷分级 一级负荷：消防用电设备，应急照明，消防电梯。 二级负荷：客用电梯，供水系统，公用照明。 三级负荷：居民用电等其他用电设备。 2高层建筑的供电要求为了保证事故照明、电脑设备、消防设备及电梯等设备的事故用电，现代高层建筑供电要求采用至少两路独立的10kV电源同时供电，目的是为了保证供电的可靠性。两路独立电源运行方式，原则上是两路同时供电，互为备用。另外，还需装设应急备用柴油发电机组，要求在15s内自动恢复供电。3高层建筑常用的供电方案 两路高压电源，正常一用一备，主要用于供电可靠性相对较低的高层建筑中。 两路电源同时工作，故障时由另一回路对故障回路供电，主要用于高级宾馆和大型办公楼宇。 用电量不大的一般高层住宅，可采用一路10kV电源作为主电源，400V电源作为备用电源的高压供电低压后备的主结线方案。供配电系统-第三节 变配电室变配电室是物业小区从高压电网中引入高压电源，然后降压再分配给用户使用的场所。即担负着接受电能、变换电压及分配电能的任务。大部分的小区将变配电所合建在一起，即小区变电所，完成降压和高低压配电的任务。本节主要介绍高压电网引入高压电源后，电源如何分配到用电设备的配电种类和安装要求。通过学习，要求掌握配电箱（盘）的安装和配电要求，了解配电柜（屏）的分类。 一、低压配电箱（盘）配电箱（盘）是直接向低压用电设备分配电能的控制、计量盘，根据保护和控制要求，低压配电箱可以安装不同的设备，如漏电保护开关、自动空气开关、电度表以及各类的开关插座，等等。安装配电箱采用明装，如无特殊要求离地为1.2m，暗装为1.4m。为缩短配电线路和减少电压损失，单相配电盘的配电半径约30m，三相配电半径6080m。照明配电盘的配电要求电流不大于60100A。其中，单相分支线以69路为宜，每支路上应有过载、短路保护，支路电流不宜大于l5A。每支路所接用电设备如灯具、插座等总数一般不超过25具，总容量不超过3kW；而彩灯支路应设专用开关控制和保护，每一支路负荷不宜超过2kW。此外，还应保证配电盘的各相负荷之间不均匀程度小于30%，在总配电盘配电范围内，各相不均匀程度应小于10%。二、配电柜（屏）配电柜是用于成套安装供配电系统中受、配电设备的定型柜，有高压、低压配电柜两大类。低压配电柜用于动力、照明及配电设备的电能转换、分配与控制之用。高压配电柜用于接受分配电能，并对电路具有控制、保护和测量等功能。三、建筑物的变配电所变配电所由高压配电室、变压器室和低压配电室三部分组成。设计变配电所时应注意位置的选择、形式和布置原则。四、126kV气体绝缘金属封闭开关设备GISGIS是Gas Insulated metal-enclosed Switchgear的缩写，意思是气体绝缘金属封闭开关。把各种控制、开关、保护电器，全部封装在接地的金属壳体内，壳内充以一定压力的SF6气体作为相间及对地的绝缘。国内称之为封闭式组合电器。 包括：断路器、隔离开关、接地开关、互感器（PT及CT）、避雷器和连接母线。世界上第一套GIS于1967年在德国投入运行，由西门子公司制造，电压等级为126kV，采用油断路器，分相布置。由于第二次世界大战后德国迅速的经济发展和重建被破坏城市和工厂的要求，在那时经济飞速发展，对能量的需求迫切，城市中电力增长极快，有时一年增长20%。这样仅在三年的时间里就使电力加倍。在城市内的供电点采用常规空气绝缘设备显然是不现实的，需要紧凑设计的户内装置，因而采用SF6绝缘的GIS应运而生。与常规的敞开式高压电器设备相比，GIS有以下优缺点：1）占地面积及体积小，如126kV等级，GIS的占地面积为敞开式的7.6%，体积为敞开式的6.1%，而252kV等级，GIS的占地面积为敞开式的4.0%，体积为敞开式的2.1%；2）维护周期长，或者不需要检修；3）受环境影响小。可用于湿热、污秽、高寒地区等严酷环境条件；4）制造困难，价格贵。供配电系统-第四节 低压配电系统保护装置为保证配电系统的正常运行，在配电线路中装设有短路保护、过负荷保护、接地故障保护和中性线保护等保护措施。常用保护装置有刀开关、熔断器、自动空气开关和漏电开关。本节介绍了低压配电系统的常用保护装置的种类、原理及用途。通过学习，应对各种保护设备的原理和适用范围有初步的了解。 一、刀开关刀开关又称低压隔离开关，通常是指用手来操纵，对电路进行接通或断开的一种控制电器。刀开关不能带负荷操作，主要安装在自动空气开关和熔断器等设备前，目的是检修低压设备时有一个明显的断开点，起隔离作用。二、熔断器熔断器主要用于设备过载和短路保护，原理是利用元件（即熔体）本身产生的热量将自己熔断，从而使电路断开，达到保护电网和电气设备的目的。熔断器由熔体和安装熔体用的绝缘器组成。常用型号有“RC”插入式熔断器、“RL”螺旋式熔断器、“RM”封闭管式熔断器及“RT”填料管式熔断器等。三、自动空气开关自动空气开关又称自动空气断路器。主要在低压配电网路中作为开关设备和保护元件，也可以在电动机主电路作为短路、过载和失压保护用，还可以作为启动电器。自动空气开关有塑料外壳式自动空气开关（DZ型）和框架式自动空气开关（DW型）两类。四、漏电保护器漏电保护器又称触电保安器，是一种自动电器，主要用于发生人体触电、漏电和单相接地故障的低压线路保护电器。其工作原理是在正常工作时，相线和零线的电流是相同的，零线电流互感器无感生电流产生，故障时，线路中流过相线的部分电流不经零线返回，该电流通过零序电流互感器产生电压，经放大后使漏电脱扣器动作，切断电源。供配电系统-第五节 建筑供配电系统的维护与管理建筑供配电系统是电力系统的一个重要组成部分，涉及电力系统电能发、输、配、用的后两个环节。其运行特点、要求和电力系统基本相同。由于供配电系统直接面向用电设备及其使用者，因此供、用电的安全性尤显重要。作为建筑供配电系统的维护与管理，目的是对已验收并投入使用的供电设备提供安全、可靠、优质、经济的维护与管理。本节主要介绍建筑供配电系统的维护和管理的要求，通过学习应对供配电设备的维护和管理有一定的了解和认识。 一、建筑供配电系统的管理1配备专业的管理人员经有关部门验收合格后的供配电设备接收后，应根据管理供配电设备的种类和数量分别配备专业技术人员进行管理。2建立供电设备档案住宅区或高层楼宇以每幢楼为单位在收集和整理技术资料的基础上，建立和健全供配电设备的档案。档案主要包括各类的图纸、数据、记录和报告等。3明确供电系统的产权分界供电系统产权分界的目的是分清供电系统维护的范围和事故的责任，依据“全国供用电规则”，对维护管理与产权分界的规定如下所述。 低压供电的，以供电接户线的最后（第一）支持物为分界点，支持物属供电局。 10kV及以下高压供电的，以用户厂界外或配电室前的第一断路器或进线套管为分界点，第一断路器或进线套管的维护责任由双方协商确定。 35kV及以上高压供电的，以用户厂界或用户变电站外第一基电杆为分界点，第一基电杆属供电局。 采用电缆供电的，本着便于维护管理的原则，由供电局与用户协商确定。 产权属于用户的线路，以分支点或以供电局变电所外第一基电杆为分界点，第一基电杆维护管理责任由双方协商确定。 4供电系统管理为了使供电系统能安全、可靠地运行，在日常管理过程中应强制执行相关的要求。 负责供电运行和维修的人员必须持证上岗，并配备专业电气工程的技术人员。 建立严格的配送电运行制度和电气维修制度，加强日常维护检修。 建立24小时值班制度，做到发现故障，及时排除。 保证公共使用的照明灯、指示灯、显示灯和园艺灯的良好状态；电气线路符合设计、施工技术要求，线路负荷要满足业户需要，确保发配电设备安全运行。 停电、限电提前出安民告示，以免造成经济损失和意外事故。 对临时施工工程及住户装修要有用电管理措施。 对电表安装、抄表、用电计量及公共用电进行合理分配。 发生特殊情况，如火灾、地震和水灾时，要及时切断电源。 禁止乱拉接供电线路，严禁超载用电，如确需要，必须取得主管人员的书面同意。 建立各类供电设备档案，如设备信息卡等。 5供电设备运行中的巡视管理供电设备运行中的巡视管理是根据公司工程部制定的运行巡视管理规范，由值班人员定期对设备设施进行巡视、检查。 运行巡视制度主要考虑巡视的间隔次数并按规定填写运行巡视记录。 运行巡视的内容包括变配电室巡视和线路巡视，在巡视过程中发现问题和故障应及时进行相应的处理。 在巡视中发现问题时应考虑个人的能力，处理问题时应严格遵守物业管理公司制定的供配电设备设施安全操作标准作业规程和供配电设备设施维护保养标准的规定。 6发电机房管理发电机房应根据相关的规程严格管理，柴油机组操作人员必须熟悉设备，严格按照规程操作。7配电房管理配电房是安装配电设备设施的建筑，如设备出现事故，后果十分严重，因此配电房全部机电设备，由机电班负责管理和值班，停送电由值班电工操作，非值班电工禁止操作，无关人员禁止进入配电室，非管理处人员需办理书面许可才能进入。配电房的日常管理应严格执行相关规定。8配电室交接班管理 接班人员应提前10分钟到达工作岗位，以便及时作好接班准备，了解设备运行情况，准确无误地做好接班手续。 接班人员生病、有酒意或精神不振者不得接班；值班人员缺勤时，应报告主管领导。 交接班双方事先做好准备，必须按照下列内容进行交接。 运行记录、事故记录及设施记录，工作票、操作票、主管部门的通知及运行图纸等应正确齐全。 工具、设备用具、仪器、消防设备及钥匙等应齐全完整，室内外应清洁。 在交接班时发生事故或执行重大操作时，应由交班人员处理完毕后方可交接，接班人员要协助处理。 以上手续办好之后，双方应在记录本上签字。 双方签字之后，表示交接班手续已办妥，正式生效；未履行交接班手续的值班人员不可离开工作岗位。 二、建筑供配电系统的维护建筑供配电系统维护，是指为保证物业建筑供电系统的正常运行而对供电设备的日常管理和养护维修。1供电系统的维护对供电设备的维护可分为日常巡视维护和定期检查保养两个方面。2供电设备设施的养护供电设备的养护目的是，消除事故隐患，防止供电设备设施出现较大故障，供电设备设施的养护由值班电工负责实施。按照机电设备管理工作条例中的规定，定时对设备设施进行养护。3配电线路的维护配电线路的维护包括架空线路维护和电缆线路维护。架空线路应进行经常的维护。其基本措施是巡视检查，以及时发现及时处理。电缆线路维护一般要求维护人员应首先全面细致地了解电缆的走线方向、敷设方式及电缆头的位置等基本情况。架空线路维护和电缆线路维护应根据相应的巡视项目进行。巡视检查中发现的问题也应进行记载和及时报告处理。变电所中的两票在电力系统中,变电所是电能输送和分配的枢纽.为适应系统中各种不同运行方式的变化,变电所内要有大量的倒闸操作;当电气设备从一种状态转换到另一种状态或改变系统的运行方式时,需要一系列的倒闸操作才行。变电所两票制度的执行，是为了确保变电运行人员、检查人员、试验人员及其他工作人员的安全及设备安全的一项重要的技术组织措施。 第一节 变电所的操作票一、 倒闸操作的概念所谓倒闸操作主要是指拉开或合上某些断路器和隔离开关，拉开或合上某些直流操作回路，切除可投稿某些继电保护装置和自动装置或改变其整定值，拆除可装高临时接地线及检查设备绝缘等。二、 电气设备的运行运行中的电气设备，是指全部带有电压或一部分带有电压及一经操作即带有电压的电气设备。因此运行中的电气设备具体是指现场运行、备用和停用的设备。电气设备的运行状态有运行、热备用、冷备用和检修状态。运行状态：断路器及隔离开关都在合闸位置。热备用：断路器断开，面隔离开关在合闸位置。冷备用：该设备与其它设备间有明显断开点。检修：设备两侧装有防护措施。倒闸操作的基本步骤设备倒闸前状态设备倒闸后的状态运行热备用冷备用检修运行1、 拉开必须切断的断路器2、 检查所拉开的断路器是否处于断开位置1、拉开必须切断的断路器2、 检查所拉开的断路器是否处于断开位置3、 拉开必须开断的全部隔离开关4、 检查所拉开的隔离开关是否处于断开位置1、拉开必须切断的断路器3、 检查所拉开的断路器是否处于断开位置4、 拉开必须开断的全部隔离开关5、 检查所拉开的隔离开关是否处于断开位置6、 挂上保护用的临时接地线或合上接地刀闸1、 合上必须的断路器2、检查所合上的断路器是否处于接通位置1、 检查所拉开的断路器是否处于断开位置2、 拉开必须开断的全部隔离开关3、检查所拉开的隔离开关是否处于断开位置1检查所拉开的断路器是否处于断开位置2拉开必须开断的全部隔离开关3检查所拉开的隔离开关是否处于断开位置4挂上保护用的临时接地线或合上接地刀闸1检查全部接线2检查所拉开的断路器是否处于断开位置3合上必须合上的全部隔离开关4检查所合上的隔离开关是否处于接通位置5合上必须的断路器6检查所合上的断路器是否处于接通位置1检查全部接线2检查所拉开的断路器是否处于断开位置3合上必须合上的全部隔离开关4检查所合上的隔离开关是否处于接通位置1检查所拉开的断路器是否处于断开位置2检查所拉开的隔离开关是否处于断开位置3挂上保护用的临时接地线或合上接地刀闸1拆除全部保护用的临时接地线或拉开接地刀闸2检查所拉开的接地刀闸是否处于断开位置3检查所拉开的断路器是否处于断开位置4合上必须合上的全部隔离开关5检查所合上的隔离开关是否处于接通位置6合上必须的断路器7检查所合上的断路器是否处于接通位置1拆除全部保护用的临时接地线或拉开接地刀闸2检查所拉开的接地刀闸是否处于断开位置3检查所拉开的断路器是否处于断开位置4合上必须合上的全部隔离开关5检查所合上的隔离开关是否处于接通位置1拆除全部保护用的临时接地线或拉开接地刀闸2检查所拉开的接地刀闸是否处于断开位置3检查所拉开的断路器是否处于断开位置4检查所合上的隔离开关是否处于接通位置操作票的用途和使用范围用途：为防止运行人员误操作和误入带电间隔，值班员正常运行的各项倒闸操作均应填写操作票，并按操作票所列内容按顺序进行。下列情况下可不使用操作票： 事故处理 拉开或拆除全所仅有的一组接地隔离开关或接地线 拉合断路器的单一操作三、 操作票填写的要求和规定操作票的填写规定： 电气倒闸操作票应严格按照电业安全工作规程和有关填票的规定执行。操作票应统一编号。字迹清楚，不得涂改，并进行审查，亲笔签名。操作票执行结束后，应加盖“已执行”章。作废的操作票应加盖“作废”章。填写倒闸操作票必须使用统一的调度术语和操作术语。操作票填写的有关说明：下列各项应作为单独的项目填入操作票内：1、 应拉合的断路器和隔离隔离开关。2、 断路器操作后，检查其分、合闸位置。3、 隔离开关操作后，检查其确已拉开，或合闸接触良好。4、 断路器由冷备用转运行或热备用，操作隔离开关前，检查断路器确在分闸位置。5、 拉入、切出转换断路器。6、 拉、合二次电源隔离开关。7、 取下、投入控制回路和电压互感器的二次熔断器。同时取放同一设备多组二次熔断器，可以并填写，操作时分项打勾。8、 为防止误操作，在操作前必须对要操作的设备进行项目检查，检查后立即进行该项操作。9、 验电及装、拆接地线的明确地点及接地线（拉、合接地开关）的编号，其中每项验电及装接地线应作为一个项目填写。10、 设备检修好，由冷备用或检修转运行前，应检查送电范围内确无遗留接地线。11、 两个并列运行的回路，当需停下其中一回而将符合转移到另一回时，操作前对另一回路所带负荷情况。12、 退、投保护回路连接，在测量连接两端确无电压后，投入保护回路连接。同时投入或退出多块保护连接，可以作为一个操作项目填写，每操作完一块连接应分别打勾。13、 保护定值的更改、电压、电流、时间等应分别填写。同一定值同一保护三相可以合为一项即可，但执行前应分别打勾。、设备名称的填写：在操作任务栏内应写双重名称，在操作项目栏中只要填写设备编号即可（隔离开关只要写编号），同一保护的连接 不应相同。、倒闸操作顺序：停电拉闸必须按照断路器、负荷侧隔离开关电源侧隔离开关的操作顺序依次操作，合闸顺序与此相反。、在一个操作任务中，如同时需要拉开几个断路器时，允许在先行拉开几路断路器后，再分别拉开隔离开关，但拉开隔离开关前必须每检查一个断路器确在分闸位置后，随即分别拉开其对应的两侧隔离开关。、操作票必须统一印刷编号，并保持连号，已使用的操作票，应保存一年备查。、操作票中的签名：填票人、审核人由填写操作票的运行班依次分别签名，并对所填操作票的正确性负责，不经签名，不得向下班移交。操作人、监护人在执行操作任务前，应对操作票审核无误，在高度员正式发令后依次签名，并对操作票和所要进行操作的任务正确性负全部责任，如审核发现错误应作 并重新填写。操作票上“值班负责人”栏，批设值班负责人的变电所，在操作执行前，应审核并签名，未经当班负责人签名，不得进行操作，不设值班负责人的此栏空格。操作票上不得漏签或代签名。四、 执行操作票的程序1发命令和接收任务2操作人查对图板填写操作票3审核操作票4考问和预想5正式接受操作命令6模拟预演7操作前准备8核对设备并唱票、复诵9实施操作10检查设备、监护人依次票11操作汇报，做好记录12评价、总结第二节 变电所的工作票一、 工作票的用途和使用范围二、 执行工作票的程序三、 有关工作票的规定及工作票的填写 一、第一节： 倒闸操作的基本要求1、 什么叫倒闸？什么叫倒闸操作？答：电气设备分为运行、备用（冷备用及热备用）、检修三种状态。将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。要求：倒闸操作是电气值班人员最重要的工作之一。一切正确的倒闸操作都是操作人员严格执行规章制度、充分发挥应有的技术水平、高度的责任心三者完美结合的产物。2、 值班人员在倒闸操作中的责任和任务是什么？答：严格遵守规程制度，认真执行操作监护制度，正确实现电气设备状态的改变和转换；保证发电厂、变电所和电网安全、稳定、经济地连续运行；保证用户的用电安全不受影响。这就是值班员的责任和任务。解释：冷备用是指安全措施已拆除，设备已具备运行条件，但隔离开关未合入的备用；热备用是指断路器一经合闸，设备即转入运行状态的备用。第二节：1、 倒闸操作应考虑哪些问题？答：（1）改变后的运行方式是否正确、合理及可靠。（2）倒闸操作是否会影响继电保护及自动装置的运行。在倒闸操作过程中，如果预料有可能引起某些保护或自动装置误动或失去正确配合，要提前采取措施或将其停用。（3）要严格把关，防止误送电，避免发生设备事故及人身触电事故。2、 在倒闸操作前应遵守哪些要求？答：1）在送电的设备及系统上，不得有人工作，工作票应全部收回。2）设备预防性试验合格，绝缘电阻符合规程要求，无影响运行的重大缺陷。3）严禁约时拆挂地线或约时检修设备。4）进行事故预想。事故预想要从电气操作可能出现的最坏情况出发，出发，结合本专业的实际，全面考虑。拟定的对策及应急措施要具体可行。第三节：1、倒闸操作前应作好哪些准备倒闸操作前的 工作一般包括：1） 接受操作任务：操作任务由调度员下达，是进行倒闸操作的准备的依据。值班长接受操作任务后，首先明确操作人及监护人。2） 确定操作方案：根据当班设备实际运行方式，按照规程规定，结合检修工作票的内容及地线位置，综合考虑后确定操作方案及操作步骤。3） 填写:操作票的内容及步骤，是操作任务、操作意图及操作方案的具体化，是正确执行操作的基础和关键。填写操作票务必严肃、认真、正确。4） 准备操作用具及安全用具，并进行检查。要求：1） 操作必须由操作人填写。2） 填好的操作票应进行审查，达到正确无误。3、 操作票的使用应符合以下规定：1） 操作票应先编号，并按照编号顺序使用。2） 一个操作任务填写一张操作票。3） 操作票中所填设备名趁，实行双重编号。4、 操作中应填写的内容1） 操作任务；2）应拉合的断路器及隔离开关的名称、编号；3）检查断路器及隔离开关的分、合实际位置；4）投入或取下控制回路、信号回路、电压互感器回路的断路器；5）检查负荷分配情况；6）断开或投入保护（压板）或自动装置；7）检查回路是否确无电压：8）挂、拆接地线、检查接地线是否拆除等。第四讲：操作监护制在执行中有哪些要求操作监护制度是我国发供电运行部普遍实行的一种基本制度，即倒闸操作时实行一人操作、一人监护的制度。要求：1） 倒闸操作必须由两人进行。由技术水平较高、经验比较丰富的值班员担任监护，另一人担任操作。2） 操作前应进行模拟预演。经“三审”批准生效的操作票，在正式操作前，应在“模拟图”上，按照操作票的内容和顺序模拟预演。三审包括：自审，由操作票填写人进行。初审，由操作监护人进行。复审，由值班负责人进行。3） 每进行一项操
