JBT10045.4-1999热切割等离子弧切割质量和尺寸偏差.doc

资源描述

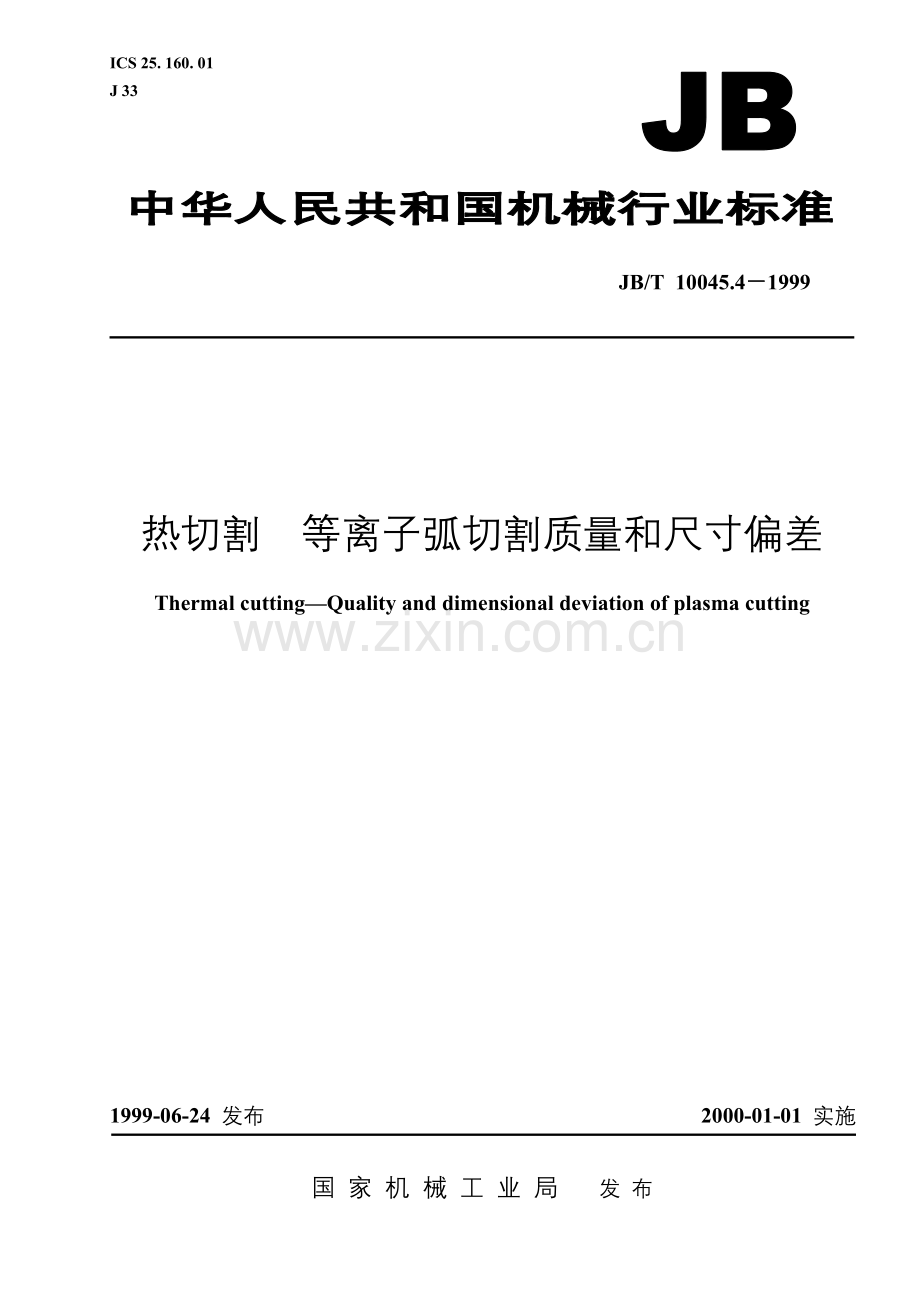

ICS 25. 160. 01 J 33 JB/T10045.4－1999 热切割等离子弧切割质量和尺寸偏差 Thermal cutting—Quality and dimensional deviation of plasma cutting 1999-06-24 发布 2000-01-01 实施国家机械工业局发布 JB/T 10045.4－1999 目次 II JB/T 10045.4－1999 前言本标准是对ZBJ59002.4—88《热切割等离子弧切割质量和尺寸偏差》的修订。修订时仅做了编辑性修改，主要技术内容无变化。本标准自实施之日起代替ZBJ59002.4—88。本标准由全国焊接标准化技术委员会提出并归口。本标准负责起草单位：哈尔滨焊接研究所。本标准主要起草人：温忠和、刘庆发、李廷伟。本标准于1988年首次发布，本次修订系首次修订。 JB/T 10045.4－1999 国家机械工业局 1999-06-24 批准中华人民共和国机械行业标准热切割等离子弧切割质量和尺寸偏差 Thermal cutting—Quality and dimensional deviation of plasma cutting JB/T 10045.4－1999 代替ZBJ59002.4—88 2000-01-01 实施 3 1 范围本标准规定了等离子弧切割面质量等级、尺寸偏差和测量方法。本标准适用于机械化、半机械化等离子弧切割低碳钢、中碳钢、普通低合金结构钢、高合金刚、铝及不锈钢的轧制钢材。 2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JB/T10045.3—1999 热切割气割质量和尺寸偏差 3 切割面质量切割面质量用切割面平面度u、割纹深度h两项参数进行评定；挂渣、后施量、上缘熔化度、缺口不作为质量分级依据。 X、Y、V、K形切口的切割面质量，应对各切割面分别评定。 3. 1 切割面质量分为Ⅰ、Ⅱ两级，切割面平面度u、割纹深度h的分级取值范围见图1、图2。图1 切割面平面度u（数值表示上限） 3. 2 有特殊要求时，切割面的质量也可由供需双方商定。商定的切割面平面度u、割纹深度h应在图样上注明，如JB/T10045.3—1999中的6.3 b）所示。图2 割纹深度h（数值表示上限） 4 工件尺寸偏差工件尺寸偏差是指工件的基本尺寸与切割后实际尺寸之差值，实际尺寸应在切口经过清理并冷却到室温后进行测量。工件尺寸偏差见表1。偏差包括由切割面平面度造成的偏差部分。表 1 工件偏差尺寸 mm 精度切割厚度基本尺寸范围 35~＜315 315~＜1000 1000~＜2000 2000~4000 C 5~50 ±1 ±1.5 ±2 ±2.5 D 5~50 ±1.5 ±2.5 ±3 ±3.5 注：表中所列的工件尺寸偏差适用于： a）图样上未注公差的尺寸； b）长宽比小于或等于4∶1的工件； c）切割周长大于或等于350 mm的工件。 5 切割面质量的测定和标注 5. 1 切割面平面度u和割纹深度h的数值，可用测量仪器和量具分别测定。 5. 2 切割面的测量方法和在图样上的标注，按照JB/T10045.3的要求进行。附录（标准的附录）附录名称 JB/T 10045.4－1999 中华人民共和国机械行业标准热切割等离子弧切割质量和尺寸偏差 JB/T 10045.4－1999 * 机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号邮编 100044） * 开本880×1230 1/16 印张X/X 字数XXX,XXX 19XX年XX月第X版 19XX年XX月第X印刷印数1－XXX 定价 XXX.XX元编号 XX－XXX
