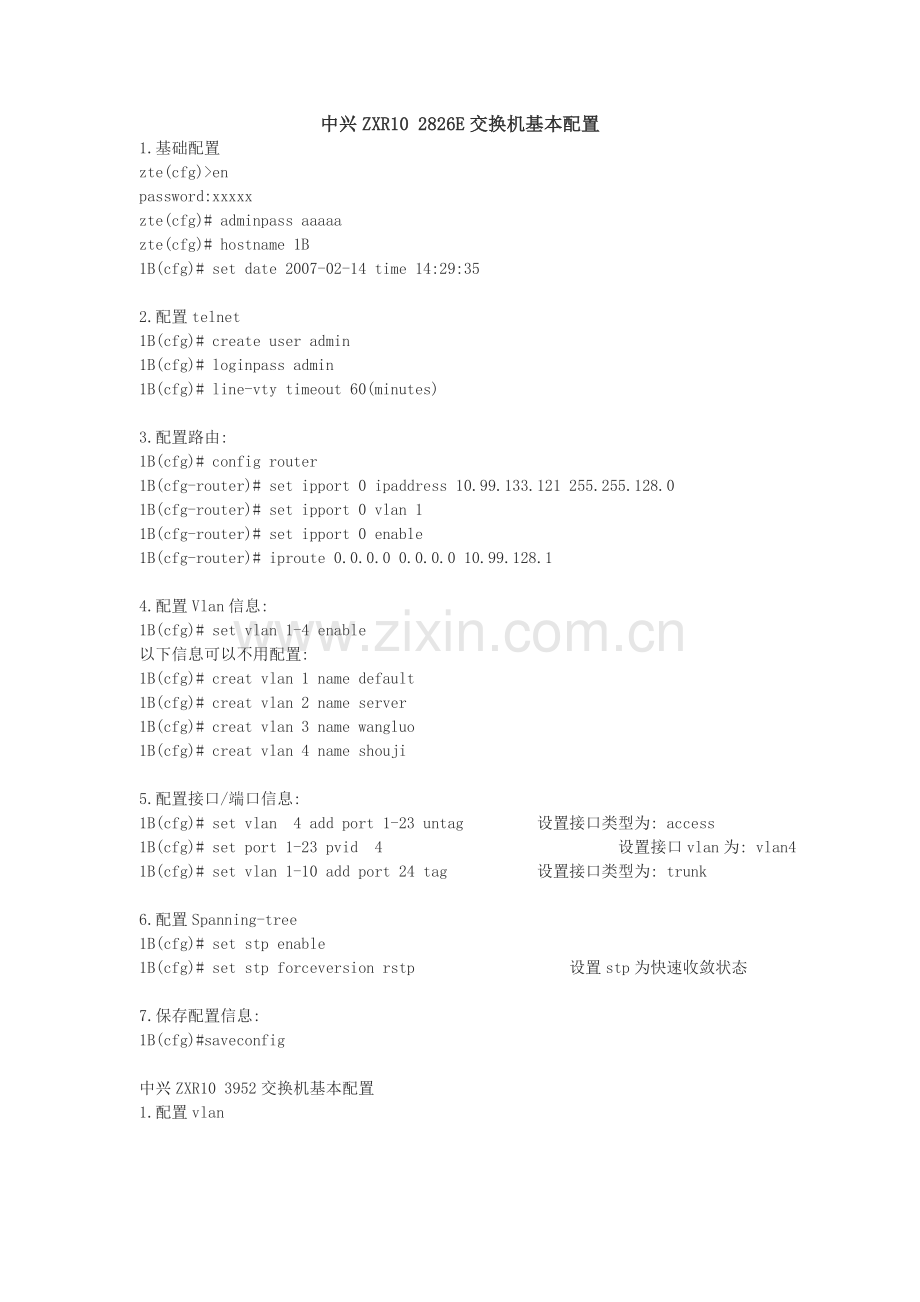

中兴ZXR10 2826E交换机基本配置
1.基础配置
zte(cfg)>en
password:xxxxx
zte(cfg)# adminpass aaaaa
zte(cfg)# hostname 1B
1B(cfg)# set date 2007-02-14 time 14:29:35

2.配置telnet
1B(cfg)# create user admin
1B(cfg)# loginpass admin
1B(cfg)# line-vty timeout 60(minutes)

3.配置路由:
1B(cfg)# config router
1B(cfg-router)# set ipport 0 ipaddress 10.99.133.121 255.255.128.0
1B(cfg-router)# set ipport 0 vlan 1
1B(cfg-router)# set ipport 0 enable
1B(cfg-router)# iproute 0.0.0.0 0.0.0.0 10.99.128.1

4.配置Vlan信息:
1B(cfg)# set vlan 1-4 enable
以下信息可以不用配置:
1B(cfg)# creat vlan 1 name default
1B(cfg)# creat vlan 2 name server
1B(cfg)# creat vlan 3 name wangluo
1B(cfg)# creat vlan 4 name shouji

5.配置接口/端口信息:
1B(cfg)# set vlan 4 add port 1-23 untag     设置接口类型为: access
1B(cfg)# set port 1-23 pvid 4               设置接口vlan为: vlan4
1B(cfg)# set vlan 1-10 add port 24 tag      设置接口类型为: trunk

6.配置Spanning-tree
1B(cfg)# set stp enable
1B(cfg)# set stp forceversion rstp          设置stp为快速收敛状态

7.保存配置信息:
1B(cfg)#saveconfig

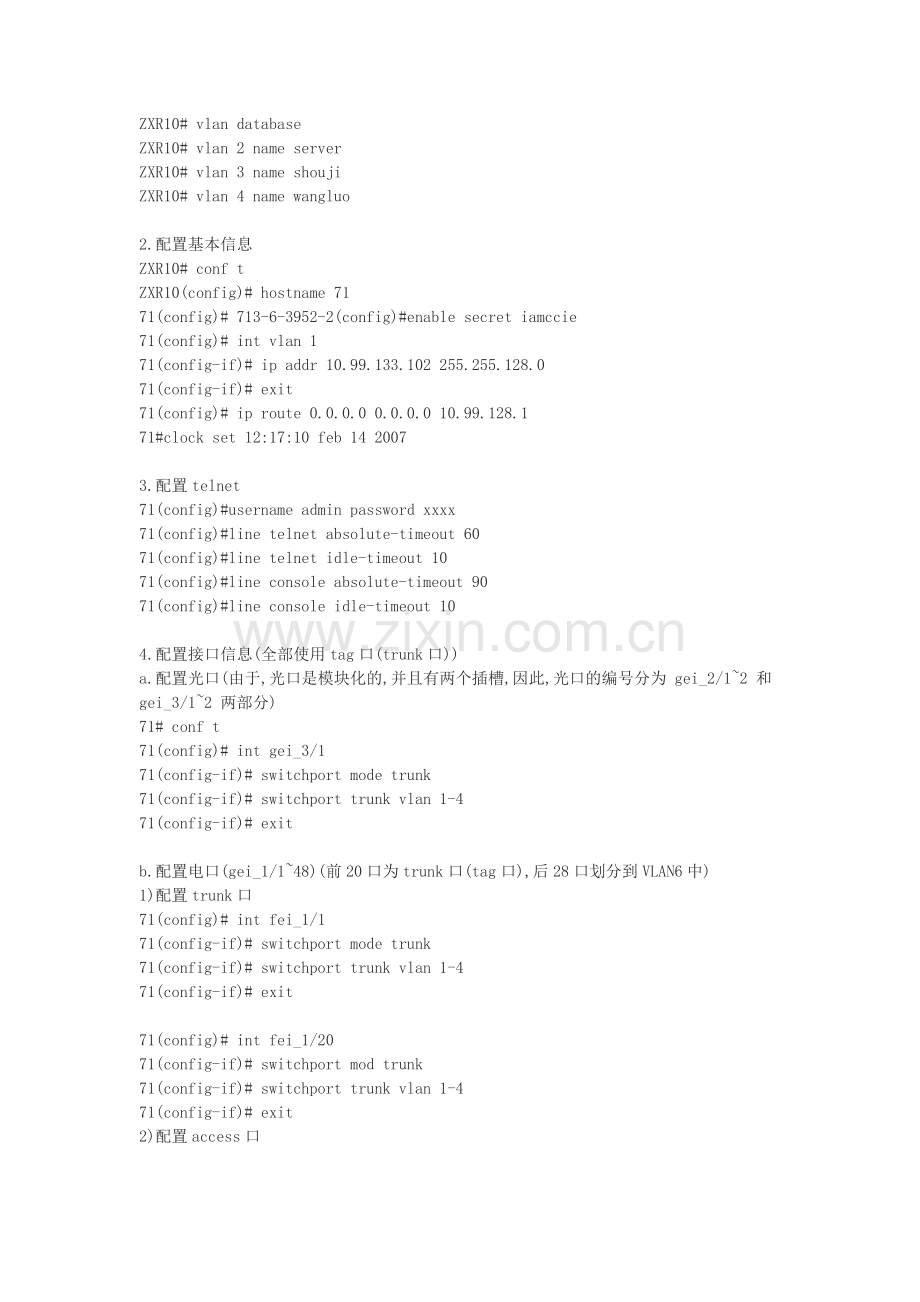

中兴ZXR10 3952交换机基本配置
1.配置vlan
ZXR10# vlan database
ZXR10# vlan 2 name server
ZXR10# vlan 3 name shouji
ZXR10# vlan 4 name wangluo

2.配置基本信息
ZXR10# conf t
ZXR10(config)# hostname 71
71(config)# 713-6-3952-2(config)#enable secret iamccie
71(config)# int vlan 1
71(config-if)# ip addr 10.99.133.102 255.255.128.0
71(config-if)# exit
71(config)# ip route 0.0.0.0 0.0.0.0 10.99.128.1
71#clock set 12:17:10 feb 14 2007

3.配置telnet
71(config)#username admin password xxxx
71(config)#line telnet absolute-timeout 60
71(config)#line telnet idle-timeout 10
71(config)#line console absolute-timeout 90
71(config)#line console idle-timeout 10

4.配置接口信息(全部使用tag口(trunk口))
a.配置光口(由于,光口是模块化的,并且有两个插槽,因此,光口的编号分为 gei_2/1~2 和 gei_3/1~2 两部分)
71# conf t
71(config)# int gei_3/1
71(config-if)# switchport mode trunk
71(config-if)# switchport trunk vlan 1-4
71(config-if)# exit

b.配置电口(gei_1/1~48)(前20口为trunk口(tag口),后28口划分到VLAN6中)
1)配置trunk口
71(config)# int fei_1/1
71(config-if)# switchport mode trunk
71(config-if)# switchport trunk vlan 1-4
71(config-if)# exit

71(config)# int fei_1/20
71(config-if)# switchport mod trunk
71(config-if)# switchport trunk vlan 1-4
71(config-if)# exit
2)配置access口
71(config)# int fei_1/21
71(config-if)# switchport mode access
71(config-if)# switchport access vlan 4
71(config-if)# exit
配置access接口的另外一种方法:

71(config)# vlan 4
71(config-vlan)# switchport pvid fei_1/22-48
71(config-vlan)# exit

5.配置Spanning-tree(配置为快速收敛生成树RSTP)

71# conf t
71(config)# spanning-tree enable
71(config)# spanning-tree mode rstp

点对点链路可以取消Spanning-tree
71(config)# int gei_3/1
71(config-if)# spanning-tree disable
71(config)# int gei_3/2
71(config-if)# spanning-tree disable

6.保存配置:
71#write flash

中兴交换机数据配置流程图

1.       确定交换机管理vlan，本例子为vlan100
2.       确定用户vlan，本例子所有用户vlan为vlan2
3.       确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan2
4.       确定交换机管理地址，本例子为172.32.240.254/24
5.       确定交换机主机名,本例子为zte
6.       确定交换机上行口,本例子为1口
7.       确定远程登陆交换机的用户名和密码, 本例为zte与zte，enable密码为zte
8.       确定交换机的缺省网关，本例为 172.32.240.1
9.       确定snmp团体属性子串，本例为zte
10.   确定snmp网管服务器地址，本例为10.40.92.105

通过串口登陆交换机
1.       将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口
2.       串口线的RS232口连接到PC的串口
3.       打开PC的超级终端，COM端口属性请点击“还原为默认值”。中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无
4.       设置完毕敲回车连接
5.       输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing

设置主机名
zte(cfg)#hostname zte

远程登陆设置
zte(cfg)#create user zte                 //远程登录用户名
zte(cfg)#loginpass  zte                    //远程登录密码
zte(cfg)#adminpass zte                   //enable密码

端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式
zte(cfg)#set port 1 duplex full        //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100         //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable  //上行口配置更改为自适应

配置vlan
zte(cfg)#set vlan 2 enable                  //创建vlan2
zte(cfg)#set vlan 100 enable                //创建vlan100

上行端口vlan配置
本系列的交换机端口模式为混合模式，上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag  //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag   //将用户vlan2绑定到上行端口，以tag方式

用户端口vlan配置
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag  //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2          //配置用户端口的pvid

交换机管理IP配置
zte(cfg-router)#config router  //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0  //配置管理IP
zte(cfg-router)#set ipport 0 vlan 100  //将管理IP绑定到管理vlan100
zte(cfg-router)#set ipport 0 enable  //启用该管理
zte(cfg-router)#iproute 0.0.0.0 0.0.0.0  172.32.240.1  //配置缺省路由
zte(cfg-router)#exit   //退出三层配置模式

Snmp属性配置
说明：配置团体属性时 private表示相应的字串有读写权限，public则只有只有读权限
zte(cfg)#config snmp  //进入交换机snmp配置模式
zte(cfg-snmp)#create community zte private  //创建团体字串，配置为private，表示该子串zte有读写权限
zte(cfg-snmp)#create view zteview  //创建视图
zte(cfg-snmp)#set community zte view AllView  //将团体字串与视图对应起来
zte(cfg-snmp)#set traphost 10.40.92.105 zte  //trap信息上告网管服务器
zte(cfg-snmp)#exit  //退出snmp配置模式

端口隔离配置
zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口
zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口

二层组播配置
zte(cfg)#set igmp snooping  enable //启用igmp
zte(cfg)#set igmp snooping add vlan 2  //设置igmp监听的vlan为用户vlan

用户端口速率限制
zte(cfg)#set port 2-24 bandwidth egress on rate 1000   //设置用户端口的下行速率为1M，以1k为单位

用户端口广播包限制
zte(cfg)# set port 2-24 bandwidth ingress on rate 500  //配置上行广播包速率
zte(cfg)# set port 2-24 ingess_limit_mode broadcast  //设置上行速率限制模式为广播包

用户端口mac学习限制
zte(cfg)#set port 2-24 macaddress 1  //限制用户端口的mac地址学习数量为1个

配置端口描述
zte(cfg)#set port 1 description uplink-to-XXX //端口注释

Vlan描述
zte(cfg)#create vlan 100 name guanli  //vlan描述

保存交换机数据配置
zte(cfg)#save  //保存交换机数据配置
zte(cfg)#exit //退出交换机
