FREESCALE MAG3110：Xtrinsic高精度3轴磁力计

MAG3110是一款小型的低功耗、数字3轴磁力计，具有宽广的动态范围，能够在带有外部磁场的印刷电路板(PCB)中运行。MAG3110磁力计可以测量所处位置磁场（由地磁场和电路板组件产生的磁场加在一起的总和）的三个轴向的组成部分。
与3轴加速度传感器结合使用时，可以获得不依赖方向的精确罗盘航向信息。MAG3110包括标准的I2C串行接口，能够测量高达10高斯的所在位置磁场，输出数据速率(ODR)可达80 Hz。相应的输出数据速率可以从12ms到数秒钟的采样间隔内调整。MAG3110提供塑料DFN封装，能够在-40℃ 至 +85℃的温度范围内运行。
特性
·                            80Hz最大采样速率
·                            I2C 接口 400kHz
·                            -40 至85℃运行温度
·                            1.95V 至 3.6V 供电电源
典型应用
移动电话
·                            下一代用户界面
·                            电子罗盘 (eCompass)
·                            地图定位
·                            定位服务
·                            带盲区导航的GPS备份
·                            移动应用中的位置跟踪
·                            翻转/显示位置
游戏
·                            3D 运动控制和航向
远程控制/无线鼠标/指针
·                            3D 运动控制和航向

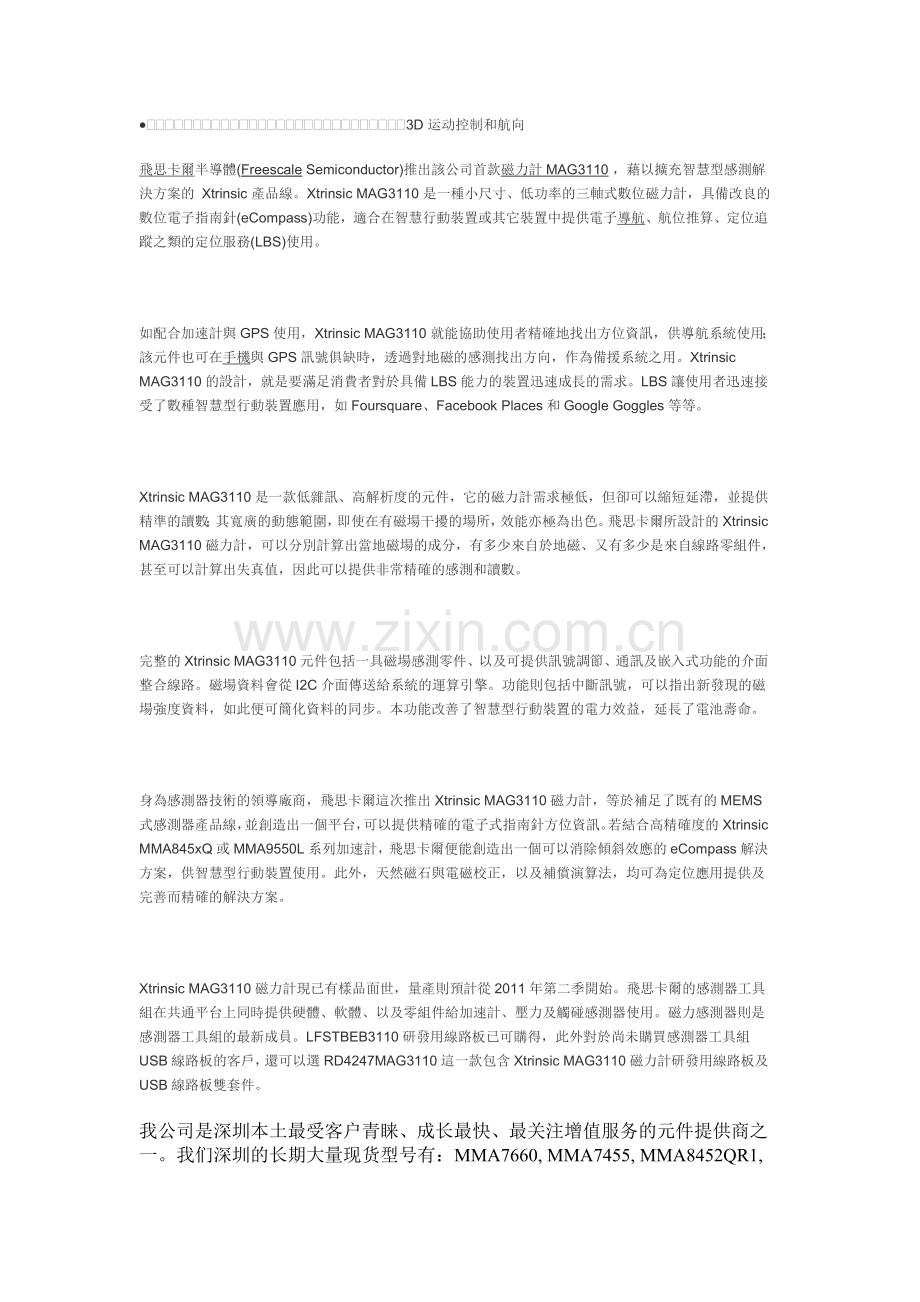

飛思卡爾半導體(Freescale Semiconductor)推出該公司首款磁力計MAG3110 ，藉以擴充智慧型感測解決方案的 Xtrinsic 產品線。Xtrinsic MAG3110 是一種小尺寸、低功率的三軸式數位磁力計，具備改良的數位電子指南針(eCompass)功能，適合在智慧行動裝置或其它裝置中提供電子導航、航位推算、定位追蹤之類的定位服務(LBS)使用。

如配合加速計與GPS使用，Xtrinsic MAG3110 就能協助使用者精確地找出方位資訊，供導航系統使用；該元件也可在手機與GPS訊號俱缺時，透過對地磁的感測找出方向，作為備援系統之用。Xtrinsic MAG3110的設計，就是要滿足消費者對於具備LBS能力的裝置迅速成長的需求。LBS讓使用者迅速接受了數種智慧型行動裝置應用，如Foursquare、Facebook Places和Google Goggles等等。

Xtrinsic MAG3110是一款低雜訊、高解析度的元件，它的磁力計需求極低，但卻可以縮短延滯，並提供精準的讀數；其寬廣的動態範圍，即使在有磁場干擾的場所，效能亦極為出色。飛思卡爾所設計的Xtrinsic MAG3110磁力計，可以分別計算出當地磁場的成分，有多少來自於地磁、又有多少是來自線路零組件，甚至可以計算出失真值，因此可以提供非常精確的感測和讀數。

完整的Xtrinsic MAG3110元件包括一具磁場感測零件、以及可提供訊號調節、通訊及嵌入式功能的介面整合線路。磁場資料會從I2C介面傳送給系統的運算引擎。功能則包括中斷訊號，可以指出新發現的磁場強度資料，如此便可簡化資料的同步。本功能改善了智慧型行動裝置的電力效益，延長了電池壽命。

身為感測器技術的領導廠商，飛思卡爾這次推出Xtrinsic MAG3110磁力計，等於補足了既有的MEMS式感測器產品線，並創造出一個平台，可以提供精確的電子式指南針方位資訊。若結合高精確度的Xtrinsic MMA845xQ或MMA9550L系列加速計，飛思卡爾便能創造出一個可以消除傾斜效應的eCompass解決方案，供智慧型行動裝置使用。此外，天然磁石與電磁校正，以及補償演算法，均可為定位應用提供及完善而精確的解決方案。

Xtrinsic MAG3110磁力計現已有樣品面世，量產則預計從2011年第二季開始。飛思卡爾的感測器工具組在共通平台上同時提供硬體、軟體、以及零組件給加速計、壓力及觸碰感測器使用。磁力感測器則是感測器工具組的最新成員。LFSTBEB3110研發用線路板已可購得，此外對於尚未購買感測器工具組USB線路板的客戶，還可以選RD4247MAG3110這一款包含Xtrinsic MAG3110磁力計研發用線路板及USB線路板雙套件。
