提升机电控的常见故障及处理
矫直机
金属电阻箱-
1.个别电阻片刺火
(1)接矫直机触面粗糙或脏污
(2)两端螺母未上紧
(0打磨、清扫
(2)适当拧紧两端螺母
2.电阻严重过热
电阻箱容量小，选择不当
重新选配
3.部分电阻过热，甚至烧断
(1)电阻容量小
(2)操作不当，该段电阻运行时间太长
(1)重新选配
(2)改进操作
4.加速不匀，切除电阻时出现过大的冲击电流
(1)电阻箱之间短路
(2)电阻片之间短路
(1)寻找短路点，更换电阻箱
(2)换下修理
低频发电动机组
1.低频发电机及换向器变频机电刷下火花过大
(1)电刷与换向器接触不良
(2)电刷压力不适当
(3)电刷牌号不对或质量不好
(4)电刷位置不在中性线上
(5)电刷架在圆周上分度不勻
(6)电刷在刷握中太紧（被卡住）或太
松
(7)换向器表面粗糙、不圆或整流片凸出（即跳排斥）
(8)云母片高出换向器表面
(9)电动机过载
(10)输出频率过高
(11)转子绕组与换向器脱焊
(12)励磁、换向极、补偿和转子等绕组有短路、断路、接地或接线错误故障
(13)均压线畚故障〔14)电动机振动较大
(15)空气中含有水蒸汽或酸碱太多
(1)研磨电刷
(2)调整压力
(3)更换合适的电刷
(4)校正到中性线上
(5)用纸条校正电刷沿圆周间距并使之相等
(6)太紧可研磨电刷，太松则须更换
(7)用细油石打磨或车光
(8)将云母片刻低于表面0.5 ~1mm
(9)减小负荷
(10)调低励磁频率
(11)重焊
(12)用电表检查，消除故障点短路等故障一般须更换绕组或重绕
(13)检查均压线是否断开，并接好
(14)消除振动（见后）
(15)加强新鲜空气对流
故障特征
主要原因
处理方法

(1)接线头松动或接触不良
(1)打磨、拧紧

(2)励磁回路(包括换向器变频机、同步发电动机、直流励磁机）有断路之处
(2)顺序逐台检查并连接好

(3)换向器变频机的换向器电刷张角
位于零位
(3)调整电刷张角

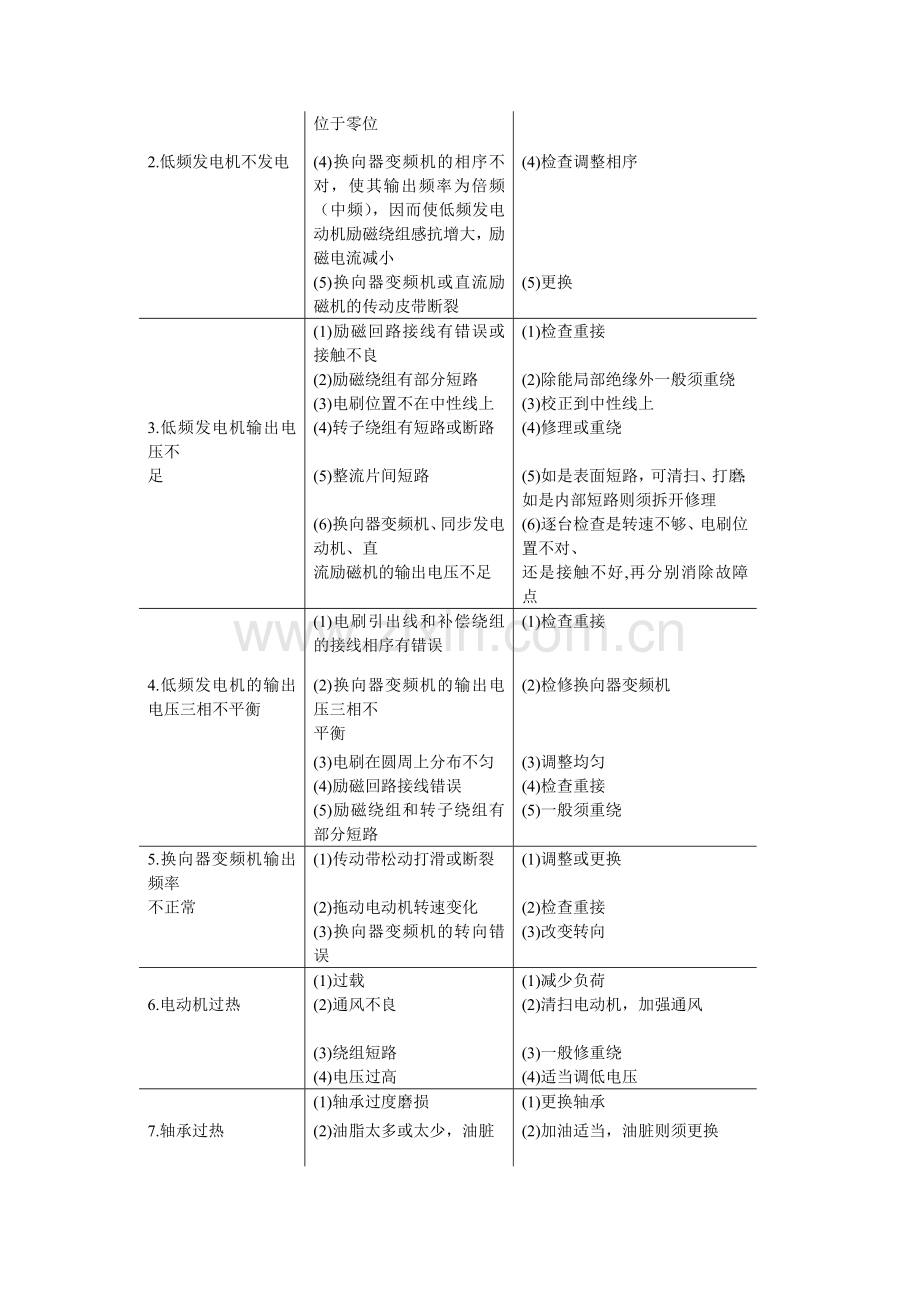

2.低频发电机不发电
(4)换向器变频机的相序不对，使其输出频率为倍频（中频），因而使低频发电动机励磁绕组感抗增大，励磁电流减小
(4)检查调整相序

(5)换向器变频机或直流励磁机的传动皮带断裂
(5)更换

(1)励磁回路接线有错误或接触不良
(1)检查重接

(2)励磁绕组有部分短路
(2)除能局部绝缘外一般须重绕

(3)电刷位置不在中性线上
(3)校正到中性线上
3.低频发电机输出电压不
(4)转子绕组有短路或断路
(4)修理或重绕
足
(5)整流片间短路
(5)如是表面短路，可清扫、打磨；如是内部短路则须拆开修理

(6)换向器变频机、同步发电动机、直
(6)逐台检查是转速不够、电刷位置不对、

流励磁机的输出电压不足
还是接触不好,再分别消除故障点

(1)电刷引出线和补偿绕组的接线相序有错误
(1)检查重接
4.低频发电机的输出电压三相不平衡
(2)换向器变频机的输出电压三相不
(2)检修换向器变频机
平衡
(3)电刷在圆周上分布不匀
(3)调整均匀

(4)励磁回路接线错误
(4)检查重接

(5)励磁绕组和转子绕组有部分短路
(5)一般须重绕
5.换向器变频机输出频率
(1)传动带松动打滑或断裂
(1)调整或更换

不正常
(2)拖动电动机转速变化
(2)检查重接
(3)换向器变频机的转向错误
(3)改变转向

(1)过载
(1)减少负荷
6.电动机过热
(2)通风不良
(2)清扫电动机，加强通风

(3)绕组短路
(3)一般修重绕

(4)电压过高
(4)适当调低电压

(1)轴承过度磨损
(1)更换轴承
7.轴承过热
(2)油脂太多或太少，油脏
(2)加油适当，油脏则须更换

(3)轴弯曲
(3)调直

(4)传动带张力过大
(4)调整适当
故障特征
主要原因
处理方法

(1)接线头松动或接触不良
(1)打磨、拧紧

(2)励磁回路(包括换向器变频机、同步发电动机、直流励磁机）有断路之处
(2)顺序逐台检查并连接好

(3)换向器变频机的换向器电刷张角
位于零位
(3)调整电刷张角
2.低频发电机不发电
(4)换向器变频机的相序不对，使其输出频率为倍频（中频），因而使低频发电动机励磁绕组感抗增大，励磁电流减小
(4)检查调整相序

(5)换向器变频机或直流励磁机的传动皮带断裂
(5)更换

(1)励磁回路接线有错误或接触不良
(1)检查重接

(2)励磁绕组有部分短路
(2)除能局部绝缘外一般须重绕

(3)电刷位置不在中性线上
(3)校正到中性线上
3.低频发电机输出电压不
(4)转子绕组有短路或断路
(4)修理或重绕
足
(5)整流片间短路
(5)如是表面短路，可清扫、打磨；如是内部短路则须拆开修理

(6)换向器变频机、同步发电动机、直
(6)逐台检查是转速不够、电刷位置不对、

流励磁机的输出电压不足
还是接触不好,再分别消除故障点

(1)电刷引出线和补偿绕组的接线相序有错误
(1)检查重接
4.低频发电机的输出电压三相不平衡
(2)换向器变频机的输出电压三相不
(2)检修换向器变频机
平衡
(3)电刷在圆周上分布不匀
(3)调整均匀

(4)励磁回路接线错误
(4)检查重接

(5)励磁绕组和转子绕组有部分短路
(5)一般须重绕
5.换向器变频机输出频率
(1)传动带松动打滑或断裂
(1)调整或更换

不正常
(2)拖动电动机转速变化
(2)检查重接
(3)换向器变频机的转向错误
(3)改变转向

(1)过载
(1)减少负荷
6.电动机过热
(2)通风不良
(2)清扫电动机，加强通风

(3)绕组短路
(3)一般修重绕

(4)电压过高
(4)适当调低电压

(1)轴承过度磨损
(1)更换轴承
7.轴承过热
(2)油脂太多或太少，油脏
(2)加油适当，油脏则须更换

(3)轴弯曲
(3)调直

(4)传动带张力过大
(4)调整适当
