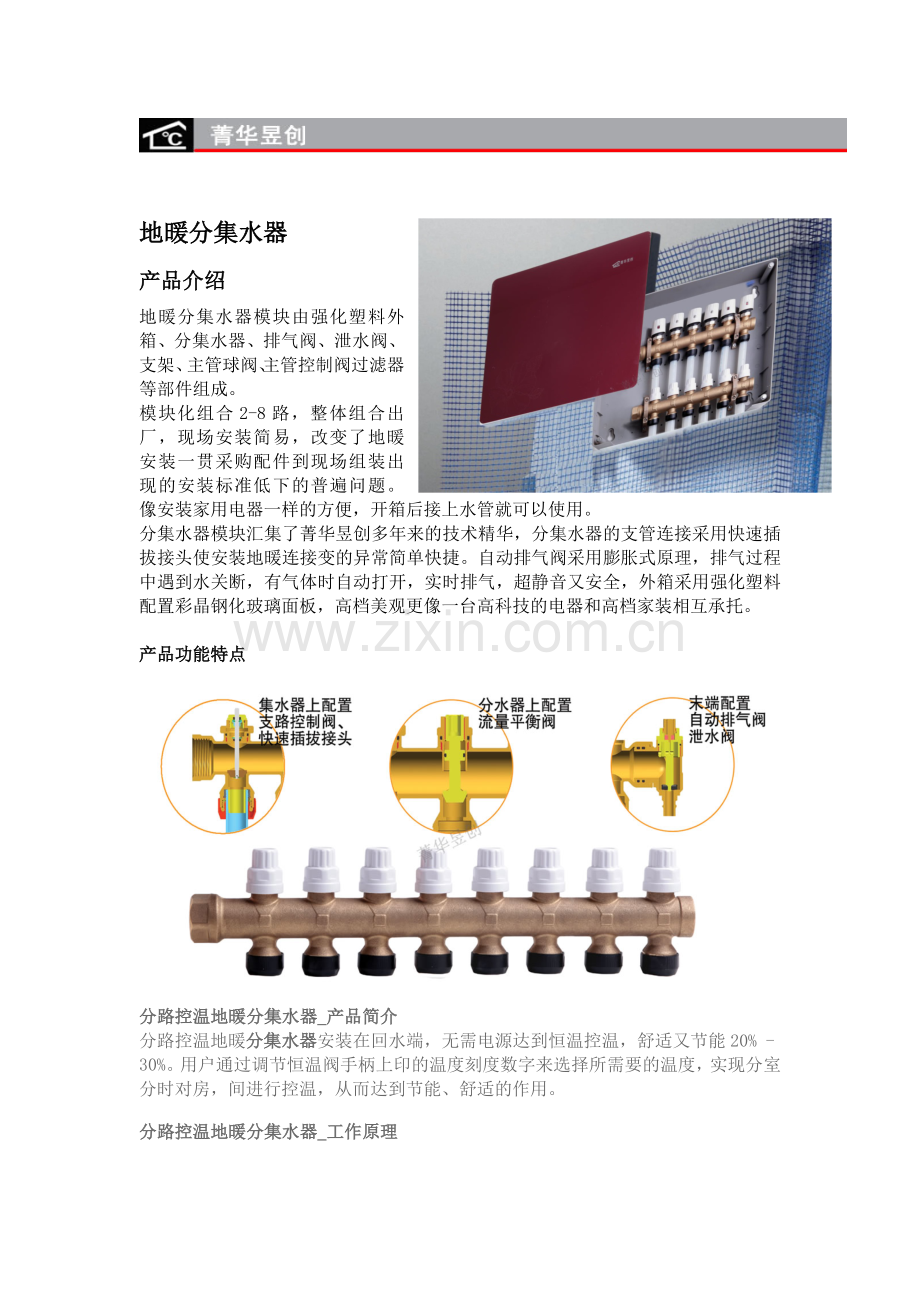

地暖分集水器.doc

地暖分集水器
产品介绍
地暖分集水器模块由强化塑料外箱、分集水器、排气阀、泄水阀、支架、主管球阀、主管控制阀过滤器等部件组成。
模块化组合2-8路，整体组合出厂，现场安装简易，改变了地暖安装一贯采购配件到现场组装出现的安装标准低下的普遍问题。像安装家用电器一样的方便，开箱后接上水管就可以使用。
分集水器模块汇集了菁华昱创多年来的技术精华，分集水器的支管连接采用快速插拔接头使安装地暖连接变的异常简单快捷。自动排气阀采用膨胀式原理，排气过程中遇到水关断，有气体时自动打开，实时排气，超静音又安全，外箱采用强化塑料配置彩晶钢化玻璃面板，高档美观更像一台高科技的电器和高档家装相互承托。

产品功能特点

分路控温地暖分集水器_产品简介
分路控温地暖分集水器安装在回水端，无需电源达到恒温控温，舒适又节能20% - 30%。用户通过调节恒温阀手柄上印的温度刻度数字来选择所需要的温度，实现分室分时对房，间进行控温，从而达到节能、舒适的作用。
分路控温地暖分集水器_工作原理
分路控温地暖分集水器内置了自动感温元件，可以实现对每个房间自动温度控制，用户通过调节恒温阀手柄上印的温度刻度数字来选择所需要的温度，自动感温元件会自动检测房间的回水温度，如果室温回水高于手柄刻度对应的温度时，内置感温驱动元件会自动使阀门关小，减少水流量，反之，会使阀门打开，增加进入管道的水量，实时调控反应灵敏，水温误差值2C°，进而控制地板恒定在所设置的温度范围，因为水地暖是通过加热地板来供热的，然而通过控制地板这个散热载体的温度就可以控制屋内的温度，进而实现室温恒定，节能效果自然显著。

分路控温地暖分集水器_产品优势
1、安装简单成本低
分路控温地暖分集水器内置了感温元件，温控与分集水器为一体模块，温度调节为自力式动作，无需安装电源就能达到恒温控温，特别应用在旧房改造项目上，不用改动原有的管路，安装了分路控温地暖分集水器就
能实现分室分区控温。
2、恒定温度，节能效果显著
分路控温地暖分集水器是通过内置感温元件自动检测房间的回水温度及时来调整供水量，实时调控反应灵敏，水温误差值2C°，，进而控制地板恒定在所设置的温度范围，因为水地暖是通过加热地板来供热的，然而通过控制地板这个散热载体的温度就可以控制屋内的温度，进而实现室温恒定，节能效果自然显著。不会因为感温滞后而导致地板温度落差较大，导致屋内忽冷忽热的现象。
3、低故障没维护
地暖回水温控阀是通过感温元件的热胀冷缩的物理来工作的，感温元件使用寿命在10 万次以上，正常使用在30 年以上，没有复杂的部件，设计合理简捷，没有人为的故意破坏几乎没有故障。

产品安装
安装示意图：

安装尺寸：

产品规格尺寸图

技术参数
材质：黄铜59-1
公称压力：PN10
介质温度：1...110℃
主管内径：DN25\DN32
支管距离：50mm
主管安装距离：190mm
连接端口：1寸内螺纹
控制阀门：行程3mm
连接尺寸：M30×1.5mm

产品分类
标准型
经典型
强化塑料型
分路控温型
