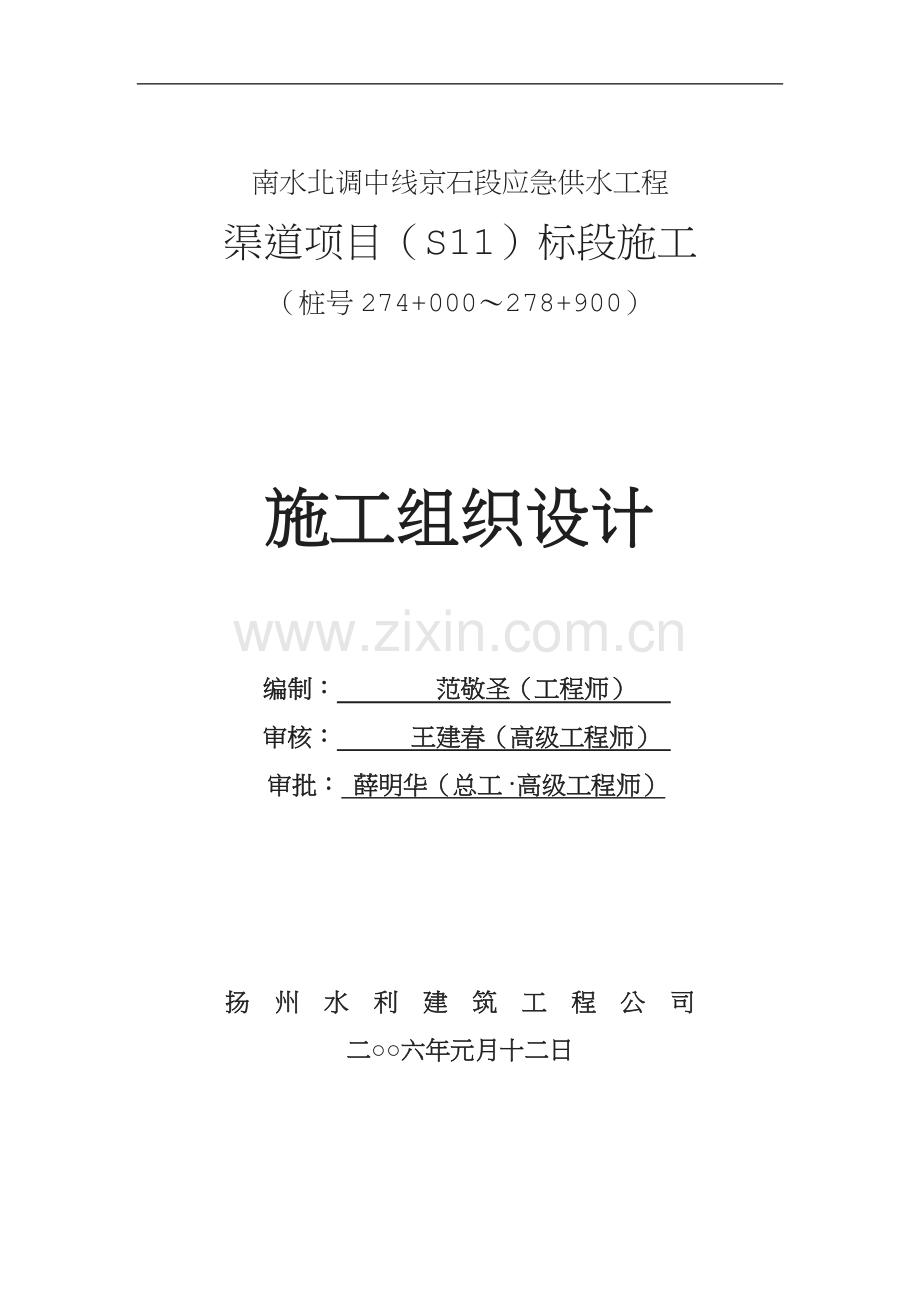

精选资料南水北调中线京石段应急供水工程渠道项目（S11）标段施工（桩号274+000278+900）施工组织设计 编制： 范敬圣（工程师） 审核： 王建春（高级工程师） 审批： 薛明华（总工高级工程师）扬 州 水 利 建 筑 工 程 公 司二六年元月十二日施工组织设计目录序号名 称资料编号1第一章编制依据2第二章工程概况3第三章施工总平面布置4第四章施工导流及施工降排水5第五章土方施工6第六章土工合成材料和防冻材料7第七章混凝土及钢筋混凝土工程8第八章桥梁工程9第九章沥青混凝土及碎石路面工程10第十章砌体工程11第十一章预埋件埋设12第十二章钢结构构制作与安装13第十三章闸门及启闭机制造与安装14第十四章安全、环保、文明施工体系及保证措施15第十五章质量、进度保证措施第一章、编制依据1.1编制依据1、南水北调中线京石段应急供水工程渠道项目（11标段）施工招标招标文件。2、南水北调中线京石段应急供水工程渠道项目（11标段）业主提供的其他有关工程资料。3、国家、河北省现行标准、规范和设计图纸要求执行的技术规范及工程建设强制性条文。4、现场实际场地、交通等自然条件及多年来施工同类工程积累的丰富经验。1.2编制内容本施工组织设计主要内容包括：工程概况；施工方案及主要技术措施；施工机械配备及施工人员配备；质量目标及保证措施；安全生产和文明施工措施；施工工期、施工进度计划及工期保证措施；施工部署及平面布置；降噪、扬尘治理措施；地下管线及其他地上地下设施的保护加固措施等。组织设计编制时采用文字结合图表的形式详细说明了工程的施工方法，拟投入的主要施工机械设备情况、劳动力计划等，结合招标工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施和建筑工地施工业务的组织规划，同时对关键工序、复杂环节重点提出相应的技术措施，使本工程施工组织设计具备针对性、合理性、科学性、操作性和先进性。本施工组织设计按照科学严格管理、精心组织施工的原则，对本工程进行了全方位的施工组织控制，竭尽全力创造精品工程。本施工组织设计用于“南水北调中线京石段应急供水工程渠道项目（11标段）施工工程”的投标，一旦中标可作为今后编制详细施工方案的依据。1.3编制思路施工组织设计是用来规划和指导拟建工程从施工准备到竣工验收全过程的一个综合性的技术经济文件，它是沟通工程设计和施工之间的桥梁，它是对施工过程实行科学管理的重要手段。因此，我们编制总体工程施工组织设计时，本着按科学规律组织施工，建立正常的施工工序，有计划地开展各项施工过程，合理安排劳动力、机械设备及各项资源，协调好相互之间的关系，达到“靠管理增效益，安全生产，履约保质；靠信誉求发展，追求卓越，用户满意”的宗旨，通过编制合理的施工方案，用来正确指导施工，达到最佳的经济效益，为客户提供满意的产品。我公司诚恳表示：积极响应招标文件中提出的质量、进度等要求，编制出符合本工程实际相应的方案、措施、体系。为确保该工程的质量、进度、安全等达到圆满的成功，采取行之有效的统筹安排，确保工程的施工进度满足要求。如我公司有幸中标，将充分发挥管理之特长，积极做好早开工、早投入的工作，强化各项计划的落实措施。并将与业主、设计单位密切配合，真诚接受监理公司在施工过程中的热忱指导、帮助，竭尽全力为此工程的顺利开展而努力。第二章、工程概况2.1工程简要概述本标段工程位于河北省新乐境内，桩号274+000278+900。渠道长度4900m，包括一座左岸排水建筑物，一座控制性分水口门及三座交通桥。工程等级为I级建筑物，本标段建筑物设计防洪标准按50年一遇设计，200年一遇洪水校核，地震设计烈度6度。工程招标范围：本标段内主体建筑施工、临时工程、机电设备预埋件及预埋件安装（不包括机电设备采购及安装）、金属结构制造及安装、观测设备采购及安装、水土保持等全部工程。工程建设单位为南水北调中线工程石京段河北建设管理处。2.2工程施工特点2.2.1建筑特点渠道工程：本标段渠道起点桩号274+000，终点桩号278+900，总长4900m。渠道为土渠段，全段设计纵坡1/25000。总干渠过水断面采用梯形断面。断面为挖方和半挖半填两种形式。本标度渠道的设计流量为165m3/s，加大流量190 m3/s，过水断面边坡系数为2.53.0。渠内设计水深5m，渠道过水断面采用现浇混凝土衬砌，衬砌高度至一级马道（或堤顶）。土渠衬砌厚度边坡10cm，底板8cm，对中、强渗漏段采用复合土工膜加强防渗，对设计冻胀量大于1cm的渠道采用聚苯乙烯泡沫板保温防冻。一级马道以上渠坡防护措施土坡为混凝土六角框格植草。右岸一级马道按等级铺筑为维修管理道路，左岸也许按一般道路通车无阻。渠道两侧填方段外坡脚和挖方段开口线外设8cm宽林带和截、导流沟。左岸排水建筑物：本标段左岸排水建筑物有黄家庄坡水区排水倒虹吸。黄家庄坡水区排水倒虹吸工程位于河北省新乐市北黄家庄村南1.2km的坡水区上，流域面积为30.73Km2。倒虹吸轴线与总干渠中心线正交于总干渠桩号278+220，京石段累计桩号39+842.6，坐标：X=4248777.7713,Y=471958.1053。建筑物管身为1级建筑物，进、出口为3级建筑物。洪水标准为50年一遇洪水设计，200年一遇洪水校核。设计洪水流量33m3/s,校核流量56m3/s,相应洪水位分别为74.58m和75.00m.建筑物位于VI地震区。黄家庄坡水区排水倒虹吸由进口段、管身段和出口段三部分组成。管身段为3孔一联3.2m3.2m钢筋混凝土箱型结构，长80m;进、出口段两岸均为混凝土重力式圆弧导流墙和浆砌石护坡，混凝土和浆砌石护底，长度分别为55.8m和73.4m。交通桥：本标段交通桥包括西名村公路桥、西名村东公路桥、黄家庄公路桥。西名村公路桥，总干渠标号275+135；本桥汽车核载等级为公路级；桥面布置：2（净11.5+20.5）；为25m跨预应力工型组合梁桥。西名村东公路桥，总干渠标号275+599；本桥汽车核载等级为公路级；桥面布置：净12+20.5；为30m跨预应力工型组合梁桥。黄家庄公路桥，总干渠标号278+689；本桥汽车核载等级为公路级；桥面布置：净8+20.5；为25m跨预应力工型组合梁桥。控制性工程：西名村分水口门，位于总干渠桩号275+650处，分水流量为2m3/s，由进口段、涵闸段和穿堤涵洞段三部分组成。 附属建筑物：包括工程管理用房（包括配电室）等。机电设备：安全监测系统预埋件采购及埋设。金属结构：本标段涉及金属结构设备的建筑物位西名村分水口门/西名村分水口门共1孔，该闸设置1孔检修门槽，1扇平面滑动铸铁工作闸门，1台手电两用螺杆式启闭机。平面滑动铸铁工作闸门材料为HT20-40，检修门槽预埋件材料为Q235B，金属结构设备总重量5.6t。该分水口设计水位73.669m，加大水位74.084m，闸底高程69.1m。（1）检修门槽：在铸铁工作闸门上游预留检修门槽，不设检修闸门。检修闸门空口尺寸为1.5m1.5m（宽高）,设计水头4.984m。检修闸门为临时起吊，不设启闭设备。（2）铸铁工作闸门及其启闭机：工作闸门采用PGZ型平面滑动铸铁闸门，孔口尺寸为1.5m1.5m（宽高），设计水头4.984m。启闭机采用LQ-12型手电两用螺杆式启闭机，单吊点，容量120/60KN，工作行程1.6m。闸门操作方式为动水启闭、局部开启。2.2.2水文气象和工程地质2.2.2.1水文气象本标段区域属暖温带大陆季风气候区，四季分明，冬季天气寒冷干燥，春季气温回升快，风速大，蒸发量大，天气干燥少雨；夏季气候湿多雨，为河北省的雨季，秋季降雨量较少。据渠段附近气象站资料统计，多年平均气温12.3，极端最低气温-23.6，极端最高气温43。多年平均风速2.3 m/s，最大风速18 m/s。多年平均无霜冻期191天，最大冻土深度88cm多年平均降水量469mm。天然条件下洪水分析成果见表1-1不同时段左岸排水建筑物施工洪水期洪水成果见表1-2表1-1 天然条件下洪水分析成果见表序号河沟（坡水区）名称不同重现期水位（m）200年100年50年20年10年1黄家庄坡水位74.3274.2974.2374.2174.12表1-2 左岸排水建筑物施工洪水期洪水成果见表河沟（坡水区）名称时间流量（m3/s）20年10年5年黄家庄坡水位9.16.34.842.601.059.16.152.751.470.609.156.303.912.100.859.156.151.400.750.3010.15.310.580.310.12汛期53.0030.0014.002.2.2.2工程地质1）地质概况地形地貌本渠段位于华北冲积平原的沙河(北)与磁河的冲洪积扇，地形总体平坦。沿线范围内地面高程68.7m78.3m。本渠段处于倾斜平原，其间夹河流地貌。地层岩性本渠段地表全部被第四系地层覆盖，揭露的地层为第四冲洪积层、风积及人工堆积物。岩性多为砂壤土、土壤、粉砂、细砂、中砂、粗砂、砾砂；人工堆积(Rq)弃土、弃渣、人工堤防、路基等。地质构造与地震本渠段所处区域地质构造单元为三级构造单元的太行山隆起的东部边缘。主要区域断裂构造有望都-新乐断裂、石家庄断裂、井陉-长治断裂、元氏断裂、柏乡断裂、衡水断裂。依据国家地震局分析预报中心2004年4月提出的南水北调中线工程沿线设计地震动参数区划报告，本渠段地震动峰值加速度为0.05，相当于地震基本烈度度区。水文地质条件渠段内地下水的类型主要为孔隙水。孔隙水:主要赋存于第四系全新统的砂性土含水层中，依据不同时期钻孔资料，地下水埋深一般1025 m，多属潜水。因河上游多建有水库且连续干旱及人工抽取地下水，地下水位有逐年下降的趋势。地下水与地表水联系紧密，具有较强或强的富水性和强透水性，部分具中等透水性。地表水及地下水对混凝土无腐蚀性。渠段内冻土为季节性冻土，冻土厚度0.780.88m。工程地质条件2）天然建筑材料根据天然建筑材料勘察情况及天然建筑材料调配原则，因碱活性问题，发包人指定混凝土骨料的料场:采用新乐市磁河(木刀沟)、正定县新安镇天然砂料场的砂料，碎石料场采用行唐县西城子、鹿泉市石井、曲阳县东口南人工灰岩石料场的碎石料。本标段回填土料主要为渠道挖方可用土料，根据挖填平衡原则，不足部分由习村土料场、木村土料场提供。砂砾料正定县新安村砂料场位于正定县新安村以北500m处，总干渠右侧，近邻京广公路。经过检测，无碱活性潜在有害反应。新乐市磁河(木刀沟)砂料场位于新乐县西南磁河(木刀沟)干流河岸两侧，质量满足要求，无碱活性反应。碎石料西城子石料场，位于行唐县上方乡西城子村，经过检测，没有碱活性。石井料场位于鹿泉市东北的石井村东北2km处，东临通往黄壁庄公路1km，交通较为便利。岩石各种指标均满足规程要求，质量良好，无碱活性潜在有害反应。东口南人工料场位于曲阳县西北杨砂候乡东口南村村北，经过检测，没有碱活性。土料场习村土料场，分布在磁河与沙河之间，位于河北行唐县只里乡习村东南，总干渠的西侧，交通方便。土料质量较好。天然含水量偏高。木村土料场，位于河北省新乐县木村乡木村西南，沙河南岸，总干渠两侧，交通方便。料质量较好，天然含水量局部偏高。2.2.3对外交通条件和施工用电条件2.2.3.1对外交通条件对外交通自新乐市至行唐县公路连接的西名村桥引接，从本标段进口修至出口长度约4.9 km。形成施工干道，并供S10、S12标段使用，价格按照发包人给定额计划。2.2.3.2施工供电条件从新乐县长寿变电站引10KV高压输电线路(由发包人提供)到施工现场。2.2.4合同项目和工作内容1、渠道工程总干渠渠道长4900m，主要工作项目和内容包括渠道土方开挖及填筑渠道混凝土浇筑：渠底、渠坡及一级马道内侧顶板混凝土浇筑，纵横伸缩缝设置及填缝材料的采购、制作与安装以及复合土工膜的采购、制作与铺设。渠坡的防护工程：主要包括渠道内外坡坡面六角型空心预制混凝土框格制作与铺设，内外坡面纵、横向混凝土排水沟（槽、管、箱）的制作与安装，外坡脚的浆砌石齿墙防护。左、右岸维护道路工程：渠道左、右岸一级马道（和或堤顶）运行维护道路路基、路面的铺设。右侧为沥青混凝土路面；左侧为碎石路面，路面两侧混凝土路缘石预制及埋设，警示柱制作与安装。截流沟（导水沟）工程：在渠道左右岸林带外设截流沟（导水沟）。其主要内容包括截流沟（导水沟）的开挖、回填和砌筑。安全防护工程：下渠台阶的开挖与砌筑，防护隔离围栏的采购、制作和安装。渠道防冻胀工程保温板的采购、制作与铺设。2、控制性建筑物（西名村分水口）：土方开挖、回填、混凝土浇筑，护砌，止水、排水等细部结构等全部工程。3、左岸排水建筑物（黄家庄坡水区排水倒虹吸）：土方开挖、回填、混凝土浇筑，金属结构及启闭机的制作、安装与调试，护砌，止水、排水等细部结构等全部工程。4、公路交叉建筑物（西名村公路桥、西名村东公路桥、黄家庄公路桥）：包括桩基成孔、混凝土浇筑，上部结构混凝土浇筑，预应力钢绞线张拉与孔道灌浆，桥面铺装、栏杆设置等工程。5、安全检测：各种观测设备、仪器的采购、安装，施工期的观测及资料分析整理。6、临时工程：承包方为完成承建的工程项目，负责修建与维护场内外施工道路、贮运设施、停放场地、辅助企业、施工风水电系统、混凝土拌合系统，还包括施工导流、场地排水、办公于生活营地营造，场地平整、场内道路以及撤场清理等其他所有临建工程。临时工程部包括场外10kv供电干线。7、水土保持（工程措施部分）8、其他在上述合同范围内，还包括由承包人负责完成的主要工作为1）所有工程的施工、完工、维护和缺陷修复。2）按合同提供工程材料、劳务、施工设备和合同规定由承包人负责采购的工程设备。3）为完成承建工程项目所需的所有临时工程设计、建设、运行、维护、拆除、撤离等。4）为完成承建工程所有与相邻标段及有关各方面的协调配合等工作应包括在上述中。2.2.5工程目标1、工期目标如果我单位中标，在接到中标通知后，立即组织施工人员、机械设备进场；按招标文件的要求，我公司对本工程的工期目标确定为；计划开工日2006年3月；土建工程完工日期为2007年6月底；全部竣工日期为2007年8月底；2、质量目标如果我单位中标，本工程的质量目标：确保达到优良等级，争创省（部）优工程。2.2.6工程主要施工措施我公司是水利水电施工总承包壹级资质，土建施工、机电设备安装技术力量雄厚，综合实力强，多次承建大型水利工程项目，得到社会的认可和信任。施工管理上层次，通过了ISO9001国际质量体系认证（2000版）。我公司将严格按ISO9001质量体系的要求以完善的质保体系、以满足顾客需求为中心、创优质工程。针对本工程的特点以及围绕本工程的施工进度要求，为保质保量完成施工任务，我公司主要采取以下措施。1、组织措施成立南水北调中线京石段应急供水工程渠道项目（S11）标段施工项目经理部具体实施本项目，抽调具有多年类似工程施工经验的人员组成项目核心成员，项目经理具有水利水电施工壹级资质，项目总工具有高级职称，质检员持上岗证，质检负责人具有国家质量总局颁发的“质量专业工程师”职称。项目经理部在总公司各职能部门的支持、监督下开展工作，项目经理对全部工程的施工集中管理，统一调度指挥土建、机电安装等专业施工。2、力量配备发挥本公司专业齐全的优势，选派总公司各专业人员，抽调具有同类型工程施工管理和施工作业经验的人员，发挥他们的潜能和特长，为完成本工程提供可靠的保证。本工程拟配备高级工程师3人，工程师10人、技术员15人、技师15人、高级工15人。为了确保本工程的施工进度满足业主提出的要求。我们将加强内部管理力度，做到协调有力政令畅通、落实责任分解到人，制定措施确保农忙、节假日施工力量的稳定，使施工进度、质量一直处于受控状态，满足监理工程师及业主的要求。3、技术方案施工中的所有施工方案、技术措施都要事先经过周密研究，充分发挥本公司的技术人员的集体智慧。重点、关键部位的技术方案及时向工程专家以及水利系统的老专家咨询，听取他们的意见。编制施工作业指导书，经公司总工室审批、报监理工程师批准后发到各相关部门和作业组，同时逐层进行施工技术交底，现场监督，以确保各施工部位的施工质量。4、周转材料、设备投入为确保工程实施，我公司将配备充足的施工机械及配件和施工周转材料，计划投入60m3混凝土拌合楼楼2台套和30 m3混凝土拌和楼2台套，混凝土泵车3台，混凝土罐车6台，混凝土布料机2台，渠道混凝土滑模成型衬砌设备2台，挖掘机45台，钢管1500T，5、施工管理1）施工管理一般规定开工报告开工前按合同规定向监理工程师提交开工申请报告，其主要内容包括：施工机构的建立和劳动力安排，材料、机械及检测仪器设备进场情况，水电供应，临时设施的修建，施工方案的准备情况、工程施工组织设计等。开工报告单：采用监理工程师提供的统一工程报告单格式，按合同规定向监理工程师提供有关不同项目和内容的工程报告单共审批。其报告单的主要项目为：各种测量、试验、材料检验、各类工程（分工序）检验、工程计量、工程进度、工程事故等报告单。制定施工方案、施工组织计划：按合同条款规定，在签订合同协议后的14天内，根据投标书确定的施工组织规划和监理工程师的指示，编报各项实施性的施工组织计划。其内容包括详细的施工组织、现场布置、施工方案、试验计划、工程进度计划、资源（劳工、机械设备、原材料）供应计划、资金流量计划、技术组织措施计划以及说明书等，经监理工程师批准后实施。工程进度计划的编制采取关键路线法。所提交的进度计划网络图、横道线图中的一切主要活动与工程量清单中的项目一致。年度、月度的任务（工程量和价值）资源需求及积累禁毒标注清楚。工程实施过程中，根据总体计划和监理工程师的指示与要求，及时提交年度、月度施工计划和周作业计划，经监理工程师批准后执行。如果这些计划引起总体计划的必要调整合变动时，连同修订的总体计划一并提交。修订的总体计划保证合同规定的总工期不变。提供的月度现金流量表分别注明每月预计支付的合计总数。根据总体施工计划和年度计划，制定各分部工程的施工计划和某些分项工程的施工计划，并在该分部工程和分项工程开工前7天报请监理工程师批准。在施工过程中严格执行监理工程师批准的施工计划，若发现需要调整或修改时，再次报请监理工程师批准。2）许可证、执照等管理进场后从当地政府、地方当局和有关部门申请全部施工所必要的许可证、执照和其他类似的证件。3）分包、转包、劳务、人员培训若我公司有幸中标签约，水土保持等专业工程在征得业主同意后请具有相应资质的单位分包，但不免除我公司应承担的总包责任，其余工程项目均由我公司承建。加强现场施工人员（包括劳务人员）的岗位和工序教育，加强质量、安全知识的岗位培训，做到人人重视内在质量和外观质量、人人重视安全，做到科学管理、文明施工。4）施工测量在开工前，对监理工程师提供的工程测设资料和测量标志，进行测量，以校核其正确性，并将复测结果提交监理工程师。在收到监理工程师有关测量基本资料后的14天内提供施工控制网资料报监理工程师审批。所有观测设备的埋设、安装记录、率定检验和观测记录均整理汇编，作为完工验收资料的一部分移交业主。在合同执行期间，将施工中所有标桩进行固定性保护，树立易于识别的标志。对永久性测量标志应进行保护，直至工程完工验收后，完整地交监理工程师。在工程基坑开挖前，应根据地面的地形地物施测地形图（如需要时），按地形和建筑物底部轮廓高程不同的分界线测断面图。其起点于方格网一致。高程与原设水准点高程闭合。断面图上应绘出建筑物的位置，计算出挖、填面积和方量（包括沉陷加高）。建筑物放样前对不同编号图纸上的高程、尺寸进行校对，无误后方可按图放样。土基上的底部建筑物应按比例绘出放样控制桩位图，上部建筑应在地板上或墩墙上弹出墨线，有的要注上高程，然后由质检人员复查，无误后交下道工序立模、扎筋，并测放浇筑面高程。一切就绪后，承包人应向监理工程师提出自检记录表，注明各项误差尺寸，经监理工程师复查无误后，方可浇筑。施工期按图纸要求沉陷观测标点，放水前应将临时沉降标点引到上部结构永久性标点上，并加以保护。所有底部或上部沉陷标点在竣工移交之前，必须定期观测。对附近的重要建筑，因基坑排水其沉陷及位移亦必须设点观测建筑物的位移用经纬仪观测，构架的变形可用垂线仪等观测，垂线仪设在各建筑物上下游墩地或柱上，不可少于二付。上述测量工作配备专业知识和工作经验丰富的、具有相应资格等级的技术人员，并直接参与施工测量工作，对施工测量、工程放样的质量负责到底。5）图纸和施工详图根据提供的图纸编绘施工详图，并将施工详图的一般要求，送监理工程师审查批准。所有施工详图都与规范的规定、招标文件中提供的图纸所标明的要求保持一致，以适应工程管理。浇筑混凝土所需要的脚手架、模板设计、临时支撑系统的施工详图，报监理工程师审批。在分部工程开工前不少于7天，将有关工程的施工方案、附图报监理工程师审批，以保证按时施工。6）施工方法与质量控制开工前，按水利水电工程质量检验评定标准的规定，并结合工程特点进行分项、分部、单位工程、单项工程划分，经质检站和监理工程师批准后执行。分项工程施工实行现场标示牌管理，标示牌上注明分项工程作业内容、主要工艺和质量要求，施工及质量负责人姓名等。按有关规定，随时将材料及工程质量的检验与试验报告报送监理工程师。采用质量动态管理方法，随时将检测结果、取样地点、试验项目、试验方法、试验员姓名、试验结果及合格与否的评定意见输入计算机，建立工程质量数据库，并将各试验结果逐日绘制工程质量指标管理图，同时随施工的进展分阶段绘制施工质量直方图和正态分布曲线，供监理工程师审查。当监理工程师提出要求后，在7天内提供工程各部位的书面施工方法和说明及特殊工程施工工艺图。7）竣工图表资料当工程接近完工时，按照要求及规定编制竣工文件（包括原始施工纪录资料等）并陆续提供给监理工程师，各分项工程竣工图上标明标高、线形、位置和工程尺寸等8）工程记录施工过程中保管好工程进度、隐蔽工程、试验报告、障碍物拆除以及所有影响工程的记录（包括材料、设备的来源），这些原始记录和竣工图纸一并完成，并交监理工程师批准后装订3份复印件提交监理工程师。6、安全文明施工成立以项目经理为首的创文明建设工地领导小组和安全生产小组。制定“文明工地建设规划”及“安全管理手册”加大硬件投入，配备经验丰富的专职安全员加强检查督促管理，确保生产安全和促进现场文明施工。2.2.7材料采购本工程所有采购的材料，都必须是合格材料，其来源必须获得监理工程师的批准，其质量和性能必须符合规范、设计图纸及所引用的其他标准，同时按相应的材料标准和试验规程进行材料性能试验或质量检验，检验合格并在监理工程师认可的情况下方可用于本工程。各种原材料在进场前，首先进行材料供方评定，选择质量优、信誉好的单位，为本工程进行材料供应。第三章 施工总平面布置本工程的临时设施均布置在招标文件规定的临时占地范围内，由于本标段包括4900 m渠道、1座排水建筑物、3座交通桥、1个分水口等工程,拟结合建筑物施工划分为2个施工段同时组织施工,2个施工段分别为：第一施工段：274+000276+500主要负责该段渠道、西名村公路桥、西名村东公路桥和西名村分水口施工，生产、生活设施布置于西名村公路桥和西名村东公路桥之间的临时占地范围内。第二施工段：276+500278+900，主要负责该段渠道、黄家庄公路桥、黄家庄排水倒虹吸施工，生产、生活设施布置于黄家庄公路桥和黄家庄排水倒虹吸的临时占地范围内。本工程二个施工段分别布置一个生产区,并在其余跨渠建筑物旁设置辅助生产区用于桥梁预制等。主生活区设在桩号276+200276+500临时占地范围内。在施工中，在负责完成各自的施工任务的同时，相互协调，密切配合确保总工程在合同规定的工期内顺利完成。施工总布置及生产、生活区布置详见附图。3.1布置原则3.1.1施工总平面图布置的依据1设计资料，包括建筑总平面图、地貌图、建设项目范围内有关的一切已有和拟建的地下管网位置图；2已调查收集到的地区资料，包括地方资源情况，交通运输条件，水、电等条件，社会劳动力和生活设施等情况；3施工部署和主要工程的施工方案；4施工总进度计划；5各种材料、构件、加工品、施工机械和运输工具需要量；3.1.2施工总平面图布置的原则1、施工总布置本着集中于分散相结合的原则进行布置，尽量做到合理布置，方便生活，便于生产调度，有利于施工；在满足施工的前提下，紧凑布置，将占地减少到最低，不挤占交通道路。2、合理布置场内施工道路，最大限度地缩短场内运输距离，尽可能避免场内二次搬运。因此，各种材料将按供应计划分批进场，材料、半成品尽量布置在使用地点附近，大型重件尽量堆放在起重设备工作范围之内。3、安全和环境保护优先的原则；充分考虑生产、生活设施和施工中的劳动保护、技术安全和防火要求；遵守环境保护条例的要求，避免环境污染。4、按创建文明工地标准化进行布置。3.2施工交通1、场外交通对外自新乐市至行唐县公路连接的西名村引接，从本标段进口修至出口，形成施工干渠，并供S10、S12标段使用。2、场内交通所有场内道路将统筹安排。各施工段拟结合现场实际情况，沿各桥梁、排水倒虹吸、分水口门四周修建场内主干道，道路标准为路基宽7.5米、路面宽6米的泥结碎石路面，并在道路背基坑侧挖明沟，作为路基和路面排水设施，并作为基坑顶部截水沟使用；渠道开挖土方运输道路拟先沿总干渠在基坑开挖线外侧布置，当土方开挖至一级马道高程时，结合左侧马道泥结石路面再修建一条临时道路，以便进行一级马道以下开挖土方的运输。各施工段在木工场、钢筋场、混凝土搅拌站、生活区等区域修筑次干道与主干道相连，次干道款5米，泥结碎石路面。生活区内部拟修筑5米宽0.1米厚的混凝土主干道，每栋房前修筑1.5米宽混凝土路面与干道相通。所有场内次干道两侧设置排水明沟，保证道路的畅通和表雨水的畅通排除。本工程的工程设备、施工机械、主要建筑材料等全部以陆路运输为主进行运输。施工期间安排专人，配备必要的机具设备，对道路进行维护维修，洒水除尘，保证道路畅通并将施工作业产生的扬尘公害减小至最低程度。在路口设立警示标志，以确保车辆的交通安全。3.3施工供电和施工照明1、施工供电进场后，与当地电力部门协调落实施工电源引接点并签订施工用电协议，由新乐市长寿镇变电站引10kv线路接到施工现场。施工拟采用电网供电为主，自发电为辅的方式。各施工区从高压线接口引接，安装变压器，并修建配电室一座，此外配备250kw柴油发电机组2台套。如果出现暂时停电或供电故障，一方面组织抢修，同时启用发电机组，确保施工期间电网停电情况下能正常施工。配电间内设相应的无功补偿器、计量装置、配电开关柜等，从配电房架设供电线路，分别送至混凝土搅拌站、加工厂、生活区、办公区及生活区等。工地用电采用三级保护装置，局部采取二级保护装置。2、施工照明施工作业区、施工道路、临时设施、办公区和生活区设置足够的照明，其照明度不低于标书的规定。在不便于使用电器照明的工作面采用特殊照明设施。凡可能漏电伤人或易受雷击的电器及建筑物均应设置接地或避雷装置。为保证夜间过往车辆及人员安全行驶，进出场道路和主要道路根据要求设置路灯。序号作业内容和地区照明度（LX）1一般施工区、场内交通道路、堆料场、运输装载平台、临时生活区道路52混凝土浇筑区、现场保养场203室内、仓库、走廊、门厅、出口过道204安装间505一般辅助工厂506特殊维修车间100在不便于使用照明的工作面应采用特殊照明设施。在潮湿和易触及带电体场所的照明供电电压不应大于36V。同时根据监理人的指示，为进入施工现场的其他承包人架设生活区的室外照明线路提供方便。3.4施工用水二个施工区生产、生活用水根据工程所在地的实际情况，均采用打深井供水的方式。各施工段生产区、生活区分别布设独立的供水系统。供水系统包括两座水塔（生产区、生活区各一座）以及相应的水位自动控制系统和供水管线。为确保工程的施工质量，生产用水水质需符合混凝土拌合水标准（JGJ63-89）规定，水质经检测，符合要求后使用。3.5施工通信进场后与当地邮电部门联系，安装3部程控电话，并在现场设一台传真机。项目部主要管理人员配备移动电话对外联系。工地内部、现场联系和调度配备30台对讲机。3.6加工场1、木工加工场木工加工场主要用于建筑物异性木模板的制作、对销螺栓的配制、施工用钢模板、木材原材料和木模板成品以及钢管扣件等周转材料堆在现场堆放、整理。木工加工场就近布置在各施工段靠近施工现场的位置，占地约2000M2，并搭设木工加工用房120 M2，配备木工加工机械。2、钢筋加工场钢筋加工场主要用于钢筋加工、包括钢筋原材料堆放及成品钢筋堆放。钢筋加工场就近布置在施工段靠近施工现场的位置，约占地1500 M2，并搭设钢筋加工用房，配置钢筋加工机械。3、预制场施工段预制场位置就近布置在各个跨渠建筑附近。4、金属结构工场金属结构加工场，计划在场内制作，材料的堆放，沿建筑物边就近堆放。上述加工场四周用轻质围墙围封，内部均设置排水系统及消防系统。3.7五金仓库五金仓库设置在生活区内。3.8机械停放场和修理间机械停放场及修理场均设置在临时堆土场位置。3.9工地试验室工地现场将自建现场材料试验室，工地试验室布置在办公生活区，具体位置详见施工总平面布置图。砂石材、土工试验、混凝土及水泥砂浆的试配和试块的强度检验均在工地试验室完成；钢材的物理力学性能及质量检验等，委托有资质的检测机构进行。试验室配备有多年工作经验的资深试验工程师为负责人，专职试验人员3人，辅助工46人。所有试验操作人员均持证上岗。试验室的主要设备200T压力机、烘箱 各1台混凝土试模15cm15cm15cm 60组砂浆试模 20组砂、石标准筛 各2套土工试验设备、养护室加温设备 各2套3.10办公室、住房及生活区本工程的生活及办公设施包括：办公、宿舍、食堂、五金仓库、试验室、浴室、医务室、和公共卫生、安全生产、消防等房屋建筑设施；文化娱乐、体育场地及设施；治安、值班房屋建筑等。办公生活区内项目部办公室、会议室均采用彩板房结构。职工住房采用轻质预制板结构，整个临时房屋建筑外墙色泽、风格一致。房屋布置成排成行，排列有序，按文明工地标准化要求原则不置。办公、生活区内分设主要道路和次要道路，其主要道路宽5米，次要道路宽1.5米，采用混凝土路面，沿路边布置排水沟。办公、生活区内设置垃圾箱，收集生活垃圾，专人清运处理，减少对环境的污染，种植或摆放适当数量的花草以美化环境。工地现场所有公共场所配专人负责打扫，保持公共场所的清洁，在每栋房屋配挂壁式消防灭火器2只。办公、生活设置卫生室、卫生室医务人员持证上岗；并设阅览室、活动室等，以丰富职工文化生活。食堂前建造篮球场和小型车辆停车场，采用混凝土地坪。为了便于管理和符合文明施工要求，生活区、办公区分别采用轻质围墙封闭。第四章 施工导流及施工排水4.1 施工导流围堰和明渠设计由于本工程左岸排水建筑物均为排水倒虹吸，其在汛期流量较大。由于本工程左岸排水建筑物在汛期流量较大，在枯水期流量较小，因此本工程计划采用枯水期施工，汛期停工撤场的方案。为保证工程施工，根据工程布置、地形及地貌条件，本工程计划采用明渠导流方式，在各排水涵洞建筑物的一侧基坑开挖线外约20米范围设导流明渠导流，其导流明渠河底宽5米，边坡坡比均为1：2，堤顶高程根据各排水涵洞建筑物的地形而定。详见排水建筑物导流明渠断面图。 预留导流明渠断面图高程根据倒虹吸实际情况确定高程根据倒虹吸实际情况确定1：21：25m基坑上游挡水围堰断面图高程根据倒虹吸实际情况确定 5m 5m1：21：2 4.2导流明渠和围堰施工施工围堰和导流明渠同步施工，具体施工时先进行导流明渠土方开挖，土质比较好的土源用于填筑围堰，多余土方填筑在施工明渠两侧临时堆土区。待相关建筑物施工完毕后，填筑相关明渠。导流施工完毕后，在建筑物施工期间派专人维护检查，确保导流建筑物安全。导流工程的拆除以不妨碍永久或临时建筑物的安全运行为前提，根据监理人的批准方案执行，直到监理人认为合格为止。导流明渠和围堰施工计划采用挖掘机进行，填筑围堰时对原地面表面进行认真清基，选用土方开挖中的优质粘土料进行填筑。施工时用挖掘机开挖，汽车翻斗车进行运输，推土机平整，分层压实，填筑质量按堤防路基压实标准进行控制。4.3施工期排水施工排水分生产、生活区排水和基坑排水。4.3.1生产区排水料场、木工场、钢筋场等外围分别布置排水沟与场内主干道背基坑侧主排水沟相通，由主排水沟排入河道，必要时架机抽排。4.3.2生活区排水拟在生活区四周设排水沟，与场内主干道背基坑侧主排水沟相通排入河道，必要时架机抽排。4.3.3施工期间基坑集水排除按招标文件资料显示，施工区域内基坑面以黄土状壤土为主，但地下水位埋深较深，地下水位在渠道土方开挖线和建筑物基坑开挖线以下，因此渠道土方开挖采用挖设排水沟，利用排水泵进行明排。每个集水坑架设4台6寸泵抽排。施工期间根据雨量情况调整水泵型号及数量确保地表水排除保证施工。4.4渡汛方案1、项目部成立防汛领导小组，组长由项目经理担任，副组长由项目总工和安全技术部部长
