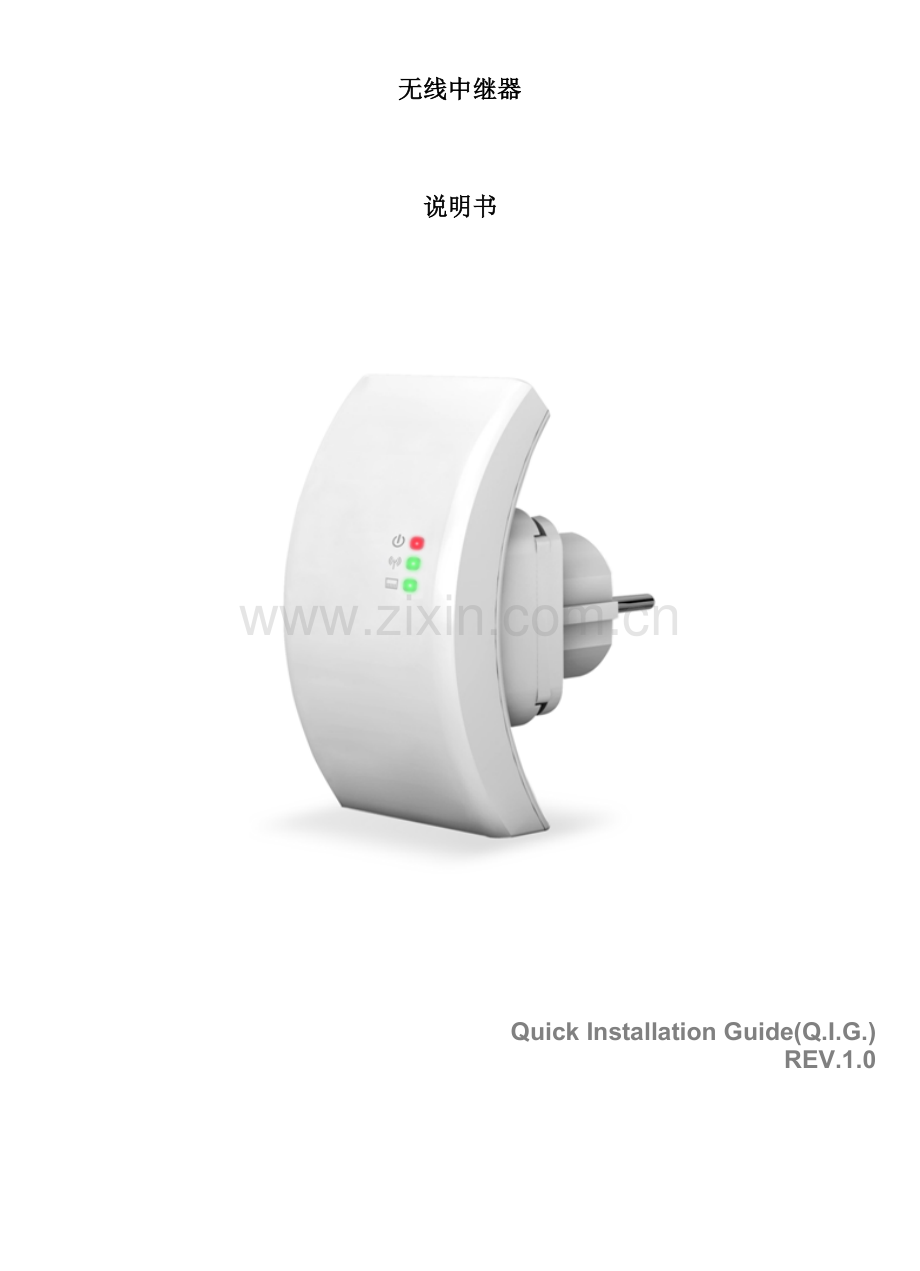

无线中继器

说明书

Quick Installation Guide(Q.I.G.)
REV.1.0

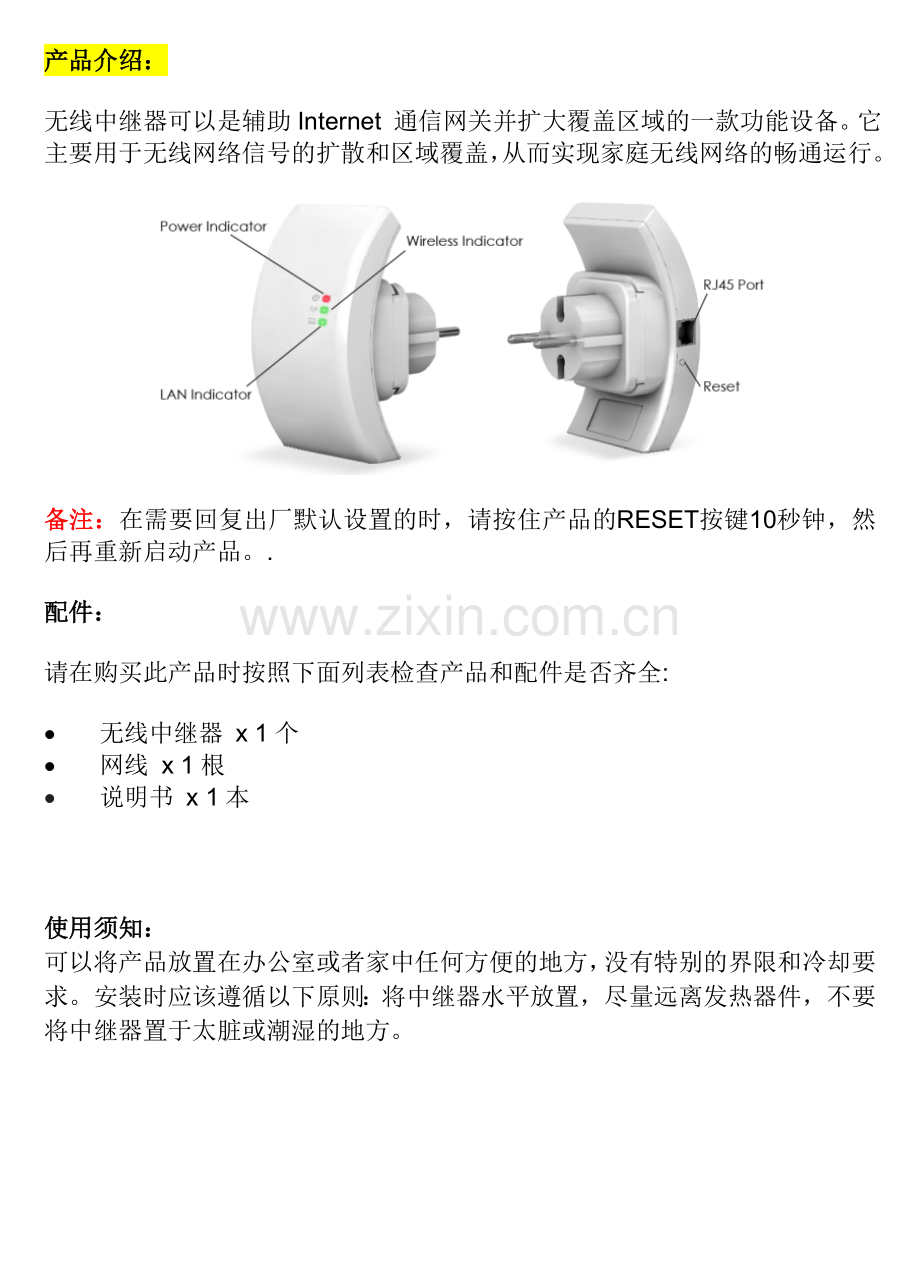

产品介绍：

无线中继器可以是辅助Internet 通信网关并扩大覆盖区域的一款功能设备。它主要用于无线网络信号的扩散和区域覆盖，从而实现家庭无线网络的畅通运行。

备注：在需要回复出厂默认设置的时，请按住产品的RESET按键10秒钟，然后再重新启动产品。.

配件：

请在购买此产品时按照下面列表检查产品和配件是否齐全:

· 无线中继器 x 1个
· 网线 x 1根
· 说明书 x 1本

使用须知：
可以将产品放置在办公室或者家中任何方便的地方，没有特别的界限和冷却要求。安装时应该遵循以下原则：将中继器水平放置，尽量远离发热器件，不要将中继器置于太脏或潮湿的地方。

产品配置

WN518N2无线中继器支持2种工作模式：

1. 无线中继模式：此种工作模式需要附近有正常工作的无线路由或者AP。

作为中继器使用：拓展无线通讯距离使原本距离过长的位置能够无线通讯（一个中继器可以拓展多个无线通讯产品的通讯距离）。

作为中继器级联使用，多次拓展通讯距离。如果一次中继还不能满足通讯距离的要求，则可以使用多个中继器拓展。

2. 无线AP模式：此种工作模式需要将产品和无线路由用网线进行连接。

如何配置无线中继器

配置无线中继器有2种方式：
1. 有线连接配置：配置直接将产品与电脑通过网线连接；
2. 无线连接配置：配置通过无线方式将产品与电脑进行无线连接；
备注：对于非专业的网络用户，建议采用有线连接方式进行配置。
请用有线连接方式进行设置
有线连接配置过程（以下配置过程在Win 7下完成，其他系统请按照类似步骤进行操作）

步骤一：将WN518N2插入电源插座，然后用网线将电脑/笔记本进行直接连接。（注意：产品通电后需要大概30秒的启动时间，请耐心等待。）

步骤二：此步骤在电脑上进行。请按顺序点击”开始à控制面板à网络和共享中心à本地连接”打开“本地连接状态”窗口，然后点击属性打开“本地连接属性窗口，点击”“Internet 协议版本4 (TCP/IPv4)属性” 进行如下操作。
如果是XP系统，请按顺丰点击 网上邻居à查看网络连接à本地连接（右键“属性”àInternet协议（TCP/IP）

手动配置IP: 请从192.168.10.x (x is from 2 to 254)选则任何一个IP进行输入，子网掩码：255.255.255.0. 默认网关：192.168.10.1(即是WN518N2的默认IP)

步骤三：打开IE浏览器，在地址栏中输入 http://192.168.10.1

弹出登录对话框，要求填写正确的用户名和密码。默认情况下用户名：admin
密码：admin

在进入管理页面后
点击 “Setup Wizard”，则会出现如下界面，请点击 “Site Survey”， 等待几秒钟，在扫描结束后，中继器会列出附近可用的无线路由/AP, 从列表中选择一个适合的路由/AP节点，继续点击“Next>>”进行下一步的配置操作。

当看到下面页面后，根据自己实际需要进行密码等配置。然后点击“Connect”，中继器将进行重启。 （此步骤只需输入无线路由/AP的密码）

最后点击“OK”确认进行重启。

如果可以搜索到WiFi-Repeater这个网络，说明设置成功
注意：无线放大器最后设置成功后，请将IP地址改为自动默认IP地址。

设置好后如需添加（或修改）WIFI-REPEATER密码请按照以下操作：
以上设置操作后，
第一步：点击 Wireless—Security，

第二步会出现以下页面，请将SSID选为“Repeater AP – WIFI-Repeater ”

第三步：选择加密方式
（以下页面仅供参考，推荐用户选择跟原无线路由器一致的加密方式）

第四步：输入密码后，点击 “Apply Changes”进行下一步操作

第五步：点击“Reboot Now” 操作确认。

以上是添加/修改密码操作

无线AP模式配置方式：

1. 将WN518N2插上插座通电启动，产品会在30秒左右成功启动。
2. 然后按照 步骤一 到 步骤三 的方式进行操作。
3. 在进入管理页面后，点击 “ Wireless ”,

然后点击 “Basic Settings”，选择“AP”模式（Mode）,继续点击“Apply Changes”

等待数秒后会看到如下状态，点击“Reboot Now” 确认进行重启。

待重启成功后，将中继器连接路由器使用。

如何用无线方式将电脑与WN518N2进行连接，访问网络。

在完成无线连接配置后，按照下面步骤将电脑与WN518N2进行连接。
1. 启动电脑，确认无线网卡工作正常。
2. 用鼠标右击电脑桌面右下角的网络图标 ( or )
3. 找到WN518N2，然后点击“连接”
4. 连接过程中若需要密码等资料，请输入事先设定好的密码和用户名，若没有则不需要填写，直接点击“确认”进行连接操作。

无线安全设置

为了保护网络的安全，防止非授权的网络连接，需要对产品进行加密设置。WN518N2支持64/128-bit WEP, WPA, WPA2 等加密方式。进入WN518N2的管理界面，点击 “Wireless-> Security” 进入无线安全设定页面：

Select SSID:
Root - Client - XXXX:
在这种工作模式下WN518N2的密码与连接的路由的密码是一致的。
Repeater AP-Wifi-Repeater 1:
在这种工作模式下的密码可单独进行设置。

配置文件备份和保存及恢复

用户可以通过管理界面的Save/Reload Settings功能把WN518N2的配置文件进行备份/保留/恢复操作。

Save Settings
点击‘Save…’ 可以把配置文件保存到电脑上。
Load Settings
点击 ‘Browse…’ 可以选择以前保存的配置文件，然后点击 ‘Upload…’ 进行配置文件上传。
Reset Settings
点击 ‘Reset‘ 可以将临时配置进行恢复
固件的升级

工厂会在增加功能和修正产品的一些bug后，会提供新版本固件供用户下载，升级产品之用，以便增强产品的性能和稳定性。WN5182N也提供类似的功能，具体升级步骤如下：

1.准备好下载的新版本固件。
2.进入管理界面，点击‘Management-> Upgrade Firmware’会看到如下的“固件升级”界面。点击 ‘Browse…’ 选择需要升级的固件文件，然后点击“Upload”进行升级。整个升级过程需要数分钟，请耐心等待。

备注: 切记升级过程属于危险操作，需要谨慎进行。升级前确保电源稳定，产品连接正常。升级过程中不得随意操作或者中断升级过程。如果在升级过程中升级失败，请与当地经销商进行联系。
修改管理界面登录密码

WN5182N的默认用户名和密码分别是admin/admin。进入”Password Setup”页面可以直接进行用户名和密码的修改。
