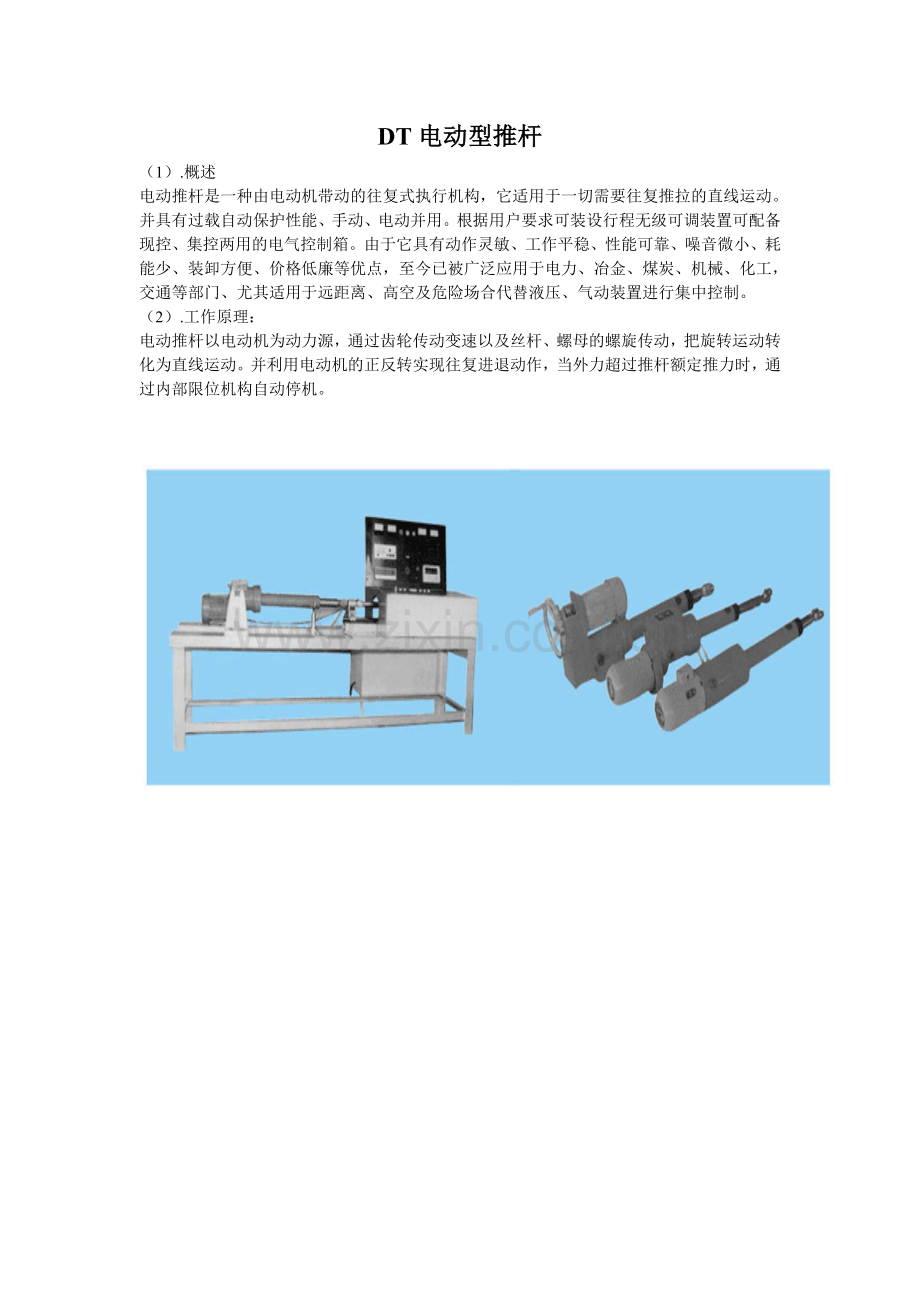

DT电动型推杆
（1）.概述
电动推杆是一种由电动机带动的往复式执行机构，它适用于一切需要往复推拉的直线运动。并具有过载自动保护性能、手动、电动并用。根据用户要求可装设行程无级可调装置可配备现控、集控两用的电气控制箱。由于它具有动作灵敏、工作平稳、性能可靠、噪音微小、耗能少、装卸方便、价格低廉等优点，至今已被广泛应用于电力、冶金、煤炭、机械、化工，交通等部门、尤其适用于远距离、高空及危险场合代替液压、气动装置进行集中控制。
（2）.工作原理：
电动推杆以电动机为动力源，通过齿轮传动变速以及丝杆、螺母的螺旋传动，把旋转运动转化为直线运动。并利用电动机的正反转实现往复进退动作，当外力超过推杆额定推力时，通过内部限位机构自动停机。

（6）.电动推杆使用环境及条件：
　　（1）工作环境温度在-10°C～+60°C之间;
　　（2）相对湿度在85%以下；
　　（3）短时工作制为25%以下；
　　（4）容许横向负荷量：（0.35～0.05）×额定推力；
　　（5）起动次数：每分钟4～5次以下。
（7）.安装注意事项：
　　（1）若用户有行程控制要求，须自行安装两行程限位开关或订货时说明；
　　（2）推杆内部超载限位开关与外部行程限位开关接线时须串联，按电气接线图正确接入控制回路；
　　（3）推杆外壳带有转动轴，可以立卧任意角度安装，须保证转轴处和接头外联接灵活，以免安装不当损坏机件。
（8）.订货须知：
　　（1）用户参照本厂提供系列产品技术数据和外形安装尺寸，选择合适电动推杆，提出推杆机型、速度、推力、行程，如用户在使用环境以及技术数据有特殊要求，本厂也可专为您设计生产，须在订货时阐明具体要求；
　　（2）用户需要推杆配件，外部行程限位开关，电气控制像箱，本厂可配套供货，也可单独供货；
　　（3）自发货之日起，在半年内，用户在正常使用条件下，因产品质量问题而造成机械故障或损坏，本厂负责保修、保退、保换；
　　（4）欢迎广大新老客户来电来函订购。
