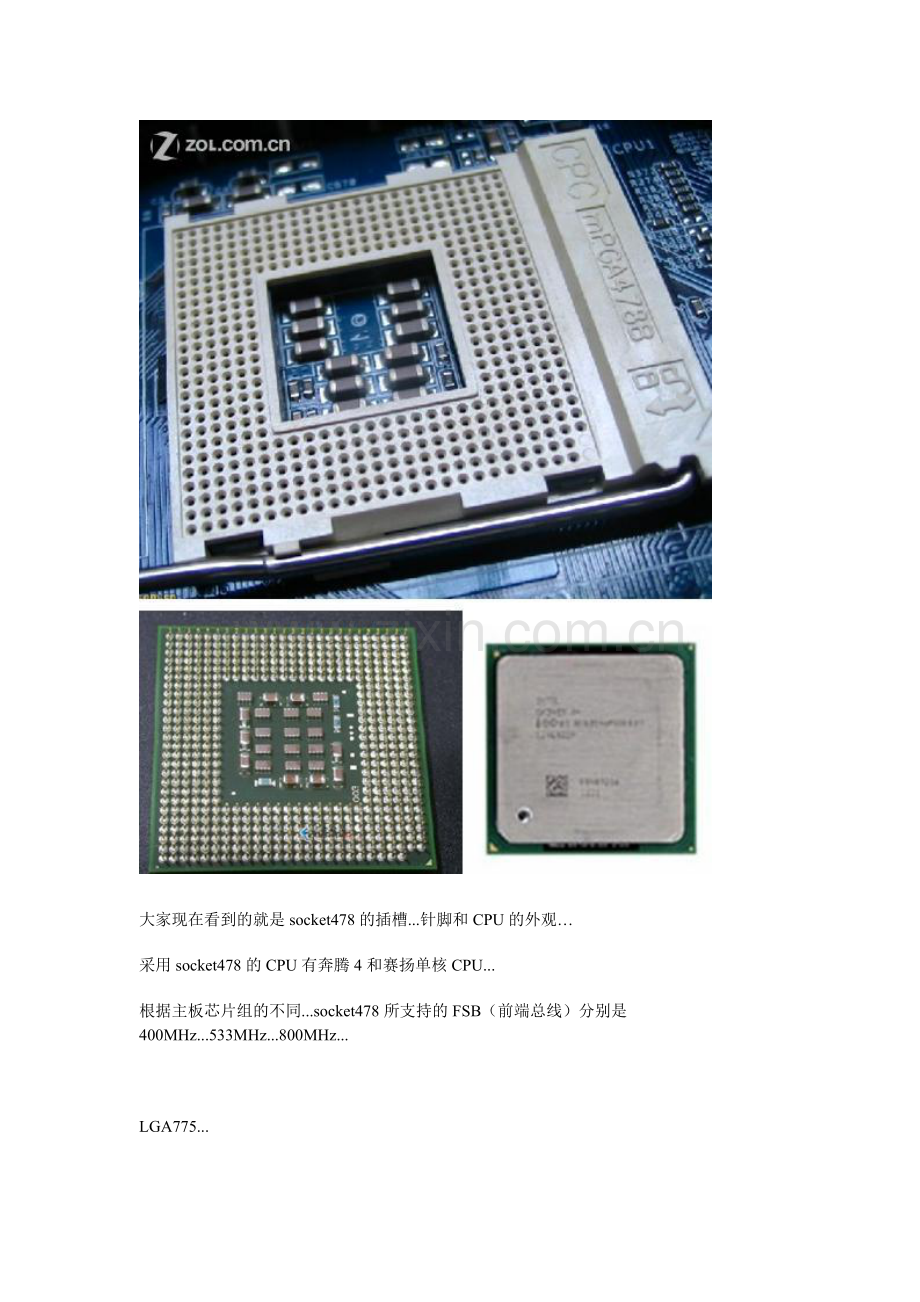

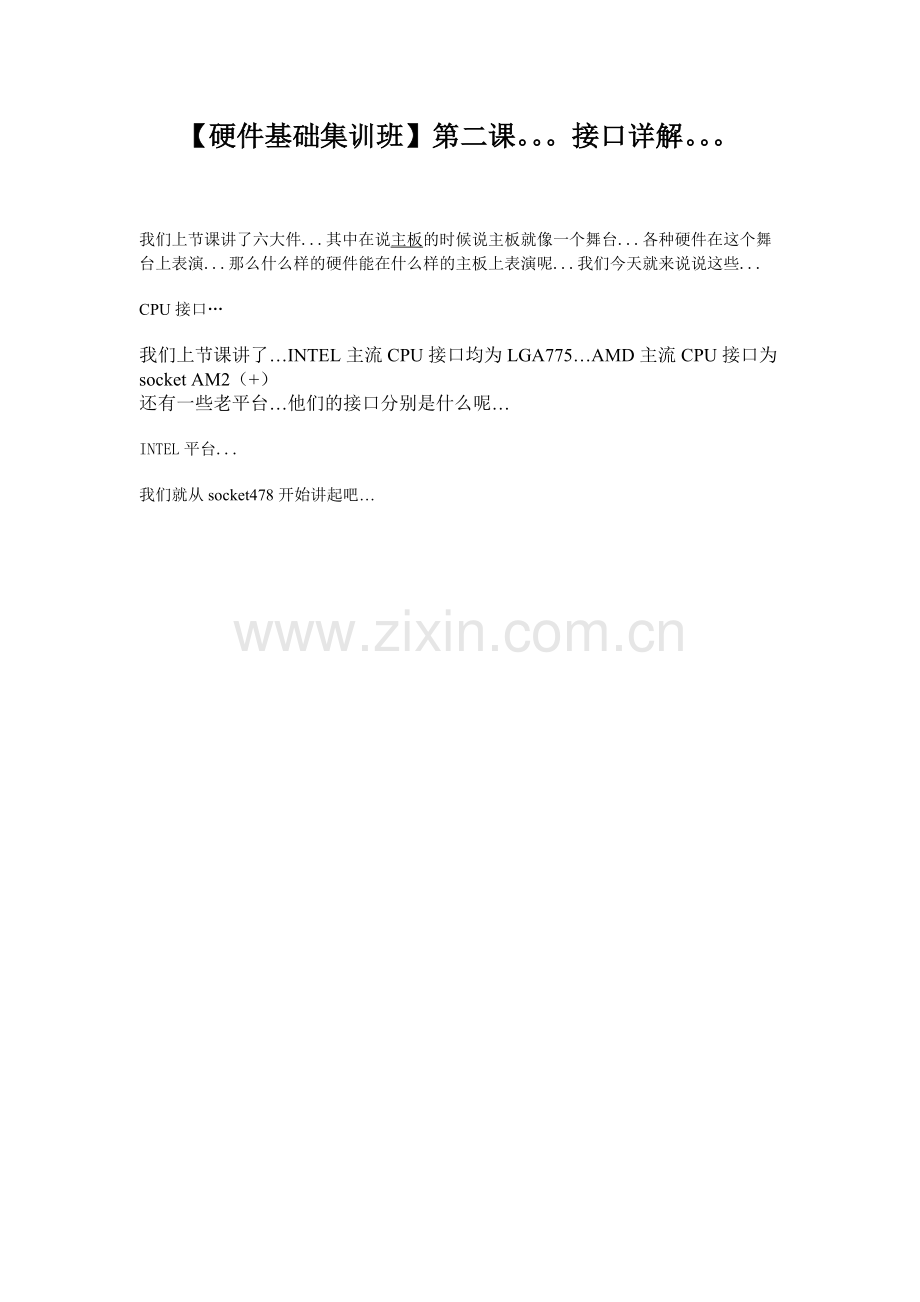

【硬件基础集训班】第二课。。。接口详解。。。我们上节课讲了六大件...其中在说主板的时候说主板就像一个舞台...各种硬件在这个舞台上表演...那么什么样的硬件能在什么样的主板上表演呢...我们今天就来说说这些... CPU接口… 我们上节课讲了…INTEL主流CPU接口均为LGA775…AMD主流CPU接口为socket AM2（+）还有一些老平台…他们的接口分别是什么呢… INTEL平台... 我们就从socket478开始讲起吧… 大家现在看到的就是socket478的插槽...针脚和CPU的外观… 采用socket478的CPU有奔腾4和赛扬单核CPU... 根据主板芯片组的不同...socket478所支持的FSB（前端总线）分别是400MHz...533MHz...800MHz... LGA775... LGA775又称socketT... 大家看到了没...CPU从针脚式变为了触点式...而针脚在主板上...这样杜绝了CPU的断针问题并且降低了CPU的生产成本... 但是从另一个方面讲...将针脚设计在主板上无异于增加了主板的生产风险和返修几率...所以在LGA775接口出现时它也是备受争议的...不过由于现在生产技术的提高...主板针脚折断的几率已经非常的低... 至于为什么从478个触点一下升级到了775个...是因为要满足128bit总线位宽的需求和支持EM64T指令集... 我们上节课说了...现在主流INTEL平台的CPU均为LAG775...支持的CPU在此就不多说了... 同样...根据主板芯片组的不同LGA775所支持的FSB分别是800MHz...1066MHz...1333MHz...1600MHz... AMD平台... 大家会问了...socket940跟socketAM2(+)长的一模一样...为什么要单分出来呢... Socket 940是最早发布的AMD64位平台标准...具有940个针脚...支持800MHz或1000MHz的HT总线频率...并且支持双通道...但是他是服务器平台的接口...并且需要ECC（错误校正）内存...所以并没有普及... 之后...便有了面向大众的socket939...到了2006年...接口开始转向支持到socketAM2... 注意...socket940和socketAM2不是一个东西...不能兼容... 现在我们来将socketAM2和socketAM2+的区别... 看到了吧…AM2和AM2+的区别就在于总线频率的不同…所以AM2是不支持羿龙CPU的…而AM2+能够向下兼容支持速龙和闪龙的CPU… 最后重申一点...CPU不仅仅是接口对上了就可以使用...就比如socket940和socketAM2... 还有一些情况就是...低端主板所能提供的前端总线或总线频率不能满足CPU的要求...就会导致有的CPU虽然接口一样却不能用... 或者一些老主板需要刷新BIOS后才能使用新CPU... CPU接口就讲这些... 内存部分... 现在主流的内存为DDR2代内存…有少量的老平台还在用DDR1代内存…SD内存已经非常少见了…当然…还有尚未普及的DDR3… 注：上图中DDR3是自己ps的...所以卡槽位置不够精确...仅作为参考... DDR1是184触点的…频率分别有266 333 400... DDR2是240触点的…频率分别有400 533 667 800 1066... DDR3也是240触点…频率分别有1066 1333 1600... 硬盘接口… 主流台式机平台硬盘只有两种接口…一是PATA（并口）…二是SATA（串口）... 并口是最老的接口...一直使用到SATA出现...现在的主流接口为SATA2 3Gbps的接口... 红圈为PATA…黄圈为SATA… PCI AGP PCI-E接口… 为什么要把这些接口放在一起讲呢… 这要从显卡的接口发展讲起… 最早的显卡是和其他设备一样插在PCI口里的… 但是由于显卡技术的不断发展… PCI口所能够提供的带宽已经不够大了…所以AGP便产生了… 经历了1X 2X 4X 8X之后…AGP也不能满足带宽了…于是PCI-E出现了… 从上到下依次为PCI-E 16X AGP8X PCI… 而PCI-E 1X是怎么回事呢… 相对于传统PCI总线在单一时间周期内只能实现单向传输，PCI-E的双单工连接能提供更高的传输速率和质量...所以现在的主板大多都有PCI-E 1X接口...只不过由于采用PCI-E 1X的设备还不多...所以PCI-E接口的利用率不是很高... 而对于PCI-E 4X和8X来说...他们的外观和16X是一样的...用途是用来进行显卡交火...提高性能... 这些就是主板上的主要接口...
