工业电视监控基本操作

五、基本操作
嵌入式DVR：光圈不能操作，摄像机自动光圈。聚焦不能操作，摄像机自动聚焦。
变倍+\变倍-：按云台控制，按01，代表第一个图像通道，按变倍+\变倍-键调节视角的远近。
云台控制：按云台控制，按01，代表第一个图像通道，按上下左右方向键或者键盘摇把，控制云台的上下左右。
多画面：按多画面，可以切换成1，4，9，16画面显示方式。
退出：按退出，可以退后，退出，或者返回所有的操作。
确定：按确定，相当于回车键。
选择键：左右方向键选择菜单，上下键选择参数。
控制键盘：以输煤为例：按地址键输入6，确认，输入7，可以控制dvr7的图像。
七、使用设置
集控子系统IP:192.168.0.1-3化水系统IP:192.168.0.4除灰系统IP:192.168.0.5输煤系统192.168.0.6-7保安系统192.168.0.8
三大主机设备参数
1、 锅炉：东方锅炉（集团）有限公司生产的705t/hCFB锅炉，本期工程装设2×200MW机组，配两台超高压、自然循环、一次中间再热、平衡通风、固态排渣、运转层以下砖墙封闭、运转层以上露天、炉顶设轻型屋盖布置、全钢构架的循环流化床汽包锅炉 。
锅炉型号：DG705/13.8-Ⅱ1
锅炉容量和主要参数
项 目
单位
BMCR
BECR (TRL)
锅炉最大连续蒸发量(BMCR)
t/h
705
654
过热器出口蒸汽压力
MPa. g
13.73
13.73
过热器出口蒸汽温度
℃
540
540
再热蒸汽流量
t/h
584
504.4
再热器进口蒸汽压力
MPa. g
2.58
2.46
再热器出口蒸汽压力
MPa. g
2.45
2.33
再热器进口蒸汽温度
℃
319
317
再热器出口蒸汽温度
℃
540
540
省煤器进口给水温度
℃
248
246

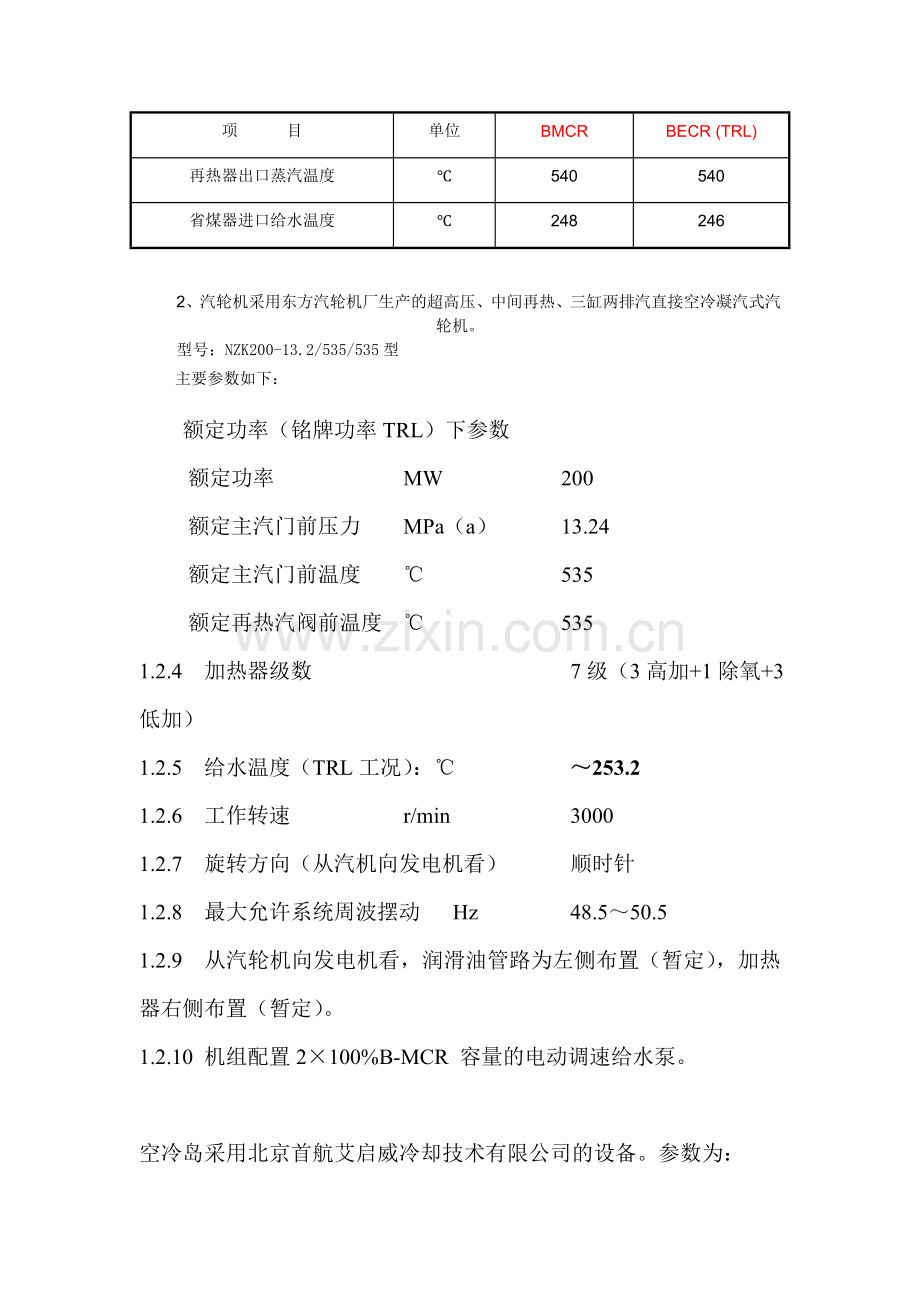

2、汽轮机采用东方汽轮机厂生产的超高压、中间再热、三缸两排汽直接空冷凝汽式汽轮机。
型号：NZK200-13.2/535/535型
主要参数如下：
额定功率（铭牌功率TRL）下参数
额定功率 MW 200
额定主汽门前压力 MPa（a） 13.24
额定主汽门前温度 ℃ 535
额定再热汽阀前温度 ℃ 535
1.2.4 加热器级数 7级（3高加+1除氧+3低加）
1.2.5 给水温度（TRL工况）：℃ ～253.2
1.2.6 工作转速 r/min 3000
1.2.7 旋转方向（从汽机向发电机看） 顺时针
1.2.8 最大允许系统周波摆动 Hz 48.5～50.5
1.2.9 从汽轮机向发电机看，润滑油管路为左侧布置（暂定），加热器右侧布置（暂定）。
1.2.10 机组配置2×100%B-MCR 容量的电动调速给水泵。

空冷岛采用北京首航艾启威冷却技术有限公司的设备。参数为：
项 目
单位 Units
主要参数 Main Parameter
顺流 Parallel Flow
逆流 Counter Flow

冷凝器形式
-
single row
single row
每个机组的冷凝器列数量
个
6
每列冷凝器列中的冷凝单元数量
个
4
每个机组的冷凝单元的数量
个
18
6
冷凝单元长度（延冷凝器列方向）
mm
11,148
冷却单元宽度
mm
11,000
每个单元的管束数量
个
12
翅片管总面积
m2
541,570
69,137
翅片管总面积
m2
610,707
平台高度
m
35.0
翅片管表面冷却空气速度
m/s
2.20
2.20
平均传热系数
W/m2·K
31.3
设计初始温差
K
6.0
设计压力
bar (g)
0.45
试验压力
bar (g)
up to 1.5 x 0.45
设计温度
°C
110

2、 发电机为山东济南发电机厂制造的200MW空冷式发电机。
发电机基本参数：
额定容量 235.3MVA
额定功率 200MW（扣除励磁损耗功率）
最大连续出力 220MW （扣除励磁损耗功率）
额定功率因数 0.85（滞相）
额定电压 18KV
额定转速 3000r/min
主变为西安变压器厂生产。出线为330kv.
