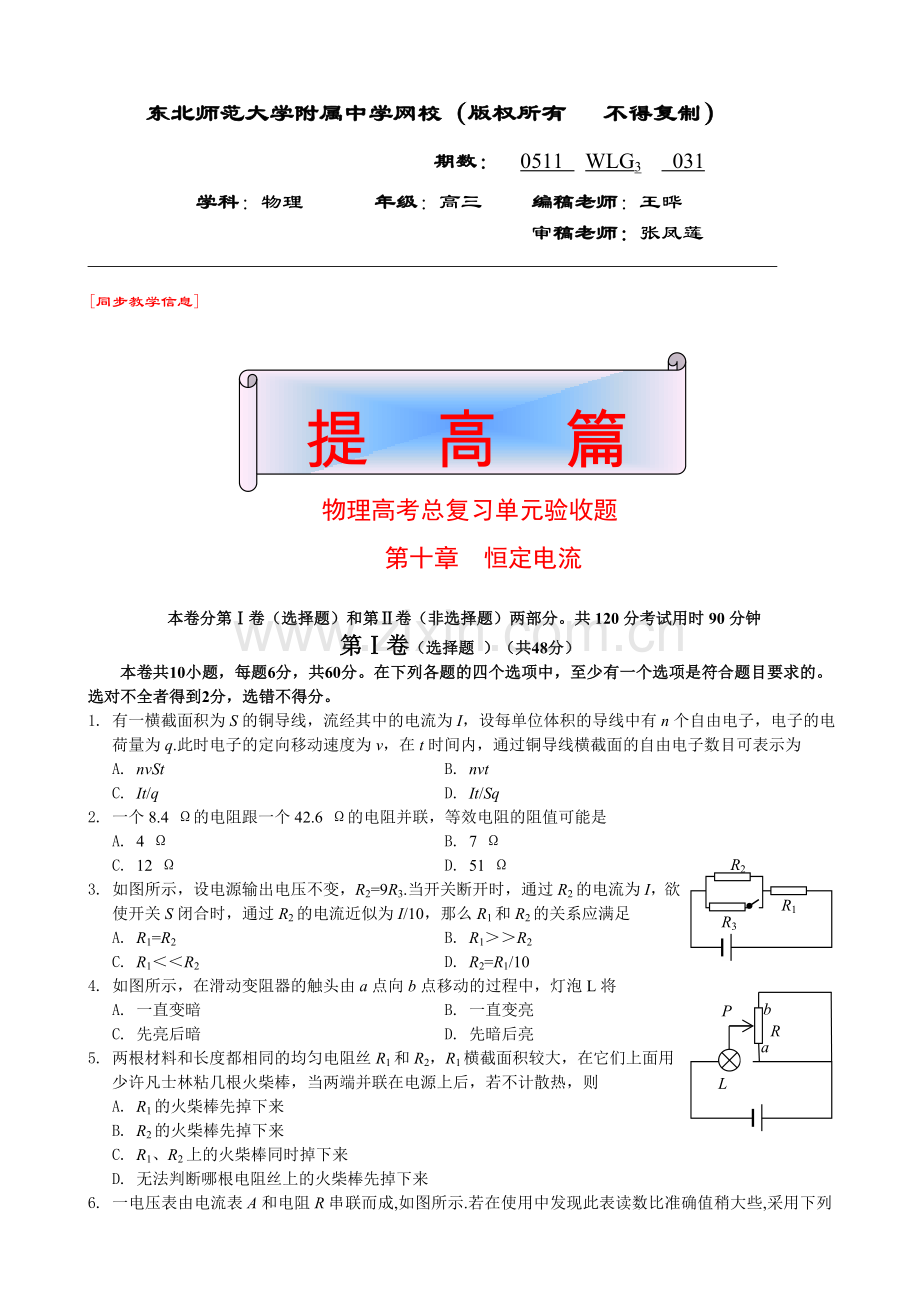

东北师范大学附属中学网校（版权所有 不得复制）
期数： 0511 WLG3 031
学科：物理 年级：高三 编稿老师：王晔
审稿老师：张凤莲

[同步教学信息]

提 高 篇

物理高考总复习单元验收题
第十章 恒定电流

本卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。共120分考试用时90分钟
第Ⅰ卷（选择题 ）（共48分）
本卷共10小题，每题6分，共60分。在下列各题的四个选项中，至少有一个选项是符合题目要求的。选对不全者得到2分，选错不得分。
1. 有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，电子的电
荷量为q.此时电子的定向移动速度为v，在t时间内，通过铜导线横截面的自由电子数目可表示为
A. nvSt B. nvt
C. It/q D. It/Sq
2. 一个8.4 Ω的电阻跟一个42.6 Ω的电阻并联，等效电阻的阻值可能是
R2
R1
R3
A. 4 Ω B. 7 Ω
C. 12 Ω D. 51 Ω
3. 如图所示，设电源输出电压不变，R2=9R3.当开关断开时，通过R2的电流为I，欲使开关S闭合时，通过R2的电流近似为I/10，那么R1和R2的关系应满足
A. R1=R2 B. R1＞＞R2
C. R1＜＜R2 D. R2=R1/10
R
L
P
a
b
4. 如图所示，在滑动变阻器的触头由a点向b点移动的过程中，灯泡L将
A. 一直变暗 B. 一直变亮
C. 先亮后暗 D. 先暗后亮
5. 两根材料和长度都相同的均匀电阻丝R1和R2，R1横截面积较大，在它们上面用
少许凡士林粘几根火柴棒，当两端并联在电源上后，若不计散热，则
A. R1的火柴棒先掉下来
B. R2的火柴棒先掉下来
C. R1、R2上的火柴棒同时掉下来
D. 无法判断哪根电阻丝上的火柴棒先掉下来
6. 一电压表由电流表A和电阻R串联而成,如图所示.若在使用中发现此表读数比准确值稍大些,采用下列哪种措施可以加以改进
A
A. 在R上并联一个比R小得多的电阻
B. 在R上并联一个比R大得多的电阻
C. 在R上串联一个比R小得多的电阻
D. 在R上串联一个比R大得多的电阻
M
N
a
b
A
V
7. 如图所示,M、N间电压恒定,当开关S合在a点时,电压表示数为10 V,电流表示数为 0.2 A;当开关S合在b点时,电压表示数为12 V,电流表示数为0.15 A.可以推断
A. Rx较准确的测量值是50 Ω
B. Rx较准确的测量值是80 Ω
C. Rx的真实值是70 Ω
D. 电流表的内阻是20 Ω
P
C
R
A
B
8. 如图所示，闭合开关S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮
度相同.若继续将P向下移动，则三灯亮度变化情况为
A. A灯变亮 B. B灯变亮
C. A灯最亮 D. C灯最亮
9. 如图所示，直线OAC为某一直流电源的总功率P总随电流I变化的
图线，抛物线OBC为同一直流电源内部热功率Pr随电流I变化的
C
A
B
P/W
2
3
9
图线.若A、B对应的横坐标为2 A，那么线段AB表示的功率及I=2 A对
应的外电阻是
A. 2 W，0.5 Ω B. 4 W,2 Ω
C. 2 W,1 Ω D. 6 W,2 Ω
A1
A2
10.如图所示电路，将两个相同的电流表分别改装成A1（0~3 A）和A2（0~0.6
A）的电流表，把两个电流表并联接入电路中测量电流.则下列说法中正
确的是
A. A1的指针半偏时，A2的指针也半偏
B. A1的指针还没有满偏，A2的指针已经满偏
C. A1的读数为1 A时，A2的读数为0.6 A
D. A1的读数为1 A时，干路中的电流I为1.2 A

第Ⅱ卷（非选择题 共60分）
a
b
U/V
I1
I2
U3
A
V2
R
R0
V1
U2
U1
I/A
甲
乙
二．填空题（本题共5小题，每小题4分，共20分，把答案填在题中的横线上.）
11.如图甲所示电路中，不计电表内阻的影响，改变滑动变阻器滑动片的位置，图乙为电压表V1、V2示数随电流表A示数变化的两条图线，其中表示电压表V1与电流表A示数变化关系的图象是_________；由图线可求出电池的内电阻r=_________.

12.两个额定电压为220 V的白炽灯L1和L2的
U-I特性曲线如图所示.L2的额定功率约为
_________W;现将L1和L2串联后接在220 V的电源上,电源内阻忽略不计.此时L2的实际功率约为
_________W.

13.如图所示的电路中，a、b两端的电压U=75 V，若在c、d间接上理想电流表，其示数为3 A;若在c、d间接上电阻R3，三个电阻消耗的电功率相等.则R1=_________；R2=_________.

14.如图所示电路，电源的电动势E=10 V，内阻可忽略，电阻R1=10 Ω，R2=15 Ω，电容C=2 μF，开关S是断开的.在S闭合瞬间，流过R2的电流是_________A；随着时间的增长，电流达到稳定后，最后通过R2的电流为_________A；经过足够长时间，在断开S的时刻，通过R2的电流为_________A；再经过足够长时间内通过R2的电荷量是_________C.
15.电动势为E=12 V的电源与电压表和电流表串联成闭合回路,如果将一电阻与电压表并联,则电压表读数
减小为原来的,电流表的读数增大为原来的3倍.由此可推知电压表原来的读数为_________.
三．计算题 （本题共4小题，每小题10分，共40分，要求写出必须的解题过程）
16.如图所示是电饭煲的电路图，S1是一个限温开关，手动闭合，当此开关的温 度达到居里点(103℃)时会自动断开.S2是一个自动温控开关，当温度低于约70℃时会自动闭合，温度高于80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯，限流电阻R1=R2=500Ω，加热电阻丝R3=50Ω，两灯电阻不计.
R1
S1
R21
R3
S2
(1)根据电路分析，叙述电饭煲煮饭的全过程(包括加热和保温过程)
(2)简要回答，如果不闭合开关S1，电饭煲能将饭煮熟吗?
(3)计算加热和保温两种状态下，电饭煲消耗的功率之比.

A
M

17.如图所示，M为一线圈电阻r=0.4Ω的电动机，R=24Ω，电源电动势E=40V.
当S断开时，电流表的示数，I1=1.6A，当开关S闭合时，电流表的示数为
I2=4.0A求开关S闭合时电动机发热消耗的功率和转化为机械能的功率.

18.如图所示电路中，电源电动势E=10V，内电阻不计，电阻R1=14Ω，R2=6.0Ω，R3=2.0Ω，R4=8.0Ω，R5=10Ω，电容器的电容C=2μF，求:(1)电容器所带的电荷量.并说明电容器哪个极板带正电.(2)若R1突然断路，将有多少电荷量通过R5?
R1
R21
R3
R4
R5
a
b
c
d

R1
R21
R3
A
V
19. 如图所示，R2=3Ω，电压表读数为2V，电流表读数为，某段电
路发生故障后，两表的读数变为4.5V和1.5A，求:(1)电路中哪一部
分发生了故障?是何故障?(2)R1、R2阻值各是多少?(3)电源电动势E
和内电阻r各是多少?(两表均为理想电表)

题号
1
2
3
4
5
6
7
8
9
10
答案
AC
B
B
D
C
C
BC
AD
A
AD
11. a (U3-U2)/(I2-I1)
12. 99 17.5
13. 25 Ω 100 Ω
14. 0 0.4 0.4 1.2×10-5
15. 9 V
16. 解(1)电饭煲盛上食物后，接上电源，S2自动闭合，同时把手动开关S1关闭，这时黄灯短路红灯亮，电饭堡处于加热状态，加热到80℃时，S2自动断开，S1仍闭合待电饭煲中水烧干后，温度升高到103℃时.开关S1自动断开，这时饭已煮熟，黄灯亮，电饭煲处于保温状态由于电饭堡散热，待温度下降至70℃时，S2自动闭合，电饭煲重新处于加热状态，待温度上升到80℃时，又自动断开，电饭煲再次处于保温状态.
(2)不能，因为如果不闭合S1，则只能将食物加热至80℃.
(3)设电饭煲处于加热状态时，功率为P1，
设电饭煲处于保温状态时消耗的功率为P2，则
17.解 设电源内阻为r′,当S断开时，，即，得r′=1Ω.当S合上时，I2=4A，则U内=I2·r′=4V
U外=E-U内=40V-4V=36V，也即电动机两端电压为36V

所以P1:P2≈12:1
18. 解：（1）设d点电势为零，即Ud=0在a、b两点间电容器所在支路中，电流为零，R5两端无电势差，因而加在a、b两点间的电压即为a、b两点间的电势差，电流由a点经R2流到d点，电势降低的数值即为R2两端的电压，即。电流由b点经R4流到d点，电势降低的数值即为R4两端的电压，即因为Ub>Ua，所以电容器下板带正电，电容器所带的电荷量Qc=C·Uba=2μF×(8V-3V)=10-5
(2)若R1突然断路，则R2中无电流，Ua=Ud，此时电容器两端的电压即为R4两端的电压，，电容器下极板仍带正电，Qc′=C·Uba′=2μF×8V=1.6×10-5C通过R5上的电荷量即为R1断开前后电容器上带电荷量之差，即△Q=Qc′-Qc=1.6×10-5C-1×10-5C=6×10-6C

19.解 (1)采用排除法可确定R3断路了.
(2)当R3断开后，电压表的示数即为R1两端的电压，故，R3断开前，R1两端的电压
为, U1=4V也是R2、R3两端的总电压，而此时R3两端电压为2V，所以
R2=R3=3Ω.
(3)R3断开前，据全电路欧姆定律有即E=4+2r①
R3断开后，则E=U2+I2r=4.5+1.5r②
联立①、②得E=6V，r=1Ω
