防腐施工中阴极保护的主要参数.doc

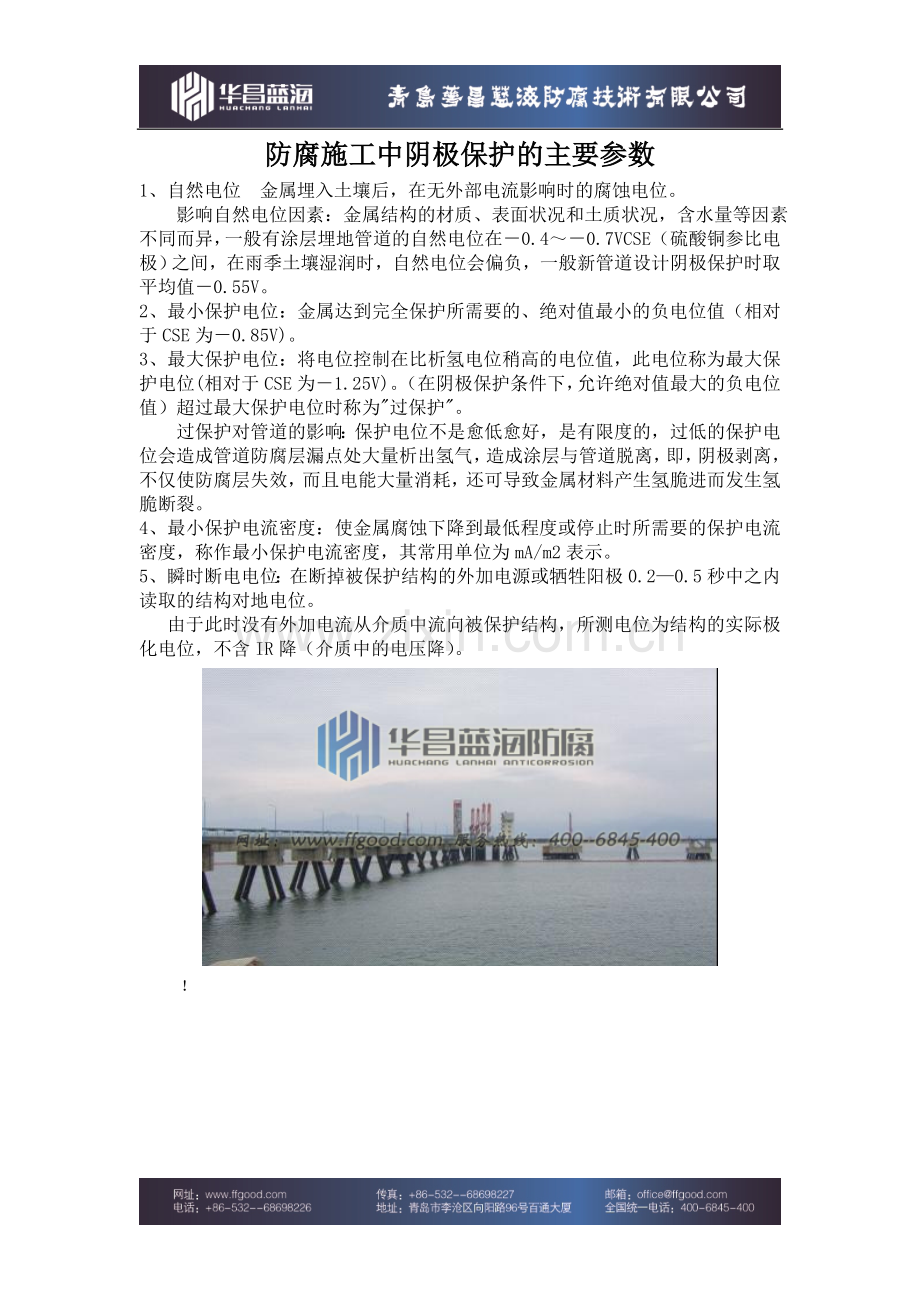

防腐施工中阴极保护的主要参数
1、自然电位 金属埋入土壤后，在无外部电流影响时的腐蚀电位。
影响自然电位因素：金属结构的材质、表面状况和土质状况，含水量等因素不同而异，一般有涂层埋地管道的自然电位在－0.4～－0.7VCSE（硫酸铜参比电极）之间，在雨季土壤湿润时，自然电位会偏负，一般新管道设计阴极保护时取平均值－0.55V。
2、最小保护电位：金属达到完全保护所需要的、绝对值最小的负电位值（相对于CSE为－0.85V)。
3、最大保护电位：将电位控制在比析氢电位稍高的电位值，此电位称为最大保护电位(相对于CSE为－1.25V)。（在阴极保护条件下，允许绝对值最大的负电位值）超过最大保护电位时称为"过保护"。
过保护对管道的影响：保护电位不是愈低愈好，是有限度的，过低的保护电位会造成管道防腐层漏点处大量析出氢气，造成涂层与管道脱离，即，阴极剥离，不仅使防腐层失效，而且电能大量消耗，还可导致金属材料产生氢脆进而发生氢脆断裂。
4、最小保护电流密度：使金属腐蚀下降到最低程度或停止时所需要的保护电流密度，称作最小保护电流密度，其常用单位为mA/m2表示。
5、瞬时断电电位：在断掉被保护结构的外加电源或牺牲阳极0.2—0.5秒中之内读取的结构对地电位。
由于此时没有外加电流从介质中流向被保护结构，所测电位为结构的实际极化电位，不含IR降（介质中的电压降）。

！
