台湾D-LINK信息科技有限公司网络设备调试配置手册（薛康）
D-LINK网络交换机的CLI的配置说明书

Show 命令可以查看交换机的各项的配置（交换机无法查看整体的当前和保存的配置信息）
Create 命令可以创建交换的信息
Config 命令可以对这些参数进行配置
Delete命令可以删除所配制的参数
Reboot 命令对交换机进行重新启动
Save 命令保存交换机的配置信息的修改
Reset 命令清空配置信息
reset system 不仅清空运行时配置 ，还将把曾经保存过的配置全部清空,
reset config仅清空运行时配置.
Create account [admin|user]<username> 创建admin或user级别的用户，回车输入两次密码创建输入为空密码
Create account <username> 修改已创建的username用户，回车输入旧密码，在输入两次新密码
Show account 可以看到你所创建的用户
Show switch 可以查看交换机的信息
Show iproute 查看路由表
Show vlan 查看VLAN条目
[enable|disable] telnet 23 此命令开启|删除telnet功能
enable mac_notification 默认是关闭MAC地址通告的

show ipif 查看交换机的配置接口信息
config ipif System ipaddress 10.1.1.1/8 修改System接口的IP地址 注意接口名System的大小写

备份/恢复配置
download configuration 192.168.0.157 c:/xuekang/setting.txt 从192.168.0.157上下载配置文件
upload configuration 192.168.0.157 c:/xuekang/setting.txt 到192.168.0.157上上穿配置文件
端口镜像的设定
config mirror port 1:5 [add|delete] sourece port 1:1-1:5 把1-5断口加到5端口上做镜像(默认关闭)
链路聚合配置
create link_aggregation group_id 1 创建一个聚合组1
config link_aggregation group_id 1 master_port 5 ports 5-7,9
创建MAC地址的绑定
create arpentry 192.168.0.157 00-56-b5-45-B5-4H 为主机绑定IP
delete arpentry 192.168.0.157 删除IP的绑定
show arpentry 查看某些主机的绑定

CLI SWITCH LAYER3 VLAN 设定（以下Command 請注意大小寫）

config vlan default delete 1-24 ->将default Vlan 移除,否則Port 在不带
tag 的狀況下，将無法继续以下的Vlan 設定。
create vlan vlan1 tag 10 ->新增一個Vlan；Vlan Name 为Vlan1，Vlan Tag(等于VID) 为10。
create vlan vlan2 tag 20 ->新增一個Vlan；Vlan Name 为Vlan2，Vlan Tag(等于VID) 为为20。
create vlan vlan3 tag 30 ->新增一個Vlan；Vlan Name 为Vlan3，Vlan Tag(等与VID) 为30。

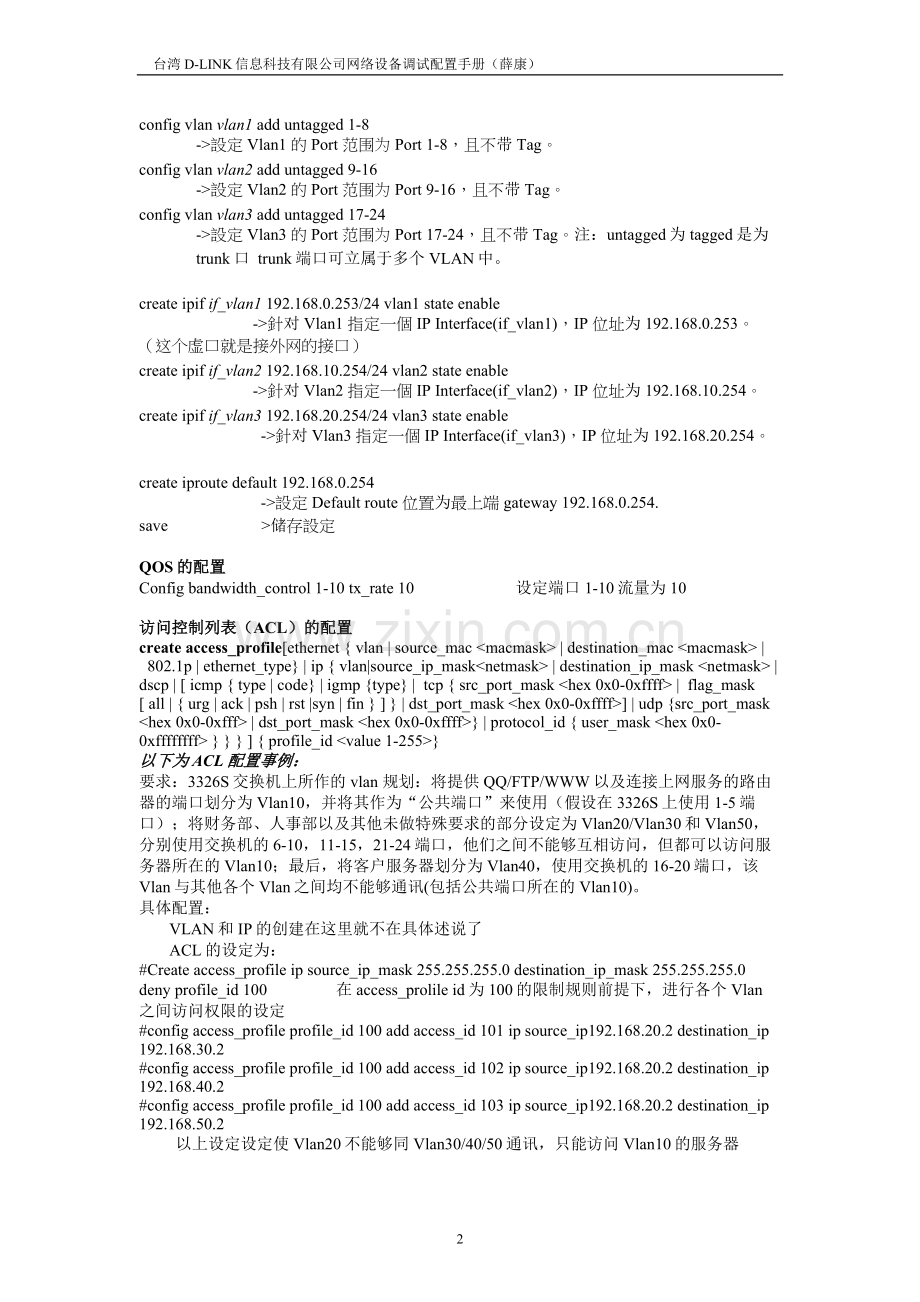

config vlan vlan1 add untagged 1-8 ->設定Vlan1 的Port 范围为Port 1-8，且不带Tag。
config vlan vlan2 add untagged 9-16 ->設定Vlan2 的Port 范围为Port 9-16，且不带Tag。
config vlan vlan3 add untagged 17-24 ->設定Vlan3 的Port 范围为Port 17-24，且不带Tag。注：untagged为tagged是为trunk口 trunk端口可立属于多个VLAN中。

create ipif if_vlan1 192.168.0.253/24 vlan1 state enable
->針对Vlan1 指定一個IP Interface(if_vlan1)，IP 位址为192.168.0.253。（这个虚口就是接外网的接口）
create ipif if_vlan2 192.168.10.254/24 vlan2 state enable ->針对Vlan2 指定一個IP Interface(if_vlan2)，IP 位址为192.168.10.254。
create ipif if_vlan3 192.168.20.254/24 vlan3 state enable
->針对Vlan3 指定一個IP Interface(if_vlan3)，IP 位址为192.168.20.254。

create iproute default 192.168.0.254 ->設定Default route 位置为最上端gateway 192.168.0.254.
save >储存設定

QOS的配置
Config bandwidth_control 1-10 tx_rate 10 设定端口1-10流量为10

访问控制列表（ACL）的配置
create access_profile[ethernet { vlan | source_mac <macmask> | destination_mac <macmask> |
802.1p | ethernet_type} | ip { vlan|source_ip_mask<netmask> | destination_ip_mask <netmask> | dscp | [ icmp { type | code} | igmp {type} | tcp { src_port_mask <hex 0x0-0xffff> | flag_mask [ all | { urg | ack | psh | rst |syn | fin } ] } | dst_port_mask <hex 0x0-0xffff>] | udp {src_port_mask <hex 0x0-0xfff> | dst_port_mask <hex 0x0-0xffff>} | protocol_id { user_mask <hex 0x0-0xffffffff> } } } ] { profile_id <value 1-255>}
以下为ACL配置事例：
要求：3326S交换机上所作的vlan 规划：将提供QQ/FTP/WWW以及连接上网服务的路由器的端口划分为Vlan10，并将其作为“公共端口”来使用（假设在3326S上使用1-5端口）；将财务部、人事部以及其他未做特殊要求的部分设定为Vlan20/Vlan30和Vlan50，分别使用交换机的6-10，11-15，21-24端口，他们之间不能够互相访问，但都可以访问服务器所在的Vlan10；最后，将客户服务器划分为Vlan40，使用交换机的16-20端口，该Vlan与其他各个Vlan之间均不能够通讯(包括公共端口所在的Vlan10)。
具体配置：
VLAN和IP的创建在这里就不在具体述说了
ACL的设定为：
#Create access_profile ip source_ip_mask 255.255.255.0 destination_ip_mask 255.255.255.0 deny profile_id 100 在access_prolile id为100的限制规则前提下，进行各个Vlan之间访问权限的设定
#config access_profile profile_id 100 add access_id 101 ip source_ip192.168.20.2 destination_ip 192.168.30.2
#config access_profile profile_id 100 add access_id 102 ip source_ip192.168.20.2 destination_ip 192.168.40.2
#config access_profile profile_id 100 add access_id 103 ip source_ip192.168.20.2 destination_ip 192.168.50.2
以上设定设定使Vlan20不能够同Vlan30/40/50通讯，只能访问Vlan10的服务器
#config access_profile profile_id 100 add access_id 104 ip source_ip 192.168.30.2 destination_ip 192.168.40.2
#config access_profile profile_id 100 add access_id 105 ip source_ip 192.168.30.2 destination_ip 192.168.50.2
以上设定使Vlan30不能够同Vlan40/50通讯，只能访问Vlan10的服务器( 由于ACL的限制是双向的，故就不用再设定Vlan30不能和Vlan20通讯了，因为在（1）中的Vlan20已经做了这个控制)
#config access_profile profile_id 100 add access_id 106 ip source_ip 192.168.40.2 destination_ip 192.168.50.2
#config access_profile profile_id 100 add access_id 107 ip source_ip 192.168.40.2 destination_ip 192.168.10.2
设定使Vlan40不能够同Vlan10和Vlan50通讯

show access_profile { profile_id <value 1-255> { access_id <value 1-65535> } }
