煤矿实用图纸图例.doc

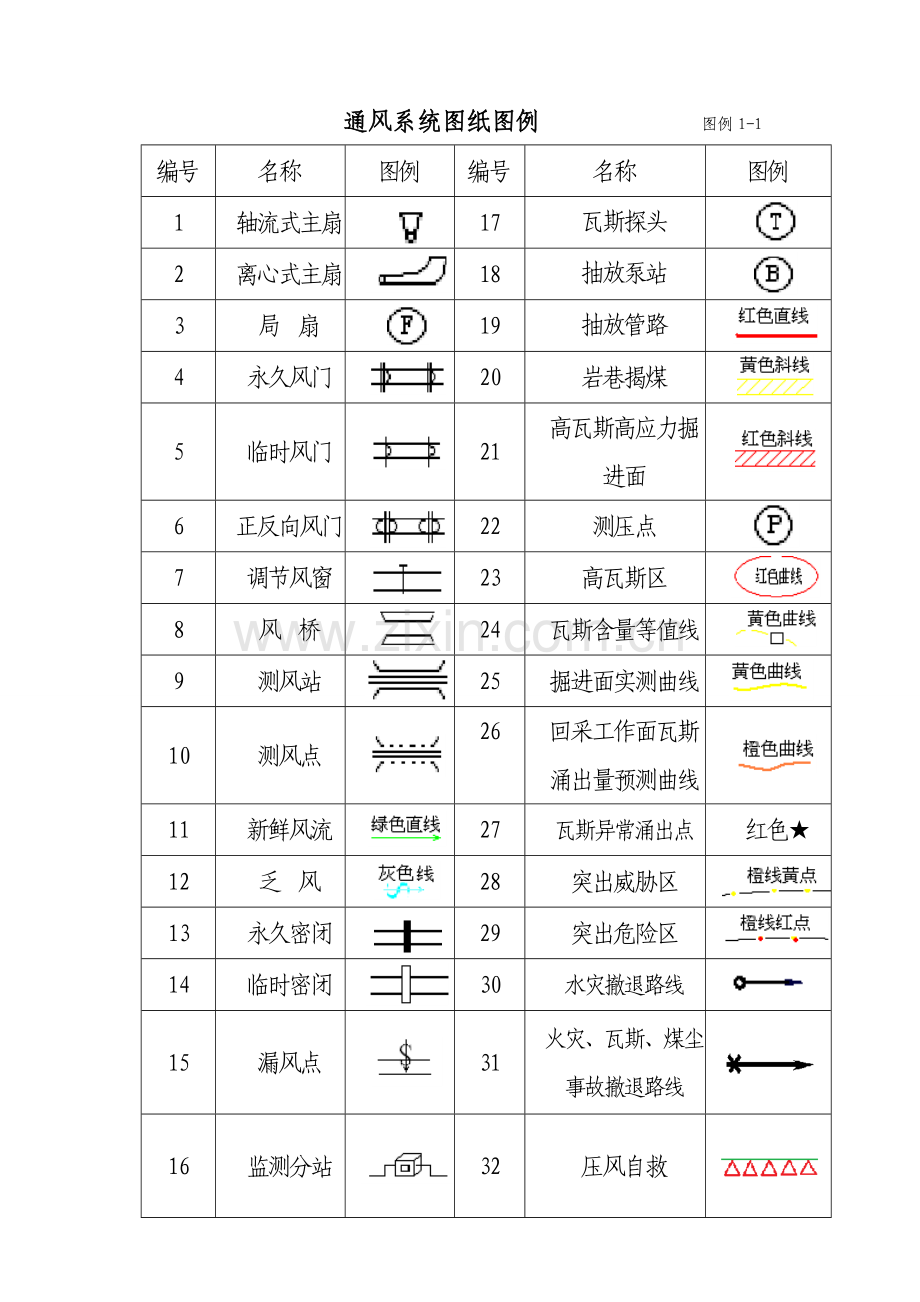

通风系统图纸图例 图例1-1
编号
名称
图例
编号
名称
图例
1
轴流式主扇

17
瓦斯探头

2
离心式主扇

18
抽放泵站

3
局 扇

19
抽放管路

4
永久风门

20
岩巷揭煤

5
临时风门

21
高瓦斯高应力掘进面

6
正反向风门

22
测压点

7
调节风窗

23
高瓦斯区

8
风 桥

24
瓦斯含量等值线

9
测风站

25
掘进面实测曲线

10
测风点

26
回采工作面瓦斯涌出量预测曲线

11
新鲜风流

27
瓦斯异常涌出点
红色★
12
乏 风

28
突出威胁区

13
永久密闭

29
突出危险区

14
临时密闭

30
水灾撤退路线

15
漏风点

31
火灾、瓦斯、煤尘事故撤退路线

16
监测分站

32
压风自救

煤矿安全监控系统布置图和断电控制图例 图例1-2
名 称
图 例
名 称
图 例
名 称
图 例
新鲜风流

甲烷传感器

乏风

风 速 探 头
V

永久密闭

温 度 探 头

临时密闭

CO 探 头

漏风点

后备电源

抽放泵站

负压传感器

抽放管路

馈电传感器

栅栏

监控分站

挡风墙

风电闭锁

轴流式主扇

风 门 传 感 器

离心式主扇

设备开停传 感 器

局扇

掘进工作面

永久风门

回采工作面

临时风门

测风站

正反向风门

调节风窗

风 桥

工作面瓦斯地质图常用图例表 图例1-3

突出点

红色
煤厚等值线

紫色

测压点

绿色
煤层分叉合并线

黑色

含量测点

玫瑰色
Ⅲ类煤

黑色
顶钻

红色
Ⅳ类煤

黑色
夹钻

红色
煤体结构小柱状

黑色
喷孔

红色

突出危险
异常区

黄色

突出危险区

红色
