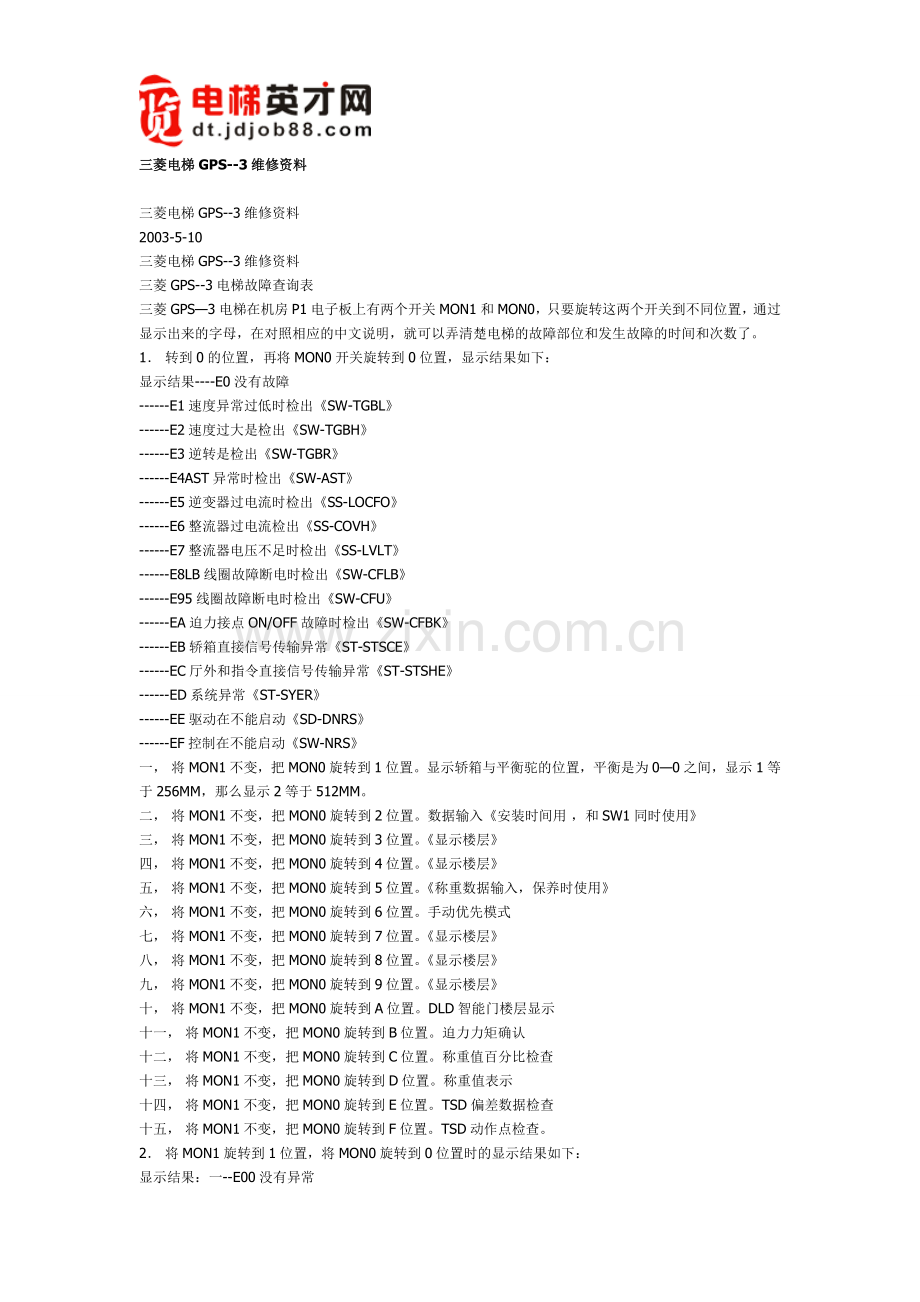

三菱电梯GPS--3维修资料

三菱电梯GPS--3维修资料
2003-5-10
三菱电梯GPS--3维修资料
三菱GPS--3电梯故障查询表
三菱GPS—3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
1． 转到0的位置，再将MON0开关旋转到0位置，显示结果如下：
显示结果----E0没有故障
------E1速度异常过低时检出《SW-TGBL》
------E2速度过大是检出《SW-TGBH》
------E3逆转是检出《SW-TGBR》
------E4AST异常时检出《SW-AST》
------E5逆变器过电流时检出《SS-LOCFO》
------E6整流器过电流检出《SS-COVH》
------E7整流器电压不足时检出《SS-LVLT》
------E8LB线圈故障断电时检出《SW-CFLB》
------E95线圈故障断电时检出《SW-CFU》
------EA迫力接点ON/OFF故障时检出《SW-CFBK》
------EB轿箱直接信号传输异常《ST-STSCE》
------EC厅外和指令直接信号传输异常《ST-STSHE》
------ED系统异常《ST-SYER》
------EE驱动在不能启动《SD-DNRS》
------EF控制在不能启动《SW-NRS》
一， 将MON1不变，把MON0旋转到1位置。显示轿箱与平衡驼的位置，平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。
二， 将MON1不变，把MON0旋转到2位置。数据输入《安装时间用 ，和SW1同时使用》
三， 将MON1不变，把MON0旋转到3位置。《显示楼层》
四， 将MON1不变，把MON0旋转到4位置。《显示楼层》
五， 将MON1不变，把MON0旋转到5位置。《称重数据输入，保养时使用》
六， 将MON1不变，把MON0旋转到6位置。手动优先模式
七， 将MON1不变，把MON0旋转到7位置。《显示楼层》
八， 将MON1不变，把MON0旋转到8位置。《显示楼层》
九， 将MON1不变，把MON0旋转到9位置。《显示楼层》
十， 将MON1不变，把MON0旋转到A位置。DLD智能门楼层显示
十一， 将MON1不变，把MON0旋转到B位置。迫力力矩确认
十二， 将MON1不变，把MON0旋转到C位置。称重值百分比检查
十三， 将MON1不变，把MON0旋转到D位置。称重值表示
十四， 将MON1不变，把MON0旋转到E位置。TSD偏差数据检查
十五， 将MON1不变，把MON0旋转到F位置。TSD动作点检查。
2． 将MON1旋转到1位置，将MON0旋转到0位置时的显示结果如下：
显示结果：一--E00没有异常

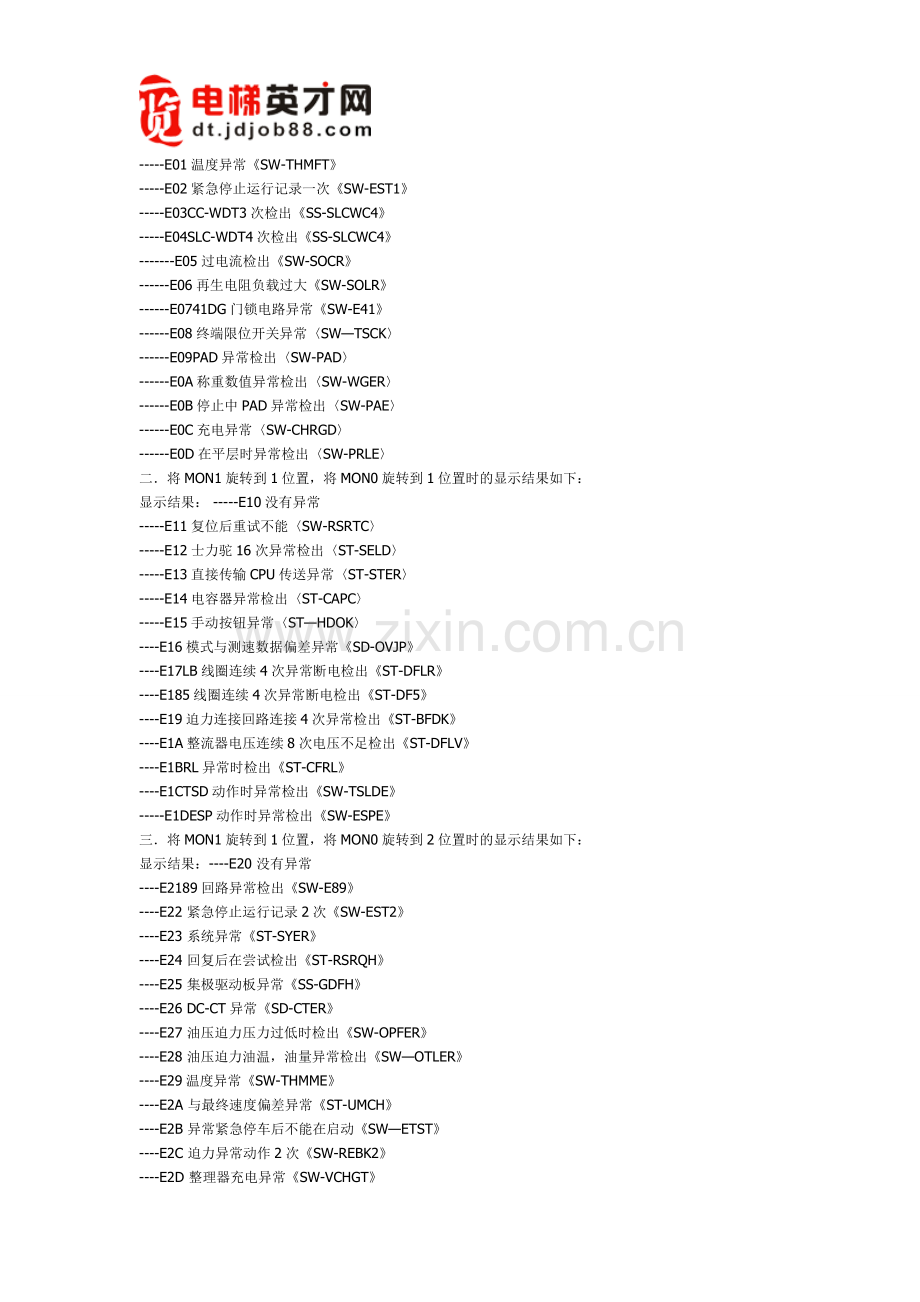

-----E01温度异常《SW-THMFT》
-----E02紧急停止运行记录一次《SW-EST1》
-----E03CC-WDT3次检出《SS-SLCWC4》
-----E04SLC-WDT4次检出《SS-SLCWC4》
-------E05过电流检出《SW-SOCR》
------E06再生电阻负载过大《SW-SOLR》
------E0741DG门锁电路异常《SW-E41》
------E08终端限位开关异常〈SW—TSCK〉
------E09PAD异常检出〈SW-PAD〉
------E0A称重数值异常检出〈SW-WGER〉
------E0B停止中PAD异常检出〈SW-PAE〉
------E0C充电异常〈SW-CHRGD〉
------E0D在平层时异常检出〈SW-PRLE〉
二．将MON1旋转到1位置，将MON0旋转到1位置时的显示结果如下：
显示结果： -----E10没有异常
-----E11复位后重试不能〈SW-RSRTC〉
-----E12士力驼16次异常检出〈ST-SELD〉
-----E13直接传输CPU传送异常〈ST-STER〉
-----E14电容器异常检出〈ST-CAPC〉
-----E15手动按钮异常〈ST—HDOK〉
----E16模式与测速数据偏差异常《SD-OVJP》
----E17LB线圈连续4次异常断电检出《ST-DFLR》
----E185线圈连续4次异常断电检出《ST-DF5》
----E19迫力连接回路连接4次异常检出《ST-BFDK》
----E1A整流器电压连续8次电压不足检出《ST-DFLV》
----E1BRL异常时检出《ST-CFRL》
----E1CTSD动作时异常检出《SW-TSLDE》
-----E1DESP动作时异常检出《SW-ESPE》
三．将MON1旋转到1位置，将MON0旋转到2位置时的显示结果如下：
显示结果：----E20 没有异常
----E2189回路异常检出《SW-E89》
----E22 紧急停止运行记录2次《SW-EST2》
----E23 系统异常《ST-SYER》
----E24 回复后在尝试检出《ST-RSRQH》
----E25 集极驱动板异常《SS-GDFH》
----E26 DC-CT异常《SD-CTER》
----E27 油压迫力压力过低时检出《SW-OPFER》
----E28 油压迫力油温，油量异常检出《SW—OTLER》
----E29温度异常《SW-THMME》
----E2A 与最终速度偏差异常《ST-UMCH》
----E2B 异常紧急停车后不能在启动《SW—ETST》
----E2C 迫力异常动作2次《SW-REBK2》
----E2D 整理器充电异常《SW-VCHGT》
----E2E MELD制板充电异常《SD-MCHG》
四．将MON1旋转到1位置，将MON0旋转到3位置时的显示结果如下：
显示结果：----E30 没有异常
----E31 MELD负荷过大《SD-SLTT》
----E32 异常低速《SW-TGBL》
----E33 速度异常过高《SW-TGBH》
----E34 AST异常动作《SW-ASTW》低速梯使用
----E35 逆转运行《SW-TGBR》
----E36 AST异常动作《SW-ASTW》
----E37 AST异常动作《SW-ASTWV》
----E38 整流器电流过大时检出《SS-COVF》
----E39 整流器电压过低时检出《SSLVLT》
----E3A CC-WDT4次异常检出《SS—CCWC4
----E3B SLC-WDT4次异常检出〈SS-SLCWC5〉
----E3C 逆边器电流过大时检出〈SS-LOCFO〉
----E3D SLC-CPU紧急停止时动作检出〈SS-DEST〉
----E3E 整流器充电异常〈SW-CVER〉
五． 由将MON1旋转到1位置，将MON0旋转到1位置时的显示结果如下：
显示结果：----E40 没有异常
----E41 紧急停止运行记录2次〈SW-EST2〉
----E42 整流器电流过低时检出〈SS-LVLTT〉
-----E43 紧急停止回复〈SW-ESTR〉
-----E44 LB线圈故障断电时检出
----E45 5线圈故障断电时检出
----E46 迫力连接点异常检出
----E47 89线圈故障断电时检出
----E48 89故障时检出
六．将MON1旋转到1位置，将MON0旋转到5位置时的显示结果如下：
显示结果：----E50 没有异常
----E51 29安全回路时检出〈SN-29〉
----E52 29安全回路动作时检出〈SN-29LT〉记忆锁存
----E53 欠相或者电压过低时检出〈SS-PWFH〉
----E54 整流器电压不足时检出〈SS-LVLT〉
----E55 12V电源异常〈SS-12VFL〉
----E56 模式与测速比有偏差〈SD-PTC〉
----E57 手动模式时电流负荷过大〈SD-HRT〉
----E58 驱动发出时紧急停止指令〈SD—32GQ〉
----E59 紧急停止指令〈SC-S29〉
----E5A 迫力基板异常〈SS-BKE〉
----E5B 模式与测速比有偏差
----E5C EST异常而引起不能再启动〈SW-ETSES〉
七．将MON1旋转到1位置，将MON0旋转到6位置时的显示结果如下：
显示结果：----E60 没有异常
----E61 整流器电压不足
----E62 集极驱动板异常《SS-GDFH》
----E63 逆变器保护回路动作《SS-LFO》
----E64 29安全回路动作时检出《SS-29LT》锁存记忆》
----E65 12V电源异常
----E66 逆变器温度异常检出
----E67 锁相环检出《SS-PLLFH》
----E68 整流器电流过大
----E69 逆变器电流过大
----E6A 整流器电流过大时检出
----E6B 欠相或电压过低时检出
八．将MON1旋转到1位置，将MON0旋转到7位置时的显示结果如下：
显示结果：----E70 没有异常
----E71 CC-WDT5次异常检出
----E72 CC-WDT4次异常检出
----E73 CC-WDT3次异常检出
----E74 SLC-WDT5次异常检出《SS-SLCWC5》
----E75 SLC-WDT4次异常检出
----E76 SLC-WDT3次异常检出
九．将MON1旋转到1位置，将MON0旋转到9位置时的显示结果如下：
显示结果：----E90 没有异常
----E92 电流负荷过大《SD-OCR》
----E93 不能再启动《SD-DNRS》
----E94 MELD负荷过大时检出《SD-SLTI》
----E95 TSD不正常时检出《SD-TSDP》
----E96 行走时称重异常检出《SD-WGHDF2》
----E97 DC-CT异常检出《SD-CTER》
----E98 TSD异常动作检出《SD-TSA》
----E99 摩打解码器Z相异常检出《SD-AZER》
----E9A 摩打解码器F相异常检出〈SD-AEER〉
----E9B PM摩打限电流过大〈SD-TOCR〉
十．将MON1旋转到1位置，将MON0旋转到A位置时的显示结果如下：
显示结果：----EA0 没有异常
----EA1 模式与测速偏差异常〈SD-PVJP〉
----EA2 模式与测速偏差异常〈SD-OVJP〉
----EA3 驱动发出之紧急停止指令
----EA4 再生电阻负荷过大
----EA5 本机模式与测速比较有偏差〈SD-PTC〉
----EA6 手动模式时电流过大
----EA7 逆变器电流过大时检出
----EA8 TSD-PAD故障检出〈SD-PADE〉
----EA9 MCP检出整流器电流过大〈SD-COCF〉
----EAA MCP初期设定异常〈SD-INITF〉
----EAB RAM异常检出〈SD-RAMER〉
----EAC 卷上机设定数据异常〈SD-DTER〉
----EAD MCP重新启动异常〈SD-RBOTNG〉
----EAE MCP-WDT4次异常检出〈SD-MCPWDE〉
十一．将MON1旋转到1位置，将MON0旋转到B位置时的显示结果如下：
显示如下：----EBO 没有异常
----EB1 停机10分钟不能在启动〈SW-32DT10〉
----EB2 停机16分钟后不能再启动
----EB3 再不能启动超过10分钟〈SW-DSTR10〉
----EB4 再不能启动超过10分钟〈SW-57EBT〉
----EB5 门不能开启超过2分钟〈SW-CONE〉
----EB6 FUSE断路超过2分钟〈SW-EFSOF〉
----EB7 60异常检出〈SW-60CFK〉
----EB8 门不能开启
----EB9 主控制板异常检出〈SQMBCIJH〉
----EBB 困人警报〈SZ-EMBH〉
----EBC 警报不能使用〈SZ-EMBH〉
----EBD 群控管理异常〈SZ-GCIJO〉
十二．将MON1旋转到1位置，将MON0旋转到C位置时的显示结果如下：
显示结果：----EC0 没有异常
----EC1 SLC传输异常〈SS-TRER〉
----EC2 SLC紧急停止动作
----EC3 SLC内速度过高
----EC4 SLC的AST动作〈SS-AST〉
----EC5 SLC内KC动作〈SS-DKC〉
----EC6 SLC的RAM异常检出〈SS-RAMER〉
十三．将MON1旋转到1位置，将MON0旋转到D位置时的显示结果如下：
显示结果；----EDO 没有异常
----ED1 轿箱正门BC-CPU1异常检出〈SF-FBCIIJH〉
----ED2 轿箱正门BC-CPU2异常检出
----ED3 轿箱正门BC-CPU3异常检出
----ED4 轿箱正门BC-CPU4异常检出
----ED5 正门CAR-STATION的CPU异常检出〈SF-FCSJJH〉
----ED6 正门控制CPU异常检出〈SF-FDCIJH〉
----ED7 正门轿箱显示灯的CPU异常检出，〈SF-FICIJH〉
----ED8 正门轿箱的OPTION-CPU异常检出〈SF-FCZIJH〉
----ED9 SC-CPU严重故障〈SC-SCER8〉
----EDA SH-CPU严重故障
----EDB SC-CPU轻微故障
----EDC SH-CPU轻微故障
----EDD HS-CPU故障〈SC-HSAIJ〉
十四．将MON1旋转到1位置，将MON0旋转到E位置时的显示结果如下：
显示结果；---- EE0 没有异常
----EE1 轿箱后门BC-CPU5异常检出〈SF-RBC5IJH〉
----EE2 轿箱后门BC-CPU6异常检出
----EE3 轿箱后门BC-CPU7异常检出
----EE4 轿箱后门BC-CPU8异常检出〈SF-RBC8IJH〉
----EE5 后门CAR-ASTTION的CPU异常检出〈SF-RCSIJH〉
----EE6 后门控制CPU异常检出
----EE7 后门轿箱显示灯的CPU异常检出〈SF-RICIJH〉
----EE8 后门轿箱的OPTION-CPU异常检出〈SF-RCZIJH>
