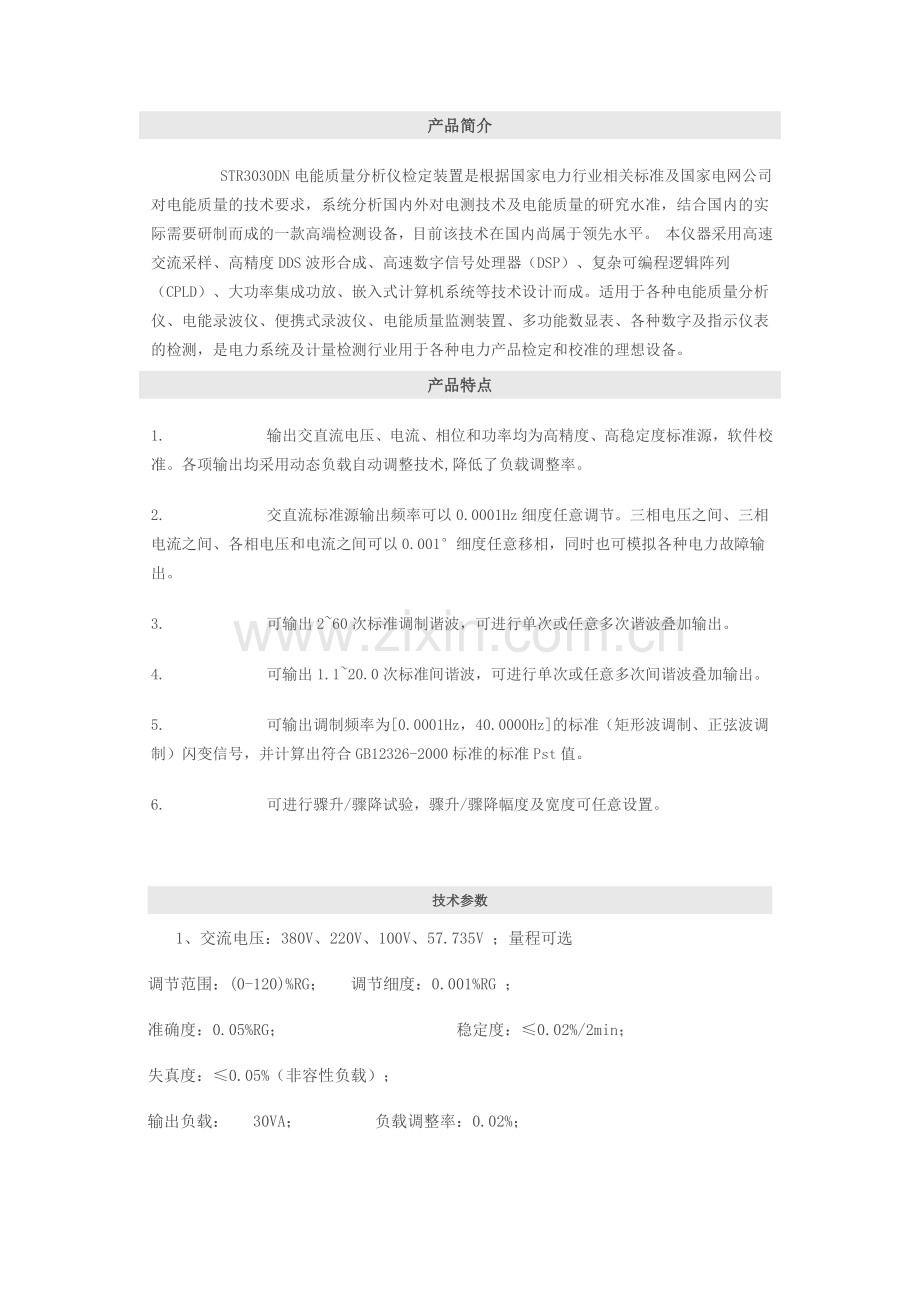

产品简介
STR3030DN电能质量分析仪检定装置是根据国家电力行业相关标准及国家电网公司对电能质量的技术要求，系统分析国内外对电测技术及电能质量的研究水准，结合国内的实际需要研制而成的一款高端检测设备，目前该技术在国内尚属于领先水平。 本仪器采用高速交流采样、高精度DDS波形合成、高速数字信号处理器（DSP）、复杂可编程逻辑阵列（CPLD）、大功率集成功放、嵌入式计算机系统等技术设计而成。适用于各种电能质量分析仪、电能录波仪、便携式录波仪、电能质量监测装置、多功能数显表、各种数字及指示仪表的检测，是电力系统及计量检测行业用于各种电力产品检定和校准的理想设备。
产品特点
1. 输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。各项输出均采用动态负载自动调整技术,降低了负载调整率。
2. 交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相，同时也可模拟各种电力故障输出。
3. 可输出2~60次标准调制谐波，可进行单次或任意多次谐波叠加输出。
4. 可输出1.1~20.0次标准间谐波，可进行单次或任意多次间谐波叠加输出。
5. 可输出调制频率为[0.0001Hz，40.0000Hz]的标准（矩形波调制、正弦波调制）闪变信号，并计算出符合GB12326-2000标准的标准Pst值。
6. 可进行骤升/骤降试验，骤升/骤降幅度及宽度可任意设置。
技术参数
1、交流电压：380V、220V、100V、57.735V ；量程可选
调节范围：(0-120)%RG； 调节细度：0.001%RG ；
准确度：0.05%RG； 稳定度：≤0.02%/2min；
失真度：≤0.05%（非容性负载）；
输出负载： 30VA； 负载调整率：0.02%；

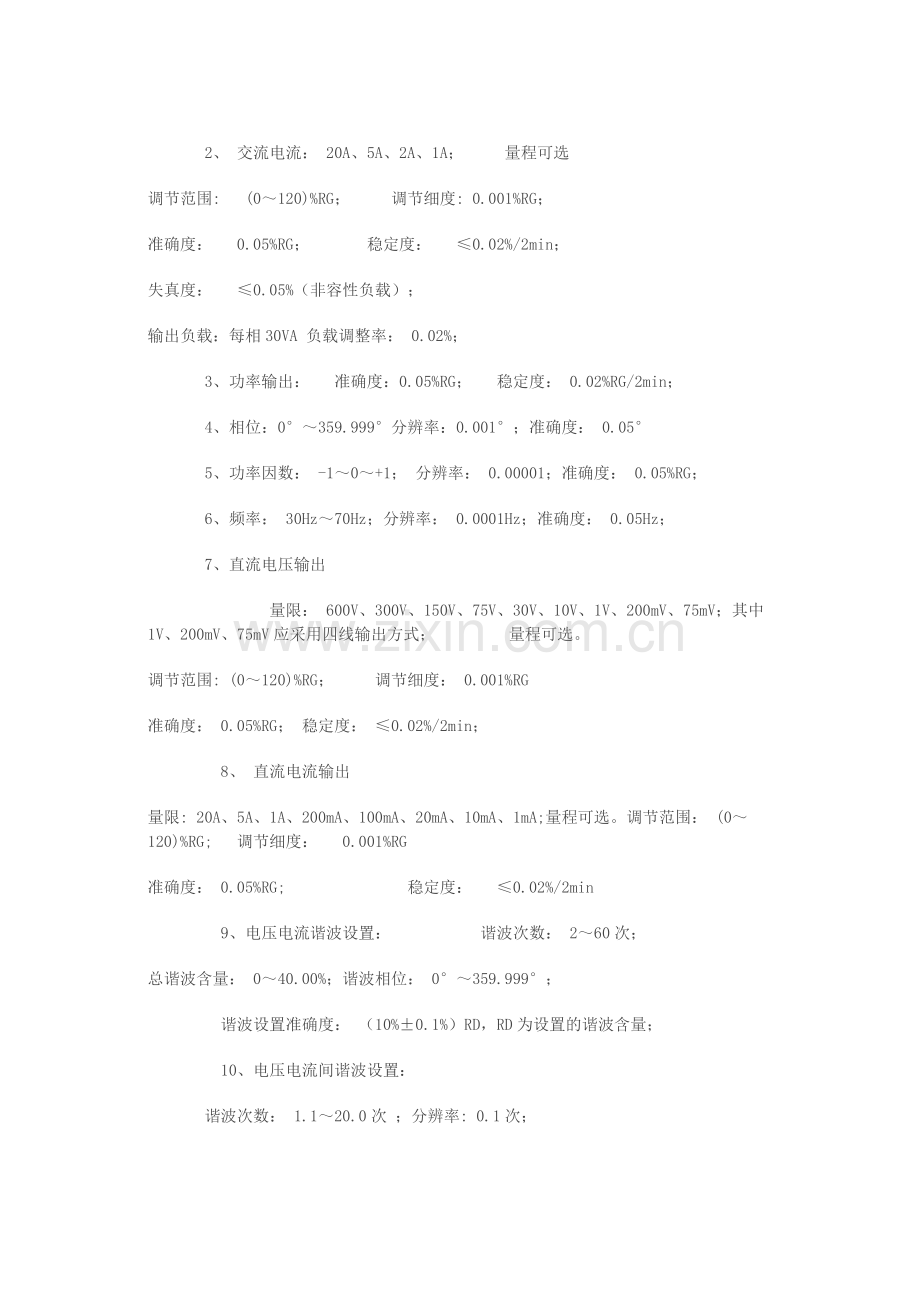

2、 交流电流： 20A、5A、2A、1A； 量程可选
调节范围: (0～120)%RG； 调节细度: 0.001%RG；
准确度： 0.05%RG； 稳定度： ≤0.02%/2min；
失真度： ≤0.05%（非容性负载）；
输出负载：每相30VA 负载调整率： 0.02%；
3、功率输出： 准确度：0.05%RG； 稳定度： 0.02%RG/2min；
4、相位：0°～359.999°分辨率：0.001°；准确度： 0.05°
5、功率因数： -1～0～+1； 分辨率： 0.00001；准确度： 0.05%RG；
6、频率： 30Hz～70Hz；分辨率： 0.0001Hz；准确度： 0.05Hz；
7、直流电压输出
量限： 600V、300V、150V、75V、30V、10V、1V、200mV、75mV；其中1V、200mV、75mV应采用四线输出方式； 量程可选。
调节范围: (0～120)%RG； 调节细度： 0.001%RG
准确度： 0.05%RG； 稳定度： ≤0.02%/2min；
8、 直流电流输出
量限: 20A、5A、1A、200mA、100mA、20mA、10mA、1mA;量程可选。调节范围： (0～120)%RG; 调节细度： 0.001%RG
准确度： 0.05%RG; 稳定度： ≤0.02%/2min
9、电压电流谐波设置： 谐波次数： 2～60次；
总谐波含量： 0～40.00%；谐波相位： 0°～359.999°；
谐波设置准确度： （10%±0.1%）RD，RD为设置的谐波含量；
10、电压电流间谐波设置：
谐波次数： 1.1～20.0次 ；分辨率: 0.1次；
总谐波含量： 0～40.00%； 谐波相位： 0°～359.999°；
谐波设置准确度：（10%±0.1%）RD，RD为设置的谐波含量；
11、 闪变参数设置
调制波：矩形波/正弦波可选；电压变动: (0～10.000)%Un；
调制频率: 方波调制: 0.0233Hz～40.0000Hz；
正弦调制: 0.0001Hz～40.0000Hz； Pst准确度: 5% (IEC868)；
12、 骤升/骤降参数设置
电压升/降幅度: (0～10.000)%Un；
t1: 1.000mS～42949.672mS；
t2: 1.000mS～42949.672mS；
t3: 1.000mS～42949.672mS；
13、 体积: 440mm X 177mm X 370mm； 重量： 15Kg ；
