加固的主要技术 图片.doc

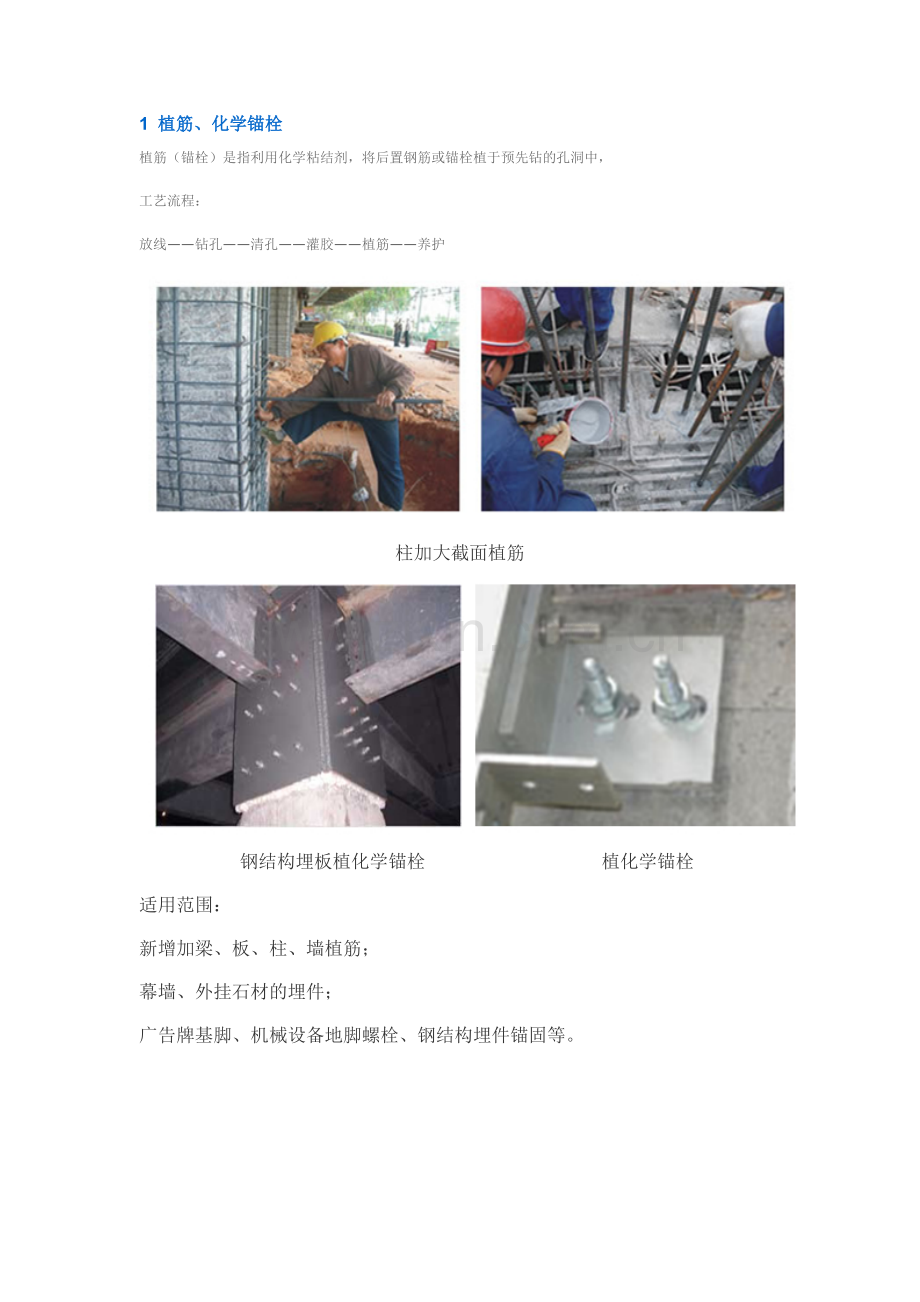

1 植筋、化学锚栓
植筋（锚栓）是指利用化学粘结剂，将后置钢筋或锚栓植于预先钻的孔洞中，
工艺流程：
放线——钻孔——清孔——灌胶——植筋——养护

柱加大截面植筋

钢结构埋板植化学锚栓 植化学锚栓
适用范围：
新增加梁、板、柱、墙植筋；
幕墙、外挂石材的埋件；
广告牌基脚、机械设备地脚螺栓、钢结构埋件锚固等。

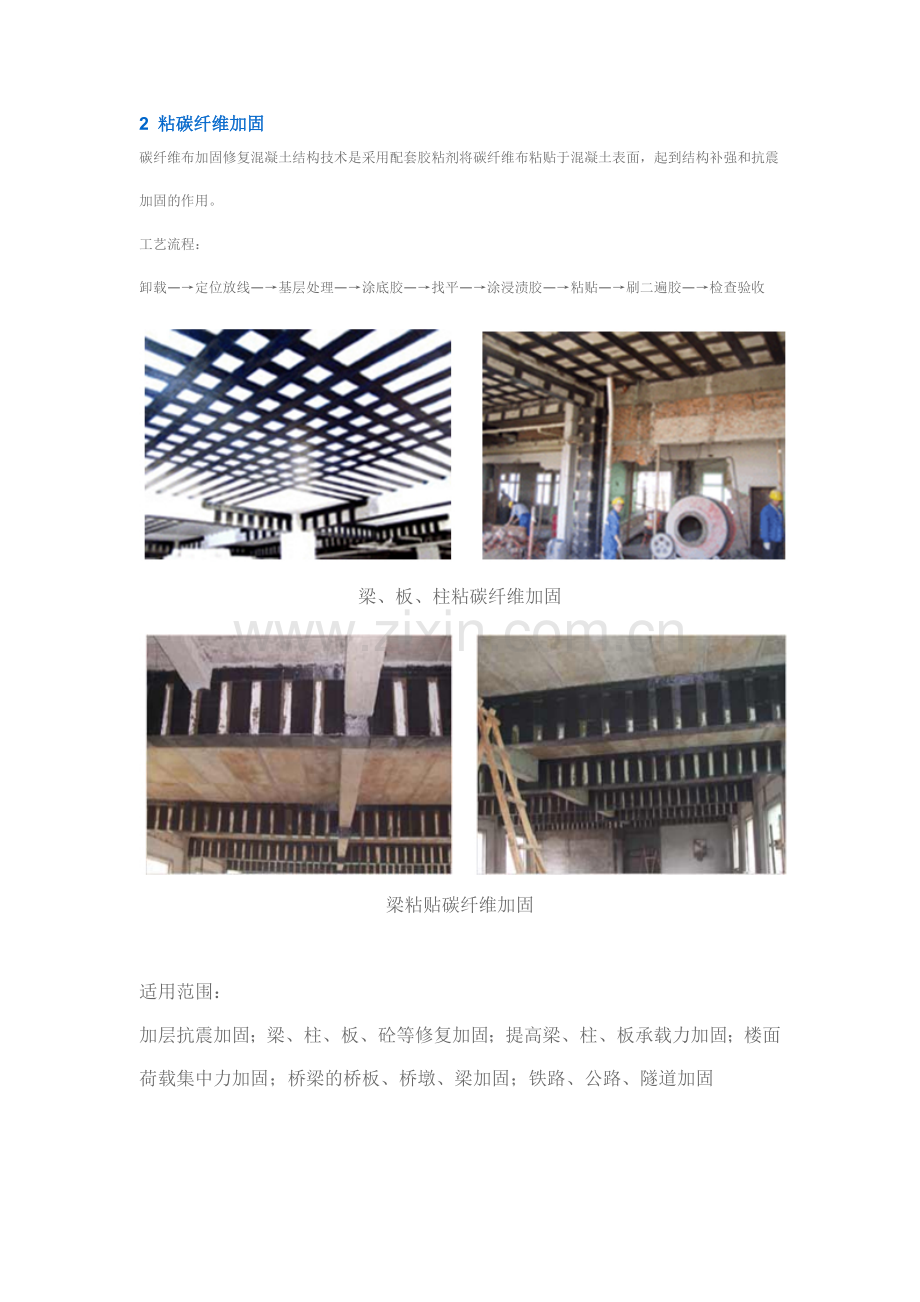

2 粘碳纤维加固
碳纤维布加固修复混凝土结构技术是采用配套胶粘剂将碳纤维布粘贴于混凝土表面，起到结构补强和抗震加固的作用。
工艺流程：
卸载—→定位放线—→基层处理—→涂底胶—→找平—→涂浸渍胶—→粘贴—→刷二遍胶—→检查验收

梁、板、柱粘碳纤维加固

梁粘贴碳纤维加固

适用范围：
加层抗震加固；梁、柱、板、砼等修复加固；提高梁、柱、板承载力加固；楼面荷载集中力加固；桥梁的桥板、桥墩、梁加固；铁路、公路、隧道加固

3 粘贴钢板加固
利用专用结构胶将处理后的钢板粘贴在需要加固的混凝土构件表面，使钢板与混凝土结构形成一个整体共同受力，粘钢法不仅提高了被加固构件的强度，对构件的裂缝展开及挠度发展也有抑制。
工艺流程：
卸载→基层处理→预贴→调制结构胶→涂胶→粘贴→固定加压→固化养护→卸支撑、检查、验收

适用范围：
建筑结构构件正截面受拉区加固；斜截面受剪区加固；正截面受压区加固；负弯矩受拉区加固

4钢筋混凝土增大截面加固
