初二物理电学部分复习
制卷人 张德峰
提出一个问题，往往比解决一个问题更重要。
------爱因斯坦
一、单项选择题
1．把两个阻值均为R的定值电阻接入电压不变的电路中，在相同的时间内，电流做功最多的连接方式是（ ）．

2、下列四灯，如果都在各自的额定电压下工作，最亮的是： （ ）
A、220V，60W B、110V，75W C、36V，40W D、24V，10W
3、甲乙两灯完全一样，并联接入电路中时，总功率P1=100W，如果把两灯串联起来接入原电路，其总功率为： （　　　　）
　Ａ、２００Ｗ　　　Ｂ、１００Ｗ　　Ｃ、５０Ｗ　　Ｄ、２５Ｗ
4、下列说法中正确的是： （ ）
Ａ、只要有电流通过人体就会触电 Ｂ、只有高压线路才发生触电
Ｃ、只要不接触高、低压电路，就不会触电 Ｄ、只有不高于３６V的电压是安全的
5．甲、乙两个灯并联在电路中，都正常发光，且甲灯比乙灯亮，则（）．
A．甲灯的电阻比乙灯的大
B．加在甲灯两端的电压比乙灯的大
C．通过甲灯的电流比乙灯的大
D．相同时间内，甲灯消耗的电能一定比乙灯消耗的多
6．一条电阻丝先后接在两个电路里，通过它的电流之比是，当两种情况下电流做的功相等时，两次通电时间之比为（ ）．
A．1：9 B．3：1 C．1：3 D．9：1
7、如图1所示的电路中电源两极电压不变。闭合开关，滑片向右滑动的过程中 （ ）

A、电压示数减小 B、电流表示数增大
C、电压表示数增大 D、电流表示数减小
8、在图2所示的电路中，要使两灯都发光，则可以（ ）
A、只闭合S1 B、只闭合S2
C、只闭合S3 D、闭合S1 、S2 、S3
9．阻值为3 ΩW与6 ΩW的电阻，将它们串联，其总电阻为R1；
将它们并联，其总电阻为R2，则R1∶R2等于(　 )
A．2∶1 B．1∶2 C．2∶9 D．9∶2
10．现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2，下列有关说法中正确的是(　)
A．灯泡L1的电阻小于灯泡L2的电阻 B．它们并联在照明电路中时L2亮
C．它们串联在照明电路中时L1亮 D．它们正常发光时，在相同时间内消耗的电能相同

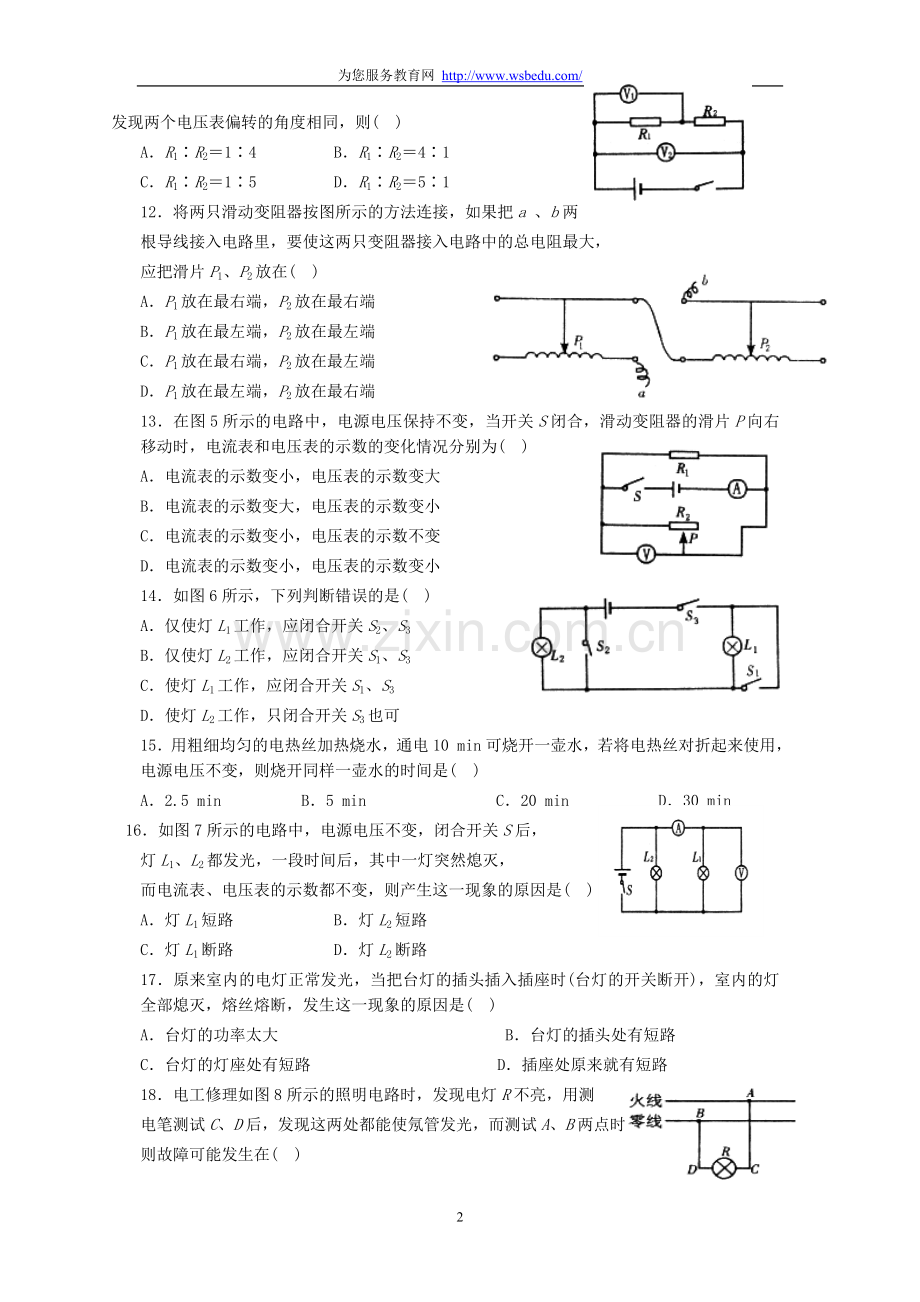

11．如图3所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则(　)
A．R1∶R2＝1∶4 B．R1∶R2＝4∶1
C．R1∶R2＝1∶5 D．R1∶R2＝5∶1
12．将两只滑动变阻器按图所示的方法连接，如果把a 、b两
根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，
应把滑片P1、P2放在(　)
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
13．在图5所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为(　)
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
14．如图6所示，下列判断错误的是(　)
A．仅使灯L1工作，应闭合开关S2、S3
B．仅使灯L2工作，应闭合开关S1、S3
C．使灯L1工作，应闭合开关S1、S3
D．使灯L2工作，只闭合开关S3也可
15．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是(　)

A．2.5 min B．5 min C．20 min D．30 min
16．如图7所示的电路中，电源电压不变，闭合开关S后，
灯L1、L2都发光，一段时间后，其中一灯突然熄灭，
而电流表、电压表的示数都不变，则产生这一现象的原因是(　)
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
17．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是(　)
A．台灯的功率太大 B．台灯的插头处有短路
C．台灯的灯座处有短路 D．插座处原来就有短路
18．电工修理如图8所示的照明电路时，发现电灯R不亮，用测
电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，
则故障可能发生在(　)
A．AC段 B．CD段
C．电灯R短路 D．BD段
19、在电源电压不变的前提下，电炉在相等的时间内增加电热丝的发热量，可采取的措施是（ ）
A．增大电热丝的电阻 B．减小电热丝的电阻
C．在电热丝上并联电阻 D．在电热丝上串联电阻
20．关于电功的叙述下面正确的是（ ）
A．用电器的功率越大，做功越多 B．用电器的电压越高，做功越多
C．用电器的电阻越大，做功越多 D．以上说法都不对
二、实验探究
1．在测定小灯泡的功率的实验中：
某同学在实验时选用额定电压2.5V的小灯泡（电阻约为10）、电源为两节干电池，规格为“30 1A”的滑动变阻器．
①按图所示电路连接实物图．

②正确连接电路，闭合开关前应把滑动变阻器滑片调到________位置．
③若电路元件完好，闭合开关后，下列现象中哪几种会出现（ ）．
A．小灯泡不能正常发光B．电流表示数为零
C．电压表示数为2.5V D．若移动滑动变阻器滑片，电流表、电压表示数随着改变
④若小灯泡丝已断，闭合开关后，下列现象中哪几种会出现（ ）。
A．电流表指针不偏转 B．电压表指针不偏转
C．电压表示数为3V D．滑动变阻器失去调节作用
2．如图甲所示，是“测定小灯泡的功率”实验的电路图；图乙是连接不完整的实验电路，其中电源为三节新的干电池，灯泡的额定电压为3.8V，其灯丝的电阻约为10，标有“10 1A”字样的滑动变阻器．要求：

（1）对照电路图用笔画线代替导线，将图乙实验电路中未连接部分连接好（注意两电表量程的选择）；
（2）当闭合电路的开关时，电路中可能出现的不正常的现象（见下表）．
顺序
电路中出现的不正常现象
原因
电灯的亮暗
电流表示数（A）
电压表示数（V）
甲
不亮
0
4.5

乙
很亮
0.42
4.2

丙
不亮
0.45
0

请你参考下列选项，把表中空白部分补充完整（只要填选取的选项代号）．
A．电路中e、f间断路
B．电路中e、f间短路
C．滑动变阻器连入电路中的电阻太小
（3）为了测出小灯炮的额定功率应调节的元件是________，使电压表示数为_______V．如果此时电流表的示数如图丙所示，则该灯泡的额定功率为______W．
3．给你一个电流表、一个电池组，一个开关、一个已知阻值的电阻，导线若干，如何测出未知电阻？
（1）画出你设计的电路图；
（2）简要说明测量步骤；
（3）写出的表达式.

三、计算题
1、有一个电路，电阻R和小灯L串联在电源两端.电源电压为15V，已知电阻R=3Ω，且R在电路中1s内产生的电热为27J,.灯L的额定功率为32W，求：
（1）小灯泡的阻值.
（2）小灯泡的额定电压.
（3）小灯泡在电路中实际电功率.

2、在如图所示电路中，将一盏标有“3V，0.6W”字样的小灯泡和
变阻器串联后接到两极电压恒定的电源上，若变阻器接入的电
阻是30，灯L正常发光，则电源两极电压是多少伏？若滑片P
在中点c时，灯L的功率是0.15W，则变阻器最大阻值为多大？

3、有一台“220V，100W”的洗衣机，由于使用不当，造成电动机卡死，电动机的温度升高而被烧坏．从出产厂家得知，这种电动机内的线圈的阻值为2．（1）这台洗衣机正常工作时，1min耗电多少焦？（2）电动机被卡死时，1min产生多少热量？
