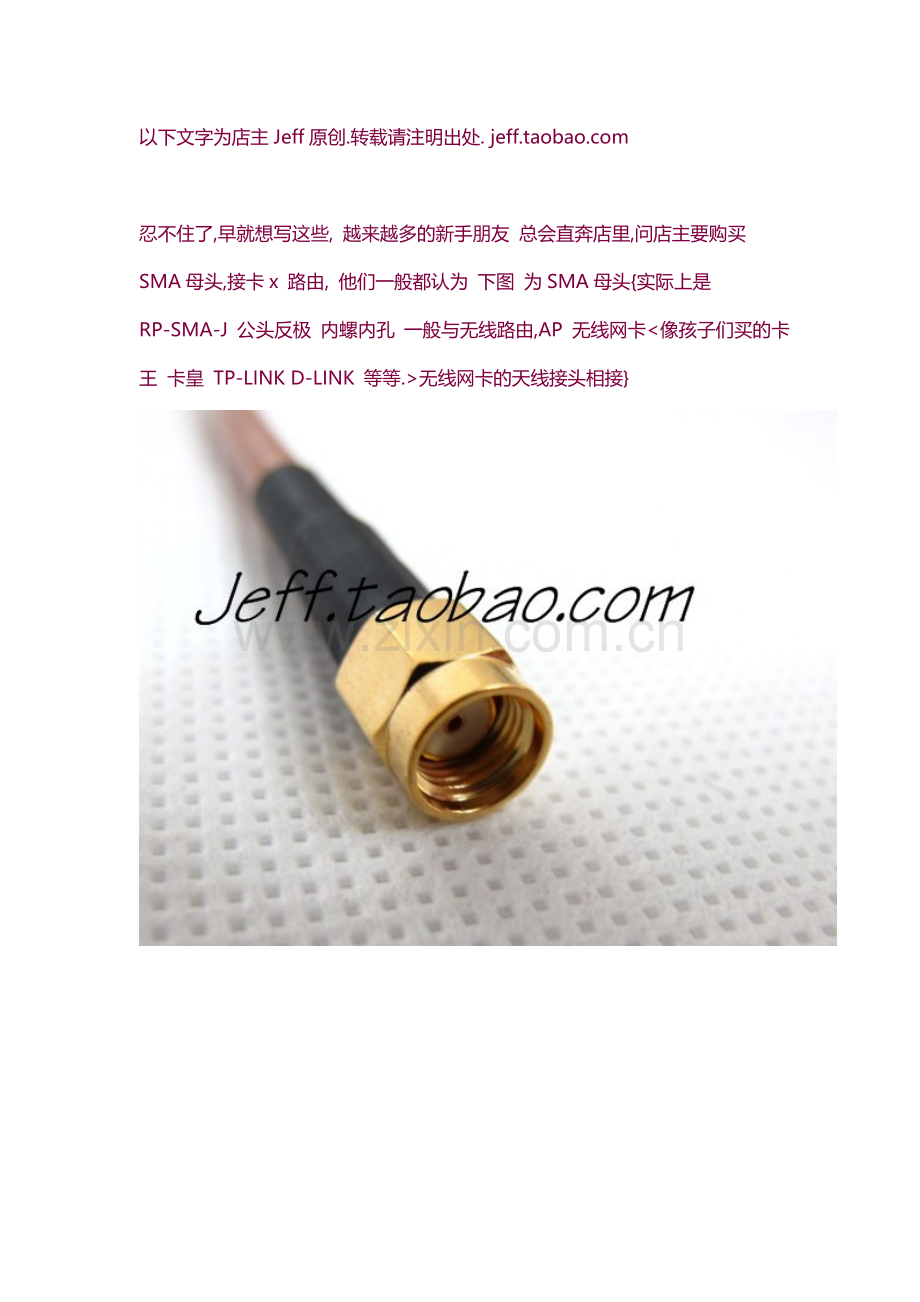

忍不住了,早就想写这些, 越来越多的新手朋友 总会直奔店里,问店主要购买SMA母头,接卡x 路由, 他们一般都认为 下图 为SMA母头{实际上是 RP-SMA-J 公头反极 内螺内孔 一般与无线路由,AP 无线网卡<像孩子们买的卡王 卡皇 TP-LINK D-LINK 等等.>无线网卡的天线接头相接}

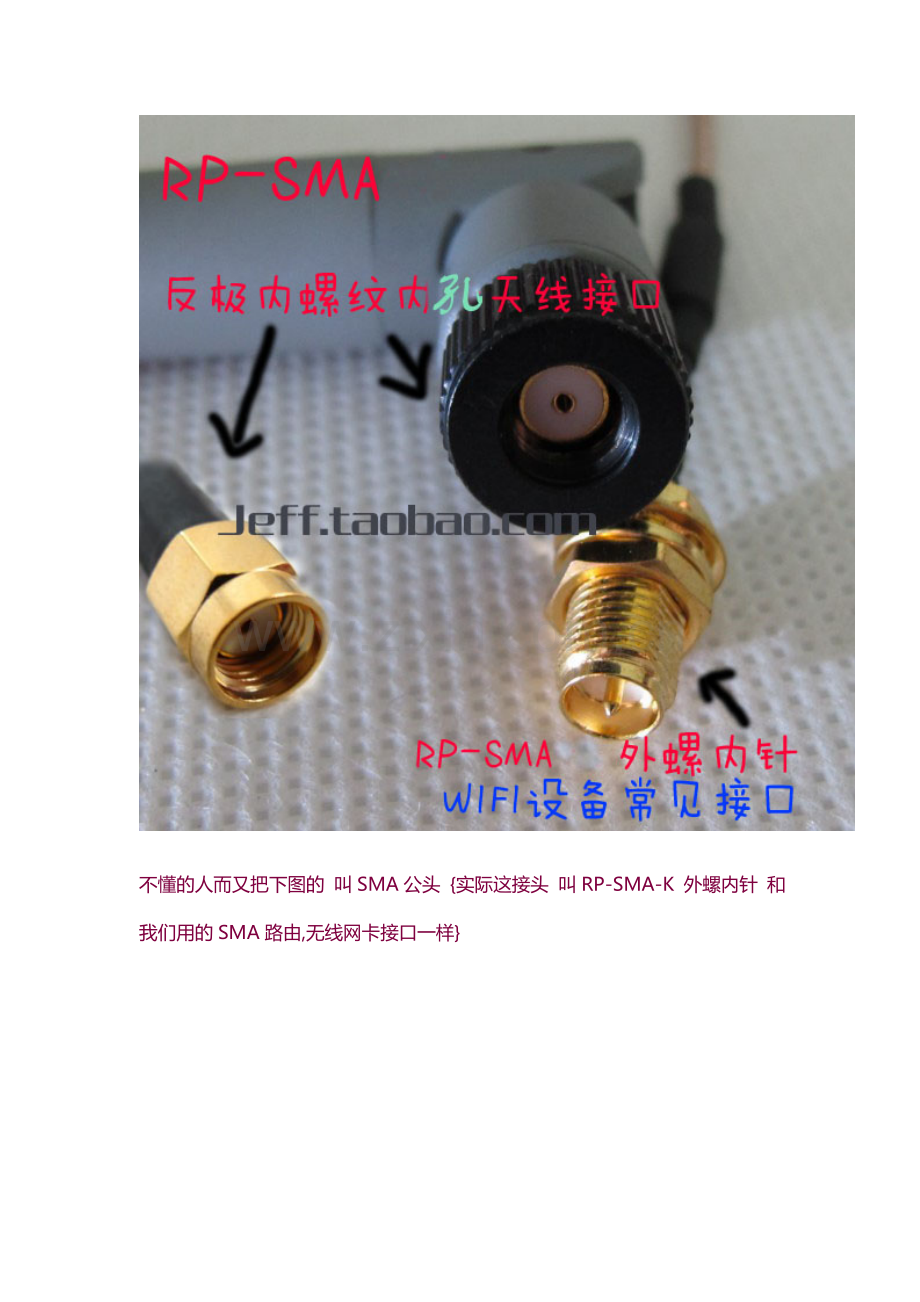

不懂的人而又把下图的 叫SMA公头 {实际这接头 叫RP-SMA-K 外螺内针 和我们用的SMA路由,无线网卡接口一样}

淘宝上的一些卖家 真是"功不可没",连自己都搞错,一边卖东西 一边传导错误知识. 以讹传讹.让新手迈入误区. 我总要花很多时间 同顾客解释 到底这个头 叫什么.以至于必须告诉他是不是要"内螺内孔"这样的叫法来做最终核对. 也搞到我一个开实体店的朋友,有遇到玩路由和网卡的顾客来配线,说要买sma母头 她也不用多问,都知道对方指的一定是要SMA内螺内孔.将错就错. 反正知道顾客要的是什么 何必费太多口舌去解释半天呢?

====~@~@~@#$%~@#$华丽的分割线====~@~@~@#$%~@#$

下面先从最常用的SMA入手触类旁通
只要是叫SMA不管是SMA直头还是弯头,或是焊板还是接不同粗细的同轴电缆线的.全宇宙统一螺纹处大小的型号.外螺纹的直径约6.2mm 所有的SMA内螺纹 和SMA外螺纹的头其螺纹是吻合的.(除去里面小针与小孔的因素.外螺纹一定可以拧进所有内螺纹里)火星人都使用咱标准.
SMA按公母极性的性质分4种转载请注明出处.
即
标准公头[内螺内针] [SMA-J或male]
标准母头[外螺内孔] [SMA-K或female]
反极公头[内螺内孔] 也叫公头母针 [英文标识:RP-SMA-J]
反极母头[外螺内针] 也叫母头公针 [英文标识RP-SMA-K]
反极公头或母头 不能单纯叫公头 也不能叫母头 会让人误会
在淘宝上,有的卖家不懂.当遇到到买家真正需要像SMA公头时,他发货的却是错的.

反极接头一般用在2.4G无线网卡,无线路由 网桥AP 和 wifi天线上.

标准接头用在除以上以外的其它领域 无线模块,GPS对讲机GSM设备CDMA等等

SMA按接线线径 分为-0.8 -1 -1.5 -3 -5 -7等-5和-7比较少见一点.前面都是常用的.

不管你是-1还是-3还是-1.5反正只要是SMA,公的就一定能和母的相接.反极公就一定能和反极母相接.与同轴电缆线的粗细型号类型无关
再介绍一下DIY无线里 常用的相关的英文标志代表的意思
如: RP-SMA-KWE   SMA-KFD    SMA-JC-3 SMA-KY-1等

RP=反极
J   =公头 有的地方 用male表示公头
K  =母头 有的地方 用female表示母头
W =弯头(90度弯角的头)
E   =有一芯四脚的用于焊板的接头 分为正四脚 与偏四脚.反极的偏四脚sma外螺内针 在diy无线网卡外接天线上 用得最多)
F   =法兰 方板正方形带四个螺丝孔 与菱形2个螺丝孔
D  =接头KF的探针裸露伸出的绝缘
Y  =螺母 一般是母头 或反极的母头.外螺纹的 带有螺母垫片的
C  =压接型.需要用同轴六角压线钳压制 没有工具的diyer一家对”工具不齐害死人”深在感触用老虎钳 或烙铁焊接,只能是偶尔凑合.为了稳定性 寿命,特别是接插件损耗.务必使用专用六角钳.
本店有夹-1.5 -3 -4 -5的线与接头的同轴压线钳制作电缆接头之六角压线钳

50-1.5使用的钳口为.128 对应的钳子型号为301J
50-3使用的钳口为.213对应的钳子型号为301G和301C (301C可以同时压-3 -4 -5)

-1 -1.5 -3 -5这些个数字 代表的并不是同轴电缆的外径.而是 剥去馈线外皮和屏蔽后,量得到的绝缘体的直径 单位是毫米(mm)

一些常用线的 外径 (卡尺测量,稍有误差 仅供参考)
50-0.8 1.13线 1.2mm
 1.37线 1.4mm
50-1 镀银线 1.9mm     如RG178
50-1.5镀银线 2.5mm     如RG174 RG316
50-3铜线 银线 5mm左右    如RG58 SYV50-3 RG142 RG223 RG400等
50-58mm左右    如SYV50-5
       50-7    10mm左右   如RG8 7DFB LMR400(KSR400)等

无线的DIY发展有好多年了.近年wifi的盛行 也带动了这个领域DIY的风潮.我也是玩家.在自己玩与售卖这些配件的过程中.积累了一些经验.接触到更多一点的领域.但一些最基本的东西..还需要扫盲一下.比如:SMA母头.到底SMA母头是什么样的?有一半人不明白.以为内螺纹内孔的SMA叫SMA母头.并且相当一大部分的淘宝卖家.也这样叫.教给了更多的新手,错误就这样传达下来.以致于,当别人说真正的母头 是外螺内孔是.这人要站出来跳着骂:”你连母头都不知道啊?接路由天线的那个就是SMA母头.”看见有孔的就是母.看见有针的就是公.这样错了..如同我一个朋友,湖南人,我发给他一根芙蓉王(湖南产的香烟.20多元一包,中档位)他吸了一口马上丢掉,还骂我:”X的,假烟”我索性拿起手机.发验证码求证.于是轮到我骂他了:抽了一辈子的假烟..给你一根真的,你还当假的了.更多宝贝

 不同型号（50-？）SMA头（TNC，N头类同） 与对应的馈线粗细 请参照下图了解一二。
