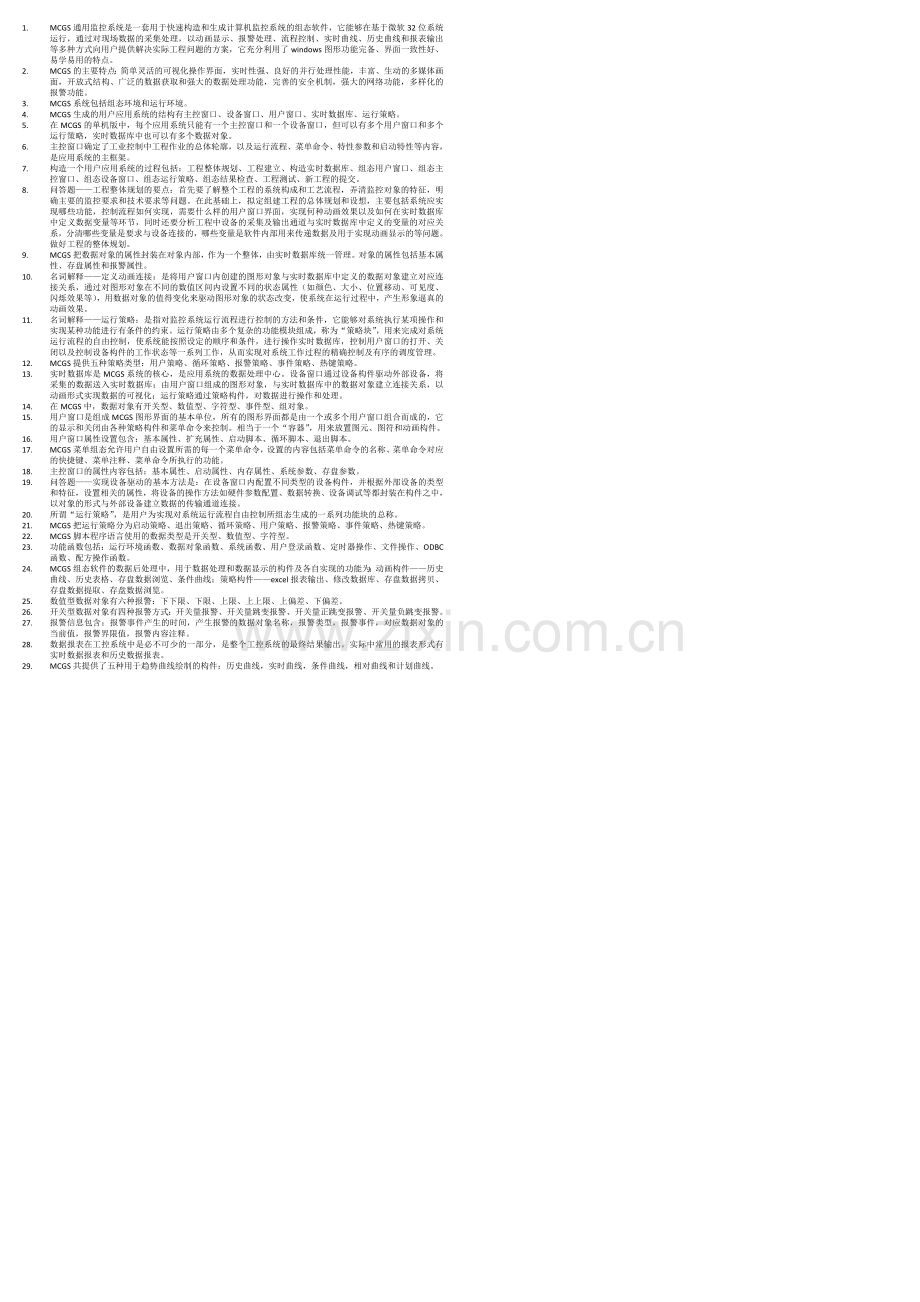

MCGS现场总线重点.doc

1. MCGS通用监控系统是一套用于快速构造和生成计算机监控系统的组态软件，它能够在基于微软32位系统运行，通过对现场数据的采集处理，以动画显示、报警处理、流程控制、实时曲线、历史曲线和报表输出等多种方式向用户提供解决实际工程问题的方案，它充分利用了windows图形功能完备、界面一致性好、易学易用的特点。
2. MCGS的主要特点：简单灵活的可视化操作界面，实时性强、良好的并行处理性能，丰富、生动的多媒体画面，开放式结构、广泛的数据获取和强大的数据处理功能，完善的安全机制，强大的网络功能，多样化的报警功能。
3. MCGS系统包括组态环境和运行环境。
4. MCGS生成的用户应用系统的结构有主控窗口、设备窗口、用户窗口、实时数据库、运行策略。
5. 在MCGS的单机版中，每个应用系统只能有一个主控窗口和一个设备窗口，但可以有多个用户窗口和多个运行策略，实时数据库中也可以有多个数据对象。
6. 主控窗口确定了工业控制中工程作业的总体轮廓，以及运行流程、菜单命令、特性参数和启动特性等内容，是应用系统的主框架。
7. 构造一个用户应用系统的过程包括：工程整体规划、工程建立、构造实时数据库、组态用户窗口、组态主控窗口、组态设备窗口、组态运行策略、组态结果检查、工程测试、新工程的提交。
8. 问答题——工程整体规划的要点：首先要了解整个工程的系统构成和工艺流程，弄清监控对象的特征，明确主要的监控要求和技术要求等问题。在此基础上，拟定组建工程的总体规划和设想，主要包括系统应实现哪些功能，控制流程如何实现，需要什么样的用户窗口界面，实现何种动画效果以及如何在实时数据库中定义数据变量等环节，同时还要分析工程中设备的采集及输出通道与实时数据库中定义的变量的对应关系，分清哪些变量是要求与设备连接的，哪些变量是软件内部用来传递数据及用于实现动画显示的等问题。做好工程的整体规划。
9. MCGS把数据对象的属性封装在对象内部，作为一个整体，由实时数据库统一管理。对象的属性包括基本属性、存盘属性和报警属性。
10. 名词解释——定义动画连接：是将用户窗口内创建的图形对象与实时数据库中定义的数据对象建立对应连接关系，通过对图形对象在不同的数值区间内设置不同的状态属性（如颜色、大小、位置移动、可见度、闪烁效果等），用数据对象的值得变化来驱动图形对象的状态改变，使系统在运行过程中，产生形象逼真的动画效果。
11. 名词解释——运行策略：是指对监控系统运行流程进行控制的方法和条件，它能够对系统执行某项操作和实现某种功能进行有条件的约束。运行策略由多个复杂的功能模块组成，称为“策略块”，用来完成对系统运行流程的自由控制，使系统能按照设定的顺序和条件，进行操作实时数据库，控制用户窗口的打开、关闭以及控制设备构件的工作状态等一系列工作，从而实现对系统工作过程的精确控制及有序的调度管理。
12. MCGS提供五种策略类型：用户策略、循环策略、报警策略、事件策略、热键策略。
13. 实时数据库是MCGS系统的核心，是应用系统的数据处理中心。设备窗口通过设备构件驱动外部设备，将采集的数据送入实时数据库；由用户窗口组成的图形对象，与实时数据库中的数据对象建立连接关系，以动画形式实现数据的可视化；运行策略通过策略构件，对数据进行操作和处理。
14. 在MCGS中，数据对象有开关型、数值型、字符型、事件型、组对象。
15. 用户窗口是组成MCGS图形界面的基本单位，所有的图形界面都是由一个或多个用户窗口组合而成的，它的显示和关闭由各种策略构件和菜单命令来控制。相当于一个“容器”，用来放置图元、图符和动画构件。
16. 用户窗口属性设置包含：基本属性、扩充属性、启动脚本、循环脚本、退出脚本。
17. MCGS菜单组态允许用户自由设置所需的每一个菜单命令，设置的内容包括菜单命令的名称、菜单命令对应的快捷键、菜单注释、菜单命令所执行的功能。
18. 主控窗口的属性内容包括：基本属性、启动属性、内存属性、系统参数、存盘参数。
19. 问答题——实现设备驱动的基本方法是：在设备窗口内配置不同类型的设备构件，并根据外部设备的类型和特征，设置相关的属性，将设备的操作方法如硬件参数配置、数据转换、设备调试等都封装在构件之中，以对象的形式与外部设备建立数据的传输通道连接。
20. 所谓“运行策略”，是用户为实现对系统运行流程自由控制所组态生成的一系列功能块的总称。
21. MCGS把运行策略分为启动策略、退出策略、循环策略、用户策略、报警策略、事件策略、热键策略。
22. MCGS脚本程序语言使用的数据类型是开关型、数值型、字符型。
23. 功能函数包括：运行环境函数、数据对象函数、系统函数、用户登录函数、定时器操作、文件操作、ODBC函数、配方操作函数。
24. MCGS组态软件的数据后处理中，用于数据处理和数据显示的构件及各自实现的功能为：动画构件——历史曲线、历史表格、存盘数据浏览、条件曲线；策略构件——excel报表输出、修改数据库、存盘数据拷贝、存盘数据提取、存盘数据浏览。
25. 数值型数据对象有六种报警：下下限、下限、上限、上上限、上偏差、下偏差。
26. 开关型数据对象有四种报警方式：开关量报警、开关量跳变报警、开关量正跳变报警、开关量负跳变报警。
27. 报警信息包含：报警事件产生的时间，产生报警的数据对象名称，报警类型，报警事件，对应数据对象的当前值，报警界限值，报警内容注释。
28. 数据报表在工控系统中是必不可少的一部分，是整个工控系统的最终结果输出。实际中常用的报表形式有实时数据报表和历史数据报表。
29. MCGS共提供了五种用于趋势曲线绘制的构件：历史曲线，实时曲线，条件曲线，相对曲线和计划曲线。
