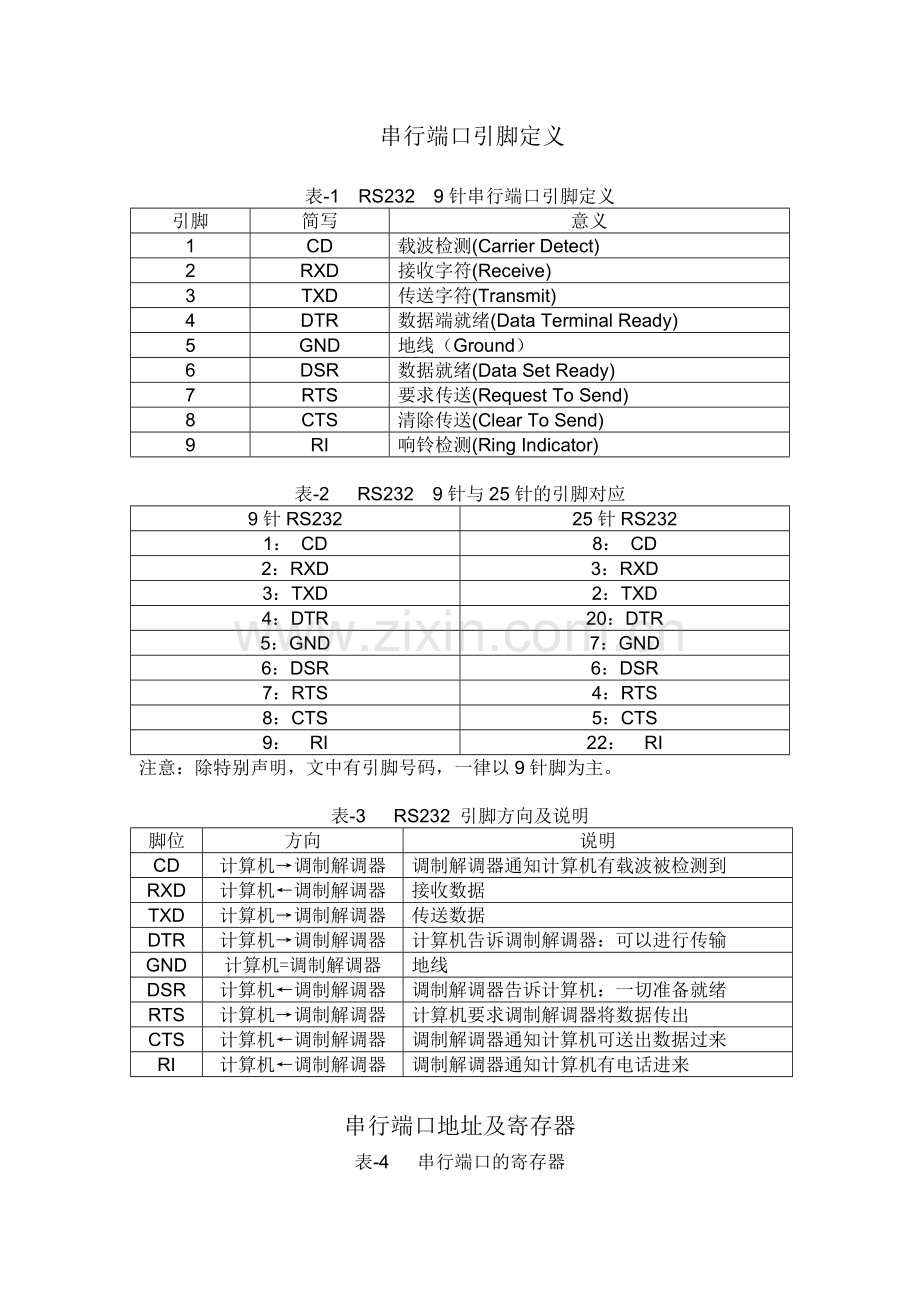

串行端口引脚定义

表-1 RS232 9针串行端口引脚定义
引脚
简写
意义
1
CD
载波检测(Carrier Detect)
2
RXD
接收字符(Receive)
3
TXD
传送字符(Transmit)
4
DTR
数据端就绪(Data Terminal Ready)
5
GND
地线（Ground）
6
DSR
数据就绪(Data Set Ready)
7
RTS
要求传送(Request To Send)
8
CTS
清除传送(Clear To Send)
9
RI
响铃检测(Ring Indicator)

表-2 RS232 9针与25针的引脚对应
9针RS232
25针RS232
1： CD
8： CD
2：RXD
3：RXD
3：TXD
2：TXD
4：DTR
20：DTR
5：GND
7：GND
6：DSR
6：DSR
7：RTS
4：RTS
8：CTS
5：CTS
9： RI
22：　RI
注意：除特别声明，文中有引脚号码，一律以9针脚为主。

表-3 RS232 引脚方向及说明
脚位
方向
说明
CD
计算机→调制解调器
调制解调器通知计算机有载波被检测到
RXD
计算机←调制解调器
接收数据
TXD
计算机→调制解调器
传送数据
DTR
计算机→调制解调器
计算机告诉调制解调器：可以进行传输
GND
计算机=调制解调器
地线
DSR
计算机←调制解调器
调制解调器告诉计算机：一切准备就绪
RTS
计算机→调制解调器
计算机要求调制解调器将数据传出
CTS
计算机←调制解调器
调制解调器通知计算机可送出数据过来
RI
计算机←调制解调器
调制解调器通知计算机有电话进来

串行端口地址及寄存器

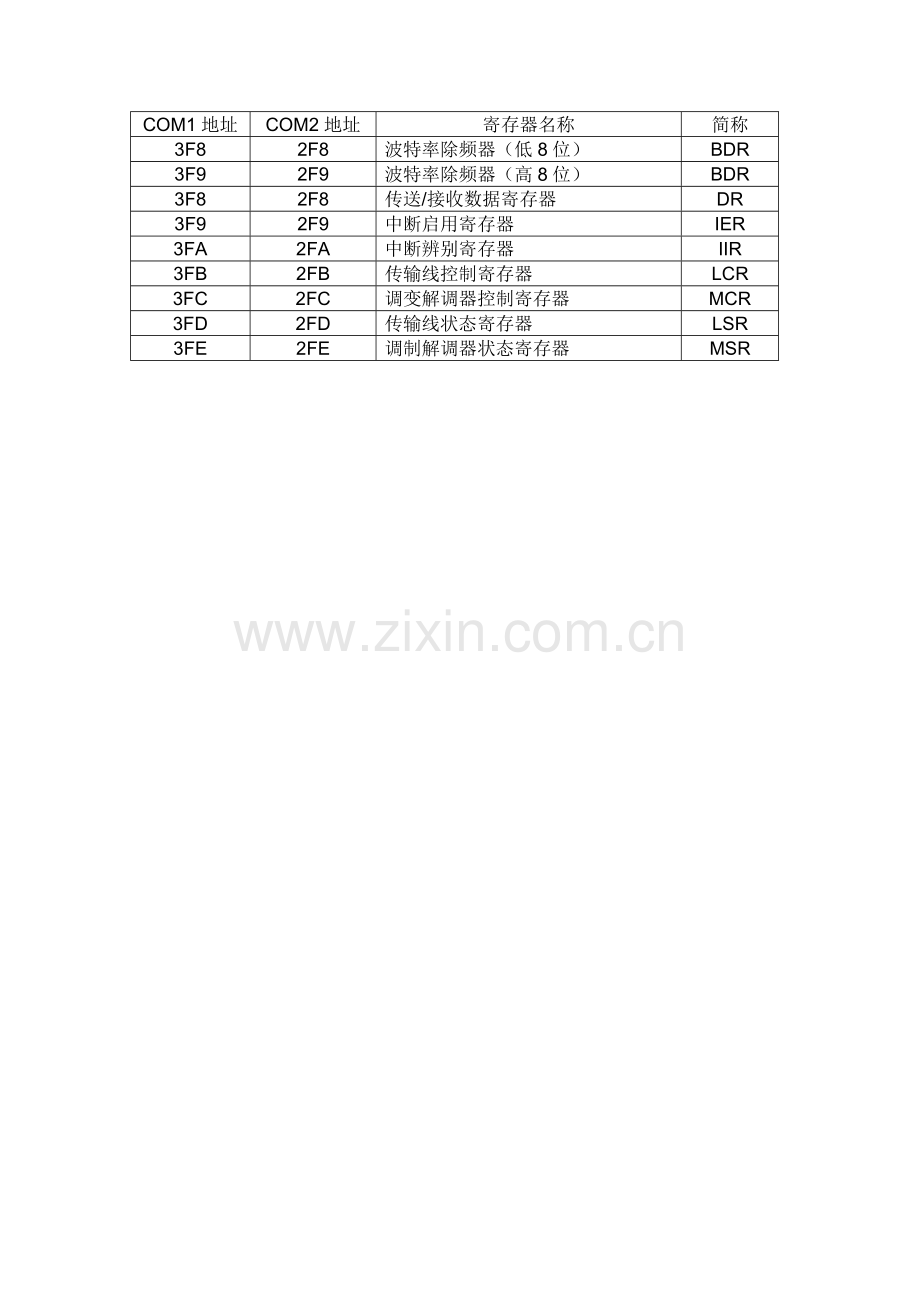

表-4 串行端口的寄存器
COM1地址
COM2地址
寄存器名称
简称
3F8
2F8
波特率除频器（低8位）
BDR
3F9
2F9
波特率除频器（高8位）
BDR
3F8
2F8
传送/接收数据寄存器
DR
3F9
2F9
中断启用寄存器
IER
3FA
2FA
中断辨别寄存器
IIR
3FB
2FB
传输线控制寄存器
LCR
3FC
2FC
调变解调器控制寄存器
MCR
3FD
2FD
传输线状态寄存器
LSR
3FE
2FE
调制解调器状态寄存器
MSR
