粗磨仓耐磨材料的选择.doc

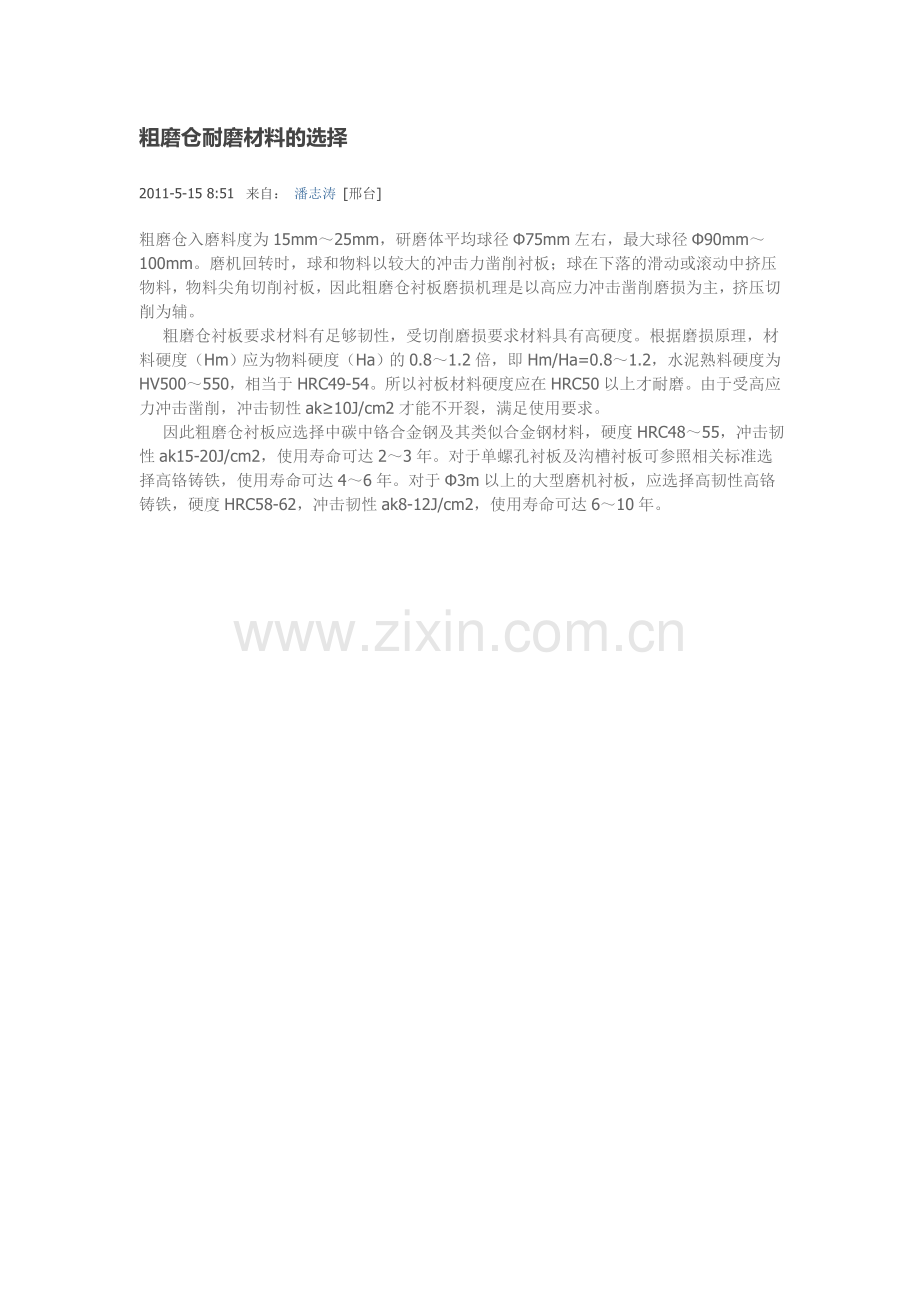

粗磨仓耐磨材料的选择
2011-5-15 8:51  来自： 潘志涛 [邢台]
粗磨仓入磨料度为15mm～25mm，研磨体平均球径Φ75mm左右，最大球径Φ90mm～100mm。磨机回转时，球和物料以较大的冲击力凿削衬板；球在下落的滑动或滚动中挤压物料，物料尖角切削衬板，因此粗磨仓衬板磨损机理是以高应力冲击凿削磨损为主，挤压切削为辅。
    粗磨仓衬板要求材料有足够韧性，受切削磨损要求材料具有高硬度。根据磨损原理，材料硬度（Hm）应为物料硬度（Ha）的0.8～1.2倍，即Hm/Ha=0.8～1.2，水泥熟料硬度为HV500～550，相当于HRC49-54。所以衬板材料硬度应在HRC50以上才耐磨。由于受高应力冲击凿削，冲击韧性ak≥10J/cm2才能不开裂，满足使用要求。
    因此粗磨仓衬板应选择中碳中铬合金钢及其类似合金钢材料，硬度HRC48～55，冲击韧性ak15-20J/cm2，使用寿命可达2～3年。对于单螺孔衬板及沟槽衬板可参照相关标准选择高铬铸铁，使用寿命可达4～6年。对于Φ3m以上的大型磨机衬板，应选择高韧性高铬铸铁，硬度HRC58-62，冲击韧性ak8-12J/cm2，使用寿命可达6～10年。
