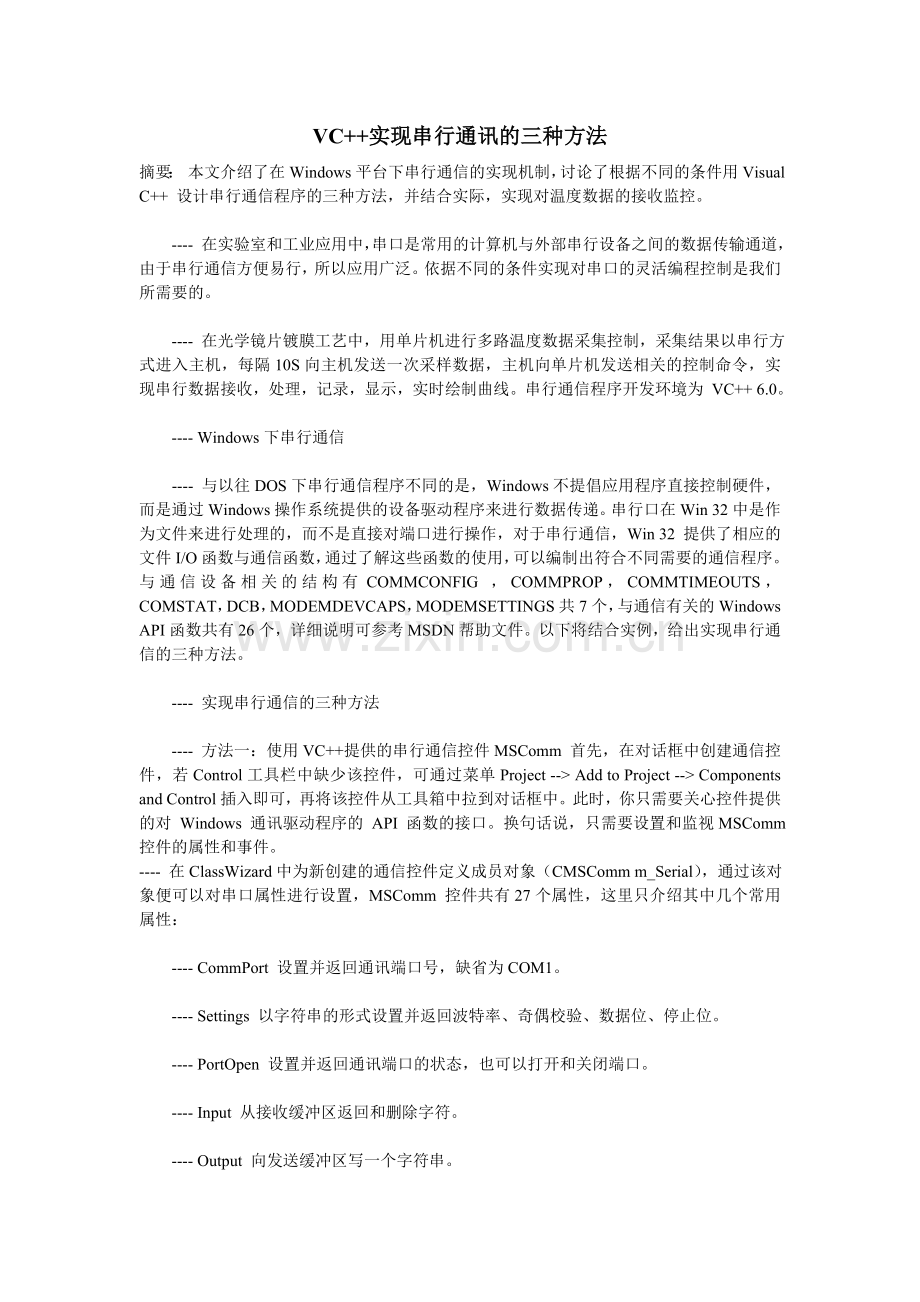

VC++实现串行通讯的三种方法
摘要： 本文介绍了在Windows平台下串行通信的实现机制，讨论了根据不同的条件用Visual C++ 设计串行通信程序的三种方法，并结合实际，实现对温度数据的接收监控。

　　---- 在实验室和工业应用中，串口是常用的计算机与外部串行设备之间的数据传输通道，由于串行通信方便易行，所以应用广泛。依据不同的条件实现对串口的灵活编程控制是我们所需要的。

　　---- 在光学镜片镀膜工艺中，用单片机进行多路温度数据采集控制，采集结果以串行方式进入主机，每隔10S向主机发送一次采样数据，主机向单片机发送相关的控制命令，实现串行数据接收，处理，记录，显示，实时绘制曲线。串行通信程序开发环境为 VC++ 6.0。

　　---- Windows下串行通信

　　---- 与以往DOS下串行通信程序不同的是，Windows不提倡应用程序直接控制硬件，而是通过Windows操作系统提供的设备驱动程序来进行数据传递。串行口在Win 32中是作为文件来进行处理的，而不是直接对端口进行操作，对于串行通信，Win 32 提供了相应的文件I/O函数与通信函数，通过了解这些函数的使用，可以编制出符合不同需要的通信程序。与通信设备相关的结构有COMMCONFIG ，COMMPROP，COMMTIMEOUTS，COMSTAT，DCB，MODEMDEVCAPS，MODEMSETTINGS共7个，与通信有关的Windows API函数共有26个，详细说明可参考MSDN帮助文件。以下将结合实例，给出实现串行通信的三种方法。

　　---- 实现串行通信的三种方法

　　---- 方法一：使用VC++提供的串行通信控件MSComm 首先，在对话框中创建通信控件，若Control工具栏中缺少该控件，可通过菜单Project --> Add to Project --> Components and Control插入即可，再将该控件从工具箱中拉到对话框中。此时，你只需要关心控件提供的对 Windows 通讯驱动程序的 API 函数的接口。换句话说，只需要设置和监视MSComm控件的属性和事件。
---- 在ClassWizard中为新创建的通信控件定义成员对象（CMSComm m_Serial），通过该对象便可以对串口属性进行设置，MSComm 控件共有27个属性，这里只介绍其中几个常用属性：

　　---- CommPort 设置并返回通讯端口号，缺省为COM1。

　　---- Settings 以字符串的形式设置并返回波特率、奇偶校验、数据位、停止位。

　　---- PortOpen 设置并返回通讯端口的状态，也可以打开和关闭端口。

　　---- Input 从接收缓冲区返回和删除字符。

　　---- Output 向发送缓冲区写一个字符串。

　　---- InputLen 设置每次Input读入的字符个数，缺省值为0，表明读取接收缓冲 区中的全部内容。

　　---- InBufferCount 返回接收缓冲区中已接收到的字符数，将其置0可以清除接收缓 冲区。

　　---- InputMode 定义Input属性获取数据的方式（为0：文本方式；为1：二进制方式）。

　　---- RThreshold 和 SThreshold 属性，表示在 OnComm 事件发生之前，接收缓冲区或发送缓冲区中可以接收的字符数。

　　---- 以下是通过设置控件属性对串口进行初始化的实例：

BOOL　　CSampleDlg:: PortOpen()
{
BOOL　 m_Opened;
......
m_Serial.SetCommPort(2);　　　　　//　指定串口号
m_Serial.SetSettings("4800,N,8,1");　 //　通信参数设置
m_Serial.SetInBufferSize(1024);　　　//　指定接收缓冲区大小
m_Serial.SetInBufferCount(0);　　　　//　清空接收缓冲区
m_Serial.InputMode(1);　　　　　　 //　设置数据获取方式
m_Serial.SetInputLen(0);　　　　　　//　设置读取方式
m_Opened=m_Serail.SetPortOpen(1);　　　　　 //　 打开指定的串口
　　　 return　m_Opened;
　 }
　　---- 打开所需串口后，需要考虑串口通信的时机。在接收或发送数据过程中，可能需要监视并响应一些事件和错误，所以事件驱动是处理串行端口交互作用的一种非常有效的方法。使用 OnComm 事件和 CommEvent 属性捕捉并检查通讯事件和错误的值。发生通讯事件或错误时，将触发 OnComm 事件，CommEvent 属性的值将被改变，应用程序检查 CommEvent 属性值并作出相应的反应。在程序中用ClassWizard为CMSComm控件添加OnComm消息处理函数：

BOOL　CSimpleComm::Open( )
　　 {
　　　DCB dcb;
m_hIDComDev=CreateFile( "COM2",
GENERIC_READ | GENERIC_WRITE,
0,NULL,OPEN_EXISTING,FILE_ATTRIBUTE_
NORMAL|FILE_FLAG_OVE　　RLAPPED, NULL );　　　　
//　打开串口，异步操作
if( m_hIDComDev == NULL ) return( FALSE );
dcb.DCBlength = sizeof( DCB );
GetCommState( m_hIDComDev, &dcb );　//　获得端口默认设置
dcb.BaudRate=CBR_4800;
dcb.ByteSize=8;
dcb.Parity= NOPARITY;
dcb.StopBits=(BYTE) ONESTOPBIT;
　　　 ...... }
　　---- （3）串口读写操作

　　---- 主要运用ReadFile（）与WriteFile（）API函数，若为异步通信方式，两函数中最后一个参数为指向OVERLAPPED结构的非空指针，在读写函数返回值为FALSE的情况下，调用GetLastError（）函数，返回值为ERROR_IO_PENDING，表明I/O操作悬挂，即操作转入后台继续执行。此时，可以用WaitForSingleObject()来等待结束信号并设置最长等待时间，举例如下：

BOOL　 bReadStatus;
　　bReadStatus = ReadFile( m_hIDComDev, buffer,
　　dwBytesRead, &dwBytesRead,　　&m_OverlappedRead );
　　if(!bReadStatus)
　　 {
　　　　if(GetLastError()==ERROR_IO_PENDING)
　　　　{
　　　 WaitForSingleObject(m_OverlappedRead.hEvent,1000);
　　　　　　return ((int)dwBytesRead);
　　　　}
　　　　return(0);
　　 }
　　 return ((int)dwBytesRead);
　　---- 定义全局变量m_Serial作为新建通信类CSimpleComm的对象，通过调用类的成员函数即可实现所需串行通信功能。与方法一相比，方法二赋予串行通信程序设计较大的灵活性，端口的读写可选择较简单的查询式，或通过设置与外设数据发送时间间隔TimeCycle相同的定时器：SetTimer(1,TimeCycle,NULL)，进行定时读取或发送。

　---- 一切就绪后即可启动工作线程：

CWinThrea *CommThread = AfxBegin
Thread(CommWatchThread,　// 线程函数名
(LPVOID) m_pTTYInfo,　　　　　　　　　　　 // 传递的参数
THREAD_PRIORITY_ABOVE_NORMAL,　　　 // 设置线程优先级
　(UINT) 0,　　　　　　　　　　　　　　　　　//　最大堆栈大小
　(DWORD) CREATE_SUSPENDED ,　　　　　 //　创建标志
(LPSECURITY_ATTRIBUTES) NULL);　　　　 //　安全性标志
　　---- 同时，在串口事件监视线程中：

if(WaitCommEvent(pTTYInfo->idComDev,&dwEvtMask,NULL))
　　　　{
　　if((dwEvtMask　& pTTYInfo->dwEvtMask )== pTTYInfo->dwEvtMask)
　　{
　　 WaitForSingleObject(pTTYInfo->hPostEvent,0xFFFFFFFF);
　　　ResetEvent(pTTYInfo->hPostEvent);　　// 置同步事件对象为非信号态
　　　 ::PostMessage(CSampleView,ID_COM1_DATA,0,0);　// 发送通知消息
　　　　　　}
　　　　}
　　---- 用PostMessage()向指定窗口的消息队列发送通知消息，相应地，需要在该窗口建立消息与成员函数间的映射，用ON_MESSAGE将消息与成员函数名关联。

BEGIN_MESSAGE_MAP(CSampleView, CView)
//{{AFX_MSG_MAP(CSampleView)
ON_MESSAGE(ID_COM1_DATA, OnProcessCom1Data)　
　　ON_MESSAGE(ID_COM2_DATA, OnProcessCom2Data)　
.....
