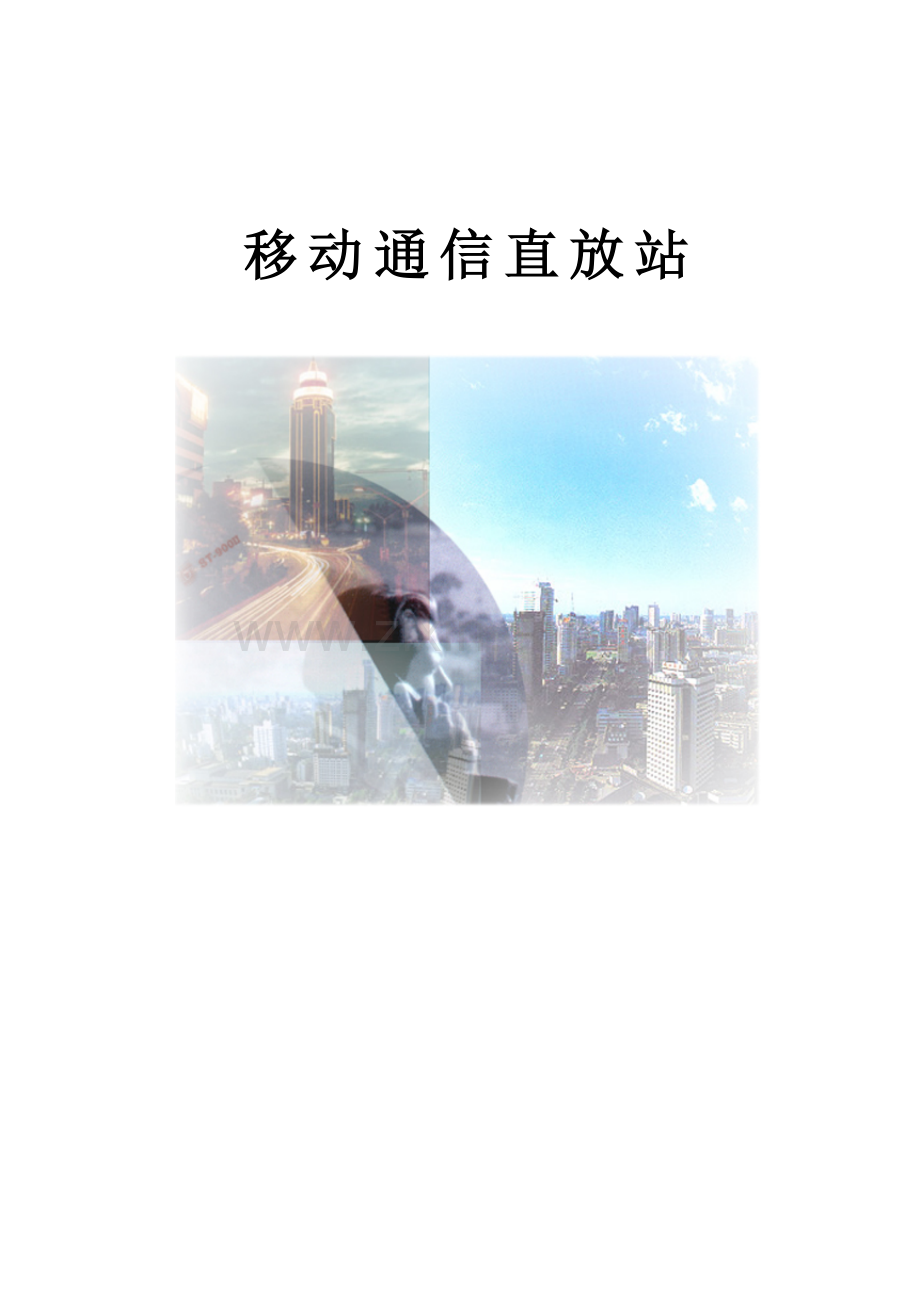

移动通信直放站

目 录

第一章 安装和调试 ２
一、无线直放站的安装和调试 ２
二、光纤直放站的安装和调试 ５
三、微波直放站的安装和调试 １０
四、室内分布系统安装、调试与设计 １２
第三章 故障判定与维护 １９
一、设备故障的判定与维护 １９
二、系统故障的判定与维护 ２３
第三章 维护工具的应用 ２７
第四章 直放站及室内覆盖工程设计方案的若干建议与要求 ４１

第一章 安装和调试
一、无线直放站的安装和调试
（1）站点选择及设计安装
Ø 对覆盖区域能视通:记录基站基本参数，如：载频数、CID、小区码；
Ø 施主基站、站址和覆盖区域要尽可能保证“三点一线”，即上下行天线“背靠背”，施主天线与重发天线夹角必须大于90º，以保证收发天线之间的隔离度，尽量利用当地障碍物来提高隔离度；
Ø 尽量使下行信号接收电平(接收施主基站信号强度)≥–75dBm，发生信号接收电平较弱的情况可采用方向性好、增益高的天线来提高信号接收电平，使直放站能正常工作以保证直放站能满功率输出。接收的信号必须是直射波不能是绕射波或反射波，绕射波或反射波不稳定会随着天气、季节、环境的变化而变化，这样会造成覆盖区的信号也会跟着在变化，不稳定。直放站与施主基站之间必须无大的阻挡物，如山峰、树林、高大建筑群等；
Ø 在同一方位上没有比施主基站更强的其它基站信号；
Ø 充分利用实际条件，保证收、发行天线之间有良好的隔离度。
u 水平隔离收、发行天线之间应大于25米。
u 垂直隔离收、发行天线之间应大于15米。
Ø 充分考虑电源供应的问题。

例：
覆盖区
BTS
RPT
注：H型站台的两根杆子均朝覆盖区方向
（2）无线直放站的安装调试：
1. 施主天线安装调整：
把频谱仪（安泰信5010）接到栅状抛物面天线的馈线接头上，（放开频谱仪的衰减器、扫秒幅度打在5MHZ、中心频率打在所选择施主基站控制信道相对应的频率上），首先把施主天线的馈源转向基站方位：经左右转动天线，直至找到信号幅度最大点时，固定好水平角固定螺丝；接着调整天线俯仰角：上下调整天线，直至找到信号幅度最佳点，并固定好固定螺丝；并做好记录。（信号接收电平、频率）
2. 开通前检查：
检查各天线、馈线、接头及电源是否已连接好，电源不要接错,接地线是否已连接好。
3. 下行参数调整：
根据覆盖区的大小估算出直放站所需的输出功率Po, Po＝边缘覆盖场强＋覆盖区内的路径损耗L（覆盖区），覆盖区内的路径损耗可通过L（覆盖区）=L(空间损耗)+ L(多径损耗) 来计算。按照G（下行）=Po-Pi（增益＝输出功率－输入信号电平）计算出下行链路所需增益值。
4. 上行参数调整：
通过已知的施主基站发射功率及直放站接收的施主信号电平值计算出施主基站与直放站之间的路径损耗Ls=Po(基站发射功率)+Pi(直放站输入信号电平)，上行输出噪声功率电平N到达基站接收端端口时应＜－121dBm.
有源放大器的本底噪声为：
Nt=10log（KTB）
其中K=1.38×10-23，T=290K，B=200KHz，计算后得出Nt=-121dBm
直放站的本底噪声N（放）=Nt+Nr（噪声系数）
N（放）=-121+5=-116dB
直放站输入到基站的噪声：
N= N（放）+G（上）-Ls
从以上公式可推算出基站所能容许的最大上行增益，在这个基础上再根据覆盖区的大小来计算实际所需的增益，可通过自由空中损耗加上多径损耗来计算：G（上行）=L(空损)+ L(多损) ；
直放站上行发射功率的设置：一般手机最大发射功率不超过2W，上行发射功率在不干扰其它基站的情况下根据实际需要将ALC控制点固定在33dBm左右，ALC为自动电平控制避免引起直放站大功率输出造成对其它无线电设备的干扰、避免功放因大功率输出引起烧毁。
在本地监控单元预先设置好上、下行增益及上行输出功率。并把测试线连到上行功放监测口，打开直放站电源，观察频谱仪上是否有自激信号，若有自激信号需减小上行增益，直到上行不产生自激为止。下行与之同理，并做好一切记录(增益、功率、电压、电源)。
在调试过程中须注意输出信号是否有出现饱和、失真、自激的状态；
（3）系统框图：

下行滤波器
下行低噪放
下行滤波器
下行功放
下行滤波器
上行滤波器
上行低噪放
上行滤波器
上行功放
上行滤波器
)
施主天线
重发天线

二、光纤直放站的安装和调试
1、光纤直放站的安装
（1）光纤传输距离：
光纤直放站采用光纤进行传输，光信号在光缆中传输的损耗非常小，设备信号在传输的距离主要是受信号时延限制。 GSM数字移动通信采用TDMA时分多址技术，每载频分为8个信道分时共用，即每载频8个时隙。时隙之间的保护层间隔很小，为消除手机MS到BTS的传播时延，GSM系统采用MS提前一定时间来补偿时延，时间提前量的取值范围是0～233μS，对应信号传播约70公里，由于信号一来一回是双向的，所以，GSM信号在每载频8个时隙时，空间传播距离是35km。当引入光纤直放站延伸信号传播距离时，信号的传播时延包括了在光纤直放站上的时延和在空中传播的时延。光信号在光纤的介质中传播时，速度是无线信号在空气中传播的2/3，加上直放站的时延（大约1.5μS）和无线信号在空中传播时延，因此，光纤直放站距离基站最远不应该大于20km。
光缆传输时延为5μs/1Km，光缆最佳传输距离应小于15公里；
光缆距离（Km）
5
10
15
20
23
传输时延（us）
25
50
75
100
115
理想覆盖半径（Km）
18.3
13.3
8.3
3.3
0.3

（2）信号耦合方式：
当基站与远端己有光缆到位时，可采用直接耦合方式，通过耦合器从基站耦合信号。此种耦合方式所得信源稳定而干净。其耦合方式如图：
A
C
B
近端机
远端机
覆盖区
BTS

当基站与远端没有光缆到位，但在另一站址有光缆到远端，且该站址能接收到良好的基站信号时，可采用空间耦合方式，通过施主天馈耦合基站信号。其耦合方式如图：
近端机
远端机
覆盖区

系统应用图例

（3）光纤直放站的调试
0～-10dBm（下行信号）
A测试点上行噪声＜-85dBm

光
端
机

30dB
环行器
890～909MHZ
935～960MHZ
上行
下行
滤波器
滤波器
衰减器
滤波器
滤波器
衰减器
合路器
BTS

光缆
近端
935～960MHZ

下行
滤波器
功放
滤波器

光
端
机

890～909MHZ

上行
滤波器
低噪
滤波器

1) 近端机下行信号调整：
确定耦合器、天馈线及电源都连接好后，把频谱仪接到下行光端机的射频输入口前（锁住频谱仪的衰减器、扫秒幅度打在5MHZ、中心频率打在对应的频率上），调整步进衰减器，把信号调整到0dBm~-10dBm后打开电源将信号送到远端。
2) 远端机下行信号调整：
确定天馈线各接头及电源都连接好后，将频谱仪接到射频输出端口上，打开电源开关，放开频谱仪的衰减器、扫秒幅度打在5MHZ、中心频率打在对应的频率上，调整光端机内部射频放大电路的增益来补偿信号在传输中的损耗，信号电平≤0dBm。将频谱仪接到直放站下行信号输出端口上，调整本地监控面板的下行增益与ALC控制点控制下行输出功率。
3) 远端机上行信号调整：
下行信号调整完后，调整上行信号，在本地监控面板上将上行低噪声放大器增益放开，ALC不必调整。
4) 近端机上行信号调整：
将频谱仪接到直放站的上行信号输出端口上，打开电源开关，放开频谱仪的衰减器、扫秒幅度打在5MHZ、中心频率打在对应的频率上，调整光端机内部射频放大电路的增益来补偿信号在传输中的损耗，调整链路增益使上行链路A点上的噪声电平为＜-85dBm。
其参数推算如下（以一带四的方式为例）：
一带四方式为一台近端机带四台远端机。因此到达基站的上行噪声为四台远端机加一台近端机引入噪声的叠加。
有源放大器的本底噪声为：
Nt=10log（KTB）
其中K=1.38×10-23，T=290K，B=200KHZ，计算后得出Nt=-121dBm
光纤直放站的本底噪声N（直）=Nt+Nr（噪声系数一般取3）
N（直）=-121+3=-118dB
一台光纤直放站输入到基站的噪声：
N= N（直）+G-Ld-C=-118+45-8-40-5=-126dBm
G表示光纤直放站增益，可根据实际情况调整，本例设45dB，Ld为从基站到光纤直放站的路径损耗，等于光路损耗、衰减器损耗及电桥损耗之和.光路损耗通常情况在5至10dB之间，这里取8dB；衰减器损耗损耗为40dB；电桥及馈线损耗为5dB。）
基站输入端噪声：
NF= Nbts + N
Nbts为基站的本底噪声 Nbts = Nt+Nf
其中Nf为基站的噪声系数，设Nf取与直放站一样=3dB
Nbts=-121+3=-118 dBm
则NF =10log（10-118/10+4*10-126/10）
= - 115.87 dBm
由以上计算可以看出，由于光纤直放站的引入仅使基站的噪声基底提高2.13dB，不会对基站的正常运行造成影响。
5) 覆盖效果：
上、下行链路调整好之后，须到覆盖区进行覆盖效果测试，效果若不理想，可在远端机对上、下行增益进行调整可使覆盖效果达到最佳。
一般光缆光衰耗0.4dB/km，光功率每衰耗1 dB、射频信号衰耗2 dB。

三、微波直放站的安装和调试
1、微波直放站的安装
Ø 站点处须可直视基站；
Ø 站点处距基站应小于20公里；
Ø 信号源耦合方式：采用无线、有线耦合b
Ø 站点的方位角、经纬度必须做记录。
安装示意图
2、微波直放站调试：
微波直放站安装调试近远端均须有人，两边同时进行调整。
1、微波天线调整：
远端机微波天线调整：首先调整微波抛物面天线，利用基站信号进行调整：把频谱仪接到栅状抛物面天线的馈线接口上，先调整天线水平角度、左右转动天线、直至找到信号幅度最大点时，固定好水平角螺丝；接着调整天线俯仰角、直至找到信号幅度最大点，并固定好螺杠，做好记录（这种调整方法适应于近端机装在基站端）。
近端机微波天线调整：在远端机输入一个信号，在近端调整微波抛物面天线，把频谱仪接到栅状抛物面天线的馈线接口上，先调整天线水平角度、左右转动天线、直至找到信号幅度最大点时，固定好水平角螺丝；接着调整天线俯仰角、直至找到信号幅度最优点，并固定好螺杠，并做好记录。
2、下行信号调整：
确定耦合器、天馈线馈头及电源都连接好后，把频谱仪接到下行变频器的输入口前（锁住频谱仪的衰减器、扫秒幅度打在5MHZ、中心频率打在945MHZ上），调整步进衰减器，把信号调整到-5dBm左右后、打开电源。
远端机调试人员将微波低噪声放大器增益放开，在LNA射频输出端口处接频谱仪观察底部噪声，从底部噪声可看到近端机发送的下行信号电平是否太大，太大时需叫近端机调试人员对微波发射功率进行调整直到合适。
3、上行信号调整：
远端机调试人员将低噪声放大器增益放开，近端机调试人员在微波LNA射频输出端口处接频谱仪观察底部噪声，从底部噪声可看到远端机发送的上行信号电平是否太大，太大时需叫近端机调试人员将微波功率调小直到合适。
在近端机A测试点进行上行噪声测试，利用步进衰减器将噪声电平控制在＜－85dBm。

A测试点-85dBm（上行）
BTS
合路器
30dB
衰减器
滤波器
滤波器
变频器
滤波器
功放
滤波器
衰减器
滤波器
滤波器
变频器
滤波器
滤波器
下行
上行
下行
上行
935～960MHZ
935～960MHZ
1.5GHZ
1.5GHZ
1.5GHZ
低噪放
1.5GHZ
890～909MHZ
890～909MHZ
环行器
环行器
0～-10dBm（下行）
天线

4、覆盖效果：
上、下行链路调整好之后，须到覆盖区进行覆盖效果测试，效果若不理想，可在远端机对上、下行增益进行调整可使覆盖效果达到最佳。
四、室内分布系统安装、调试与设计
室内分布的安装各设备运营商都有他们的标准，要严格按照他们的标准施工。没有标准要严格按照我们公司的施工规范进行施工。
室内分布系统的信号源接入方式有两种，即直放站接入与蜂窝接入，两种调试方法略有不同，下面就室内分布系统设计重点进行讨论：
1、设计原则
1） 要求信号源纯、稳定和足够强
2） 尽量采用无源分布系统，可以适当加大馈线线径和天线数量
3） 当要使用有源放大器时，可以采用干线放大方式。当有多台干放同时使用时，尽量采用并联方式，避免采用串联方式。
4） 室内无源或有源分布系统的系统噪声经直放站放大后对基 站接收机接收灵敏度的影响要控制尽量小。
5） 室内分布系统场强外泄漏应在指标之内。
2、设计流程
1) 现场勘测
Ø 调查施主小区载频数，忙时话务量，掉话率等指标；
Ø 确定信源，施主天线型号及安装位置；
Ø 室内电磁环境测试；
Ø 室内干扰测试；
Ø 室内传播模型测试；
Ø 室内话务量调查；
Ø 室内建筑结构和面积调查；
Ø 室内线进及可供射频电缆走线调查；
2) 确定设计方案，决定采用无源分布或有源分布系统；确定覆盖天线安装位置及计算天线口功率
3) 根据设计方案详细计算上行噪声和下行覆盖电平，保证达到设计目标
4) 根据设计方案统计各种型号的馈线长度、天线数量以及耦合器、功分器等数量
3、室内无线信号传播特点及覆盖电平预算
室内传播与室外传播具有同样的机理，如发射、绕射、散射，但条件不同。相对于室外覆盖，室内覆盖距离更小，环境的变动更大。室内的传播受到诸如建筑物的布置、材料结构和建筑物类型等因素的强烈影响，并随环境杂乱程度而变化。两天线之间的空间路径损耗按下面公式计算：
按照移动通信室内路径损耗传播模型
PL(d)=PL(d0)+10nlg(d/d0)+FAF
其中：d：两天线间的距离，单位为m；
d0：参考距离(对于室内为1米距离的空间损耗)；
n: 为同层损耗因子
FAF：为衰减余量
典型路径损耗指数n见表
典型的路径损耗指数n：
比较开阔的室内
1.6~1.8
结构复杂的室内
4~6
设备较多的工厂
2~3
典型的室内环境，路径损耗指数n一般选用2.8或3.3。
实际使用前要做模拟测试，并修正n
若两天线间有一些典型的障碍物，参见表
普通大楼建材和结构的衰减余量FAF
材料类型
混凝土墙
钢筋水泥墙
混凝土楼板
天花板管道
损耗（dB）
10~15
20
15~20
1~8
材料类型
金属楼梯
普通木门
铁皮防火门
拐角
损耗(dB)
25
3~5
10
2~3
为了用最少的天线，来获得最大的系统性能，以降低整个系统的成本，设计中每个天线输出口的功率相同，并且使用相同的天线。对于覆盖区域信号电平的设计值，必须考虑室内溢出信号对室外基站的影响，若室内覆盖区域信号太强，就有可能会对室外小区产生干扰，这种情况在大楼的高层时要特别注意。
室内分布设计时，一般设置室内发射天线输出0-10dBm信号强度即可。
4、无线直放站+无源室内分布系统
对于信号源是无线同频直放站，室内分布系统是无源分布系统的直放站设计，只需对直放站进行分析。由于是应用在室内环境下，直放站功率一般为中小功率(5W以下，如5/2/1/0.5W)，上行输出功率一般也不会太大，如下图所示。

直放站

无线直放站+无源室内分布系统的设计
室内分布用直放站作为信号源接入时，首先要注意天线的选择，最好选用功率波束角较小的天线，选择室外施主天线的安装点时不要选择安装在最高点、尽量选择天线后向有建筑物阻挡的地方安装，这样可避免信号的背向泄漏也可以提高信号的选择性。设备安装要尽量靠近室内天线、这样有利于提高上行的信噪比。
下行链路：
下行方向接收来自基站的信号，在城区环境下，接收信号的强度一般不会太低，经施主天线后进入直放站的信号多在-30~-60dBm之间，调试过程中只需调整合适的增益使功放不进入饱和状态，即可达到有效的功率输出。如直放站接收信号功率为-50dBm，希望直放站输出为20dBm(0.1瓦),调整直放增益为70dB 即可。
上行链路如下图所示
Gr
Nu
直放站
Nu
-120dBm
LP
Gr

上行方向上，在没有移动台的信号接入时，输出的只是底部噪声。计算与调整可按照同频直放站的调试方法进行调试，链路调整时应尽量降低上行输出功率，避免对其它基站产生干扰，上行增益的调整只需满足手机在覆盖区边缘能正常拨打电话就可以，这样可避免上行信号外泄引起干扰。
5、无线直放站+有源室内分布系统
对于将放大器应用于上行和下行链路中用于补偿线路损耗的有源室内分布系统采用无线同频直放站作信号源的系统进行设计，重点考虑引入放大器后对系统性能的影响。无线直放站+有源室内分布系统的链路包含直放站的施主链路、直放站、无源器件、馈线、放大器、室内覆盖链路。
6、蜂窝接入
室内分布用蜂窝作为信号源接入时，如果该分布系统不加干放、一般不做调整，加干放时须认真调整干放的上行增益及下行输出功率，简单介绍如下：
下行调整：在下行输出口串上一只耦合器，接上频谱仪、调整下行ATT、使功放不进入饱和失真状态。
上行调整：须考虑到接入干放后引入噪声对微蜂窝的干扰，可参考直放站对基站的干扰计算公式进行计算来调整上、下行参数。
7、干线放大器
下行放大器的使用
在设计下行放大器时应当考虑其最大输出功率、增益和三阶互调产物。随着波数量的增加，放大器产生的三阶互调产物随之增加，需要将功放指标提高。
上行放大器的使用
在设计上行放大器时应当考虑噪声系数(NF)、增益和三阶互调产物。要求选用低噪声放大器。
8、链路预算
下行链路设计主要考虑信号在链路不同位置的强度，要求：
Ø 一般推荐到达天线口的功率为5dBm。
Ø 务必使干线放大器输出端口到达任一室内天线输入端的线路损耗小于30dB。
Ø 同一层的室内天线到达干线放大器的线路损耗尽量相等。
上行链路的设计主要考虑整个系统对施主基站引入的噪声，室内系统的噪声分析方法与室外直放站类似，不同的是，室内系统一般用于城市中，而城市中一个基站所覆盖的区域中会有许多大型建筑需要室内覆盖，这就要求室内系统对施主基站引入的热噪声较小，因此干线放大器反向增益的设置显得非常重要。
直放站
干 放

9、噪声分析
噪声分析同单一信号源的基本类似，只是需要再考虑干线放大器的影响输出信号的质量，干线放大器的接入电平一般为大信号(0~-10dBm)，其增益只为弥补电缆的传输损耗(30~50dB)，所以在使用过程中要注意接入电平不要太大并且增益设置合理，下行信号比较强，可以不考虑噪声对下行信号的影响。
上行方向的噪声分析与同频直放站类似。
注意：1、在设计室内分布系统时放大器尽量不要串连使用！
2、严格控制上、下行信号的外泄。
第二章 故障判定与维护
一、设备故障的判定与维护
设备故障的判定与维护是一个综合问题，须要全面了解设备的性能指标、安装调试、系统特性等内容，并结合一定的工程维护经验，才能做到准确判定、及时维护好故障设备或系统。下面将系统的介绍室内、外信号覆盖设备或系统的故障判定及维护流程。
无线直放站设备故障（部件）检测流程图：
使用仪表及工具：频谱测试仪或扫频仪及测试连结线、信号发生器（900MHz）、测试手机、三用表。
调整下行HPA的ALC、ATT
上行信号LNA正常？
检查天线或重新调整
下行天线接收信号幅？
更换设备电源
设 备 故 障
NO
设备工作电源？
OK
下行信号输出幅度？
OK
NO
OK
NO
OK
NO
调整或更换上行HPA
OK
上行信号HPA正常？
NO
OK
调整或更换上行LNA
NO
上行信号HPA正常？
NO
OK
调整或更换下行LNA
下行信号LNA正常？
调整或更换下行HPA？
OK
OK
综合检查各类传输线及接头、天线及隔离度及方向等

如果设备是载频选频或是中频选频设备，还须核对和检测其所选载频是否正确、选频器是否工作正常。
微波传输直放站设备故障（部件）检测流程图：
OK
调整或更换上行变频器
上行微波信号变频器正常？
NO
OK
上行微波信号HPA正常？
NO
OK
调整或更换下行LNA
微波信号LNA正常？
变频器工作正常？
OK
综合检查各类传输线及接头、天线；
检 查 近 端 机
NO
调整或更换下行变频器
调整或更换上行HPA
NO
检查近端设备

调整或更换下行HPA？
NO
下行变频器的输出正常？
OK
有无下行信号(直接接入耦合信号或天线接收)？
OK
NO
调整或更换下行变频器
下行微波信号HPA输出？
远端输入上行信号？
近端微波接收信号正常？
OK
检查天线或远端机
NO
OK
检查近端机LNA
NO

OK
调整或更换LNA
检查近端机上行接入耦合器
观测上行信号噪声值
NO
调整或更换下行HPA
OK
检查微波天线或检查远端设备
综合检查各类传输线及接头、天线；

调整下行HPA的ALC、ATT
上行信号LNA正常？
检查天线或重新校正天线
远端微波天线接收信号幅度？
更换设备电源
设 备 故 障 (远端)
设备工作电源？
OK
下行信号输出幅度？
OK
NO
OK
NO
NO
OK
调整或更换上行LNA
NO
OK
NO
NO
更换设备电源
设 备 故 障 (近端)
设备工作电源？
OK
NO

光纤传输直放站设备故障（部件）检测流程图：
调整下行HPA的ALC、ATT
上行信号LNA正常？
检查光路
远端光接收信号？
更换设备电源
设 备 故 障 (远端)
NO
设备工作电源？
OK
下行信号输出幅度？
OK
NO
OK
NO
NO
调整或更换光发射机
OK
上行光发射机正常？
NO
OK
调整或更换上行LNA
NO
NO
调整或更换光接收机
射频输出信号正常？
OK
NO
检查近端设备
OK
综合检查各类传输线及接头、天线；
检 查 近 端 机
光发射机输出功率正常？
OK

上行信号HPA输出？
OK
NO
OK
NO
OK
调整或更换PA
检查近端机上行接入耦合器
观测上行信号噪声值
NO
更换光发射机
OK
检查光端机是否正常工作？
更换设备电源
设 备 故 障 (近端)
NO
设备工作电源？
OK

光接收机接收功率正常？
检查下行LNA?
NO
调整或更换LNA
检查光纤传输线路
OK
OK
OK
综合检查各类传输线及接头、天线；

有无下行信号(直接接入耦合信号或天线接收)？

如果设备是载频选频或是中频选频设备，还须核对和检测其所选载频是否正确、选频器是否工作正常。
二、系统故障的判定与维护
1、直放站安装后，欲覆盖区内移动电话无信号，正常由以下几个方面引起。
①无下行信号;
②无上行信号;
③下行信号自激;
④上行自激;
⑤断电;
无上、下行信号可按上章设备故障的判定方法查找问题即可解决。下面讲讲自激现象的判定与解决方法。
用频谱分析仪测试上、下行信号当在频谱仪看到一个大而不变的信号时，即是有自激现象存在。信号自激现象主要由以下几点引起：
①主机上下行隔离度不够引起本机自激。
②收发天线隔离度不够引起自激。
收发天线隔离度跟以下几个方面有关。
★收发天线隔离度与天线前后比有关;
★收发天线隔离度与覆盖区环境有关;
★ 收发天线隔离度与天线间垂直、水平距离有关;
怎么克服天线隔离度不够的问题？
★收发天线隔离度>直放机增益+10dB
★选用天线前后比高的天线
★ 尽量拉开天线间垂直、水平距离增大收发天线的隔离度
★ 当要求直放站覆盖范围较小时，可采用降低增益的办法
★ 选用方向性较强的源天线来提高增益配置是一个好办法。
★ 天线增加隔离网来提高隔离度
收发天线隔离度的测试方法如下图：

直放机输出信号：30dBm
RPT
信号发生器信号：-65dBm
直放机增益：95dB
频谱仪测量结果：-82dBm
收发天线间隔离度
1) 直放机增益设置为95dB
2) 信号发生器输出一个-65dBm的信号
3) 直放机输出30dBm信号给发射天线发射
4) 用频谱仪测量接收天线所接收的信号如-72dBm（或小于 -72dBm的信号）
5) 计算收发天线隔离度如下：
收发天线隔离度=+30-（-72dBm）=102dB
2、直放站安装后，对系统造成干扰引起施主基站覆盖范围缩小，掉话率上升，切换失败率提高等问题主要是由：自激干扰、噪声干扰、互调干扰所引起的
①自激干扰：上节已有阐述
②噪声干扰：这是由于安装直放站后，上行引入的噪声电平太高引起了施主基站接收灵敏度下降，减小了施主基站的覆盖范围,甚至引起了掉话率和误码率的上升。解决方法控制直放站上行固有噪声使其到达基站的输入端口时小于-121 dBm，可参照前章公式进行计算。
③互调干扰：如果互调干扰电平过高会严重干扰上行信号，造成直放站的覆盖范围降低也会造成同频干扰和邻频干扰，造成掉话率升高、切换失败率提高等问题。为避免产生三阶互调，可采用选择适当的频点组合。拉开频距选用无三阶互调频道点组工作，使三阶互调不会落在所使用的频点内；
三阶互调产物对下行信号的影响。

f3=2f1-f2
f4=2f2-f1
f5=3f1-2f2
f6=3f2-2f1 f5 f3 f1 f2 f4 f6
三阶互调分析频谱图
三阶互调产物对上行信号的影响
上行信道的三阶互调产物除了上行有用信号相互调制产生的三阶互调产物外，还有下行有用信号相互调制产生的刚好落在上行信道的三阶互调产物。若直放站的上下行抑制度较高，下行信号产生的这种三阶互调产物对上行信道的影响就很小，可忽略不计。三阶互调对上行信号的影响与下行信号一样，可以折合到C/I比的恶化量来比较。与下行不同的是：上行信号的三阶互调与直放站服务区内的用户是否同时使用及同时使用数量有关；并且与施主基站带有多少个直放站有更大的关系，所带直放站越多，C/I比下降更严重；还有可能会对邻近小区造成干扰。
3、直放站安装后直放站下行信号波形正常，天馈等工作一切正常，但手机在覆盖范围内登录不上主小区信号，一直占着邻小区信道，一般是由于邻小区定义不全，导致移动台保持通话在现有小区中，而不切换，特别是微波传输搬迁站。
4、一拖二光纤直放站安装后，出现直放站重发的信号在与基站信号或另一直放站信号重复覆盖的区域，出现手机有信号但一进行通话手机就出现没有网络信号不能正常通话的现象是由于时延问题所引起的，正常同频直放站、移频直放站均不存在这个问题，只有光纤直放站会存在这个问题，因为光信号在光纤中传输的时延为射频信号在空中传输时延的2倍，相同频率不同时延的信号对重复覆盖的区域内的手机造成了TA干扰，使手机产生模糊。手机所发射的上行信号也在不同时间到达基站，而信号的时延超出了基站所容许的时延范围拒绝了手机的登录，造成了手机没有网络的现象。
5、移频直放站安装后，频谱仪测试下行信号波形良好无失真变形，手机在上线时出现无网络而手机无法正常工作。一般上、下行信号频率偏移会出现这种情况更换变频器后可解决。
6、移频直放站安装后，频谱仪测试下行信号波形良好无失真变形，而手机通话质量差，查上行信号波形正常。出现这种情况均为信号频率偏移引起的故障，引起频率偏移的原因一般有：①温度变化引起的频率偏移②工作电压不稳定引起的频率变化③元器件老化引起的频率偏移④外界干扰信号引起的频率不稳定
7、移频直放站安装后，手机出现上线难或上线后通话质量差，重点查其微波传输频点与DCS1800MHz基站频点是否一样，周边是否有DCS信号，如果有则容易引起同频、邻频干扰，用频谱仪测试下行信号波形其载干比差、波形失真变形，而基站出现切换失败率高的现象。
第三章 维护工具的应用
1、安泰信频谱分析仪（AT5010）
前面板图

● POWER ON/OFF 电源开关控制
● INTENS 亮度调节
● FOCUS 聚焦调节
● MARKER 光标
● CENTER FREQ 中心频率
● FINE 微调
● VIDEO FILTER 视频滤波
● BAND WIDTM 扫描宽度
● SCANWIDTH 扫频宽度
● ATTN 衰减
● Y-POS 垂直位移
● INPUT 输入
● UN CAL 校准失效
★ 输入阻抗 50Ω
★ 顶刻线参考电平-27dBm
★ 平均噪声电平-90dBm（20KHZ带宽）
★ 灵敏度优于-90dBm
★ 端口最大输入电平+10dBm
2、双音频率合成器
前面板图
双音频率合成器

频率设置
双音间隔
衰减（dB）
失锁
电源
电源开关
双音
单音
输出
调节
调节
输出
输出

●频率设置 调整数字键设置所需频率
●双音间隔 调整数字键设置所需双音频率间隔
●衰减 调整数字键设置输出信号衰减值
●失锁 频率失锁指示灯
●电源 电源工作指示灯
●电源开关
●双音/单音 输出双音/单音信号选择
●输出调节 信号输出电平调节
●输出 信号输出端口

２８
