保阜高速公路LJ-15标水土保持上报资料.doc

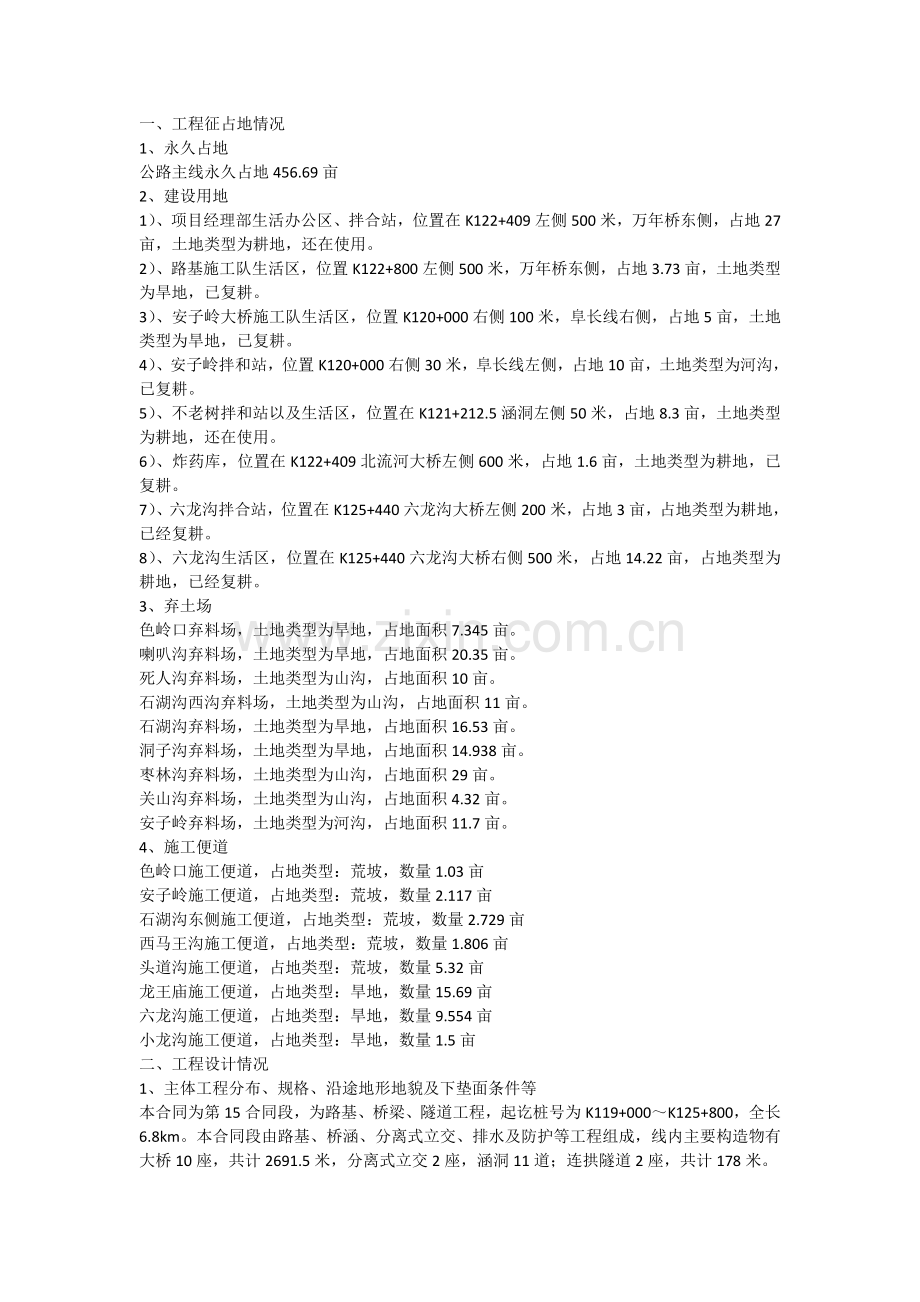

一、工程征占地情况
1、永久占地
公路主线永久占地456.69亩
2、建设用地
1）、项目经理部生活办公区、拌合站，位置在K122+409左侧500米，万年桥东侧，占地27亩，土地类型为耕地，还在使用。
2）、路基施工队生活区，位置K122+800左侧500米，万年桥东侧，占地3.73亩，土地类型为旱地，已复耕。
3）、安子岭大桥施工队生活区，位置K120+000右侧100米，阜长线右侧，占地5亩，土地类型为旱地，已复耕。
4）、安子岭拌和站，位置K120+000右侧30米，阜长线左侧，占地10亩，土地类型为河沟，已复耕。
5）、不老树拌和站以及生活区，位置在K121+212.5涵洞左侧50米，占地8.3亩，土地类型为耕地，还在使用。
6）、炸药库，位置在K122+409北流河大桥左侧600米，占地1.6亩，土地类型为耕地，已复耕。
7）、六龙沟拌合站，位置在K125+440六龙沟大桥左侧200米，占地3亩，占地类型为耕地，已经复耕。
8）、六龙沟生活区，位置在K125+440六龙沟大桥右侧500米，占地14.22亩，占地类型为耕地，已经复耕。
3、弃土场
色岭口弃料场，土地类型为旱地，占地面积7.345亩。
喇叭沟弃料场，土地类型为旱地，占地面积20.35亩。
死人沟弃料场，土地类型为山沟，占地面积10亩。
石湖沟西沟弃料场，土地类型为山沟，占地面积11亩。
石湖沟弃料场，土地类型为旱地，占地面积16.53亩。
洞子沟弃料场，土地类型为旱地，占地面积14.938亩。
枣林沟弃料场，土地类型为山沟，占地面积29亩。
关山沟弃料场，土地类型为山沟，占地面积4.32亩。
安子岭弃料场，土地类型为河沟，占地面积11.7亩。
4、施工便道
色岭口施工便道，占地类型：荒坡，数量1.03亩
安子岭施工便道，占地类型：荒坡，数量2.117亩
石湖沟东侧施工便道，占地类型：荒坡，数量2.729亩
西马王沟施工便道，占地类型：荒坡，数量1.806亩
头道沟施工便道，占地类型：荒坡，数量5.32亩
龙王庙施工便道，占地类型：旱地，数量15.69亩
六龙沟施工便道，占地类型：旱地，数量9.554亩
小龙沟施工便道，占地类型：旱地，数量1.5亩
二、工程设计情况
1、主体工程分布、规格、沿途地形地貌及下垫面条件等
本合同为第15合同段，为路基、桥梁、隧道工程，起讫桩号为K119+000～K125+800，全长6.8km。本合同段由路基、桥涵、分离式立交、排水及防护等工程组成，线内主要构造物有大桥10座，共计2691.5米，分离式立交2座，涵洞11道；连拱隧道2座，共计178米。
（1）黄土岭2号大桥：该桥位于保定市阜平县城关镇黄土岭村以西约400米处，桥梁轴线走向近东—西方向，上跨阜长公路。桥址区地貌类型属侵蚀构造低山夹侵蚀堆积河谷微地貌，地面标高一般在497—559米，相对高差约62.0米。该段地形起伏较大，呈“W”形，局部地势陡峭，山谷呈开阔“U”形沟。其上覆第四系全新统坡积层（Q4d1）及冲洪积层（Q42a1+p1），主要为含角砾亚粘土、角砾土及砾砂。下伏太古界阜平群南营组（Arn）变质岩，岩性为角闪斜长片麻岩及花岗片麻岩，按风化程度由上而下可分为全风化、强风化和弱风化。该分离立交结合被交路规划、路线纵坡和地形条件确定桥型方案，桥梁在跨越被交路时采用错孔布设，左幅桥上部结构采用（3×（3×50）+4×30）m装配式部分预应力混凝土连续T梁；右幅桥上部结构采用（3×50+4×30+2×（3×50））m装配式部分预应力混凝土连续T梁。下部采用柱式墩、薄壁墩、桥台采用柱式台，基础为钻孔灌注桩基础。本桥平面位于R=800m，A=419.524和A=393.700右偏复合曲线段内，纵断面位于R=15000m的凹曲线上。
（2）安子岭大桥：安子岭大桥位于保定市阜平县城关镇不老树以东安子岭，桥梁轴线走向近东—西向。桥址区属于侵蚀构造地山区，线路沿沟南山坡低缓处展布，地面标高为519.00-592.72米，地形起伏较大，局部地势陡峭。其上覆第四系全新统残坡积层（Q4e1+d1），主要为碎石、角砾及砂性土。该桥

2、工程总土石方量，挖方1529164m3，填方利用334960.1m3，弃方728844.8m3.借方68783.8m3.
3、水土保持措施、名称、位置、规格、工程量等：
1)、护坡：
①、浆砌片石护坡合计完成5312.634m3
K119+628—K119+796左侧挖方第一级边坡拱形骨架237.05m3
K119+705—K119+790左侧挖方第二级边坡拱形骨架163.16m3
K119+828—K120+605左侧挖方第一级边坡拱形骨架375.76m3
K120+523—K120+566左侧挖方第二级边坡拱形骨架200.87m3
K120+845—K120+940右侧挖方第二级边坡拱形骨架128.76m3
K120+986—K121+358右侧挖方第一级边坡拱形骨架499.28m3
K121+113—K121+195右侧挖方第二级边坡拱形骨架88.66m3
K121+235—K121+328右侧挖方第二级边坡拱形骨架148.17m3
K122+123—K122+175左侧挖方第一级边坡拱形骨架71.42m3
K122+135—K122+153左侧挖方第二级边坡菱形骨架38.94m3
K121+654.5—K121+776右侧挖方第一级边坡拱形骨架174.28m3
K121+690—K121+762右侧挖方第二级边坡拱形骨架87.74m3
K122+113—K122+168右侧挖方第一级边坡拱形骨架77.23m3
K122+125—K122+154右侧挖方第二级边坡菱形骨架58.87m3
K122+650—K122+970左侧挖方第一级边坡拱形骨架477.70m3
K122+775—K122+888左侧挖方第二级边坡拱形骨架95.12m3
K122+888.5—K123+062右侧挖方第一级边坡拱形骨架233.63m3
K122+960—K123+045右侧挖方第二级边坡菱形骨架118.24m3
K123+245—K123+345左侧挖方第一级边坡拱形骨架142.69m3
K123+265—K123+318左侧挖方第二级边坡拱形骨架73.34m3
K123+433—K123+550左侧挖方第一级边坡拱形骨架142.70m3
K123+500—K123+540左侧挖方第二级边坡菱形骨架58.89m3
K123+245—K123+342右侧挖方第一级边坡拱形骨架142.09m3
K123+270—K123+335右侧挖方第二级边坡拱形骨架83.31m3
K123+850—K123+946右侧挖方第一级边坡拱形骨架134.98m3
K123+867—K123+935右侧挖方第二级边坡拱形骨架86.71m3
K124+140—K124+205右侧挖方第一级边坡拱形骨架89.19m3
K124+155—K124+190右侧挖方第二级边坡菱形骨架42.99m3
K124+350—K124+471右侧挖方第一级边坡拱形骨架179.05m3
K124+365—K124+465右侧挖方第二级边坡拱形骨架149.81m3
K124+541—K124+606右侧挖方第一级边坡拱形骨架119.21m3
K124+550—K124+605右侧挖方第二级边坡拱形骨架63.51m3
K124+932—K125+050左侧挖方第一级边坡拱形骨架166.55m3
K124+960—K125+030左侧挖方第二级边坡菱形骨架91.02m3
K124+919—K125+035右侧挖方第一级边坡拱形骨架159.34m3
K124+933—K125+020右侧挖方第二级边坡拱形骨架112.37m3
2）、 排水：
①、平台截水沟合计完成2291.646m3
K119+000-K119+049右侧第一级平台截水沟63.84m3
K119+000-K119+047右侧第二级平台截水沟49.56m3
K119+011-K119+043右侧第三级平台截水沟26.04m3
K119+705-K119+765左侧第一级平台截水沟92.652m3
K119+721-K119+753左侧第二级平台截水沟73.584m3
K120+520-K120+592左侧第一级平台截水沟174.72m3
K120+552-K120+575左侧第二级平台截水沟81.48m3
K120+825-K120+965左侧第一级平台截水沟110.04m3
K120+845-K120+940右侧第一级平台截水沟100.38m3
K120+867-K120+923右侧第二级平台截水沟43.428m3
K121+113-K121+195右侧第一级平台截水沟76.776m3
K121+235-K121+325右侧第一级平台截水沟120.96m3
K121+162-K121+175右侧第二级平台截水沟35.28m3
K121+255-K121+310右侧第二级平台截水沟62.958m3
K122+135-K122+153左侧第一级平台截水沟30.408m3
K121+690-K121+760右侧第一级平台截水沟59.64m3
K121+705-K121+750右侧第二级平台截水沟31.92m3
K122+125-K122+155右侧第一级平台截水沟35.7m3
K122+962-K123+044右侧第一级平台截水沟113.4m3
K123+266-K123+318左侧第一级平台截水沟59.556m3
K123+280-K123+307左侧第二级平台截水沟21.84m3
K123+500-K123+533左侧第一级平台截水沟61.656m3
K123+270-K123+335右侧第一级平台截水沟45.528m3
K123+290-K123+320右侧第二级平台截水沟26.46m3
K123+442-K123+520右侧第一级平台截水沟68.04m3
K123+452-K123+503右侧第二级平台截水沟43.68m3
K123+465-K123+498右侧第三级平台截水沟26.88m3
K123+867-K123+932右侧第一级平台截水沟66.444m3
K123+888-K123+922右侧第二级平台截水沟36.624m3
K124+161-K124+190右侧第一级平台截水沟43.68m3
K124+365-K124+465右侧第一级平台截水沟89.88m3
K124+405-K124+466右侧第二级平台截水沟65.352m3
K124+550-K124+602右侧第一级平台截水沟48.468m3
K124+570-K124+587右侧第二级平台截水沟25.032m3
K124+959-K125+030左侧第一级平台截水沟74.844m3
K124+935-K125+019右侧第一级平台截水沟74.34m3
K124+950-K124+978右侧第二级平台截水沟30.576m3
②、边沟完成2100m，其中矩形边沟完成1950m，梯形边沟完成150m
3）、绿化：
①、植草防护完成13000m2，其中喷混植草完成3000m2，客土喷播完成10000m2
4、
5、
6、
7、
三、取土、弃渣场设计情况
弃-1，K119+100左200米，土地类型为旱地，占地面积56.67亩。
弃-2，K121+000右300米，土地类型为山沟，占地面积16.70亩。
弃-3，K121+600右400米，土地类型为山沟，占地面积34.98亩。
弃-4，K121+850左200米，土地类型为旱地，占地面积9亩。
弃-5，K122+400右200米，土地类型为旱地，占地面积25.7亩。
弃-6，K123+650左100米，土地类型为山沟，占地面积5.03亩。
弃-7，K124+300左100米，土地类型为山沟，占地面积9.37亩。
弃-8，K124+400左300米，土地类型为旱地，占地面积18.7亩。
弃-9，K125+500右200米，土地类型为山沟，占地面积6.83亩。
弃-10，K126+600左300米，土地类型为山沟，占地面积10亩。
四、水保设施建设情况
1、实际扰动面积为640.605亩
2、浆砌片石护坡已完成，植草防护已完成三分之一；排水工程，平台截水沟也完工，边沟完成一半。
3、弃渣场，取土场除弃-5，K122+400右200米处弃渣场，隧道变更路基挖方现在正在施工，此弃渣场正在使用，其余弃渣场均已按照设计削坡、平整场地复耕，并已设置拦渣墙。
项目经理部及拌合站，不老树拌和站，龙王庙施工便道现在仍在使用中，其余施工工区、生活区、施工便道已经恢复耕种。
4、水土保持设施预计完成时间在2011年6月下旬，项目总投资为4.002亿，土建投资约为3.7亿，项目主体中具有水土保持作用工程的投资639.128万，水体保持实际投资为
5、项目建设设计工期为18个月，施工进度情况浆砌片石护坡已完成，植草防护已完成三分之一；排水工程，平台截水沟也完工，边沟完成一半。
五、设计图纸、图片：
