机械手的PLC控制(2).doc

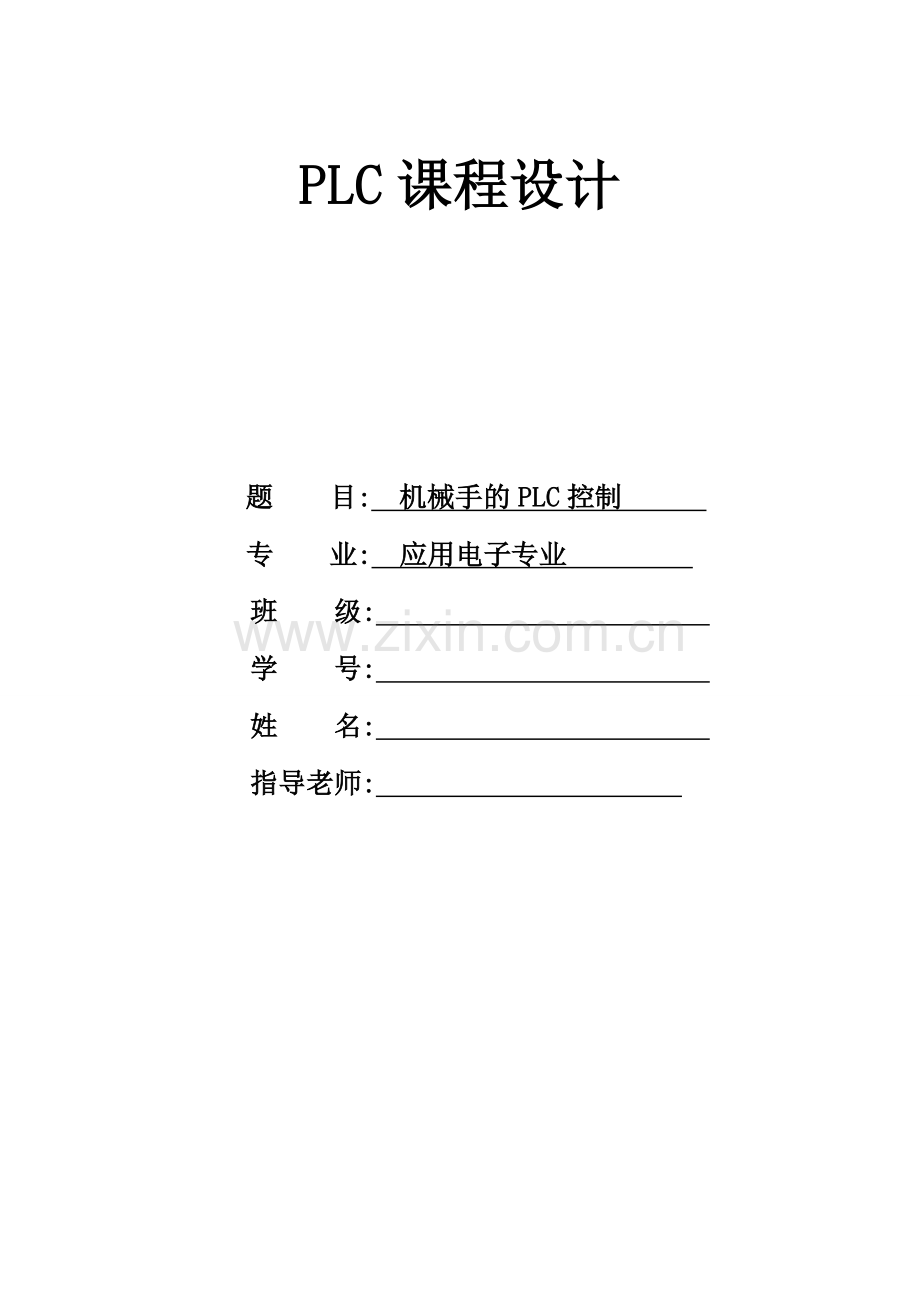

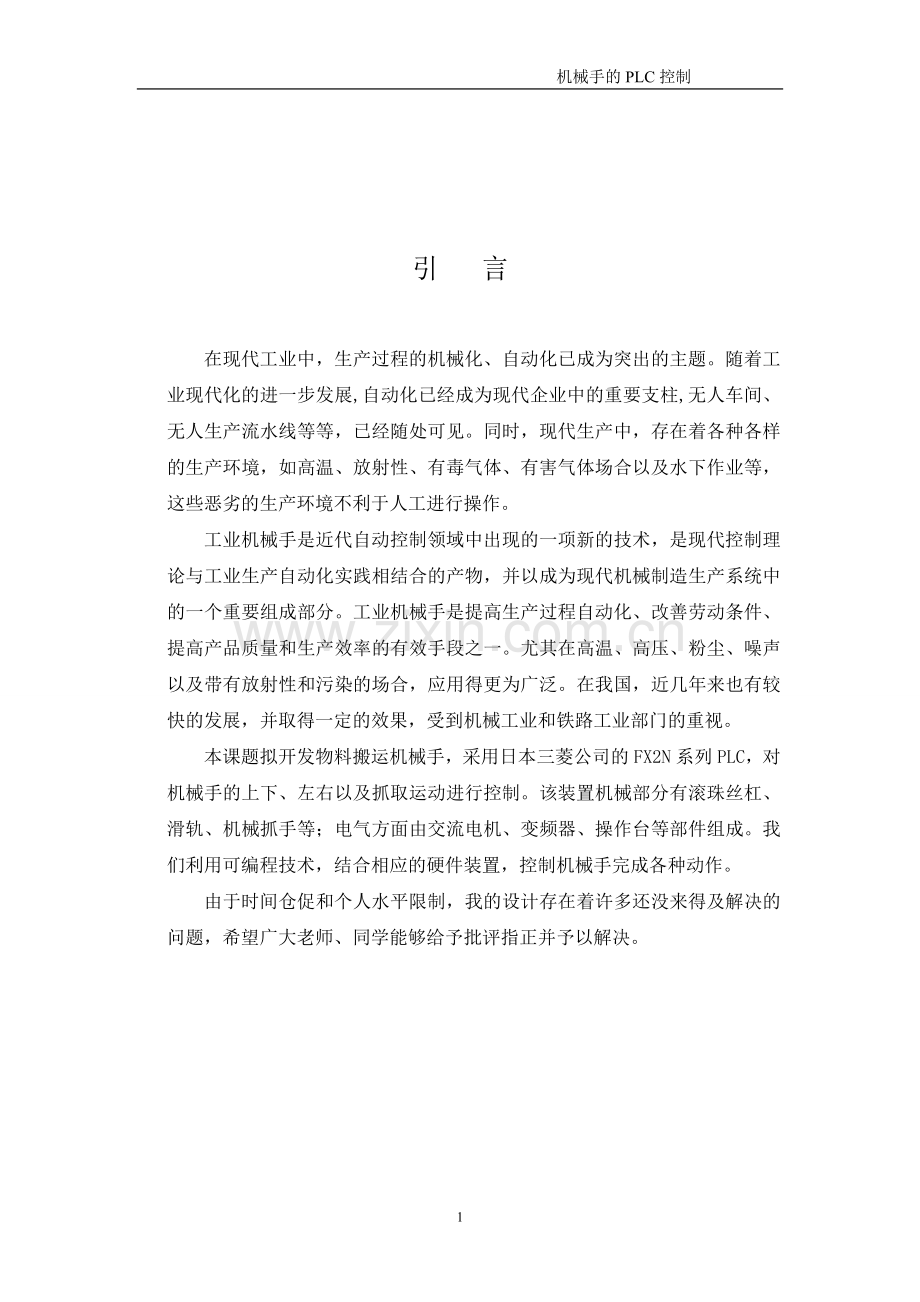

机械手的PLC控制PLC课程设计题目: 机械手的PLC控制 专业:应用电子专业 班级: 学号: 姓名: 指导老师: 引 言在现代工业中，生产过程的机械化、自动化已成为突出的主题。随着工业现代化的进一步发展,自动化已经成为现代企业中的重要支柱,无人车间、无人生产流水线等等，已经随处可见。同时，现代生产中，存在着各种各样的生产环境，如高温、放射性、有毒气体、有害气体场合以及水下作业等，这些恶劣的生产环境不利于人工进行操作。工业机械手是近代自动控制领域中出现的一项新的技术，是现代控制理论与工业生产自动化实践相结合的产物，并以成为现代机械制造生产系统中的一个重要组成部分。工业机械手是提高生产过程自动化、改善劳动条件、提高产品质量和生产效率的有效手段之一。尤其在高温、高压、粉尘、噪声以及带有放射性和污染的场合，应用得更为广泛。在我国，近几年来也有较快的发展，并取得一定的效果，受到机械工业和铁路工业部门的重视。本课题拟开发物料搬运机械手，采用日本三菱公司的FX2N系列PLC，对机械手的上下、左右以及抓取运动进行控制。该装置机械部分有滚珠丝杠、滑轨、机械抓手等；电气方面由交流电机、变频器、操作台等部件组成。我们利用可编程技术，结合相应的硬件装置，控制机械手完成各种动作。由于时间仓促和个人水平限制，我的设计存在着许多还没来得及解决的问题，希望广大老师、同学能够给予批评指正并予以解决。 第一节机械手机械结构11机械手夹持器和机座的结构1机械手夹持器机械手的机械夹持器多为双指手抓式，按其手抓的运动方式可分为平移型和回转型。回转型手抓有可分为单支点和双支点回转型，按夹持方式可以分为外夹式和内撑式。按驱动方式可以电动、液压和气动三种。回转型夹持器结构较简单，但当所夹持的工件直径有变动时，将引起工件轴心的偏移。对平移型夹持器，工件直径的变化不影响其轴心的位置。但其机械机构繁杂，体积大，制造精度要求高。所以当设计机械手夹持器的时候，在满足工件的定位精度要求的条件下，尽可能的采用结构比较简单回转型夹持器。 本文设计的机械手采用的是楔槽杠杆式回转型夹持器。如右图所示，装在杆上端的滚子3和楔块之间为滚动接触。当电机带动连杆前进时，通过楔块4的斜面和杠杆1，使两个手抓产生加紧动作和加紧力。当楔块后移时，靠弹簧的拉力使手指松开。这种末端执行器由于楔块和滚子之间为滚动接触，摩擦力小，活动灵活，且机构简单。2机座机座是机械手的支撑部件，机座承受机械手的全部重量和工作载荷，所以机座应有足够的强度、刚度和承载能力。另外机座还要求有足够大的安装基面，以保证机械手工作时的稳定行。如图1-3所示，机械手采用普通轴承作为支撑元件的机座支撑结构。这种结构有制造简单、成本低、安装调整方便等优点。图中电动机3经减速器4、主1 . 2 工艺过程图6.3所示为一简易物料搬运机械手的工艺流程图。该机械手是一个水平/垂直位移的机械设备，其操作是将工件从左工作台搬运到右工作台，由光耦合器VLC来检测工作台上有没有工件。机械手通常位于原点，它的动作全部由气缸驱动，而气缸则由相应的电磁阀控制。其中，上升/下降和左移/右移分别由双线圈二位电磁阀控制，放松/夹紧由一个单线圈二位电磁阀(称为夹紧电磁阀)控制。AQ4.4VLC I1.5Q4.0Q4.1B Q4.3 Q4.2图6.3搬运机械手工艺流程图工艺过程为：光耦合器VLC检测到左工作台有工件，机械手开始由原点下降，下降到底时，碰到下限位开关后，停止下降并接通夹紧电磁阀夹紧工件。为保证工件可靠夹紧，在该位置等待5 s。夹紧后，上升电磁阀通电开始上升，上升到顶碰到上限位开关，停止上升，改向右移动，碰到右限位开关后，停止右移，改为下降至碰到下限位开关，下降电磁阀断电，停止下降，同时夹紧电磁阀断电，机械手将工件松开，放在右工作台上，为确保可靠松开，在该位置停留5 s，然后上升，碰到上限位开关后改为左移，到原点时，碰到左限位开关，左移电磁阀断电，停止左移。至此，机械手搬运一个工件的全过程结束2) 控制要求 机械手整个搬运过程要求都能自动控制。在启动过程中能切换到手动控制及自动控制或半自动控制(又称单周期控制)，以便对设备进行调整和检修。图6.4是机械手控制系统的逻辑流程图。机械手搬运工件的一个周期可分为以下八个部分。系统启动之前，机械手处于原始位置，条件是机械手在高位左位。 (1) 机械手下降 当光耦合器VLC检测到工作台A上有工件，机械手开始下降。下降到低位时，碰到下限位开关，机械手停止下降。(2) 夹紧工件 机械手在最低位开始夹紧工件，延时5 s抓住抓紧。 (3) 机械手上升 机械手上升到高位时，碰到上限位开关，停止上升。 (4) 机械手右移 机械手右移到位时，碰到右限位开关，停止右移。 (5) 机械手下降 当机械手下降到B时，碰到下限位开关，机械手停止下降。 (6) 放开工件 机械手在最低位开始放松工件，延时5 s。(7) 机械手上升 机械手上升到高位时，碰到上限位开关，停止上升。 (8) 机械手左移 机械手在高位开始左移，碰到左限位开关，停止左移。 机械手工作的一个周期完成，等待工件在工作台A上出现再转到第一步，开始下一个工作循环。图6.4机械手控制的流程图1.3 可编程序控制器选型 1) 硬件配置 从控制流程中可以看出，在控制方式选择上需要3个启动按钮，分别完成自动方式单动方式和手动方式的启动，还需要1个停止按钮用来处理在任何情况下的停止运行。机械手运动的限位开关有4个：高位限位开关低位限位开关左位限位开关和右位限位开关。手动输入信号共由5个按钮组成：下降按钮上升按钮夹紧按钮左移按钮和右移按钮。工作台A上有工件检测光耦合器VLC的输入信号，共有14个数字量输入信号。输出信号有机械手下降驱动信号上升驱动信号右移驱动信号左移驱动信号和机械手夹紧驱动信号，共有5个数字量输出信号。系统需要数字量输入14点，数字量输出5点，不需模拟量模块。选择S7-300系列的CPU313，加上数字量输入模块SM321及输出模块SM322就可以满足要求，而且还有一定的裕量。2) I/O地址分配将14个输入信号、5个输出信号按各自的功能类型分好，并与PLC的I/O端一一对应，编排好地址。列出外部I/O信号与PLC I/O端地址编号对照表，如表6.1所示。第二节可编程控制PLC 21 PLC简介自二十世纪六十年代美国推出可编程逻辑控制器（Programmable Logic Controller，PLC）取代传统继电器控制装置以来，PLC得到了快速发展，在世界各地得到了广泛应用。同时，PLC的功能也不断完善。随着计算机技术、信号处理技术、控制技术网络技术的不断发展和用户需求的不断提高，PLC在开关量处理的基础上增加了模拟量处理和运动控制等功能。今天的PLC不再局限于逻辑控制，在运动控制、过程控制等领域也发挥着十分重要的作用。作为离散控的制的首选产品，PLC在二十世纪八十年代至九十年代得到了迅速发展，世界范围内的PLC年增长率保持为20%30%。随着工厂自动化程度的不断提高和PLC市场容量基数的不断扩大，近年来PLC在工业发达国家的增长速度放缓。但是，在中国等发展中国家PLC的增长十分迅速。综合相关资料，2004年全球PLC的销售收入为100亿美元左右，在自动化领域占据着十分重要的位置。 PLC是由摸仿原继电器控制原理发展起来的，二十世纪七十年代的PLC只有开关量逻辑控制，首先应用的是汽车制造行业。它以存储执行逻辑运算、顺序控制、定时、计数和运算等操作的指令；并通过数字输入和输出操作，来控制各类机械或生产过程。用户编制的控制程序表达了生产过程的工艺要求，并事先存入PLC的用户程序存储器中。运行时按存储程序的内容逐条执行，以完成工艺流程要求的操作。PLC的CPU内有指示程序步存储地址的程序计数器，在程序运行过程中，每执行一步该计数器自动加1，程序从起始步（步序号为零）起依次执行到最终步（通常为END指令），然后再返回起始步循环运算。PLC每完成一次循环操作所需的时间称为一个扫描周期。不同型号的PLC，循环扫描周期在1微秒到几十微秒之间。PLC用梯形图编程，在解算逻辑方面，表现出快速的优点，在微秒量级，解算1K逻辑程序不到1毫秒。它把所有的输入都当成开关量来处理，16位（也有32位的）为一个模拟量。大型PLC使用另外一个CPU来完成模拟量的运算。把计算结果送给PLC的控制器。相同I/O点数的系统，用PLC比用DCS，其成本要低一些（大约能省40%左右）。PLC没有专用操作站，它用的软件和硬件都是通用的，所以维护成本比DCS要低很多。一个PLC的控制器，可以接收几千个I/O点（最多可达8000多个I/O）。如果被控对象主要是设备连锁、回路很少，采用PLC较为合适。PLC由于采用通用监控软件，在设计企业的管理信息系统方面，要容易一些。 近10年来，随着PLC价格的不断降低和用户需求的不断扩大，越来越多的中小设备开始采用PLC进行控制，PLC在我国的应用增长十分迅速。随着中国经济的高速发展和基础自动化水平的不断提高，今后一段时期内PLC在我国仍将保持高速增长势头。 通用PLC应用于专用设备时可以认为它就是一个嵌入式控制器，但PLC相对一般嵌入式控制器而方具有更高的可靠性和更好的稳定性。实际工作中碰到的一些用户原来采用嵌入式控制器，现在正逐步用通用PLC或定制PLC取代嵌入式控制器22 PLC内部原理 PLC实质上是一种被专用于工业控制的计算机，其硬件结构和微机是基本一的。如图2.1所示， PLC硬件的基本结构图所示：编程器中央处理单元（CPU）输入电路输出电路系统程序存储区用户程序存储区电源图2-1 PLC硬件的基本结构图（1）中央处理单元（CPU）中央处理单元（CPU）是PLC 的控制中枢。它按照PLC系统程序赋予的功能，接受并存储从编程器键入的用户程序和数据，检查电源、存储器、I/O以及警戒定时器的状态，并能检查用户程序的语法错误。当PLC投入运行时，首先它以扫描的方式接受现场各输入装置的状态和数据，并分别存入I/O映象区, 然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算术运算等任务。并将逻辑或算术运算等结果送入I/O映象区或数据寄存器内。等所有的用户程序执行完毕以后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行为止。（2）存储器与微型计算机一样，除了硬件以外，还必须有软件。才能构成一台完整的PLC。PLC的软件分为两部分: 系统软件和应用软件。存放系统软件的存储器称为系统程序存储器。PLC存储空间的分配：虽然大、中、小型 PLC的CPU的最大可寻址存储空间各不相同，但是根据PLC的工作原理， 其存储空间一般包括以下三个区域：系统程序存储区，系统RAM存储区（包括I/O映象区和系统软设备等）和用户程序存储区。A. 系统程序存储区在系统程序存储区中存放着相当于计算机操作系统的系统程序。它包括监控程序、管理程序、命令解释程序、功能子程序、系统诊断程序等。由制造厂商将其固化在EPROM中，用户不能够直接存取。它和硬件一起决定了该PLC的各项功能。B. 系统RAM存储区系统RAM存储区包括I/O映象区以及各类软设备（例如：逻辑线圈、数据寄存器、计时器、计数器、变址寄存器、累加器等）存储区。（A）I/O映象区由于PLC投入运行后，只是在输入采样阶段才依次读入各输入状态和数据，在输出刷新阶段才将输出的状态和数据送至相应的外设。因此，它需要有一定数量的存储单元（RAM）以供存放I/O的状态和数据，这些存储单元称作I/O映象区。一个开关量I/O占用存储单元中的一个位（bit）, 一个模拟量I/O占用存储单元中的一个字（16个bit)。因此，整个I/O映象区可看作由开关量的I/O映象区和模拟量的I/O映象区两部分组成。（B）系统软设备存储区除了I/O映象区以外，系统 RAM存储区还包括PLC内部各类软设备（逻辑线圈、数据寄存器、计时器、计数器、变址寄存器、累加器等）的存储区。该存储区又分为具有失电保持的存储区域和无失电保持的存储区域，前者在PLC断电时，由内部的锂电子供电。使这部分存储单元内的数据得以保留；后者当PLC停止运行时，将这部分存储单元内的数据全部置“零”。C用户程序存储区 用户程序存储区存放用户编制的用户程序。不同类型的PLC其存储容量各不相同，一般来说，随着PLC机型增大其存储容量也相应增大。不过对于新型的PLC，其存储容量可根据用户的需要而改变。D常用的I/O分类常用的I/O分类如下：开关量：按电压水平分，有220VAC、110VAC、24VDC，按隔离方式分，有继电器隔离和晶体管隔离。模拟量：按信号类型分，有电流型（4-20mA,0-20mA）、电压型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。除了上述通用I/O外，还有特殊I/O模块，如热电阻、热电偶、脉冲等模块。按I/O点数确定模块规格及数量，I/O模块可多可少，但其最大数受CPU所能管理的基本配置的能力，即受最大的底板或机架槽数限制。（3）PLC电源PLC电源在整个系统中起着十分重要的作用。无论是小型的PLC，还是中、大型的PLC，其电源的性能都是一样的，均能对PLC内部的所有器件提供一个稳定可靠的直流电源。一般交流电压波动在正负10%（15%）之间，因此可以直接将PLC接入到交流电网上去。可编程序控制器一般使用220V交流电源。可编程序控制器内部的直流稳压电源为各模块内的元件提供直流电压。某些可编程序控制器可以为输入电路和少量的外部电子检测装置（如接近开关）提供24V直流电源。驱动现场执行机构的电源一般由用户提供。可编程序控制器是从继电器控制系统发展而来的，它的梯形图程序与继电器系统电路图相似，梯形图中的某些编程元件也沿用了继电器这一名称，如输入、输出继电器等。这种计算机程序实现的“软继电器”，与继电器系统中的物理结构在功能上某些相似之处。23 PLC的工作原理可编程序控制器有两种基本的工作状态，即运行（RUN）状态与停止（STOP）状态。在运行状态，可编程控制器通过执行反映控制要求的用户程序来实现控制功能。为了使可编程序控制器的输出及时地响应随时可能变化的输入信号，用户程序不是只执行一次，而是反复不断地重复执行，直至可编程序控制器停机 或切换到STOP工作状态。除了执行用户程序之外，在每次循环过程中，可如上图编程序控制器还要完成，内部处理、通信处理等工作，一次循环可分为5个阶段。可编程序控制器的这种周而复始的循环工作方式称为扫描工作方式。由于计算机执行指令的速度极高，从外部输入-输出关系来看，处理过程似乎是同时完成的。在内部处理联合阶段。可编程序控制器检查CPU模块内部的硬件是否正常，将监控定时器复位，以及完成一些别的内部工作。 在通信服务阶段，可编程序控制器与别的带微处理器的智能装置通信，响应编程器键入的命令，更新编程器的显示内容。当可编程序控制器处于停止（STOP）状态时，只执行以上的操作。可编程序控制起处于（RUN）状态时，还要完成另外3个阶段的操作。在可编程序控制器的存储器中，设置了一片区域用来存放输入信号和输出信号的状态，它们分别称为输入映像寄存器和输出映像寄存器。可编程序控制器梯形图中别的编程元件也有对应的映像存储区，它们统称为元件映像寄存器。在输入处理阶段，可编程序控制器把所有外部输入电路的接通/断开（ON/OFF）状态读入输入寄存器。外接的输入触点电路接通时，对应的输入映像寄存器为“1”状态，梯形图中对应的输入继电器的常开触点接通，常闭触点断开。外接的输入触点电路断开，对应的输入映像寄存器为“0”状态，梯形图中对应的输入继电器的常开触点断开，常闭触点接通。在程序执行阶段，即使外部输入信号的状态发生了变化，输入映像寄存器的状态 也不会随之而变，输入信号变化了的状态只能在下一个扫描周期的输入处理阶段被读入。可编程序控制器的用户程序由若干条指令组成，指令在存储器中按步序号顺序排列。在没有跳转指令时，CPU从第一条指令开始，逐条顺序的执行用户程序，直到用户程序结束之处。在执行指令时，从输入映像寄存器或别的元件映像寄存器中将有关编程元件的0/1状态读出来，并根据指令的要求执行相应的逻辑运算，运算结果写入到对应的元件映像寄存器中，因此，各编程元件的映像寄存器（输入映像寄存器除外）的内容随着程序的执行而变化。在输出处理阶段，CPU 将输出映像寄存器的0/1状态传送到输出锁存器。体型图某一输出继电器的线圈“通电”时，对应的输出映像寄存器为“1”状态。信号经输出模块隔离 和功率放大后，继电器型输出模块中对应的硬件继电器的线圈通电，其常开触点闭合，使外部负载通电工作。若梯形图中输出继电器线圈断电对应的输出映像寄存器为“0”状态，在输出处理阶段后，继电器型输出模块中对应的硬件继电器的线圈断电，其常开触点断开，外部负载断电，停止工作。某一编程元件对应的映像寄存器为“1”状态时，称该编程元件为ON，映像寄存器为“0”状态时，称该编程元件为OFF。扫描周期可编程序控制器在RUN工作状态时，执行一次图2.5.1a所示的扫描操作所需的时间称为扫描周期，其典型值为1100ms。指令执行所需的时间与用户程序的长短、指令的种类和CPU执行指令的速度有很大的关系。当用户程序较长时，指令执行时间在扫描周期中占相当大的比例。不过严格地来说扫描周期还包括自诊断、通信等。如图2.1c所示。第(N-1)个扫描周期输出刷新第(N+1)个扫描周期输入采样第N个扫描周期输入采样输出刷新用户程序执行图2.1c PLC的扫描运行方式（1）输入采样阶段在输入采样阶段，PLC以扫描方式依次读入所有的数据和状态它们存入I/O映象区的相应单元内。输入采样结束后，转入用户程序行和输出刷新阶段。在这两个阶段中，即使输入数据和状态发生变化I/O映象区的相应单元的数据和状态也不会改变。所以输入如果是脉冲信号，它的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。（2）用户程序执行阶段在用户程序执行阶段，PLC的CPU总是由上而下，从左到右的顺序依次的扫描梯形图。并对控制线路进行逻辑运算，并以此刷新该逻辑线圈或输出线圈在系统RAM存储区中对应位的状态。或者确定是否要执行该梯形图所规定的特殊功能指令。例如：算术运算、数据处理、数据传达等。（3）输出刷新阶段在输出刷新阶段，CPU按照I/O映象区内对应的数据和状态刷新所有的数据锁存电路，再经输出电路驱动响应的外设。这时才是PLC真正的输出。(4)输入/输出滞后时间输入/输出滞后时间又称系统响应时间，是指可编程序控制器的外部输入信号发生变化的时刻至它控制的有关外部输出信号发生变化的时刻之间的时间间隔，它由输入电路滤波时间、输出电路的滞后时间和因扫描工作方式产生的滞后时间三部分组成。输入模块的CPU滤波电路用来滤除由输入端引入的干扰噪声，消除因外接输入触点动作是产生的抖动引起的不良影响，滤波电路的时间常数决定了输入滤波时间的长短，其典型值为10ms左右。输出模块的滞后时间与模块的类型有关，继电器型输出电路的滞后时间一般在10ms左右；双向可空硅型输出电路在负载接通时的滞后时间约为1ms，负载由导通到断开时的最大滞后时间为10ms；晶体管型输出电路的滞后时间约为1ms。由扫描工作方式引起的滞后时间最长可达到两个多扫描周期。可编程序控制器总的响应延迟时间一般只有几十ms，对于一般的系统是无关紧要的。要求输入输出信号之间的滞后时间尽量短的系统，可以选用扫描速度快的可编程序控制器或采取其他措施。24 PLC机型的选择方法1PLC的类型PLC按结构分为整体型和模块型两类，按应用环境分为现场安装和控制室安装两类；按CPU字长分为1位、4位、8位、16位、32位、64位等。从应用角度出发，通常可按控制功能或输入输出点数选型。整体型PLC的I/O点数固定，因此用户选择的余地较小，用于小型控制系统；模块型PLC提供多种I/O卡件或插卡，因此用户可较合理地选择和配置控制系统的I/O点数，功能扩展方便灵活，一般用于大中型控制系统。2输入输出模块的选择输入输出模块的选择应考虑与应用要求的统一。例如对输入模块，应考虑信号电平、信号传输距离、信号隔离、信号供电方式等应用要求。对输出模块，应考虑选用的输出模块类型，通常继电器输出模块具有价格低、使用电压范围广、寿命短、响应时间较长等特点；可控硅输出模块适用于开关频繁，电感性低功率因数负荷场合，但价格较贵，过载能力较差。输出模块还有直流输出、交流输出和模拟量输出等，与应用要求应一致。可根据应用要求，合理选用智能型输入输出模块，以便提高控制水平和降低应用成本。考虑是否需要扩展机架或远程I/O机架等。3.电源的选择PLC的供电电源，除了引进设备时同时引进PLC应根据产品说明书要求设计和选用外，一般PLC的供电电源应设计选用220VAC电源，与国内电网电压一致。重要的应用场合，应采用不间断电源或稳压电源供电。如果PLC本身带有可使用电源时，应核对提供的电流是否满足应用要求，否则应设计外接供电电源。为防止外部高压电源因误操作而引入PLC，对输入和输出信号的隔离是必要的，有时也可采用简单的二极管或熔丝管隔离。4.存储器的选择由于计算机集成芯片技术的发展，存储器的价格已下降，因此，为保证应用项目的正常投运，一般要求PLC的存储器容量，按256个I/O点至少选8K存储器选择。需要复杂控制功能时，应选择容量更大，档次更高的存储器。5.冗余功能的选择a控制单元的冗余（1）重要的过程单元：CPU（包括存储器）及电源均应1B1冗余。（2）在需要时也可选用PLC硬件与热备软件构成的热备冗余系统、2重化或3重化冗余容错系统等。b I/O接口单元的冗余（1）控制回路的多点I/O卡应冗余配置。（2）重要检测点的多点I/O卡可冗余配置。3）根据需要对重要的I/O信号，可选用2重化或3重化的I/O接口单元。6.经济性的考虑选择PLC时，应考虑性能价格比。考虑经济性时，应同时考虑应用的可扩展性、可操作性、投入产出比等因素，进行比较和兼顾，最终选出较满意的产品。输入输出点数对价格有直接影响。每增加一块输入输出卡件就需增加一定的费用。当点数增加到某一数值后，相应的存储器容量、机架、母板等也要相应增加，估因此，点数的增加对CPU选用、存储器容量、控制功能范围等选择都有影响，在算和选用时应充分考虑，使整个控制系统有较合理的性能价格比。26 机械手PLC选择及参数 综合上述原则机械手控制系统主机为三菱的FX2N-48MR。1.主要技术数据如下：工作电源：24VDC输入点数：24输出点数：24输入信号类型：直流或开关量输入电流：24VDC 5mA模拟输入：-10V10V（-20mA+20mA）输出晶体管允许电流0.3A/点（1.2A/COM）输出电压规格：30VDC最大负载：9W输出反应时间：OffOn 20s OnOff 30s基本指令执行时间：数个s程序语言：指令+梯形图+SFC程序容量：3792STEPS基本顺序指令：32个（含步进梯形指令）应用指令：100种初始步进点：S0S9一般步进点：118点，S10S127辅助继电器：一般用512+232点（M000M511+M768M999）停电保持用256点（M512M767）特殊用280点（M1000M1279）定时器：100ms时基64点（T0T63）10ms时基63点（T64T126，M1028为ON时）1ms时基1点（T127）计数器：一般用112点（C000C111，16位计数器）停电保持用16点（C112C127，16位计数器）高速用13点1相5kHz，2相2kHz（C235C254，全部为停电保持32位计数器）数据寄存器：一般用408点（D000D407）停电保持用192点（D408D599）特殊用144点（D1000D1143）指针/中断：P64点；I4点（P0P63/I001、I101、I201、I301）串联通信口：程序写入/读出通讯口：RS232 一般功能通讯口：RS485主机电源220V AC2.PLC主机的组成1、输入单元输入单元由8个按扭、8个开关和16个接插件组成，它们分别与PLC的16个输入点相接。改变这些开关或按扭的通断状态，即可对主机输入所需要的开关量。16个接插件可外接其它直流或开关量输入信号。2、输出单元输出单元由24个二极管和24个接插件组成，它们分别与PLC的24个输出点相连。发光二极管是否发光，即可表示输出点的状态，使用者可得到主机的输出信息。24个输出接插件可外接其它需要控制的设备。输出单元的4个地端，分别引出到面板，其中只有C4与3V电源共地。3、电源单元PLC主机左边有外接220V/AV的电源插座，作为PLC的工作电源。内装变压器，输出3V电源，供二极管使用。另外PLC的24VDC和24GND已引出到面板，供外接输入器件（如传感器）的工作电源用33 机械手电机的选用Y2系列三相异步电动机具有结构新颖、造型美观、噪音低、振动小、绝缘等级高等特点，产品现已达到九十年代国际先进水平，是Y系列电机的更新产品。外壳防护等级IP54，它具有良好的起动性能和运行性能，结构简单，工作可靠，维修方便等特点，电机采用E级或B级绝缘，外壳防护等级为IP44，冷却方式为ICO141，额定频率为50Hz，额定电压为380V。竖轴驱动电机承载整个机械手的所有负载，需要功率较大，而机械手主要用于生产线夹持较轻便物体，综合考虑，竖轴选用Y2-63M2-2，功率250W，可满足生产需要。 横轴主要驱动横臂的左右运动，承载重量较小，选用Y2-63M1-2，功率180W，即可满足生产需要。电动机3主要用来控制机械手抓的加紧和放松，所承载负载最小，因此可选用Y2-63M1-4，功率120W。第四章 变频器变频技术是应交流电机无级调速的需要而诞生的。20世纪60年代以后，电力电子器件经历了SCR(晶闸管)、GTO(门极可关断晶闸管)、BJT(双极型功率晶体管)、MOSFET(金属氧化物场效应管)、SIT(静电感应晶体管)、SITH(静电感应晶闸管)、MGT(MOS控制晶体管)、MCT(MOS控制晶闸管)、IGBT(绝缘栅双极型晶体管)、HVIGBT(耐高压绝缘栅双极型晶闸管)的发展过程，器件的更新促进了电力电子变换技术的不断发展。20世纪70年代开始，脉宽调制变压变频(PWMVVVF)调速研究引起了人们的高度重视。20世纪80年代，作为变频技术核心的PWM模式优化问题吸引着人们的浓厚兴趣，并得出诸多优化模式，其中以鞍形波PWM模式效果最佳。20世纪80年代后半期开始，美、日、德、英等发达国家的VVVF变频器已投入市场并获得了广泛应用。 4.1变频器的构成异步电动机用变频器调速运转时的结构图如图4-1所示。通常由变频器主电路（IGBT、BJT、或GTO做逆变元件）给异步电动机提供调压调频电源。此电源输出的电压或电源及频率，由控制回路指令进行控制。而控制指令则根据外部的运转指令进行运算获得。对于需要精密速度或快速响应的场合，运算还应包含由变频器主电路和传动系统检测出来的信号和保护电路信号，即防止因变频器主电路的过电压，过电流引起的损坏外就，还应保护异步电动机及传动系统等。图4-1 变频器的构成 图4-2 典型的电压型逆变器一例主电路给异步电动机提供调速调压调频电源的电力变换部分，称为主电路。图4-2示出了典型的电压逆变器的例子，其住电路由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在整流和逆变时产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。另外，异步电动机需要制动时，有时需附加“制动回路”。 1整流器 最近大量使用的是二极管的变流器，如图4-2所示，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变器，由于其功率方向可逆，可以进行再生运转。2平波回路在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路的构成器件有余量，可以省去电感采用简单的平波电路。3逆变器同整流器相反，逆变器的作用是将直流功率变换为所要求频率的交流功率，根据PWM控制信号使6个开关器件导通、关断，就可以得到三相频率相同的交流输出。4制动电路异步电动机在再生制动区域使用时（转差率为负），再生能量储存于平波回路电容器中，使直流电压升高。一般说来，由机械系统（含电动机）惯量积蓄的能量比电容能储存的能量大，需要快速制动时，可用逆变器向电源反馈或设置制动回路（开关和电阻）把再生功率消耗掉，以免直流电路电压升高。控制电路给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，称为控制电路。如图4-1所示，控制电路由以下电路组成，频率、电压的“运算电路”，主电路的“电压/电流检测电路”，电动机的“速度检测电路”，将运算电路的控制回路信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”。在图4-1点划线内，仅以控制A部分构成控制电路时，无速度检测电路，为开环控制。在控制电路B部分增加了速度检测电路，即增加了速度指令，可以对异步电动机的速度进行控制更精确的闭环控制。控制电路主要包括：1运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。2电压/电流检测电路与主回路电位隔离，检测电压、电流等。3驱动电路为驱动主电路器件的电路。它使主电路器件导通、关断。4速度检测电路以装在异步电动机轴上的速度检测器（TG、PLG等）的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。5保护电路检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。保护回路主要包括：（1） 逆变器保护1）瞬时过电流保护。由于逆变器负载侧短路等，流过逆变器器件的电流达到异常值（超过容许值）时，瞬时停止逆变器运转，切断电流。变流器的输出电流达到异常值，也同样停止逆变器运转。2）过载保护。逆变器输出电流超过额定值，且持续通达规定的时间以上，为了防止逆变器期间、线路等损坏要停止运转。恰当的保护需要反时限特性，采用热继电器或者电子热保护（使用电子电路）。过负载是由于负载的GD（惯性）过大或因负载过大使电机堵转而产生的。3）再生过电压保护。采用逆变器使电动机快速时，由于再生功率直流电路电压将升高，有时超过容许值。可以采取停止逆变器运转或快速减速的办法，防止过电压。4）瞬时停电保护。对于数毫秒以内的瞬时停电，控制电路工作正常。但瞬时停电时间在10s以上时，通常会使控制电路误动作，主电路也不能供电，所以检出后使逆变器停止工作。5）接地过电流保护。逆变器负载侧接地设计，为了保护逆变器，有时要有接地过电流保护功能。但为了确保人身安全，需要装设漏电断路器。6）冷却风机异常。有冷却风机的装置，当风机异常时装置内的温度将上升。因此采用风机热继电器或器件散热片传感器，检出异常后停止逆变器。（2）异步电动机的保护1）过载保护。过载检出装置与逆变器保护共用，但考虑低速运转的过热时，在异步电动机内埋入温度检出器，或者利用装在逆变器内的电子热保护来检出过热。动作频繁时，可以考虑减轻电动机负载、增加电动机及逆变器容量等。2）超频（超速）保护。逆变器的输出频率或者异步电动机的速度超过规定值时，逆变器停止运转。（3）其他保护 1）防止失速过电流。急加速时，如果异步电动机跟踪迟缓，则过电流保护电路动作，运转就不能继续进行（失速），所以，在负载电流 减小之前要进行控制，抑制频率上升或使频率下降。对于 恒速运转中的过电流，也进行同样的控制。2）防止失速再生电压。减速时产生的再生能量使主电路直流电压上升，为了防止再生过电压保护电路动作，在直流电压下降之前要进行控制，抑制频率下降，防止失速再生过压。4.2 变频器的分类和控制方式变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。变频器中常用的控制方式1 非智能控制方式在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。(1) V/f控制 V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。(2) 转差频率控制转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。这种控制方式，在控制系统中需要安装速度传感器，有时还加有电流反馈，对频率和电流进行控制，因此，这是一种闭环控制方式，可以使变频器具有良好的稳定性，并对急速的加减速和负载变动有良好的响
