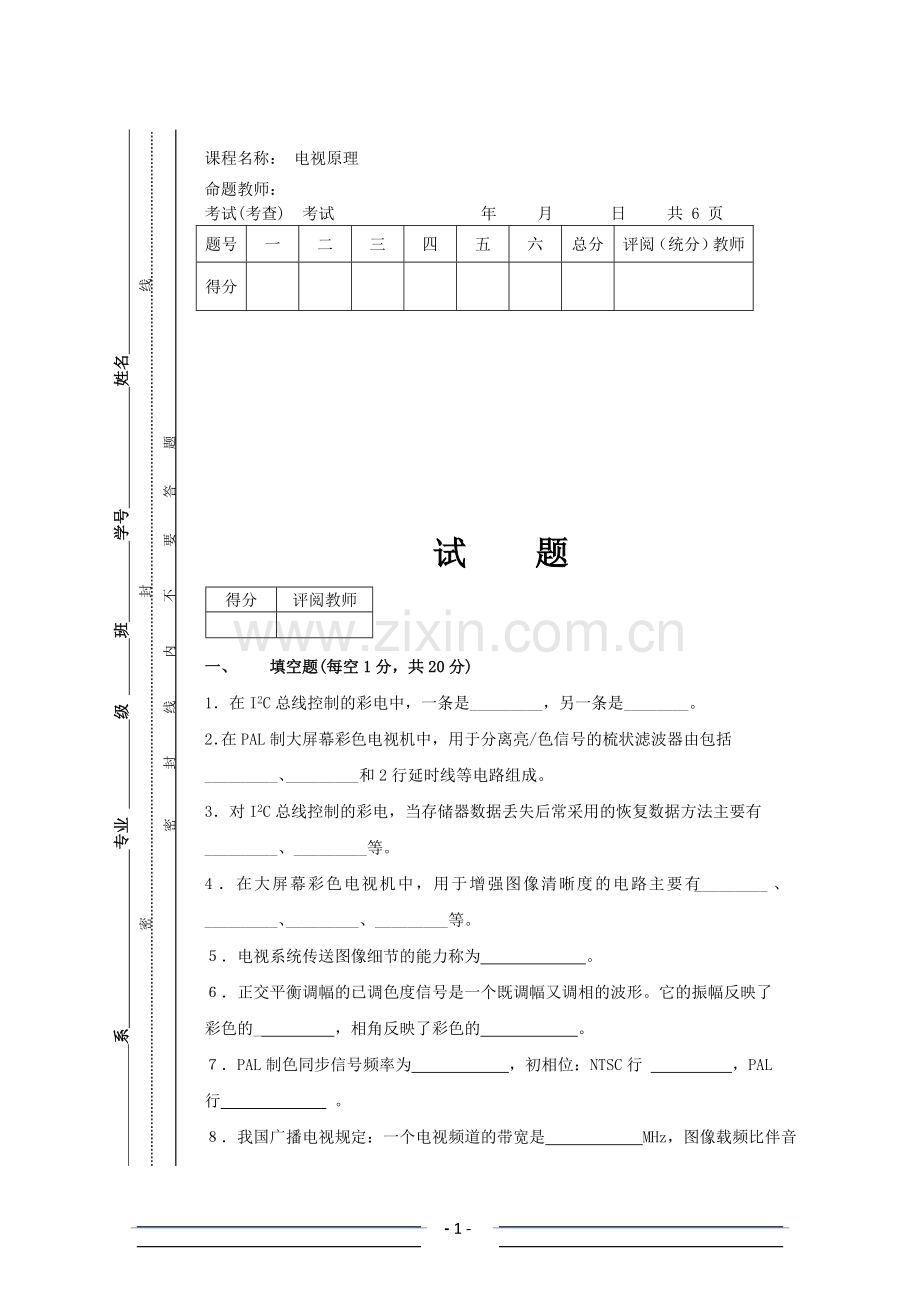

课程名称： 电视原理
命题教师：
考试(考查) 考试 年 月 日 共 6 页
题号
一
二
三
四
五
六
总分
评阅（统分）教师
得分

试 题
得分
评阅教师

一、 填空题(每空1分，共20分)
1．在I2C总线控制的彩电中，一条是_________，另一条是________。
2．在PAL制大屏幕彩色电视机中，用于分离亮/色信号的梳状滤波器由包括_________、_________和2行延时线等电路组成。
3．对I2C总线控制的彩电，当存储器数据丢失后常采用的恢复数据方法主要有_________、_________等。
4．在大屏幕彩色电视机中，用于增强图像清晰度的电路主要有_________、_________、_________、_________等。
５．电视系统传送图像细节的能力称为 。
６．正交平衡调幅的已调色度信号是一个既调幅又调相的波形。它的振幅反映了彩色的_ ，相角反映了彩色的 。
７．PAL制色同步信号频率为 ，初相位：NTSC行 ，PAL行 。
８．我国广播电视规定：一个电视频道的带宽是 MHz，图像载频比伴音载频 (高/低) MHz；接收机相应的本振频率总比图像载频高 MHz。

得分
评阅教师

二、名词解释(每小题2分，共10分)
1.亮度
2.PAL制
3.平衡调幅
4.IF·AGC
5.AFC

得分
评阅教师

三、判断题(判断下列各小题，正确的在题后括号内打“√”，错的打“╳”。每小题1分，共10分)
1．I2C总线上传送的数据是单向的。 （ ）
2．I2C总线中的数据总线SDA的主要作用是来传送指令和回答执行情况。 （ ）
3．采用逐行扫描技术可以提高图像的亮度。 （ ）
4．大屏幕电视机中亮度与色度信号间的分离方法是采用梳状滤波器。（ ）
5．解决场上下枕形失真的方法是在场扫描正程叠加上场频抛物波电压。（ ）
6．显像管越接近于平面，行的延伸性失真就越小。（ ）
7．大屏幕荧光屏上荫罩上相邻孔之间的节距与普通电视机相比更大了。（ ）
8．在大屏幕电视机中都设有枕形光栅失真校正电路。（ ）
9．A/D和D/A转换器是动态梳状滤波器的重要组成部分。（ ）
10．通过改变电子束扫描的电流大小也可以起到轮廓补偿的作用。（ ）
得分
评阅教师

四、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共20分)
系 专业 级 班 学号 姓名
密 封 线
密 封 线 内 不 要 答 题
1.彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用( )的方式。
A.幅度分离 B.宽度分离 C.频率分离 D.时间分离
2. 彩色电视机色度通道中，Fu、Fv信号的分离采用的是( )的方式。
A.时间分离 B.频率分离
C.相位分离 D.频率与相位双重分离
3.PAL制采用的传输信号是( )
A.R.G.B. B.Y、R-Y、B-Y C.Y、R-Y、G-Y D.Y、I、Q
4.根据三基色原理，自然界中绝大多数彩色均可由R、G、B三种基色光混合而成，合成光的亮度等于( )
A.各基色亮度之和 B.各基色亮度之比例
C.三基色中最高亮度 D.三基色中最低亮度
5.高频调谐器由以下几部分组成，请问哪一个是错的( )
A.输入回路 B.高频放大器 C.本振器与混频器 D.同步检波器
6.一台彩色电视机出现行、场均不同步的故障现象，请问故障部位是( )
A.行AFC电路 B.宽度分离电路 C.钳位电路 D.同步分离电路
7.中频通道TA7607集成电路的输出信号是( )
A.射频图像信号与伴音信号
B.38MHz中频图像信号与31.5MHz伴音中频信号
C.视频彩色全电视信号与6.5MHz伴音中频信号
D.视频彩色全电视信号与伴音音频信号
8. 彩色全电视信号由亮度信号、色度信号、复合同步信号、复合消隐信号以及( )组成。
A.色同步信号 B.伴音信号 C.三基色信号 D.开槽脉冲与均衡脉冲
9、PAL制载波的选择原则是（ ）。
A、1/4行频间置 B、1/4行频间置+25Hz
C、1/2行频间置 D、1/2行频间置+25Hz
10. 场输出级的负载(场扫描线圈)是( )性质的。
A.纯电感 B.纯电阻 C.纯电容 D.电感和电阻

得分
评阅教师

五、问答题(每小题8分，共24分)
1、何谓“兼容”?为实现黑白与彩色电视兼容，彩色电视必须满足哪些基本要求?

2、.①人眼所看到的物体颜色与哪些因素有关?
②当标准白光源照射某物体，物体呈现紫色；若改用绿光照射时，试问它呈何种颜色?

3、下图是梳状滤波器的功能方框图，试回答：
①梳状滤波器在彩电中的功能；
②方框图中DL的精确延时时间；
③分别推导出相加器和相减器的输出信号数学表达式。

系 专业 级 班 学号 姓名
密 封 线
密 封 线 内 不 要 答 题

六、分析题（共16分）
1、（10分）根据下图说明电子调谐原理，并说明为什么VHF调谐器要分波段调谐?

2、（6分）光栅只有一条水平亮线，分析故障原因。
