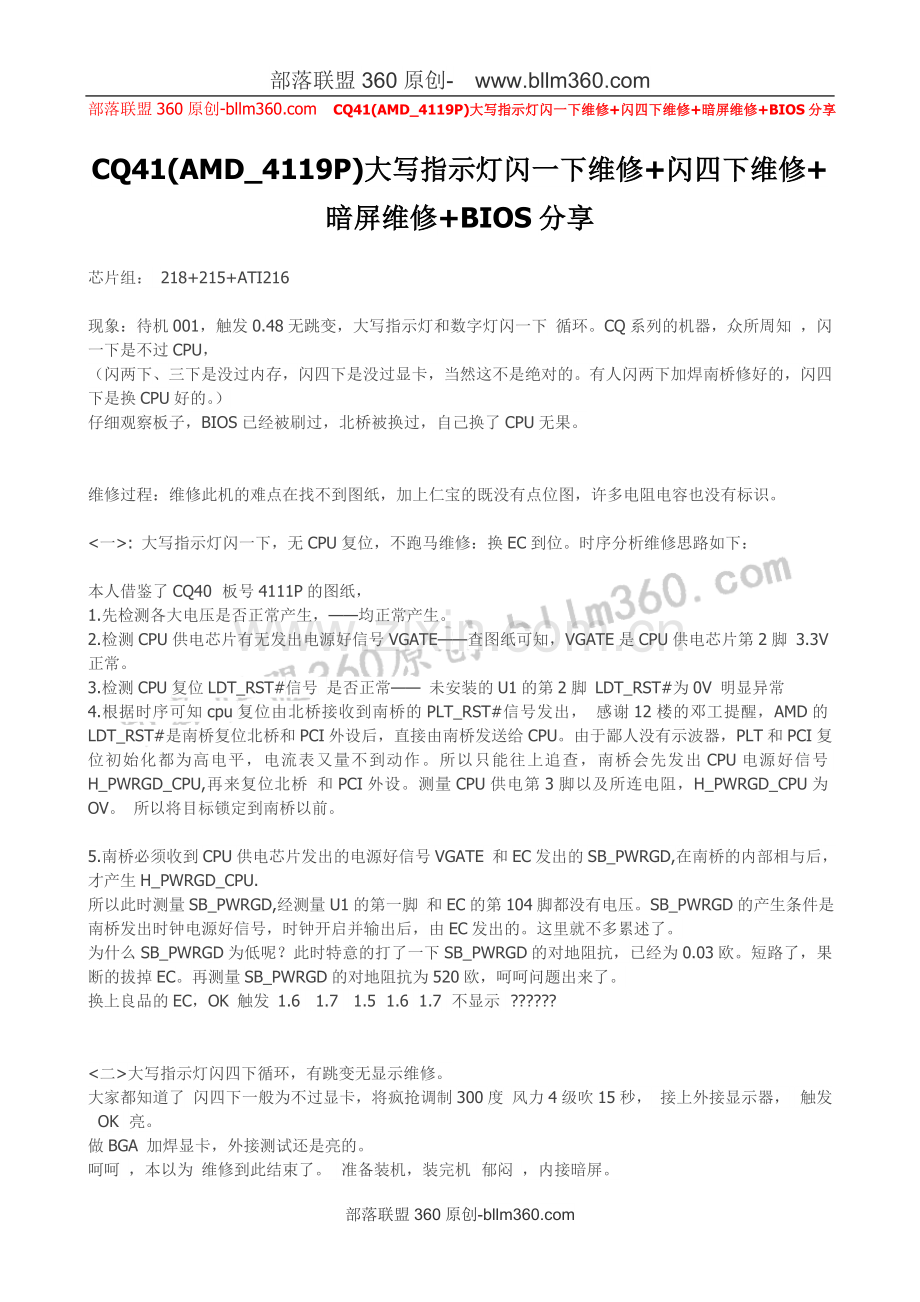

部落联盟360原创- CQ41(AMD_4119P)大写指示灯闪一下维修+闪四下维修+暗屏维修+BIOS分享
CQ41(AMD_4119P)大写指示灯闪一下维修+闪四下维修+暗屏维修+BIOS分享
芯片组: 218+215+ATI216
现象:待机001,触发0.48无跳变,大写指示灯和数字灯闪一下 循环。CQ系列的机器,众所周知 ,闪一下是不过CPU,
(闪两下、三下是没过内存,闪四下是没过显卡,当然这不是绝对的。有人闪两下加焊南桥修好的,闪四下是换CPU好的。)
仔细观察板子,BIOS已经被刷过,北桥被换过,自己换了CPU无果。
维修过程:维修此机的难点在找不到图纸,加上仁宝的既没有点位图,许多电阻电容也没有标识。
<一>: 大写指示灯闪一下,无CPU复位,不跑马维修:换EC到位。时序分析维修思路如下:
本人借鉴了CQ40 板号4111P的图纸,
1.先检测各大电压是否正常产生,——均正常产生。
2.检测CPU供电芯片有无发出电源好信号VGATE——查图纸可知,VGATE是CPU供电芯片第2脚 3.3V正常。
3.检测CPU复位LDT_RST#信号 是否正常—— 未安装的U1的第2脚 LDT_RST#为0V 明显异常
4.根据时序可知cpu复位由北桥接收到南桥的PLT_RST#信号发出, 感谢12楼的邓工提醒,AMD的LDT_RST#是南桥复位北桥和PCI外设后,直接由南桥发送给CPU。由于鄙人没有示波器,PLT和PCI复位初始化都为高电平,电流表又量不到动作。所以只能往上追查,南桥会先发出CPU电源好信号H_PWRGD_CPU,再来复位北桥 和PCI外设。测量CPU供电第3脚以及所连电阻,H_PWRGD_CPU为OV。 所以将目标锁定到南桥以前。
5.南桥必须收到CPU供电芯片发出的电源好信号VGATE 和EC发出的SB_PWRGD,在南桥的内部相与后,才产生H_PWRGD_CPU.
所以此时测量SB_PWRGD,经测量U1的第一脚 和EC的第104脚都没有电压。SB_PWRGD的产生条件是南桥发出时钟电源好信号,时钟开启并输出后,由EC发出的。这里就不多累述了。
为什么SB_PWRGD为低呢?此时特意的打了一下SB_PWRGD的对地阻抗,已经为0.03欧。短路了,果断的拔掉EC。再测量SB_PWRGD的对地阻抗为520欧,呵呵问题出来了。
换上良品的EC,OK 触发 1.6 1.7 1.5 1.6 1.7 不显示 ??????
<二>大写指示灯闪四下循环,有跳变无显示维修。
大家都知道了 闪四下一般为不过显卡,将疯抢调制300度 风力4级吹15秒, 接上外接显示器, 触发 OK 亮。
做BGA 加焊显卡,外接测试还是亮的。
呵呵 ,本以为 维修到此结束了。 准备装机,装完机 郁闷 ,内接暗屏。

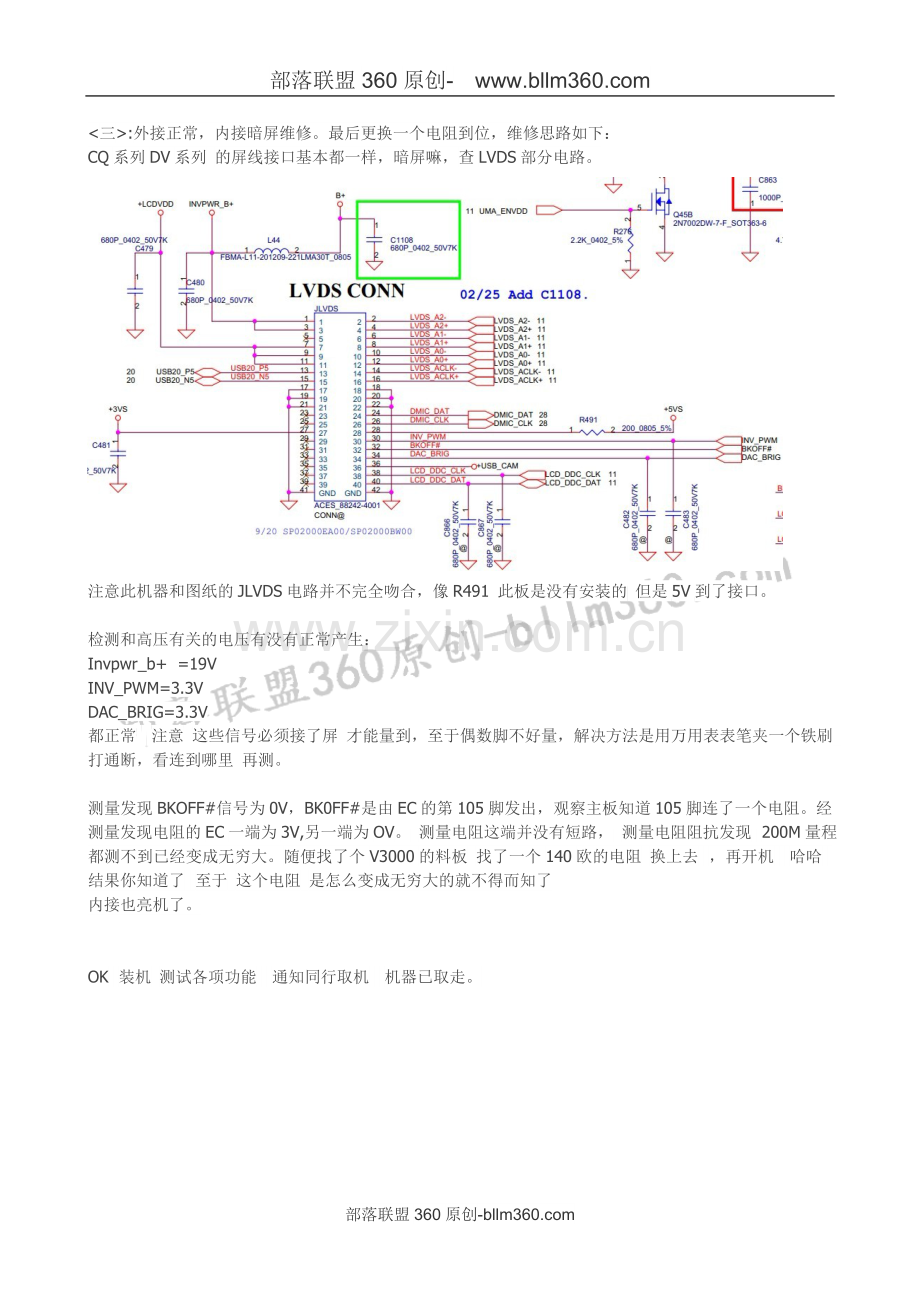

<三>:外接正常,内接暗屏维修。最后更换一个电阻到位,维修思路如下:
CQ系列DV系列 的屏线接口基本都一样,暗屏嘛,查LVDS部分电路。
注意此机器和图纸的JLVDS电路并不完全吻合,像R491 此板是没有安装的 但是5V到了接口。
检测和高压有关的电压有没有正常产生:
Invpwr_b+ =19V
INV_PWM=3.3V
DAC_BRIG=3.3V
都正常 注意 这些信号必须接了屏 才能量到,至于偶数脚不好量,解决方法是用万用表表笔夹一个铁刷 打通断,看连到哪里 再测。
测量发现BKOFF#信号为0V,BK0FF#是由EC的第105脚发出,观察主板知道105脚连了一个电阻。经测量发现电阻的EC一端为3V,另一端为OV。 测量电阻这端并没有短路, 测量电阻阻抗发现 200M量程都测不到已经变成无穷大。随便找了个V3000的料板 找了一个140欧的电阻 换上去 ,再开机 哈哈 结果你知道了 至于 这个电阻 是怎么变成无穷大的就不得而知了
内接也亮机了。
OK 装机 测试各项功能 通知同行取机 机器已取走。
