【IT168 维修技巧】前一段时间爱普生推出了一系列的ME 三代产品，其中有一款ME 300，现在的价格已经低于之前非常受欢迎的ME 200，难免会有ME 200的用户郁闷一阵子，不过郁闷也没办法了，这都是题外话。我们今天给大家带来了一个ME200更换搓纸轮——也就是拆机的图文流程，大家一起来观摩吧。
　　首先我们要观察一下这个机器，向后敲开数据线接口处的盖子。

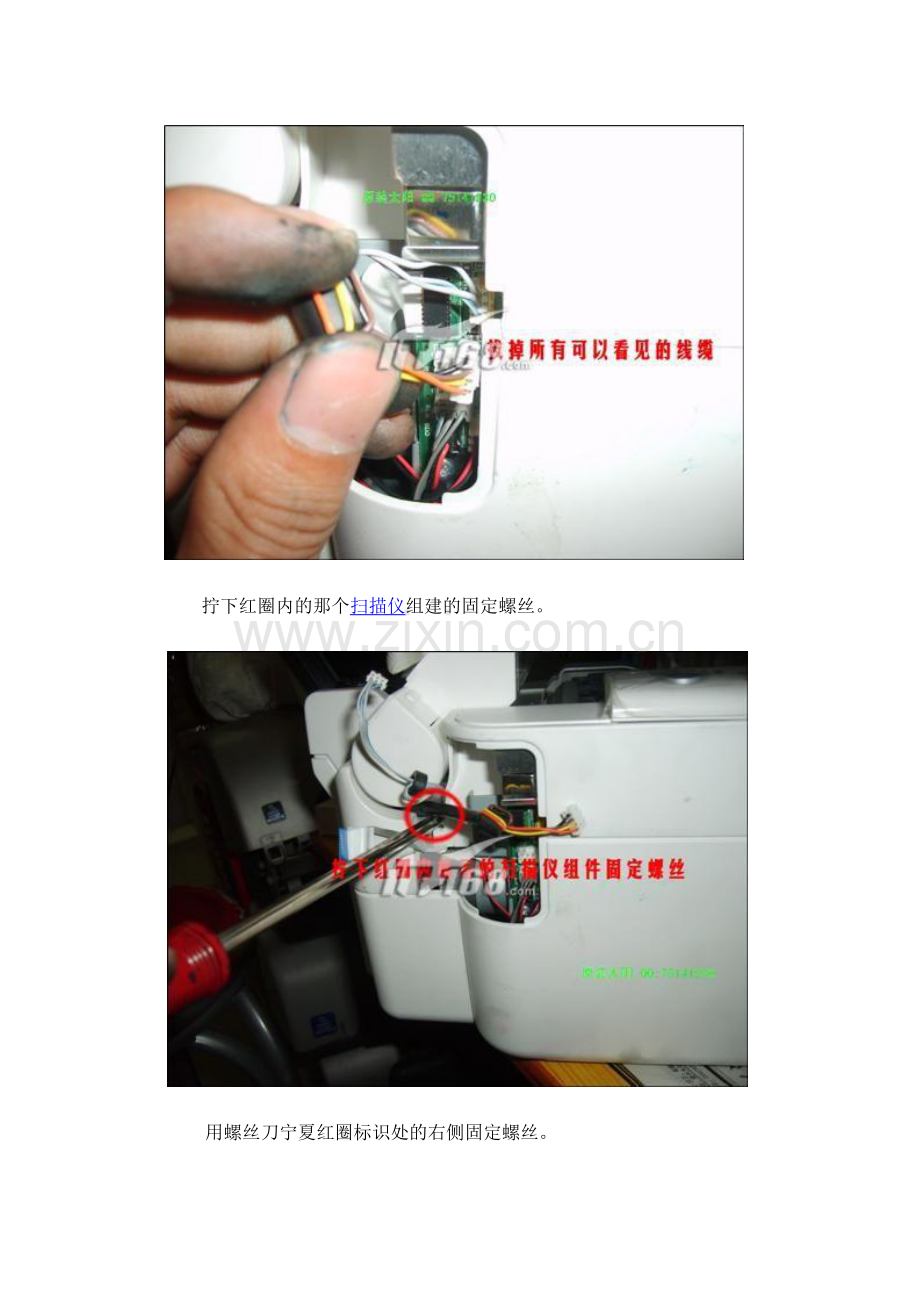

　　敲开之后拿掉所有可以看得见的线缆。

　　拧下红圈内的那个扫描仪组建的固定螺丝。

　　用螺丝刀宁夏红圈标识处的右侧固定螺丝。

我们把这几个螺丝全部拧下来，并且拔下所有线缆之后，轻轻用手向上提起，就可以把扫描组件全部拿下来了，这样我们就拆除了ME200的扫描组件。

　　看看拆除扫描组件之后的样子。

　　拧出下图中红圈所标识处的四个螺丝。

　　下图中红圈标识处的地方有一个和上盖连接的卡子，用平口螺丝刀伸进去向上撬起，然后向箭头方向推动，就可以拆下控制面板了。

　　取下面板之后，用螺丝刀拆除下图圆圈标识处的螺丝，就可以把打印部分的机壳完全拆除下来了。

　　轻轻掀开并取下打印部分的上壳。

　　拆除下图中红圈标注处的螺丝，就可以拆除主板。

　　基本上差不多快拆完了，我们只需要把下图中红圈处的四个螺丝拆下，就可以提起整个打印机架了。

途中的四个方位不知道大家看得清楚吗？拆掉这四个螺丝，把拖纸板从机器上拆下来。

　　用平口的螺丝刀轻轻撬动红圈标识的两个卡口，轻轻的把搓纸轮驱动杆拿下来。

　　OK，这回大家都知道怎么办了，暴力拆解轮皮，换上新的轮皮就行了。

　　如果大家还有什么别的问题，欢迎登录IT168办公论坛——OA急救站询问。
