北京欣易晨科技发展有限公司

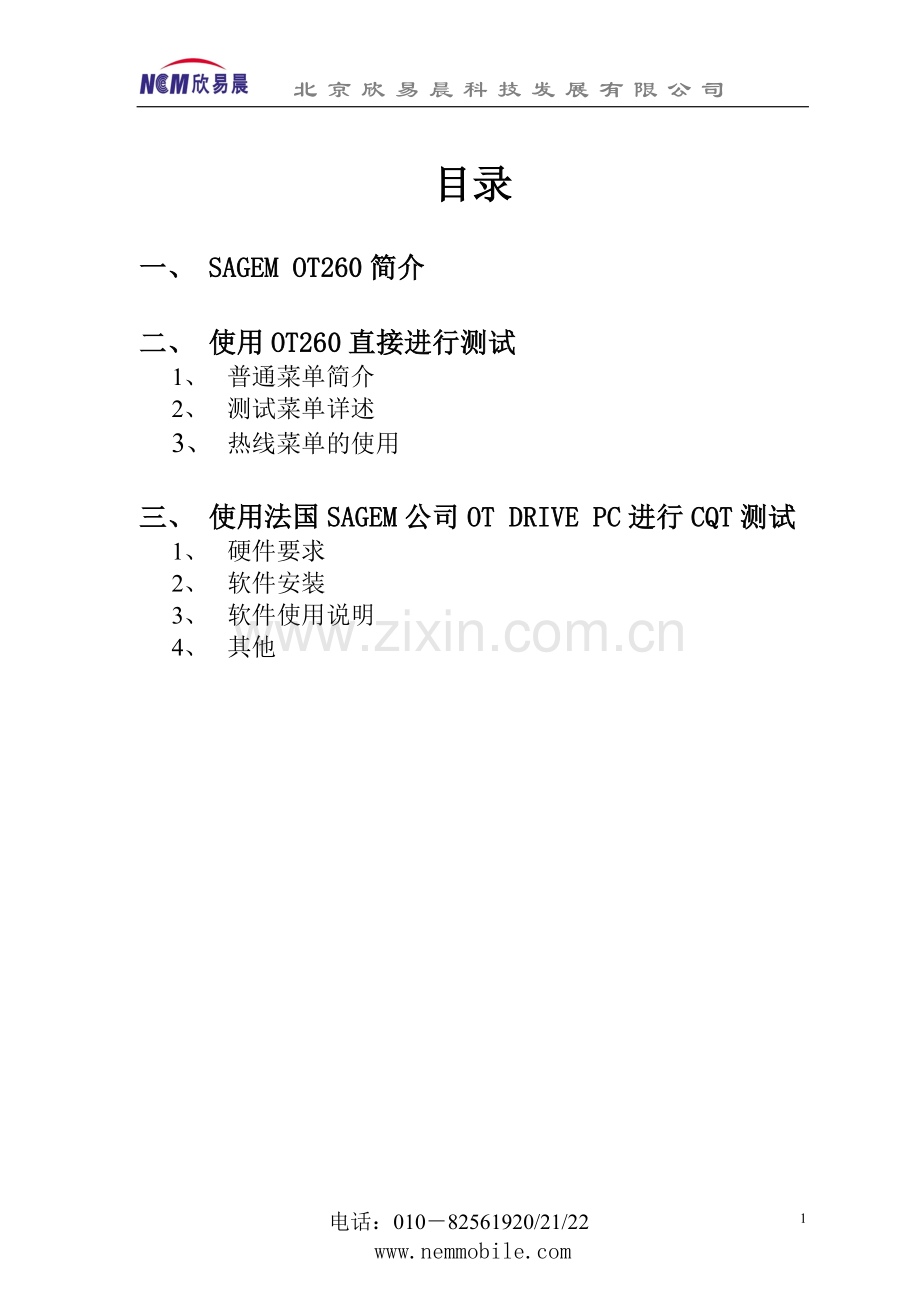

目录
一、 SAGEM OT260简介
二、 使用OT260直接进行测试
1、 普通菜单简介
2、 测试菜单详述
3、 热线菜单的使用
三、 使用法国SAGEM公司OT DRIVE PC进行CQT测试
1、 硬件要求
2、 软件安装
3、 软件使用说明
4、 其他
一、SAGEM OT260简介
SAGEM OT260是一种可实时显示移动通信网络服务小区和6个相邻小区数据的专用测试工具。使用者可根据具体情况，进行特定的测试，即对任一信道或任一网络参数进行测试。同时，可通过接口与PC机连接，使用分析软件对测试数据进行分析。
SAGEM OT260是网络运营管理者和网络维护人员日常必备的网络测试工具。SAGEM OT260用于GSM900和DCS1800网络测试。
二、使用OT260直接进行测试
1、普通菜单简介
实现操作按键：一直按特定键 ▼方
在其中经常用到的有以下几项：
a. 第2项短消息（Messages）
b.第7项手机设置（Controls）
例如振铃、屏幕显示、选择语言、呼叫设置、设置日期、省电等都在此项设置中。
c.除此之外，还有就是第四项Wap的使用，
另：Wap业务的设置已在另外的操作说明中单项列出，请参考。
d.在第6项中可以记录日程安排
另外闹钟、汇率转换、计算器的使用都在此项中。
详情请查阅MyX-6 English.pdf 文档
下面是SAGEM OT260 网络测试操作步骤：
2、测试菜单详述
操作按键：按特定键 ▲，进入测试菜单,它显示OT260的测试界面：
点击“选择”进入各个测试菜单：
TEST TOOL 1 Trace(跟踪信息)
2 Forcing（强制功能）
3 Scaning (扫频功能)
4 Trace storage (跟踪信息存储)
5 Info&Settings (设置功能)
若需退出主菜单，按‘C’键
进入主菜单以后， 按▲键或▼键，可选择某一项功能
注释：☆ 在测试菜单中，ACTIVE表示该项功能被激活，IN ACTIVE表
示某项功能没有被激活。同时OT260执行GSM建议书规定。
☆ GSM900信道号： 从1到124
DCS1800信道号：从512到885
*请以原版英文说明书为准，中文版仅供参考
☆ “ - - -” 表示无相关信息
下面将对各项测试菜单进行说明：
在主菜单下点击‘select’，进入菜单1：Trace
菜单1：Trace(跟踪信息)
QOS info
Trace C/I （JY3Bl版本以上具有的功能）
Network
菜单1.1 GSM:
菜单1.1.1 NETWORK（网络数据）
这个功能用于显示从服务小区和相邻小区接收到的空闲和通话方式下的主要参数。你可以在屏幕上键入远端电话号码和“通话键”进行拨号呼叫，然后自动回到跟踪屏幕上来。你也可以按“通话键”用来呼叫最后的远端电话号码。
IDLE ★空闲方式下：①服务小区网络数据
②相邻6个小区网络数据
DEDICATED ★通话方式下：①服务小区网络数据
②相邻6个小区网络数据
在通话方式下，配合此菜单使用，还可进行跟踪测试。即呼叫任一电话号码，可以在屏幕上显示出服务小区和相邻小区的网络数据。
不论是服务小区还是相邻6个小区，每一个小区都有两屏数据，因此共有14个可选屏，使用▲键或▼键进行上一屏或下一屏的转换。
在这些屏幕上，按‘OK’键可显示附加屏幕的内容。
由于接收条件差不能显示有关网络数据时，该项数据值用---表示。
在无通话时，在主菜单下，按‘2’即进入NETWORK功能：
★ 空闲方式下：①服务小区网络数据
CH××
TS×× BA ×× ×.×
BSIC×× TX： ×× ××/××
RX ×× C1×× C2：××
RM ×× CI×××
LAI ××× ×× ××××
屏幕显示：
这两屏显示空闲方式下服务小区的下列数据：
CH：
射频信道号（在空闲方式下为BCCH）
TS：0到7
当前占用时隙（在空闲方式下BCCH＝0）
BA：nm x.y
BA 表中单元数
nm 1到32
配置在BCCH和PCH的CCCH值
x 2到9
y 0,1,2,4,或6
BS_PA_MFRMS_2当前值
控制信道当前值
BSIC：ab
服务小区基站识别码
a 0到7
b 0到7
运营公司代码
小区色码
TX：
手机发射功率
cd/md：
cd
md
下行信令计数值
下行信令计数值
下行信令最大计数值
RX：-110到 -11dBm
服务小区BCCH接收电平值
C1 ：-92到 +127
服务小区标准C1值
C2：-92到+127
服务小区标准C2值
RM：-110到 -46dBm
最小接收门限电平值
CI：abcd
小区识别码,4个16位进制
LAI：abc de fghij
地区识别码
abc
de
fghij
国家代码，用3位数表示
运营公司代码，用2位数表示
地区代码，用5位数表示
CRH × CRO××
PY ×× TMP××
GPRS No
RA COL ××
按▼键，屏幕显示：
☆该屏显示在有GPRS 功能的服务小区下的小区重选参数
★空闲方式下：②相邻6个小区网络数据
NEIGHBOURING CELL×
BCCH××
FN××
BSIC×× TX×
RX×× C1×× C2××
RM：×× QBO××
按 键，屏幕显示：
这两屏显示如下数据
NEIGHBOURING CELL：1到6
相邻小区号码
CH：
相邻小区射频信道号
FN：+abcdefg
服务小区和相邻小区帧偏移
BSIC：ab
a 0到7
b 0到7
相邻小区基站识别码
运营公司代码
小区色码
TX：
手机发射功率值
RX：-110到 -11dBm
相邻小区BCCH接收电平值
C1 ：-92到 +127
相邻小区标准C1
C2 ：-92到 +127
相邻小区标准C2值
RM：-110到 -46dBm
相邻小区最小接收门限电平值
QBO：+hijk
相邻小区和服务小区1/4bit偏移值
再按 键，屏幕显示：
NEIGHBOURING CELL×
CRH × CRO××
PY ×× TMP××
GPRS No
RA COL ××
☆该屏显示在有GPRS 功能的服务小区下的小区重选参数
当通话（向外拨号呼叫、接收呼叫两种状态）时，
★通话方式下：①服务小区网络数据
按▼ 键，屏幕显示：
SERVING CELL
CH××
TS× TA×× DTX××
BSIC×× PL×× ×/×
RX×× RQ×× SDCCH
RXBCCH×× CI××
RFBCCH××
该屏显示在通话方式下服务小区的数据 ：
CH：或HP：
当前射频信道号(在IDLE模式下，射频信道用BCCH表示)，当网络使用了跳频技术时，信道用HP表示
TS：0到7
当前占用时隙号
PL：TX到15
当前功率电平值
SD/TC
当前信道类型
TA：0到63
RX：-110到-11dBm
当前TA值
服务小区的接收电平值
RQ： 0到7
接收质量
cr/mr
cr:
mr:
链路超时值
当前值
最大值
DTX：Y或N
呼叫通话属非连续发射模式用Y，否则用N
RFBCCH：
当前小区BCCH所使用的射频信道号
RXBCCH：-110到-11
在通话时，服务小区BCCH的接收电平值以dBm为单位
BSIC：ab
a 0到7
b 0到7
服务小区基站识别码
运营公司代码
小区色码
CI：abcde
小区识别码，5位十进制数
继续向下翻页，可连续显示通话方式下相邻6个小区的网络技术参数，每两屏显示一个邻区的参数。
★通话方式下，②相邻6个小区网络数据
NEIGHBOURING CELL×
BCCH ×× FN××××
BSIC ×× QBO××××
RX××
屏幕显示：
数据表示内容如下：
NEIGHBOURING CELL： 1到6
CH：
相邻小区号码
相邻小区射频BCCH信道号
RX： -110到-11dBm
BSIC： ab
a 0到7
b 0到7
相邻小区接收电平值
相邻小区基站识别码
运营公司代码
小区色码
FN：＋abcdefg
QBO：＋hijk
相邻小区与服务小区的帧偏移
相邻小区1/4bit偏移值
通话方式下，第8和第9屏：
FREQ. HOPPING1/1
×××× ×××× ×××× ××××
×××× ×××× ×××× ××××
×××× ×××× ×××× ××××
×××× ×××× ×××× ××××
FREQUENCY MODE
MAIO ××
HSN××
MODE random
FREQ NB××
这两屏给出通话方式下跳频的相关参数
网络综合屏
从14个浏览屏中按“OK” 键，显示一个网络综合屏，回到浏览屏显示按“C”键。
在综合屏中，第一行是关于服务小区的信息，下面六行是六个相邻小区的信息。
综合屏显示BCCH,Rx Level,BSIC的参数。
S 0017 –63 52 +34 +52
1 0089 -75 51 +27 +23
2 0077 -86 52 +24 +12
3 0123 -89 53 +23 +27
4 0027 -103 53 +27 +12
5 0066 -106 52 +12 +27
6 0124 -106 54 +23 +34
菜单1.1.2 QOS info
此菜单包括4项计数功能：
FER (帧错率)
T3212
Retrans
用百分数表示最后4个测量周期的语音丢失率
显示链路超时值，最大重复计数器和计数器T3212的当前值及最大值。范围是1到255
Handover Counter
EFR
显示成功及尝试越区切换的次数
显示是否激活增强型全速率
菜单1.1.3 C/I
此菜单中可以显示参数RF、RxLev、C/I、TS等
菜单2：Forcing（强制功能）
此菜单将各功能分成三组来实现，如下所示，按左右箭头来实现：
<Cell control> <Radio> <Codec>
BCCH Band Triband EFR
Reselection Power Class AMR
Forcing Negative C1 Pref.codec
Cell Bar Access
Handover
Set BCCH
用于锁定BCCH，
注：RF Measurement，RF Scaning , BCCH S caning功能不能同时使用
Set Handover
该功能用于在一个小区激活或禁止越区切换。
对于激活的越区转换有两个选择项：
单个越区转换或周期性越区转换
Cell Bar Access
inactive
inverse
active
该功能可定义Cell＿bar＿access＿s的解释，并提供3种模式供选择：
标准模式( the mobile complies with GSM recommendation )
倒置模式( the mobile only camps on barred cells )
激活模式（the mobile camps on barred and non-barred cell ）
Negative C1
Set Power Class
Set Band
Cell Reselection
Set EFR
Set AMR
Pref.codec
该功能允许OT260当处在active状态，在C1小于0时，继续保留在小区里
定义OT260在900MHz频段的功率级别，可定义为2W (CLASS 4 )或0.8W ( CLASS 5)。在1800MHz频段可定义1W（CLASS 1）或0.25W(CLASS 2)
用于锁定OT260 在900Hz, 1800Hz, 或900Hz /1800Hz频段。在设定这个锁定之后，OT260被关闭。当OT260被重新开启时，该设定生效。
该功能用于激活和禁止小区重选。
该功能用于是否激活增强型全速率
该功能用于是否激活自适应多速率
该功能用于优先选择的语音编码方式
菜单3：Scaning (扫频功能)
RF profiles (JY3,Bh以上版本支持)
Scaning RF scaning
RF measurement
BCCH scaning
通过上下左右的箭头可选择任一扫描起点，通过“Set band”可选择GSM还是DCS。上下键增幅为1，左右键增幅50。
在此项设置中可以自定义多达60个分段扫频项目，例如:
user #1 :12—36 ; user #2 :50—96 等等，这样在进行扫频工作时就可以节约时间。
菜单4：Trace storage (跟踪信息存储)
这是OT200系列新增加的功能之一。
Records manager
Recording
Trace storage Marker
Memory
Setting
应用此功能可通过手机本身存储一定大小的文件，并可以通过3.11版本以上的OT DRIVE PC将数据进行后处理。同时支持地图功能，可以完成室内覆盖的测试（手机版本在JY3Bg以上的可对层1、层3、MM信息以及Scanning进行存储，详情请参照后面的OT DRIVE PC介绍）。
菜单5：Infos&Settings (设置功能)
Auto-start Mode（JY3Bl版本以上具有的功能）
Infos&Settings Serial links setup
Serial link 1 speed
Mobile info
SIM info
RF profiles (JY3,Bh以上版本支持)
菜单5.1：在此项中设置串口的模式：Data、Trace.
菜单5.2：在此项中设置串口的速率。
菜单5.3：Mobile info
Auto-start Mode（JY3Bl版本以上具有的功能）
Serial links setup
Infos&Settings Serial link 1 speed
IMEI / Version
Mobile info
SIM info TMSI/ Ciphering
RF profiles
1. IMEI
显示 IMEI(国际移动台设备识别码) 、软件版本
2. TMSI/Ciphering
·TMSI 临时移动台识别码
·Ciphering GSM加密状态
·Algo GSM加密算法
菜单5.4：SIM info
KC information
Serial link 1 speed IMSI
Infos&Settings Serial links setup Loc.information
Mobile info BA list
SIM INFO Preferred Networks
RF profiles Prohibited Networks
Group ID 1
Group ID 2
Administration
KC information
可定义KC键
IMSI
提供IMSI（国际移动用户身份码）
Loc.informatoin
BA list
Preferred Networks
可定义地理位置信息
用于设置在SIM卡上的BA列表
提供显示并可设置优先网络清单
Prohibited Networks
设置禁止网络清单
Group ID 1
显示Group ID 1 ，用于鉴别一组特殊用途的SIM卡。
Group ID 2
显示Group ID 2 ，用于鉴别另一组特殊用途的SIM卡。
Administration
确定SIM卡是测试卡还是非测试卡
菜单5.5：RF profiles
默认的profiles为P-GSM900;E-GSM900;DCS-1800。
profiles设置同扫频功能
菜单5.6: Auto-start Mode
此项设置用于指定手机在充电的状态下是否开机。
3.热线菜单的使用
实现方法：按▼再按*
它主要是帮助我们检测手机硬件。
例如：查看电池状态、手机软件版本、震动器的好与坏、指示灯、液晶屏的好坏等。
三、使用法国SAGEM公司OT DRIVE PC进行CQT测试
1、 硬件要求
PII 350 64RAM以上
显示器分辨率800×600到1024×768
Windows95/98/2000/NT4.0/XP操作系统
2、 软件安装
安装程序在随机所带的OT CD-ROM中，点击Setup.exe按照提示进行，它默认的安装路径为C\Program Files\OT DRIVE PC
3、 软件使用说明
在开始程序中打开OT DRIVE PC，会弹出如下界面：
手机通过数据线与PC机的串口连接，手机的设置（主要是速率和串口）和软件的设置统一就可以了。
软件运行后，可根据用户的需要打开Trace窗口
例如：详细的服务小区和相邻小区网络参数
层2及层3显示窗口
MM 信息、RR信息
载干比的测试等
4、其他
OT Driver PC也可以实现数据的记录、回放以及生成简单的报表（Excel形式）
数据记录的实现方法：
当手机通过数据线与PC机的串口连接，软件被打开后，在file中激活recording或者直接点击快捷方式（磁盘的标识），这样界面的右下角出现红色的圆点标识recording激活。
如下图所示：
这样当断开连接时，软件会提醒存盘，给文件起名，这样文件以*.bin的格式被存储。
选择回放数据以及生成报表的实现方法：点击OT Driver PC软件中的file菜单下的replay或export to，选择所存储的文件。
界面如下所示：
点击export to后会弹出如下窗口：
选择源文件和目标路径以及所要导出的数据项。
软件除了trace跟踪之外还可以实现其他功能，例如扫频等
在此项中可以体现OT200系列的分段扫频功能
在OT DRIVE PC3.15.2版本以上还增加了Mapping function功能，具体如下：
通过Marker标记，可以轻松的完成室内测试。
以上是OT260及软件的中文简要介绍，至于其它更详尽的说明可参照OT DRIVE PC User Manual pdf 文档，或询问我公司技术人员。
