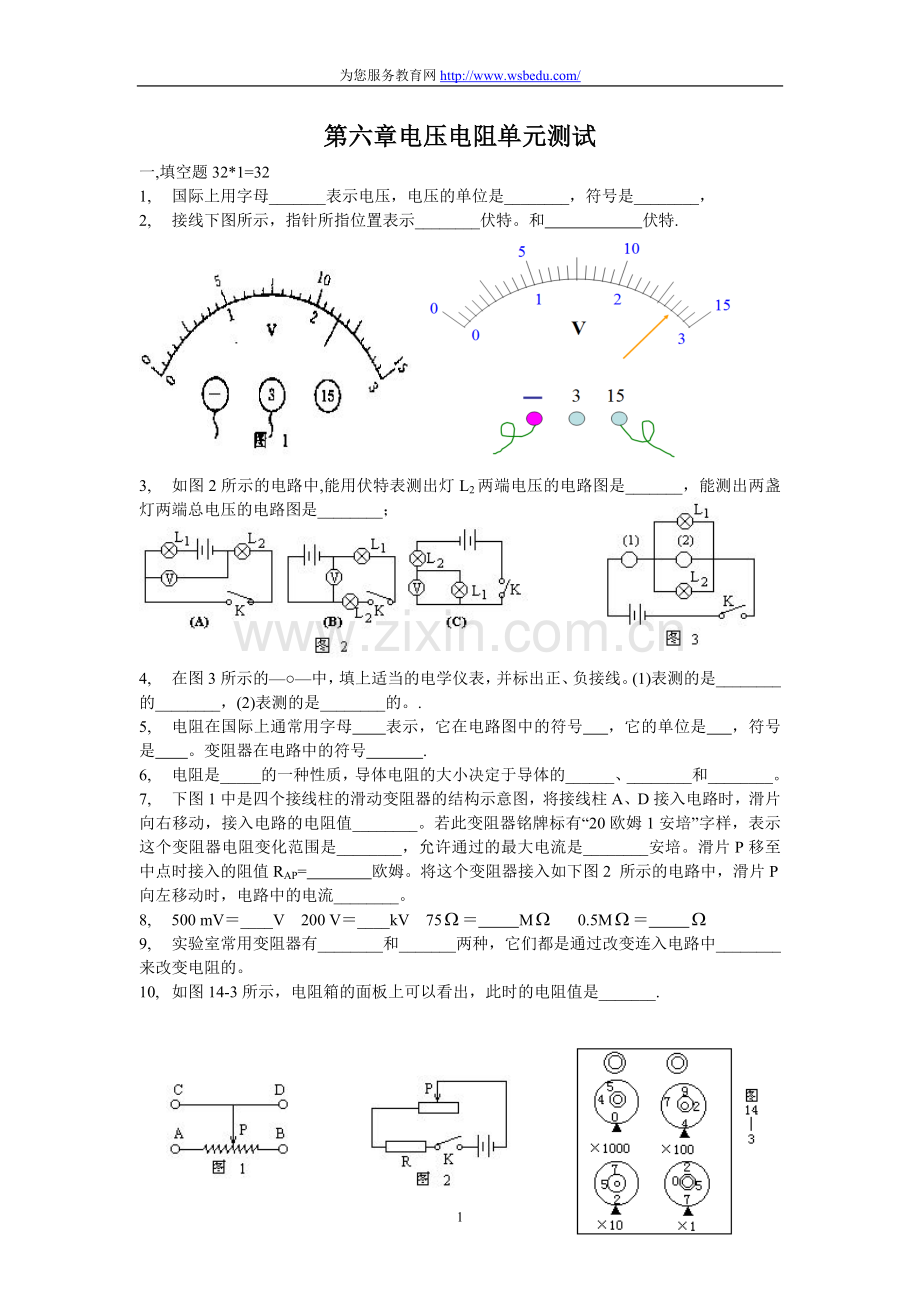

第六章电压电阻单元测试
一,填空题32*1=32
1, 国际上用字母_______表示电压，电压的单位是________，符号是________，
2, 接线下图所示，指针所指位置表示________伏特。和 伏特.

3, 如图2所示的电路中,能用伏特表测出灯L2两端电压的电路图是_______，能测出两盏灯两端总电压的电路图是________；

4, 在图3所示的—○—中，填上适当的电学仪表，并标出正、负接线。(1)表测的是________的________，(2)表测的是________的。.
5, 电阻在国际上通常用字母 表示，它在电路图中的符号 ，它的单位是 ，符号是 。变阻器在电路中的符号 .
6, 电阻是_____的一种性质，导体电阻的大小决定于导体的______、________和________。
7, 下图1中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的电阻值________。若此变阻器铭牌标有“20欧姆1安培”字样，表示这个变阻器电阻变化范围是________，允许通过的最大电流是________安培。滑片P移至中点时接入的阻值RAP= 欧姆。将这个变阻器接入如下图2 所示的电路中，滑片P向左移动时，电路中的电流________。
8, 500 mV＝____V 200 V＝____kV 75＝ M 0.5M＝
9, 实验室常用变阻器有________和_______两种，它们都是通过改变连入电路中________来改变电阻的。
10, 如图14-3所示，电阻箱的面板上可以看出，此时的电阻值是_______.

二,选择题7*5=35
1,在图所示的电路图中，能用电压表正确测出灯L1两端电压的是 ( )

2,关于导体的电阻说法错误的是　　　　　　　　　　　　　　　［　　］
A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小。
B.长短相同的铜导线，粗的导线比细的导线电阻小。
C.粗细相同的铝导线，长的导线比短的导线电阻大。
D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝导线的横截面积应和原来铜导线的横截面积一样。
3,在做“研究导体的电阻跟哪些因素有关”的实验时，提供了下表所示4根导线，则下
列说法正确的是（ ）
导线代号
甲
乙
丙
丁
长度(m)
1.0
1.0
0.5
1.0
横截面积(mm2)
0.8
1.0
1.2
0.8
材 料
镍铬
镍铬
镍铬
锰铜
A研究导体的电阻与长度的关系应选导线甲和丙
B.研究导体的电阻与横截面积关系时应选导线甲和乙
C.研究导体的电阻与横截面积关系时应选导线丙和丁
D.研究导体的电阻与材料的关系时应选导线乙和丁
4,如图14-1所示，当滑动变阻器滑片向右移动时，下列说法正确的是[ ]
A连入电路的电阻变小，电路中的电流变大。 B连入电路中的电阻变小，电路中电流变小。
C连入电路的电阻变大，电路中的电流变小。 D连入电路的电阻变大，电路中电流变大。

5,如图14-2所示，若要求滑动变阻器滑片P向右移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是[ ]
A、A和D B、C和B C、A和B D、B和D
6,如图7—2所示电路，在m、n两点间接—滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连人电路的方式应采用( )．
A．m接a，n接b B．m接d，n接b C,m接b，n接a D,m接c，n接d
7,如图7所示电路，如果滑片P向右移动，两表示数将（）
A．电压表示数变大，电流表示数变大 B．电压表示数不变，电流表示数变小
C．电压表示数变小，电流表示数不变 D．电压表示数不变，电流表示数变大
三,综合题6+19+8=33
1如图所示，分别使L1、L2灯串联和并联，请在圆圈中填上合适的电表．

2小铭做“用滑动变阻器来改变小灯泡两端的电压和通过灯泡的电流”实验，请帮他按照下列要求，用笔画线代替导线，把14-4元件连接起来。并在方框中画出相应的电路图。要求：（1）用电压表测小灯泡两端的电压（3.8V）（2）用电流表测小灯泡中通过的电流（0.5A）
（3）滑动变阻器的滑片向左移动时灯泡变暗（4）实验前，开关应_______（断开/闭合），滑片P应位于变阻器的________（左/右）端。

3在做“决定电阻大小的因素”实验时，为了便于研究，而采用控制变量法，即每次挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论．
(1)为了研究电阻是否与导体材料有关，应选用的两根导线____。
(2)为了研究电阻与导体的长度有关，应选用导线C和导线____。
(3)为了研究电阻与____的关系，应选用导线A和导线____。

附加题L考试后做:
1, 一节干电池的电压是________，一节铅蓄电池的电压是________。
2, 测量电路两端电压的仪表叫________，电路中的符号是________，要测量某部分电路两端的电压，必须把它跟这部分电路________起来，并 使电流从________接线柱流入，从________接线柱流出，还要注意被测电压不得超过它的________。
3, 实验室最常用的电压表有________个接线柱，________个量程。串联串联电路两端的总电压（U）________各部分电路两端的电压（U1和U2）之和，写成数学表达式是________________________
1,下列关于电压与电流的说法中，正确的是 ( )
A．因为导体中有大量的自由电荷，所以只要使导体构成通路，导体中就有电流
B．电路中只要有电压，就会有电流，因为电压是形成电流的原因
C．电压是形成电流的原因
D．以上说法都正确
2关于导体电阻的正确说法是　　　　　　　　　　　　　　　　　［　　］
A.因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零。
B.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小。
C.导体电阻是导体阻碍电流的性质，它的大小跟电压、电流强度的大小都没有关系。
D.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大
3一根铝导线电阻是R，要使连入电路中的导线电阻变大，可采取　 　　　［　　］
A.将这根铝导线拉长后接入电路中
B.将这根铝导线对折后接入电路中
C.降低导线两端的电压或增大通过导线的电流强度
D.用长度、横截面积相同的铜导线代替这根铝导线接入电路中
1,如图所示,小灯泡L1、L2是并联的,伏特表测的是L2两端的电压，按要求连线并根据连线图画电路图。

+
_
L1
2给出以下元件：电源，电流表、电压表、滑动变阻器，小灯泡，开关及导线，请按下述要求画出电路图，用滑动变阻器改变通过灯泡的电流，且滑片右移灯变暗，并且一合上开关就能测出通过小灯泡的电压和电流。
