钢结构(网架结构安装)分项工程检验批质量验收记录.doc

上传人:xrp****65 文档编号:7670605 上传时间:2025-01-11 格式:DOC 页数:2 大小:114KB
下载 相关 举报
钢结构(网架结构安装)分项工程检验批质量验收记录.doc_第1页
第1页 / 共2页

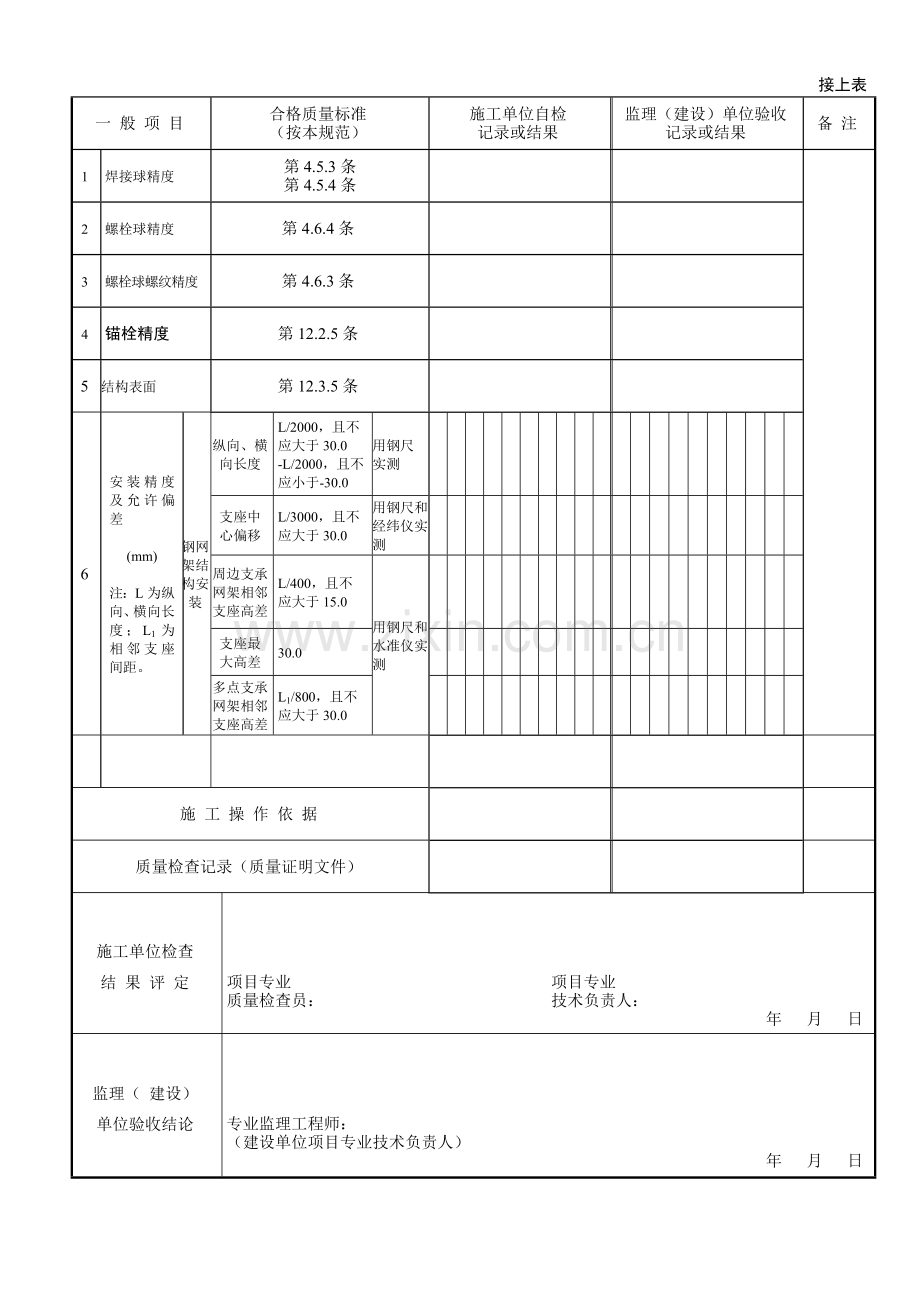

钢结构(网架结构安装)分项工程检验批质量验收记录.doc_第2页
第2页 / 共2页
本文档共2页,全文阅读请下载到手机保存,查看更方便
资源描述
钢结构(网架结构安装)分项工程检验批质量验收记录 (GB50205-2001)表J.0.10 编号:WZCXJZ/QR020410□□□ 工程名称 检验批部位 施工单位 项目经理 监理单位 总监理工程师 施工依据标准 分包单位负责人 主 控 项 目 合格质量标准 (按本规范) 施工单位自检 记录或结果 监理(建设)单位 验收记录或结果 备 注 1 焊接球 第4.5.1条 第4.5.2条 2 螺栓球 第4.6.1条 第4.6.2条 3 封板、锥 头、套筒 第4.7.1条 第4.7.2条 4 橡胶垫 第4.10.1条 5 基础验收 及允许偏差(mm) 第12.2.1条 支承面顶板、支座螺栓位置 支承面顶 板 位置 15.0 顶面标高 0 -3.0 顶面水平度 L/1000 支座锚栓 中心偏移 ±5.0 6 支座 第12.2.3条 第12.2.4条 7 拼装精度及允许偏差 (mm) 注:L1为杆件长度;L为跨长. 小 拼 单 元 节点中心偏移 2.0 焊接球节点与钢管 中心的偏移 1.0 杆件轴线的弯曲矢高 L1/1000。且不应大于5.0 锥体型 小拼单 元 弦杆长度 ±2.0 锥体高度 ±2.0 上弦杆对角线长度 ±3.0 平面桁架型小拼单元 跨长 ≤24m +3.0 -7.0 >24m +5.0 -10.0 跨中高度 ±3.0 跨中 拱度 设计要求起供 ±L/5000 设计未要求起拱 +10.0 中拼单元 单元长度≤20mm, 拼接长度 单 跨 ±10.0 多跨连接 ±5.0 单元长度>20m, 拼接长度 单 跨 ±20.0 多跨连接 ±10.0 8 节点承载力试验 第12.3.3条 9 结构挠度 第12.3.4条 续下表 接上表 一 般 项 目 合格质量标准 (按本规范) 施工单位自检 记录或结果 监理(建设)单位验收 记录或结果 备 注 1 焊接球精度 第4.5.3条 第4.5.4条 2 螺栓球精度 第4.6.4条 3 螺栓球螺纹精度 第4.6.3条 4 锚栓精度 第12.2.5条 5 结构表面 第12.3.5条 6 安装精度及允许偏差 (mm) 注:L为纵向、横向长度;L1为 相邻支座间距。 钢网架结构安装 纵向、横 向长度 L/2000,且不 应大于30.0 -L/2000,且不 应小于-30.0 用钢尺 实测 支座中 心偏移 L/3000,且不 应大于30.0 用钢尺和 经纬仪实 测 周边支承网架相邻支座高差 L/400,且不 应大于15.0 用钢尺和 水准仪实 测 支座最 大高差 30.0 多点支承网架相邻支座高差 L1/800,且不 应大于30.0 施 工 操 作 依 据 质量检查记录(质量证明文件) 施工单位检查 结 果 评 定 项目专业 项目专业 质量检查员: 技术负责人: 年 月 日 监理( 建设) 单位验收结论 专业监理工程师: (建设单位项目专业技术负责人) 年 月 日
